FU(H4DO 1.5)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2. СИСТЕМА ВПУСКА ВОЗДУХА

(1)

Впускной коллектор

(10)

Уплотнительное кольцо

(19)

Штуцер

(2)

Прокладка

(11)

Уплотнительное кольцо





(3)

Направляющий штифт

(12)

Электромагнитный клапан уп-
равления продувкой адсорбера

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Клапан рециркуляции выхлопных газов

(13)

Штуцер

T1: 6,4 (0,7, 4,7)

(5)

Правый щиток топливной трубки

(14)

Заглушка

T2: 17 (1,7, 12,5)

(6)

Левый щиток топливной трубки

(15)

Топливная трубка

T3: 19 (1,9, 14,0)

(7)

Трубка топливного инжектора

(16)

Топливный шланг

T4: 25 (2,5, 18,4)

(8)

Топливный инжектор

(17)

Хомут

T5: 1,25 (0,1, 0,9)

(9)

Изолятор

(18)

Прокладка



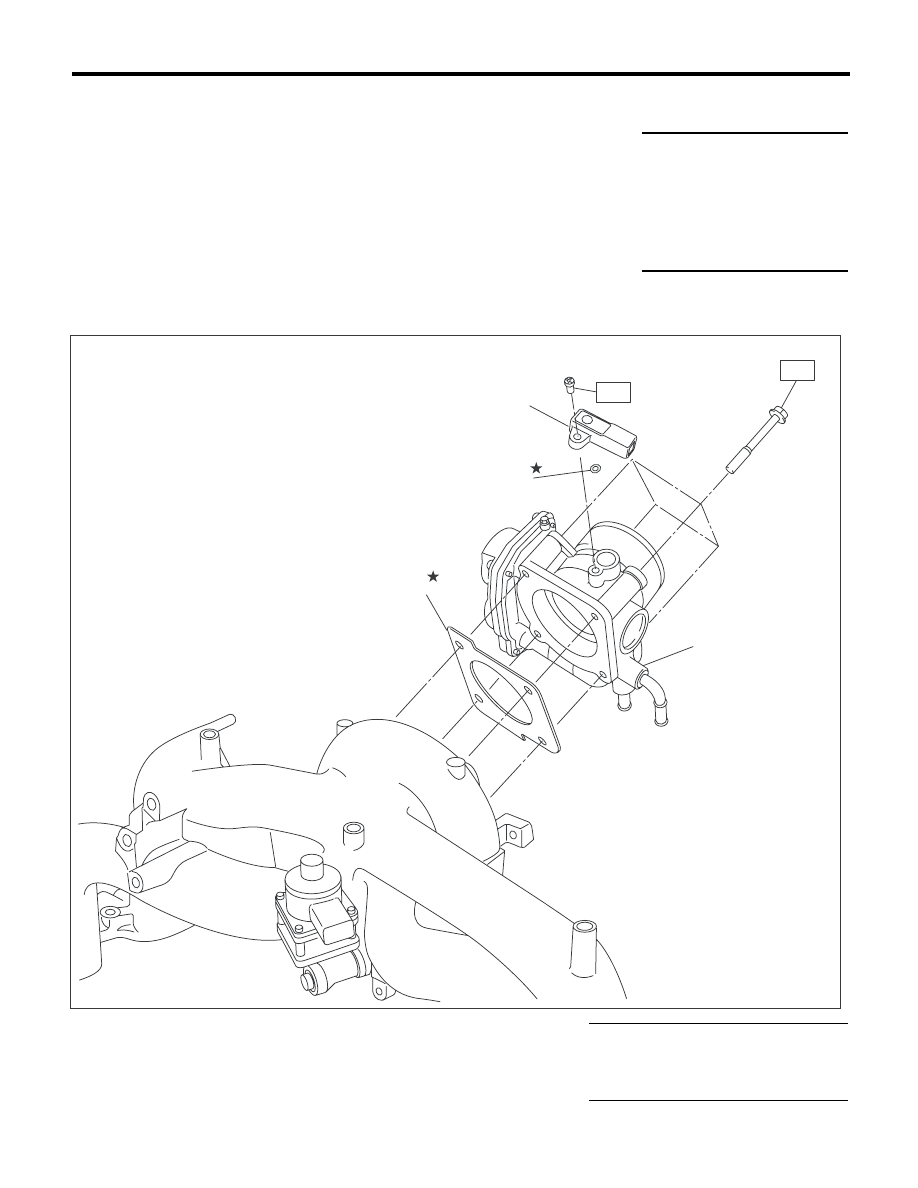

(1)

Прокладка

(3)

Датчик абсолютного давления в
коллекторе

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Корпус дроссельной заслонки

(4)

Уплотнительное кольцо

T1: 3,5 (0,4, 2,6)





T2: 8 (0,8, 5,9)

FU-03255

T2

(1)

(2)

T1

(3)

(4)

FU(H4DO 1.5)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

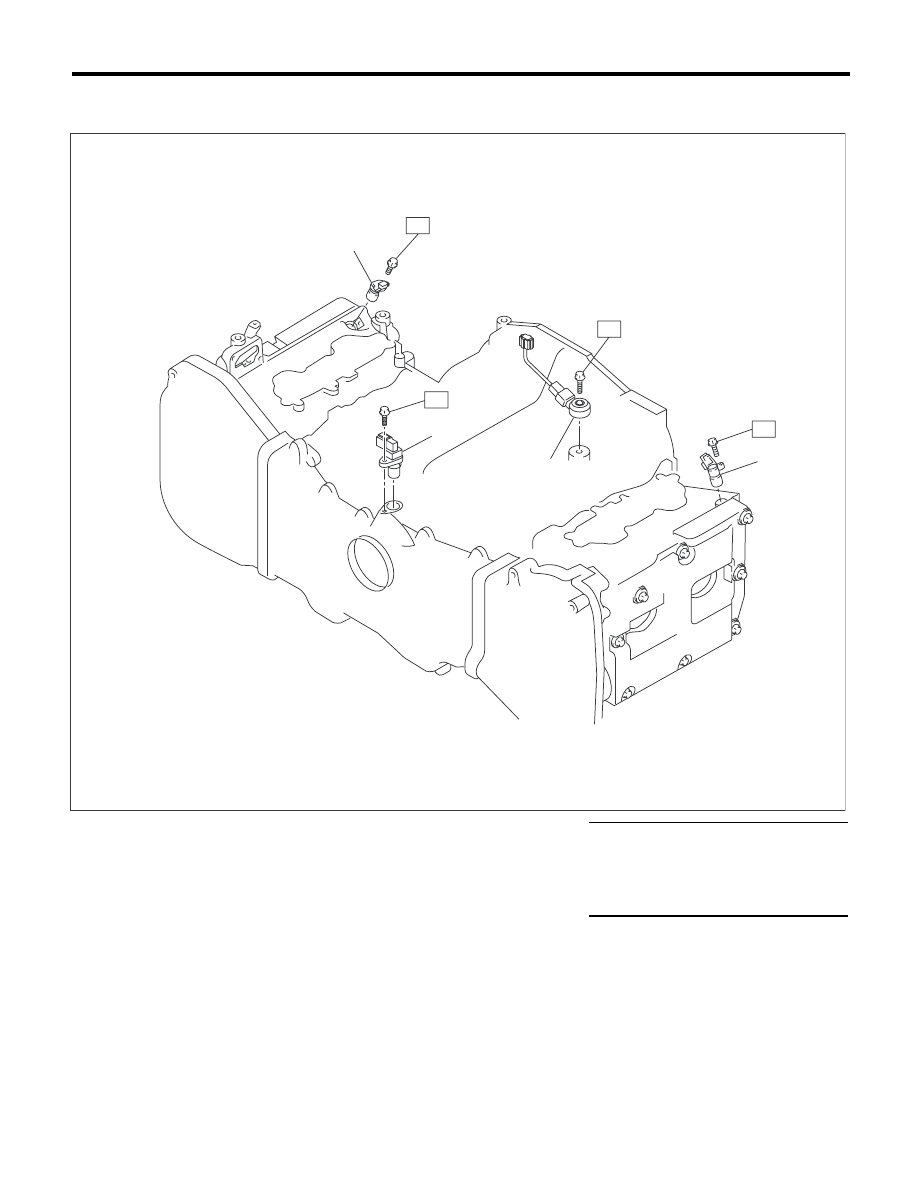

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(3)

Левый датчик положения рас-
пределительного вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Датчик детонации

(4)

Правый датчик положения рас-
пределительного вала

T1: 6,4 (0,7, 4,7)





T2: 24 (2,4, 17,7)

FU-01036

T1

(4)

T1

T2

T1

(3)

(2)

(1)

FU(H4DO 1.5)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

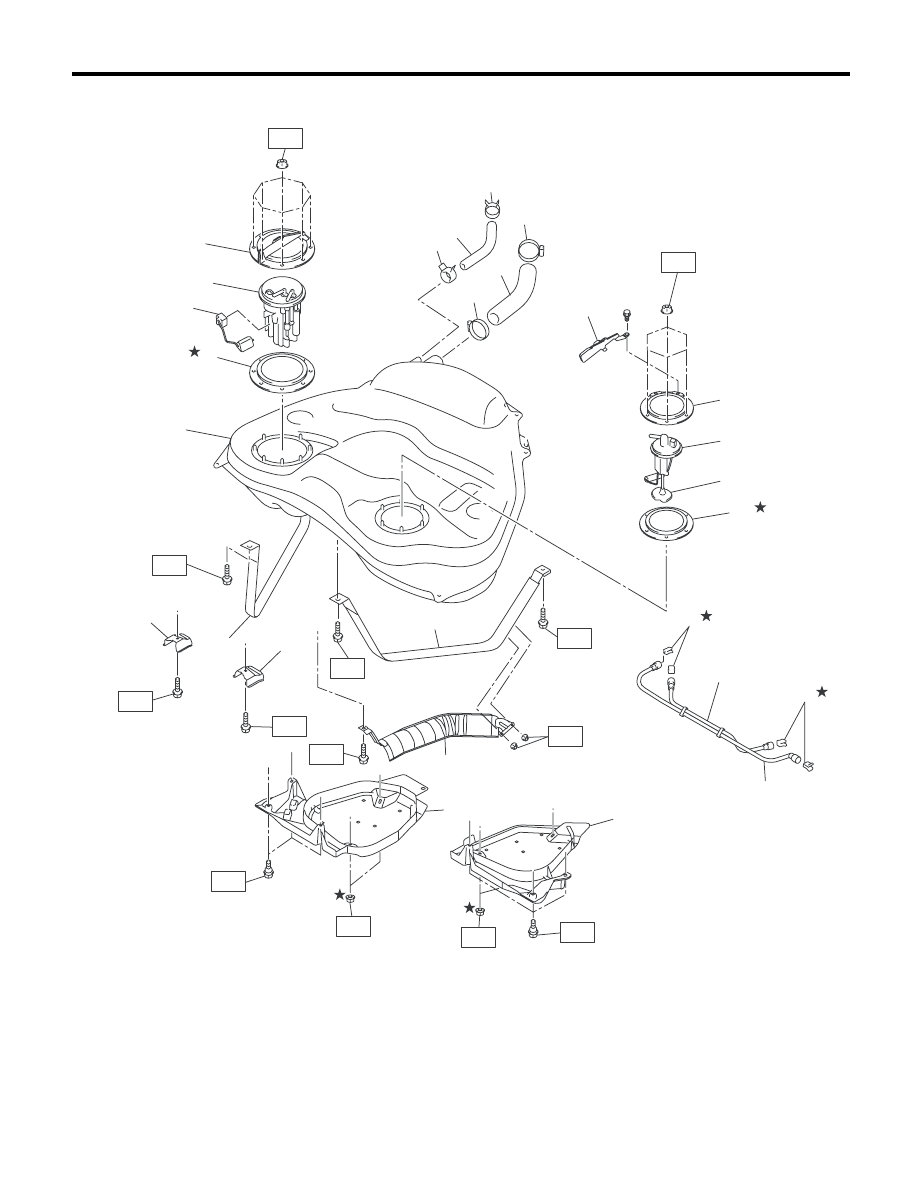

4. ТОПЛИВНЫЙ БАК

T4

T1

T4

T3

T3

T3

T2

T3

T3

T4

(17)

(15)

(16)

(16)

(18)

(18)

(5)

(21)

(4)

(3)

(22)

(23)

(24)

(2)

(19)

(20)

(10)

(13)

(12)

(7)

(6)

(9)

(8)

(1)

T2

T3

(21)

T1

(14)

(11)

FU-03256

FU(H4DO 1.5)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1) Топливный бак

(11) Верхняя пластина вспомогатель-

ного датчика уровня топлива

(21) Фиксатор

(2) Правый бандаж топливного бака

(12) Прокладка вспомогательного дат-

чика уровня топлива

(22) Теплозащитный экран

(3) Левый бандаж топливного бака

(13) Фильтр вспомогательного датчика

уровня топлива

(23) Правый щиток топливного

бака

(4) Трубка  подачи

(14) Защита вспомогательного датчика

уровня топлива

(24) Левый щиток топливного

бака

(5) Трубка струйного насоса

(15) Шланг заправочной горловины





(6) Узел топливного насоса

(16) Хомут

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7) Верхняя пластина топливного насоса

(17) Вентиляционный шланг

T1: 4,4 (0,4, 3,2)

(8) Прокладка топливного насоса

(18) Зажим

T2: 9 (0,9, 6,6)

(9) Датчик уровня топлива

(19) Правый стопор

T3: 18 (1,8, 13,3)

(10) Вспомогательный датчик уровня топлива (20) Левый стопор

T4: 33 (3,4, 24,3)
