Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 892

ПЕРЕДНИЙ ПУЧОК ПРОВОДКИ

WI-272

СИСТЕМА ПРОВОДКИ

2.  МОДЕЛЬ RHD

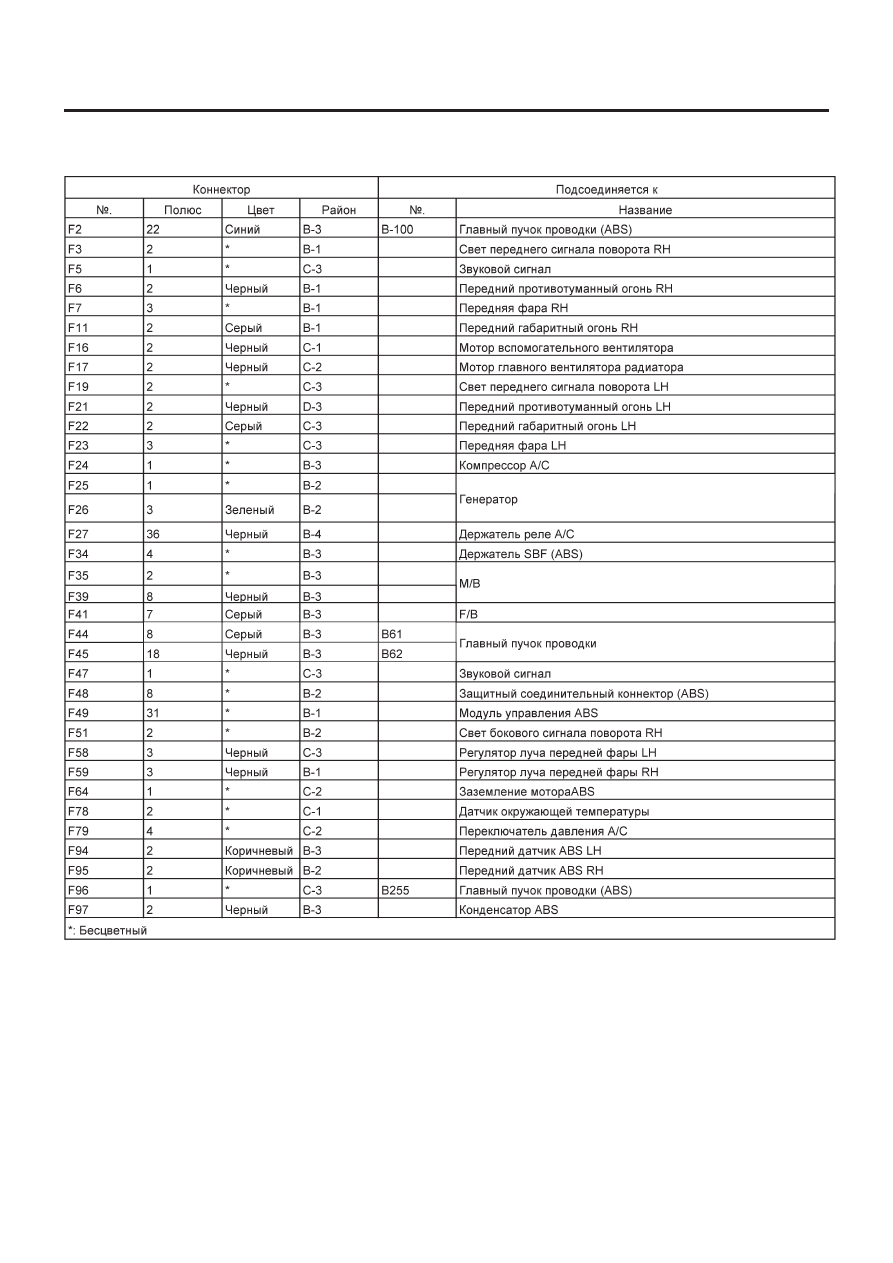

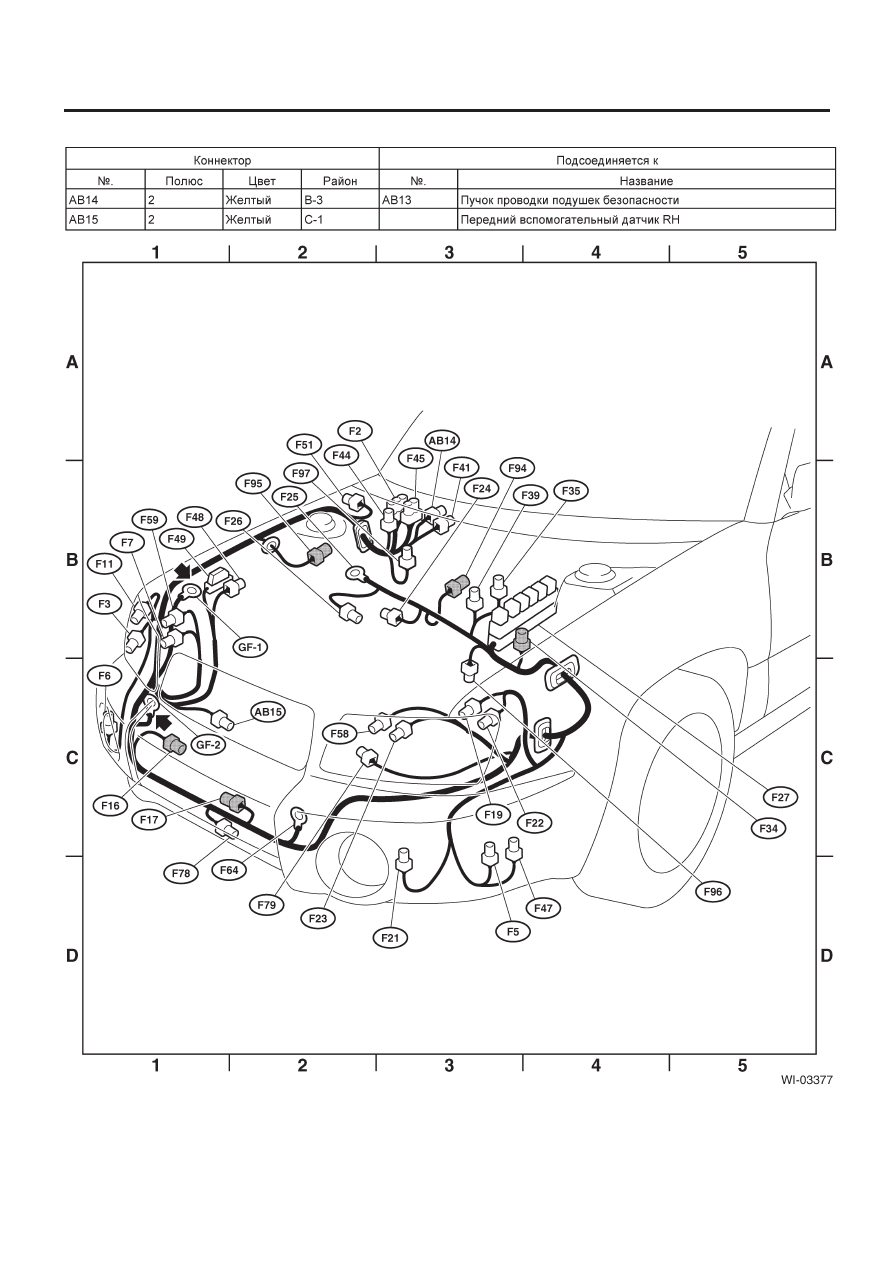

• Передний пучок проводки

ПЕРЕДНИЙ ПУЧОК ПРОВОДКИ

WI-273

СИСТЕМА ПРОВОДКИ

• Пучок переднего вспомогательного датчика

ГЛАВНЫЙ ПУЧОК ПРОВОДКИ (В ОТСЕКЕ ДВИГАТЕЛЯ)

WI-274

СИСТЕМА ПРОВОДКИ

50. Главный пучок проводки

(в отсеке двигателя)

A:  РАСПОЛОЖЕНИЕ

1.  МОДЕЛЬ LHD С ДВИГАТЕЛЕМ НЕ ТУРБО

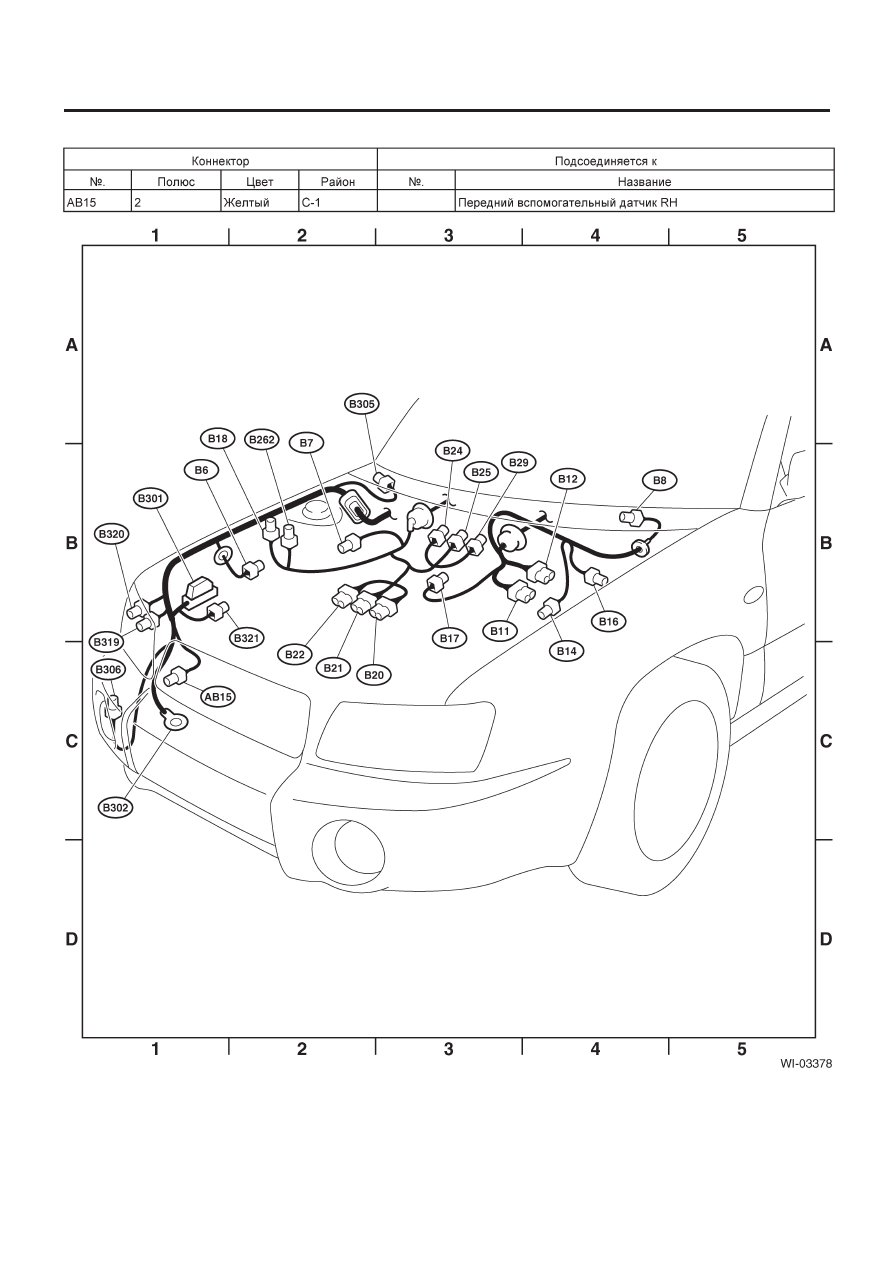

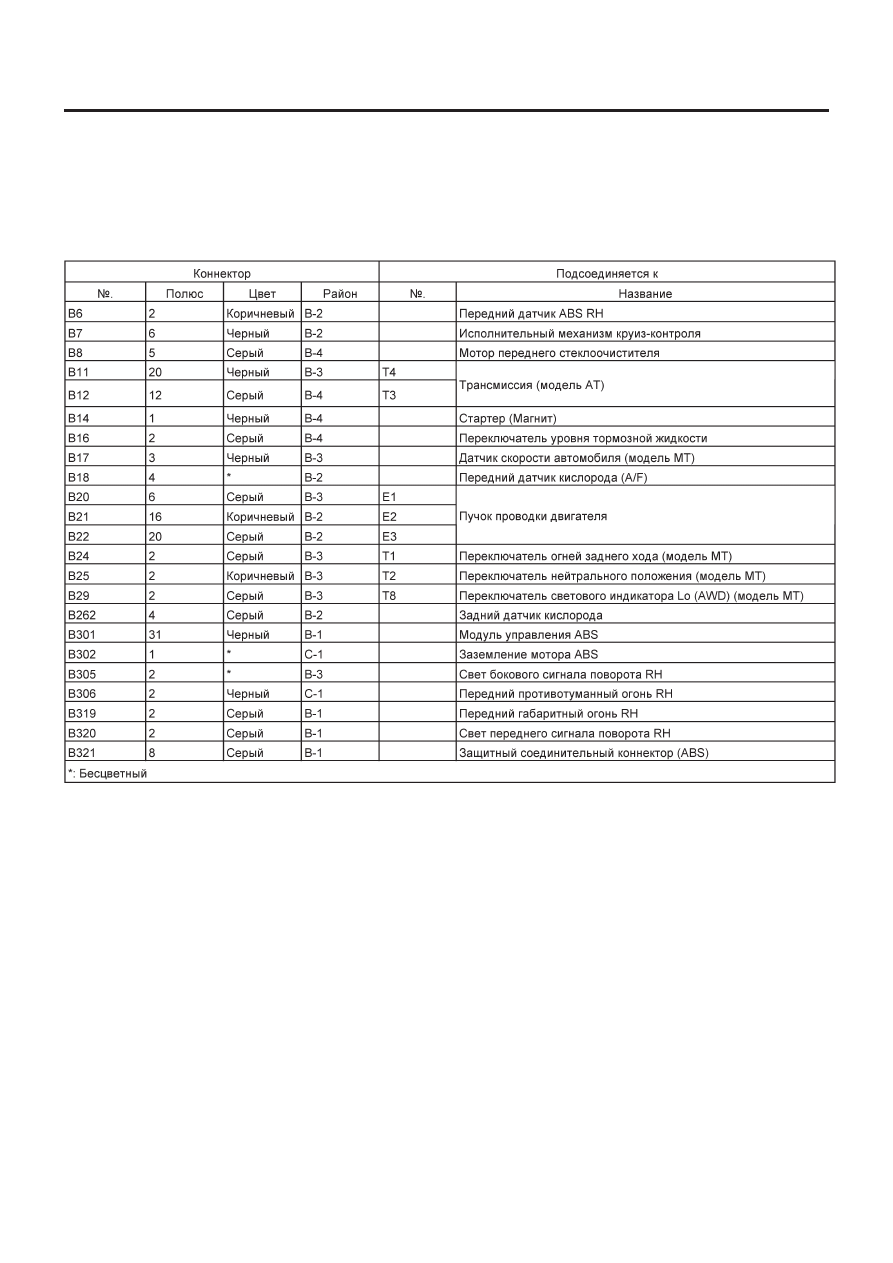

• Главный пучок проводки

ГЛАВНЫЙ ПУЧОК ПРОВОДКИ (В ОТСЕКЕ ДВИГАТЕЛЯ)

WI-275

СИСТЕМА ПРОВОДКИ

• Пучок проводки подушек безопасности
