Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 882

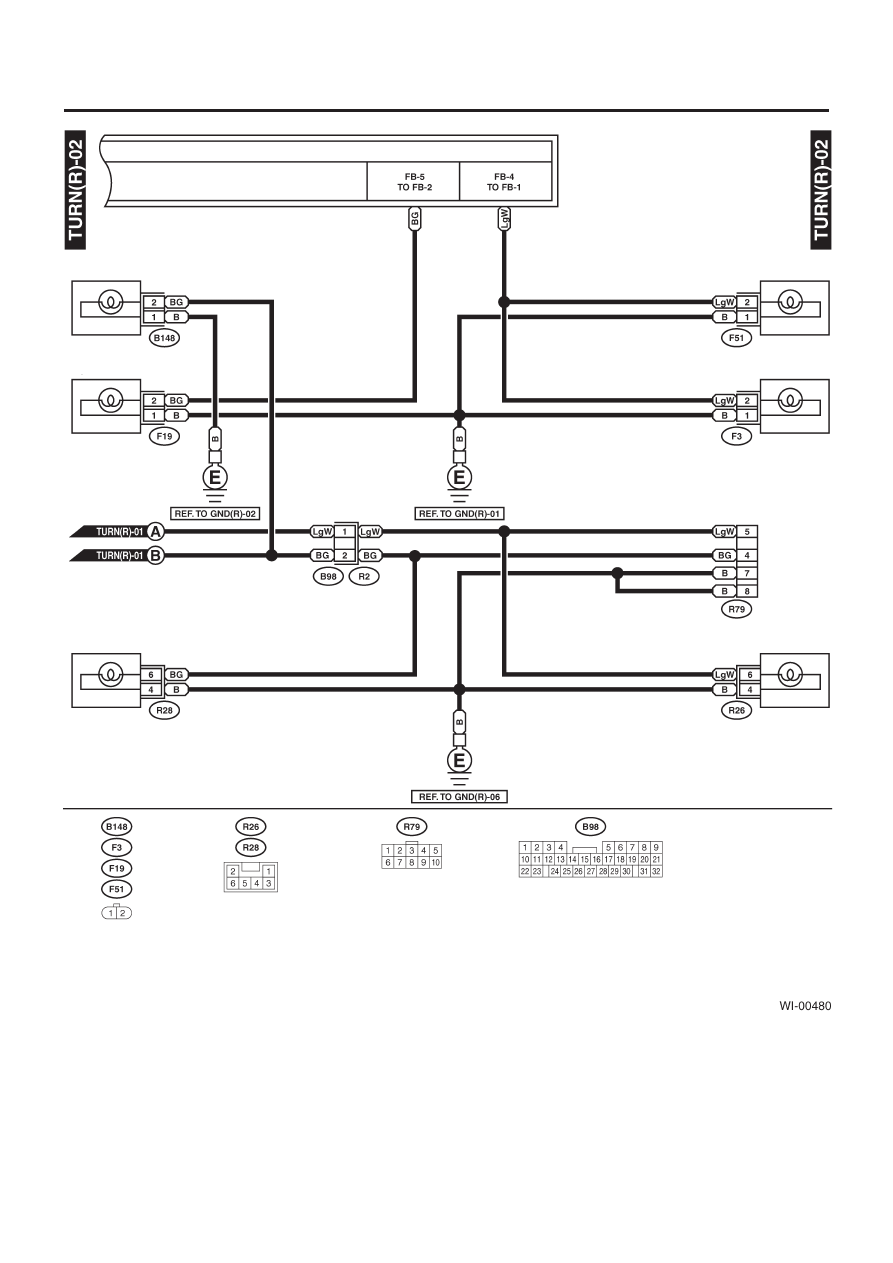

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-232

СИСТЕМА ПРОВОДКИ

К питанию

Боковой сигнал
указателя поворота LH

Передний сигнал
указателя поворота LH

Передний сигнал
указателя поворота RH

Боковой сигнал
указателя поворота RH

Задний сигнал указателя
поворота LH

Коннектор
трейлера

Задний сигнал указателя
поворота RH

СИСТЕМА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ДАВЛЕНИЯ МАСЛА

WI-233

СИСТЕМА ПРОВОДКИ

30. Система предупреждающего светового сигнала давления масла

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К ПИТАНИЮ

ПРЕДОХР.

МОДЕЛЬ ТУРБО

МОДЕЛЬ НЕ ТУРБО

ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ
СИГНАЛ ДАВЛЕНИЯ МАСЛА

ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ

КОМБИНАЦИОННЫЙ
ПРИБОР

ПЕРЕКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
МАСЛА

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАДИТЕЛЯ
ДВИГАТЕЛЯ
И ТЕРМОМЕТР

СВЕТЛО-СЕРЫЙ

ЧЕРНЫЙ

СИНИЙ

ЗЕЛЕНЫЙ

КОРИЧНЕВЫЙ

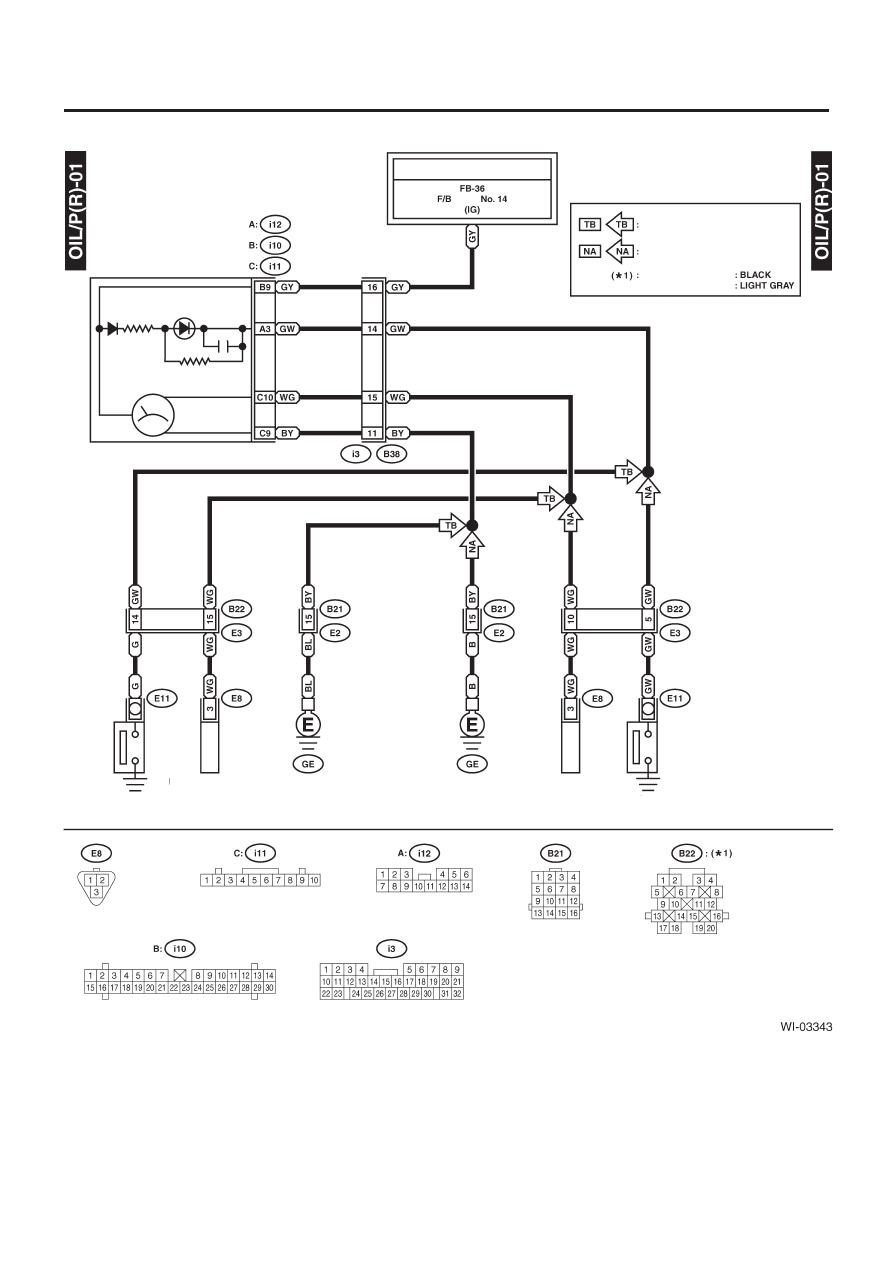

СИСТЕМА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ДАВЛЕНИЯ МАСЛА

WI-234

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К ПИТАНИЮ

ПРЕДОХР.

МОДЕЛЬ ТУРБО

МОДЕЛЬ НЕ ТУРБО

МОДЕЛЬ ТУРБО
МОДЕЛЬ НЕ ТУРБО

ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ
СИГНАЛ ДАВЛЕНИЯ МАСЛА

ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ

КОМБИНАЦИОННЫЙ
ПРИБОР

ПЕРЕКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
МАСЛА

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАДИТЕЛЯ
ДВИГАТЕЛЯ
И ТЕРМОМЕТР

СВЕТЛО-СЕРЫЙ

ЗЕЛЕНЫЙ

КОРИЧНЕВЫЙ

СИСТЕМА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ТЕМПЕРАТУРЫ МАСЛА ЗАДНЕГО ДИФФЕРЕНЦИАЛА

WI-235

СИСТЕМА ПРОВОДКИ

31. Система предупреждающего светового сигнала температуры масла

заднего дифференциала

А: ДИАГРАММА ПРОВОДКИ

К ПИТАНИЮ

ПРЕДОХР.

КОМБИНАЦИОННЫЙ ПРИБОР

ПРЕДУПРЕЖДАЮЩИЙ
СВЕТОВОЙ СИГНАЛ ТЕМП МАСЛА
ЗАДНЕГО ДИФФЕРЕНЦИАЛА

ЦЕПЬ ТЕМП

ЗАДН ДИФФ

ДАТЧИК ТЕМП
МАСЛА ЗАДНЕГО
ДИФФЕРЕНЦИАЛА

МОДЕЛЬ LHD

МОДЕЛЬ RHD

МОДЕЛЬ LHD
МОДЕЛЬ RHD

МОДЕЛЬ АТ И МТ ТУРБО

МОДЕЛЬ НЕ ТУРБО АТ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ
