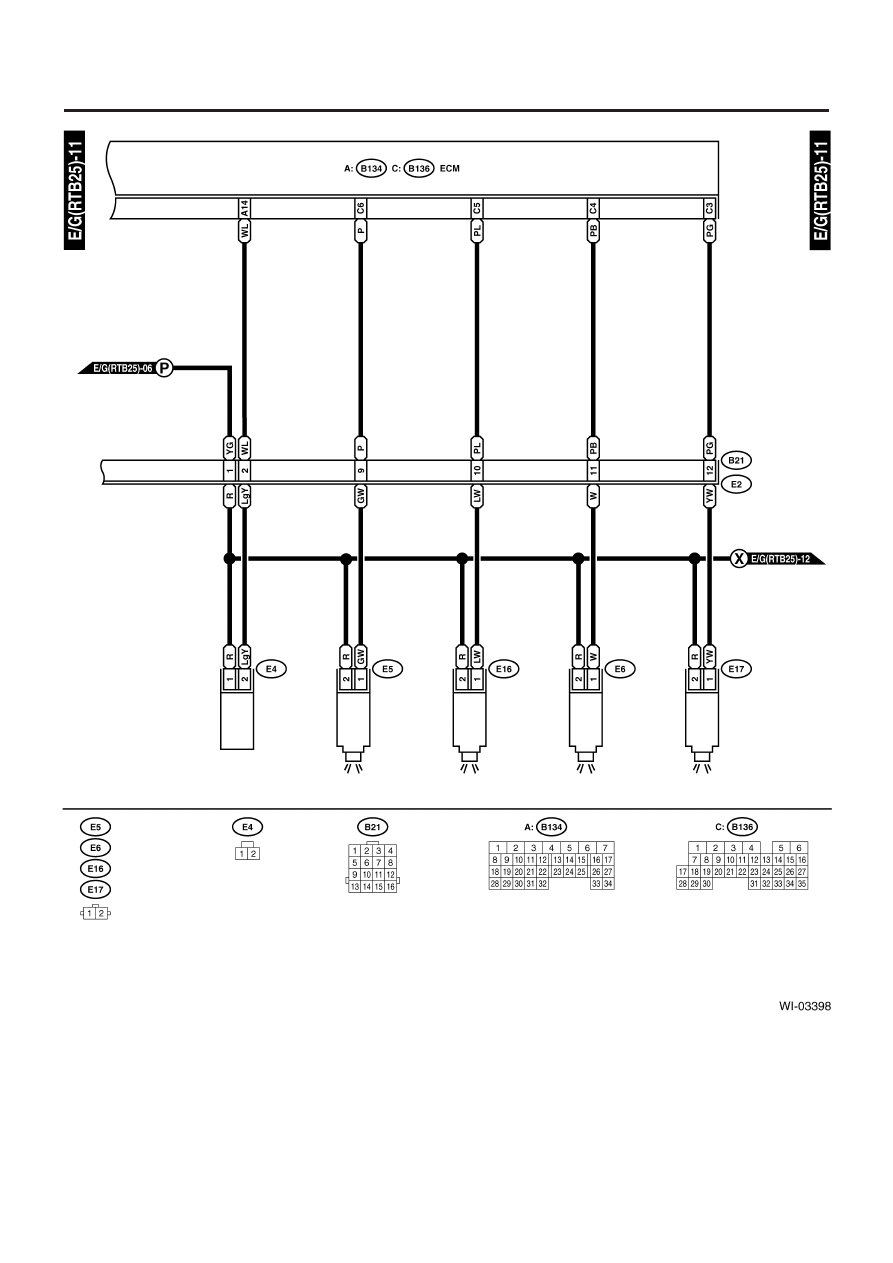

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-184

СИСТЕМА ПРОВОДКИ

ИНЖЕКТОР
ТОПЛИВА № 1

ИНЖЕКТОР
ТОПЛИВА № 2

ИНЖЕКТОР
ТОПЛИВА № 3

ИНЖЕКТОР
ТОПЛИВА № 4

ТЕМНО-СЕРЫЙ

ЧЕРНЫЙ

КОРИЧНЕВЫЙ

ТЕМНО-СЕРЫЙ

ТЕМНО-СЕРЫЙ

ТЕМНО-СЕРЫЙ

СОЛЕНОИДНЫЙ
КЛАПАН
УПРАВЛЕНИЯ
ПРОДУВКОЙ

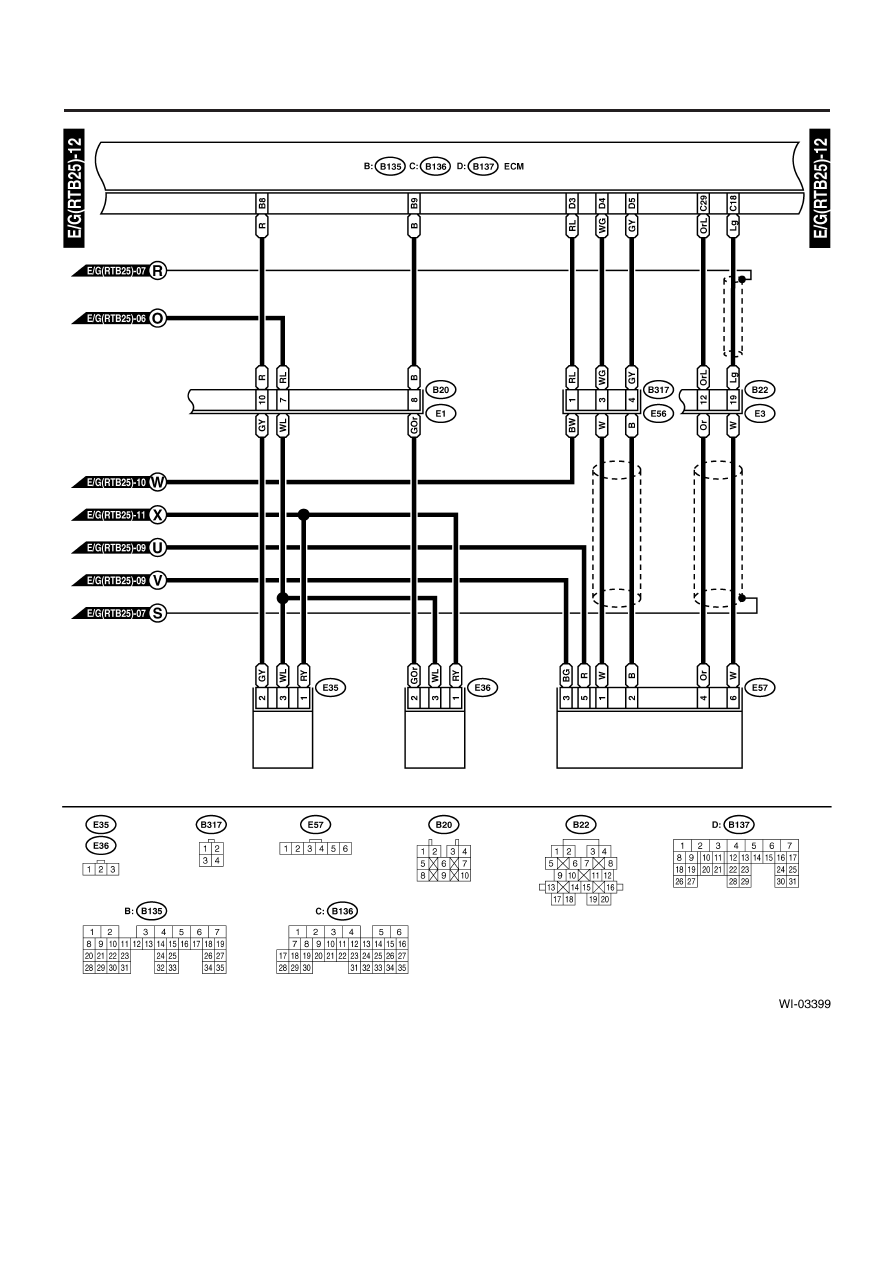

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ

WI-185

СИСТЕМА ПРОВОДКИ

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДВАЛА AVCS LH

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДВАЛА AVCS RH

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ
ДРОССЕЛЕМ

ЧЕРНЫЙ

ЧЕРНЫЙ

СВЕТЛО-СЕРЫЙ

СЕРЫЙ

СЕРЫЙ

СИСТЕМА ИЗМЕРИТЕЛЯ ТОПЛИВА

WI-186

СИСТЕМА ПРОВОДКИ

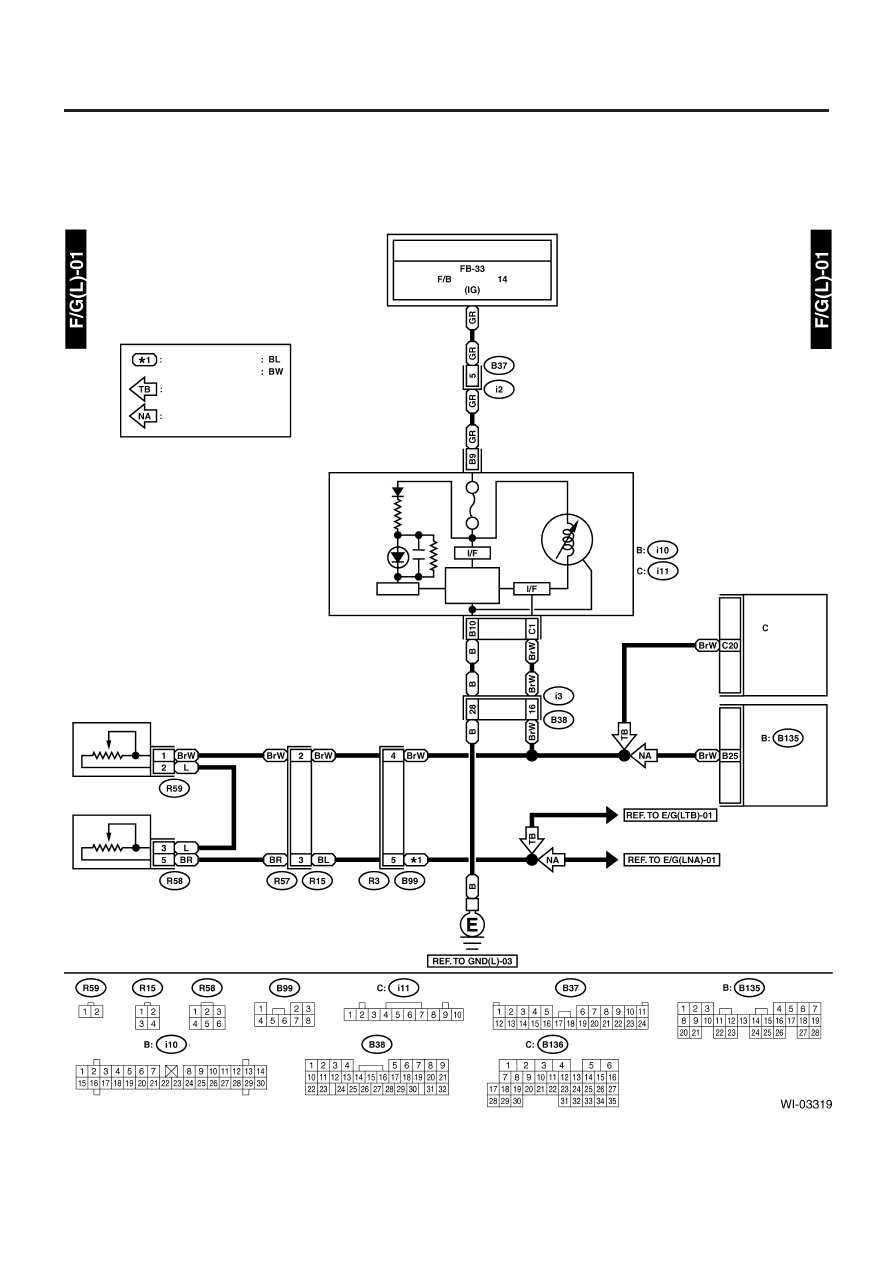

14. Система измерителя топлива

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

Модель с двигателем турбо

Модель с двигателем не турбо

Модель с двигателем турбо

Модель с двигателем не турбо

Предох. №

Предупрежда-
ющий световой
сигнал низкого
уровня топлива

СПЕЦИАЛЬНЫЙ

ЦЕНТРАЛЬНЫЙ

ПРОЦЕССОР

Водитель

Изме-
ритель
топлива

Комбинационный
прибор

Датчик уровня
топлива ниже
минимального

Датчик уровня
топлива

ECM
(МОДЕЛЬ
ТУРБО)

ECM
(МОДЕЛЬ
НЕ ТУРБО)

Зеленый

Зеленый

Серый

К питанию

СИСТЕМА ИЗМЕРИТЕЛЯ ТОПЛИВА

WI-187

СИСТЕМА ПРОВОДКИ

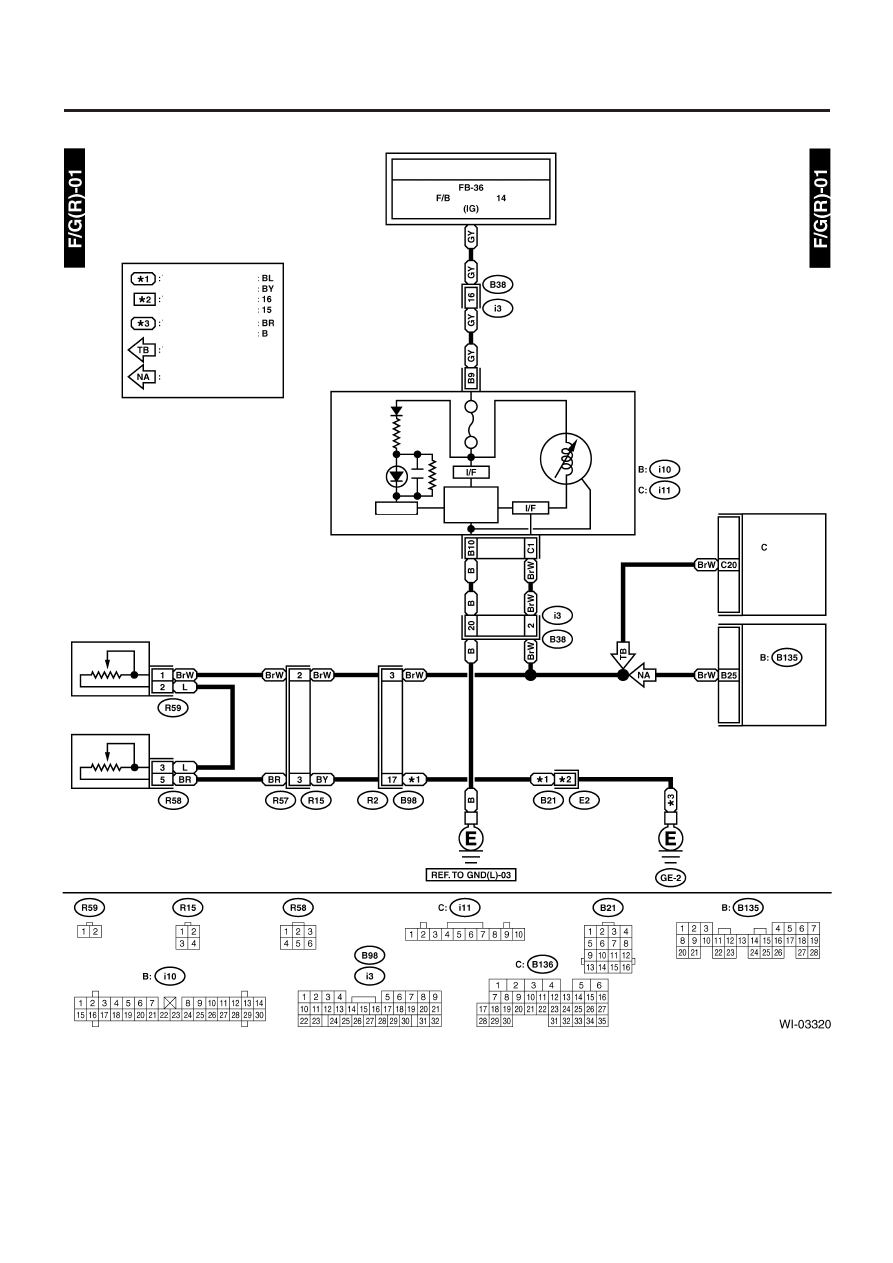

2. МОДЕЛЬ RHD

Модель с двигателем турбо

Модель с двигателем не турбо
Модель с двигателем турбо

Модель с двигателем не турбо
Модель с двигателем турбо

Модель с двигателем не турбо

Модель с двигателем турбо

Модель с двигателем не турбо

Предох. №

Предупреж-
дающий
световой
сигнал
низкого
уровня
топлива

СПЕЦИАЛЬНЫЙ

ЦЕНТРАЛЬНЫЙ

ПРОЦЕССОР

Водитель

Изме-
ритель
топлива

Комбинационный
прибор

Датчик уровня
топлива ниже
минимального

Датчик уровня
топлива

ECM
(МОДЕЛЬ
ТУРБО)

ECM
(МОДЕЛЬ
НЕ ТУРБО)

Зеленый

Зеленый

Коричневый

К питанию
