Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 854
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА ДВИГАТЕЛЯ
WI-120
СИСТЕМА ПРОВОДКИ
13. Электрическая система двигателя

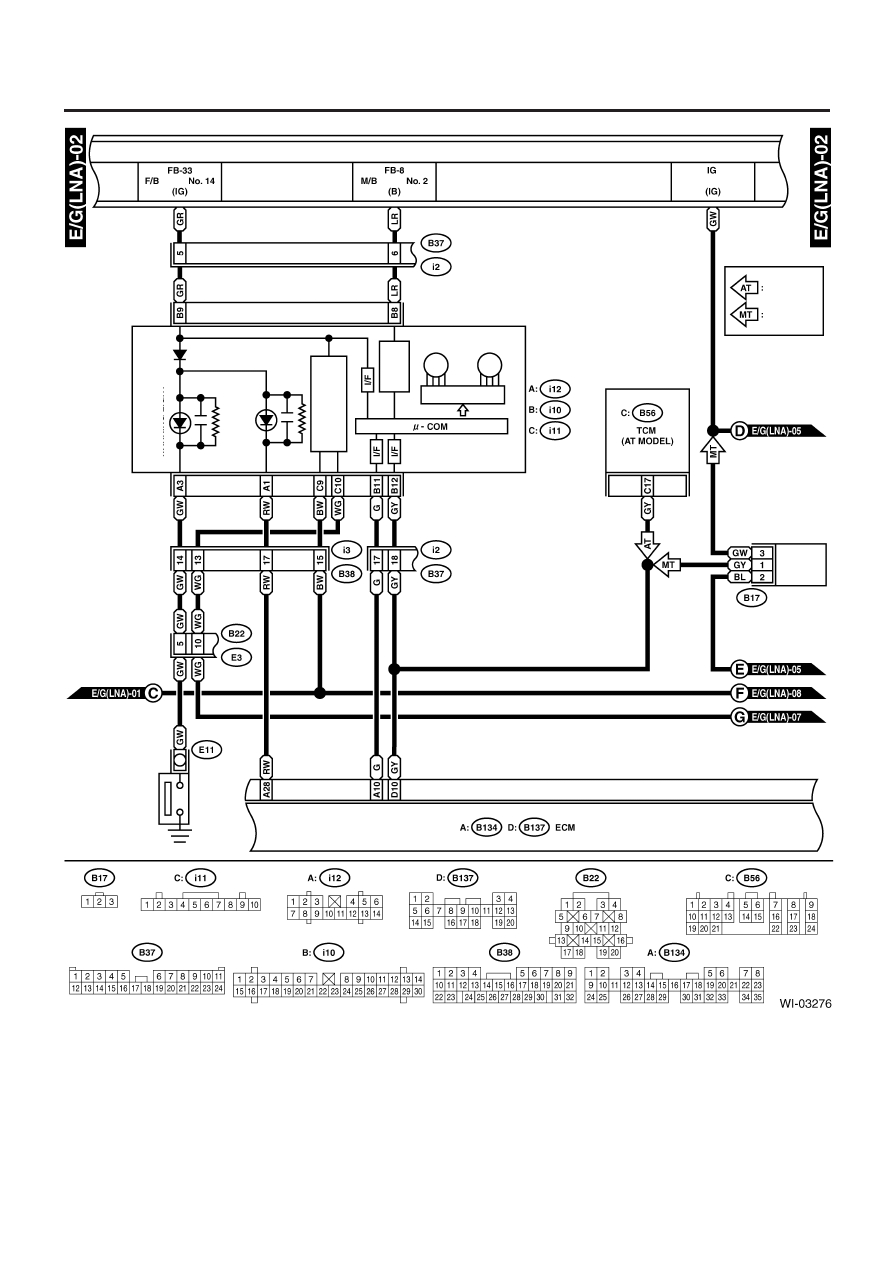

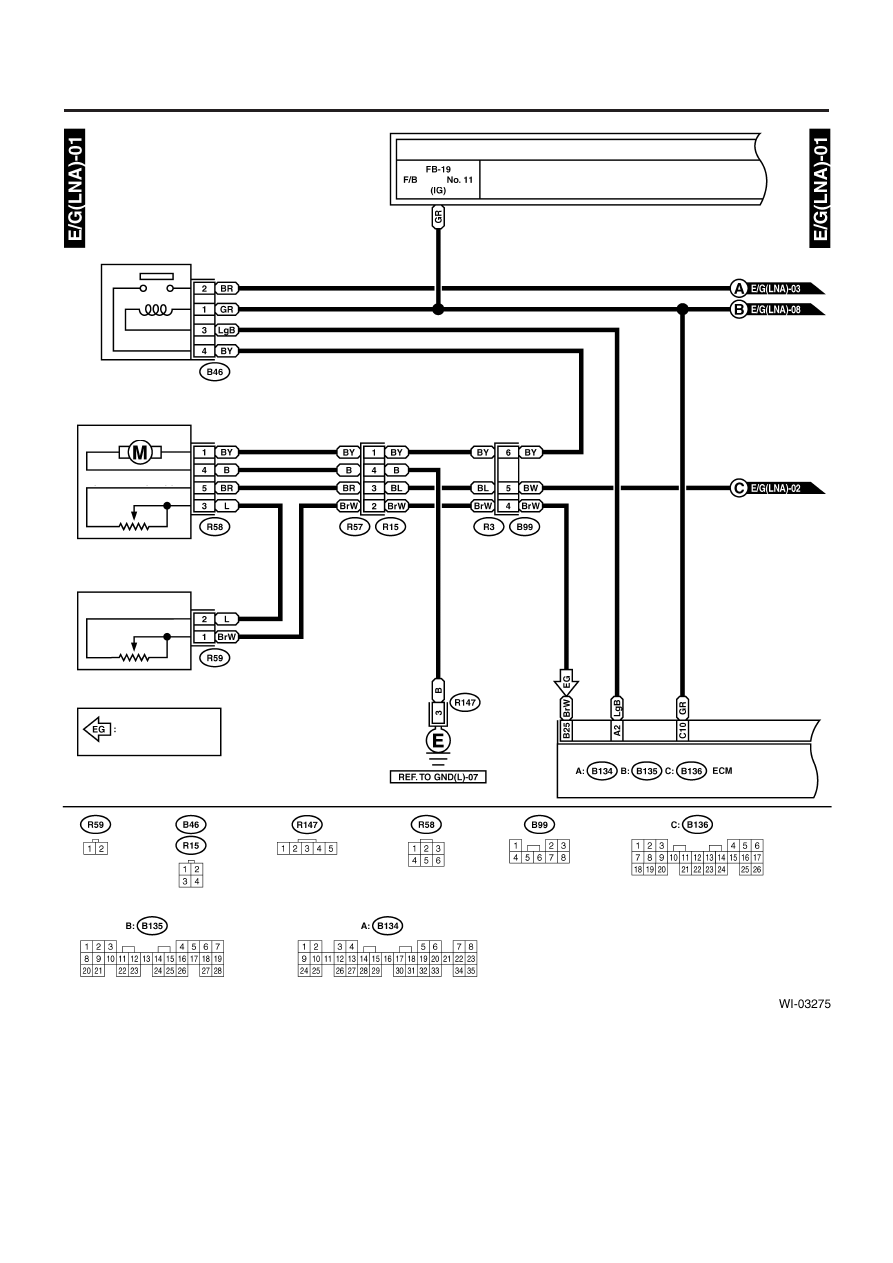

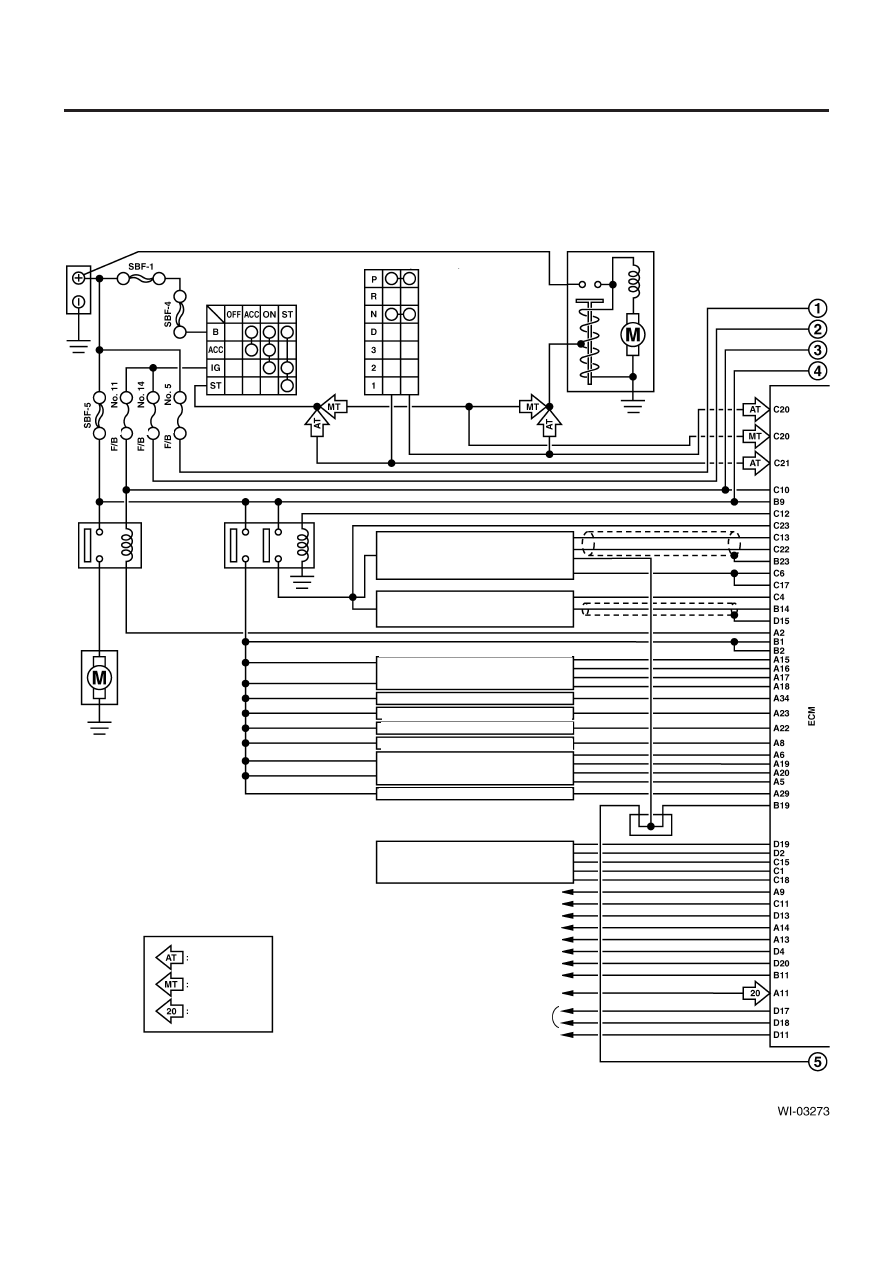

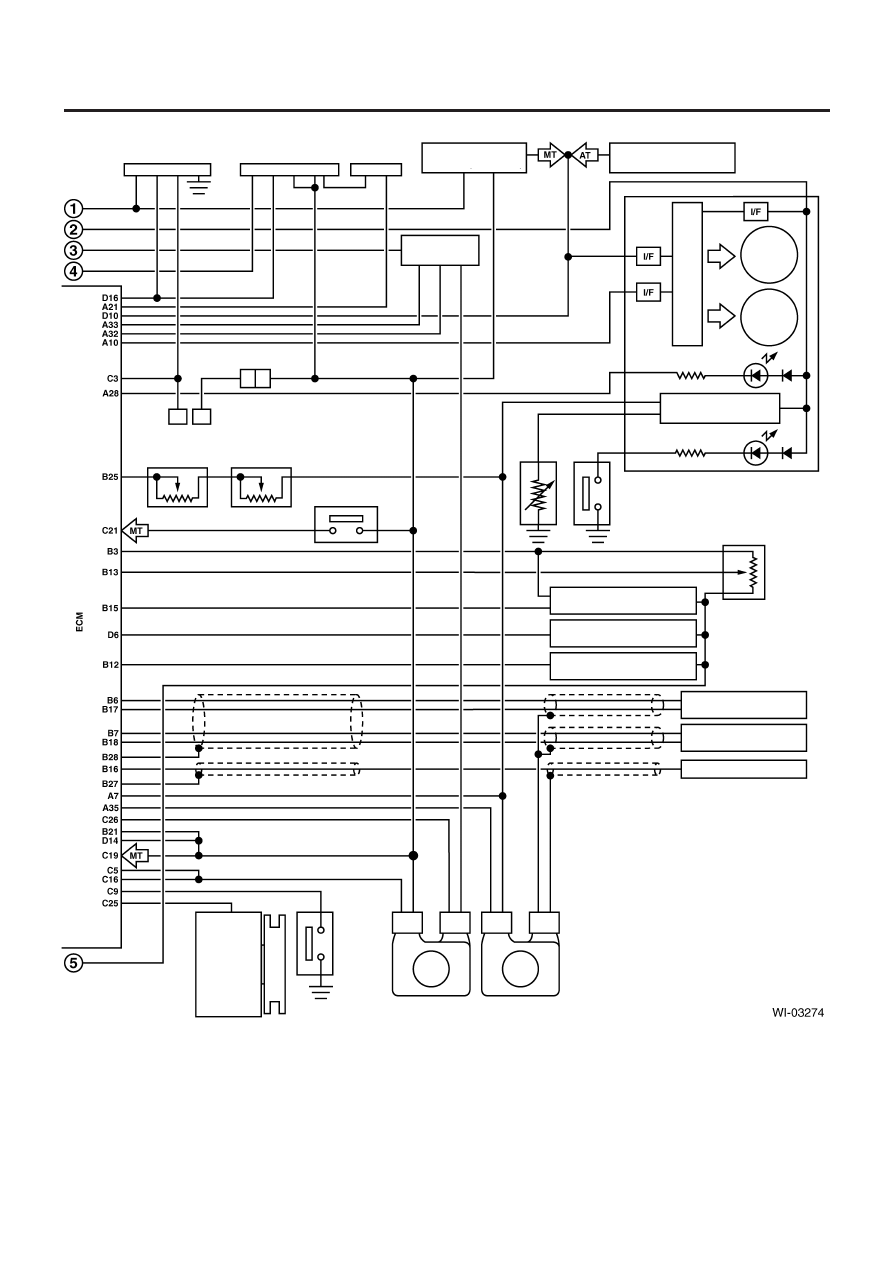

A: ДИАГРАММА ПРОВОДКИ
1. МОДЕЛЬ LHD НЕ ТУРБО
Аккумулятор
Переключатель зажигания
Ингибиторный переключатель (АТ)
Мотор стартера
Реле
топливного
насоса
Главное
реле
Соленоидный клапан управления продувкой
Топливный инжектор № 1
Топливный инжектор № 2
Соленоидный клапан управления продувкой
Топливный инжектор № 3
Топливный инжектор № 4
Соленоидный клапан управления
воздухом холостого хода
TCM (модель АТ)
К реле кондиционера воздуха
К переключателю кондиционера воздуха
К реле главного вентилятора
К реле вспомогательного вентилятора
К таймеру размораживателя заднего стекла
К переключателю освещения
К переключателю давления А/С
К соленоиду крана отопителя (модель 2.0 L)
К модулю управления иммобилайзером
К переключателю передних стеклоочистителей
Топливный
насос
МОДЕЛЬ АТ
МОДЕЛЬ МТ
МОДЕЛЬ 2.0 L
ПРЕДОХР
.
ПРЕДОХР
.
ПРЕДОХР
.
Передний датчик кислорода (A/F)
Задний датчик кислорода
Клапан EGR
К термопереключателю испарения
Соединительный
коннектор
заземления датчика
