РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-40

СИСТЕМА ПРОВОДКИ

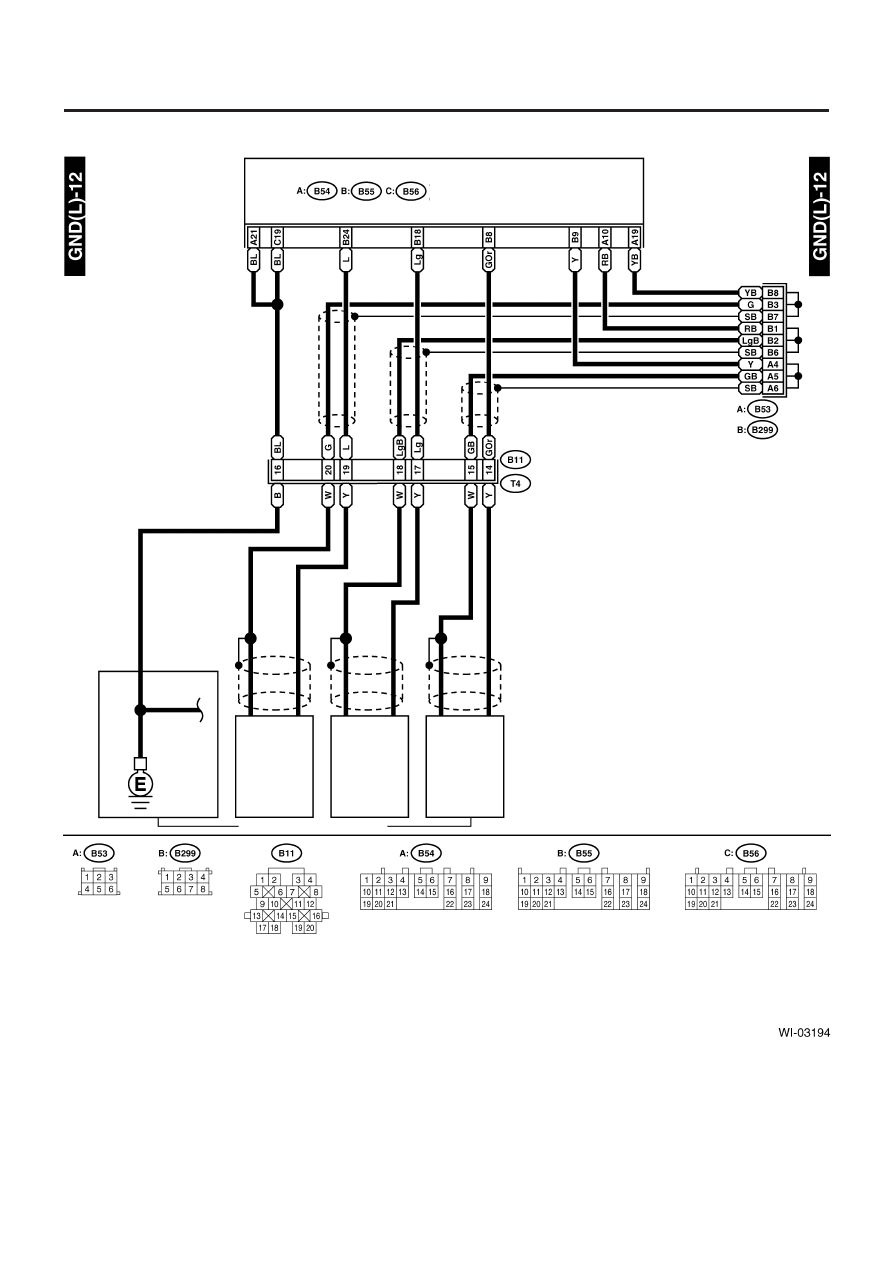

5. ЗАЗЕМЛЕНИЕ ТРАНСМИССИИ, МОДЕЛЬ LHD НЕ ТУРБО

Серый

Зеленый

Черный

ТСМ
(модель нетурбо)

Защитный соедини-
тельный коннектор

Задний

датчик

скорости

автомобиля

Передний

датчик

скорости

автомобиля

Датчик

скорости

турбины

гидро-

трансфор-

матора

Управление АТ (трансмиссия)

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-41

СИСТЕМА ПРОВОДКИ

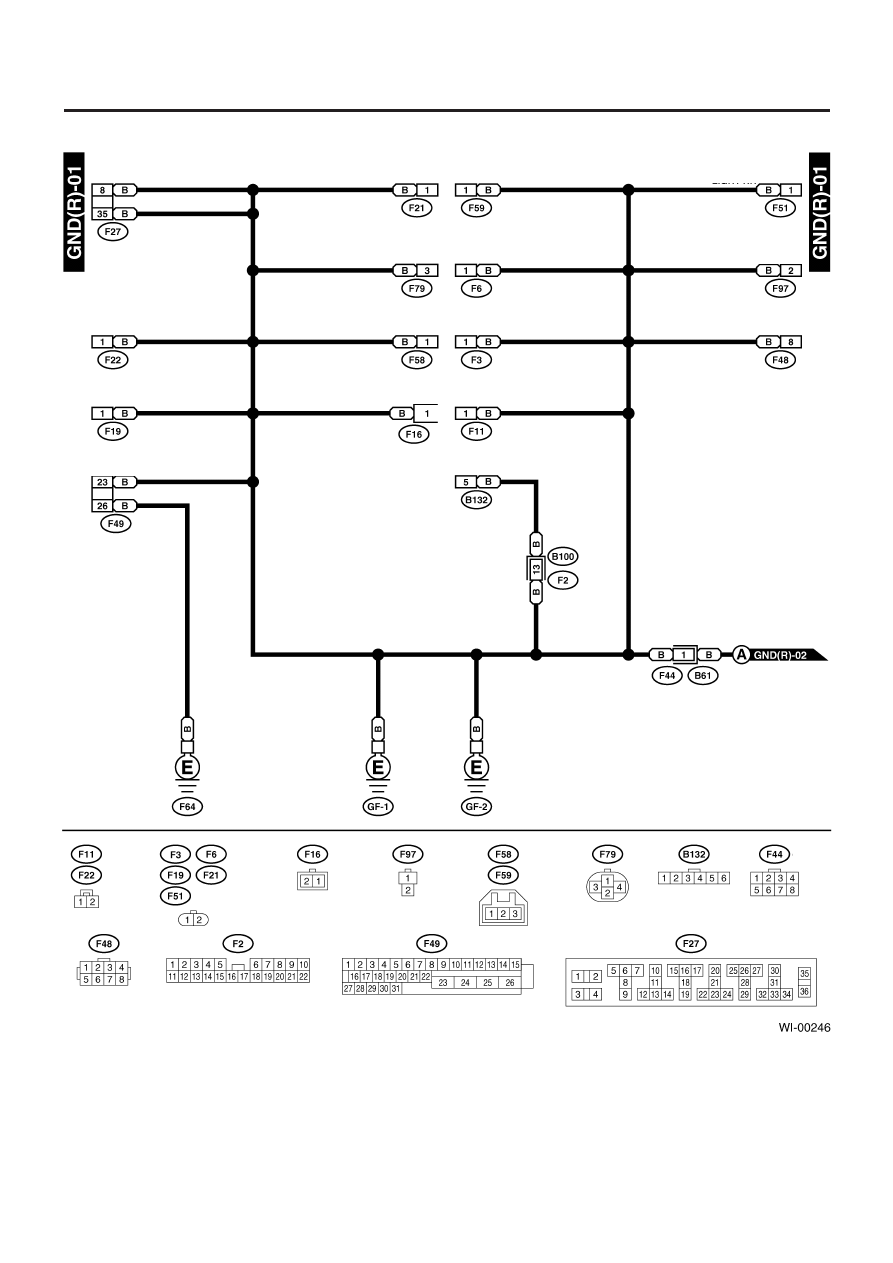

6. ЗАЗЕМЛЕНИЕ НА МАССУ, МОДЕЛЬ RHD

Держатель реле

Держатель реле А/С

Передний габаритный
огонь LH

Передний сигнал
поворота LH

Модуль управления ABS

Передний противотуманный

огонь LH

Регулятор высоты
передних фар RH

Боковой сигнальный огонь

поворота RH

Конденсатор ABS

Стыковка защиты ABS

Передний противотуманный
огонь RH

Передний сигнал поворота RH

Передний габаритный
огонь RH

Переключатель регулятора
передних фар

Переключатель давления А/С

Регулятор высоты

передних фар LH

Мотор вспомогательного

вентилятора

Серый

Серый

Черный

Черный

Черный

Черный

Черный

Черный

Серый

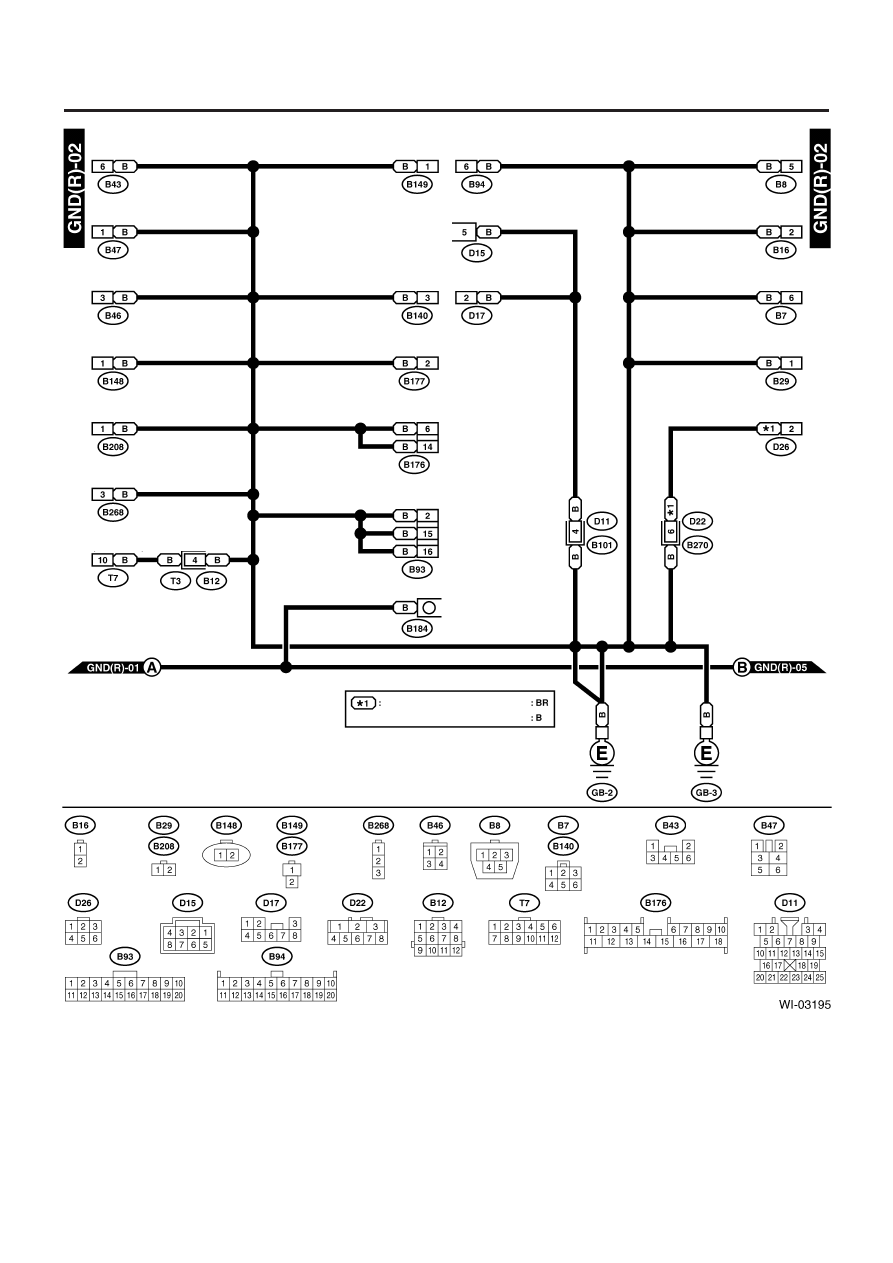

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-42

СИСТЕМА ПРОВОДКИ

Модуль управления
освещением

Мотор омывателя

передних фар

Модуль круиз-контроля

Дистанционное управление зеркалом
дальнего вида и обогревом зеркала

Переключатель
стеклоподъемника

Мотор переднего

стеклоочистителя

Переключатель уровня

тормозной жидкости

Исполнительный механизм

круиза

Переключатель AWD LO

(модель не турбо/МТ)

Исполнительный механизм

замка задней двери LH

Модуль омывателя

передних фар

Антиобледенитель

стеклоочистителей

Модуль управления

доступом без ключа

Модуль охраны

(европейская модель)

Коннектор кодового входа

Главное реле

Реле топливного насоса
(модель турбо)

Боковой сигнальный огонь
поворота LH

Подсветка отсека
для перчаток (модель турбо)

Переключатель передней
двери LH

Ингибиторный
переключатель (модель АТ)

Модель с двойным замком
Модель без двойного замка

Черный

Черный

Черный

Коричневый

Черный

Серый

Синий

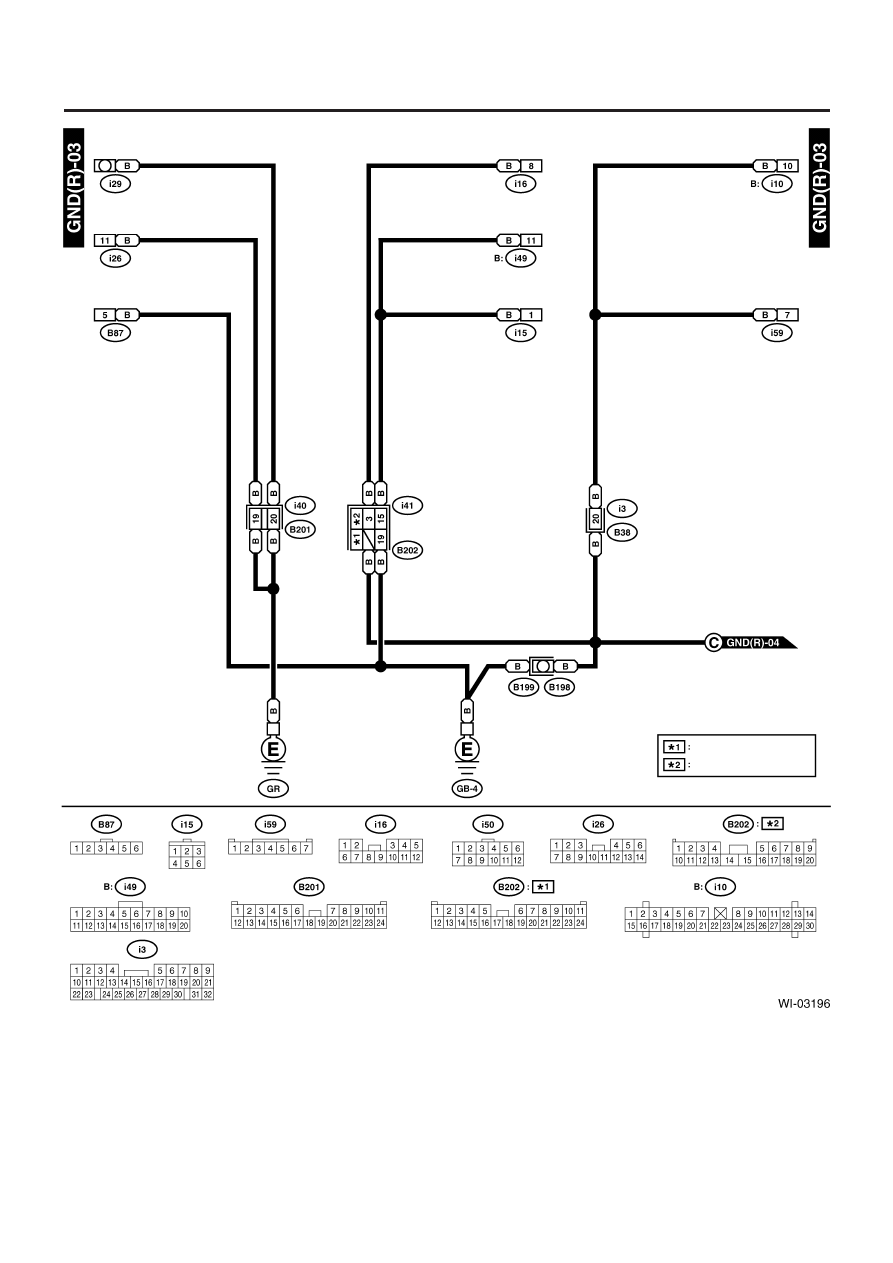

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-43

СИСТЕМА ПРОВОДКИ

Заземление кронштейна радио

Аудио

Мотор вентилятора
воздуходувки

А/С и переключатель

заднего размораживателя

Комбинационный прибор

Часы

Модуль управления

автоматическим А/С

Переключатель

вентилятора воздуходувки

Модель с автоматическим
А/С
Модель с ручным А/ С

СЕРЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

ЗЕЛЕНЫЙ
