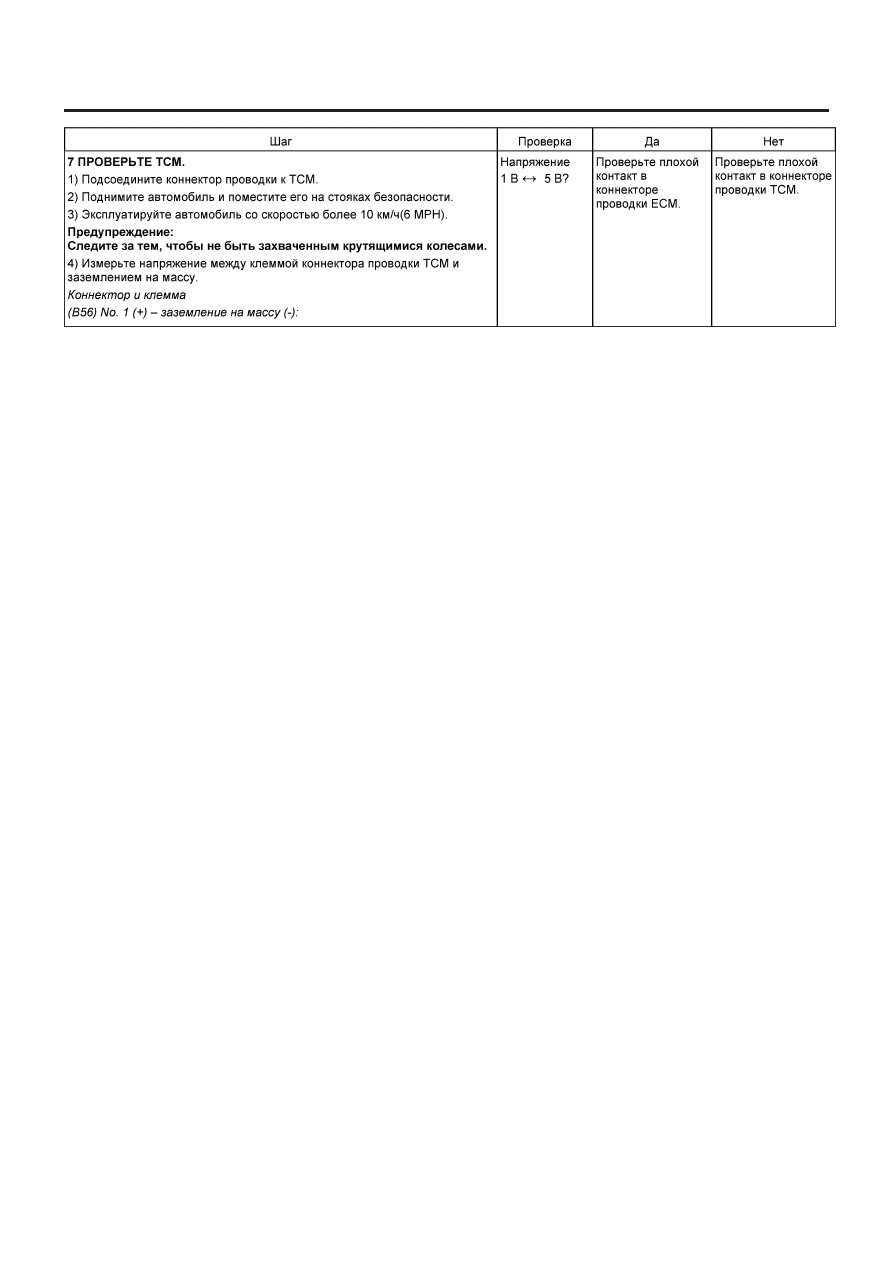

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

CC(H4DOTC 2.5)-28

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

3.  Местонахождение электрических компонентов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4.  Сигнал I/O модуля управления иммобилайзером  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

5.  Селекторный Монитор Subaru  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

6.  Чтение диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

7.  Режим очистки памяти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

8.  Диагностическая таблица для светового индикатора иммобилайзера   . . . . . . . . . . . . . . . . . . . .10

9.  Список диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

10.  Процедура диагностики с диагностическим кодом неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . .15

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

Стр.

IM

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

IM-2

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

1. Общая процедура диагностики

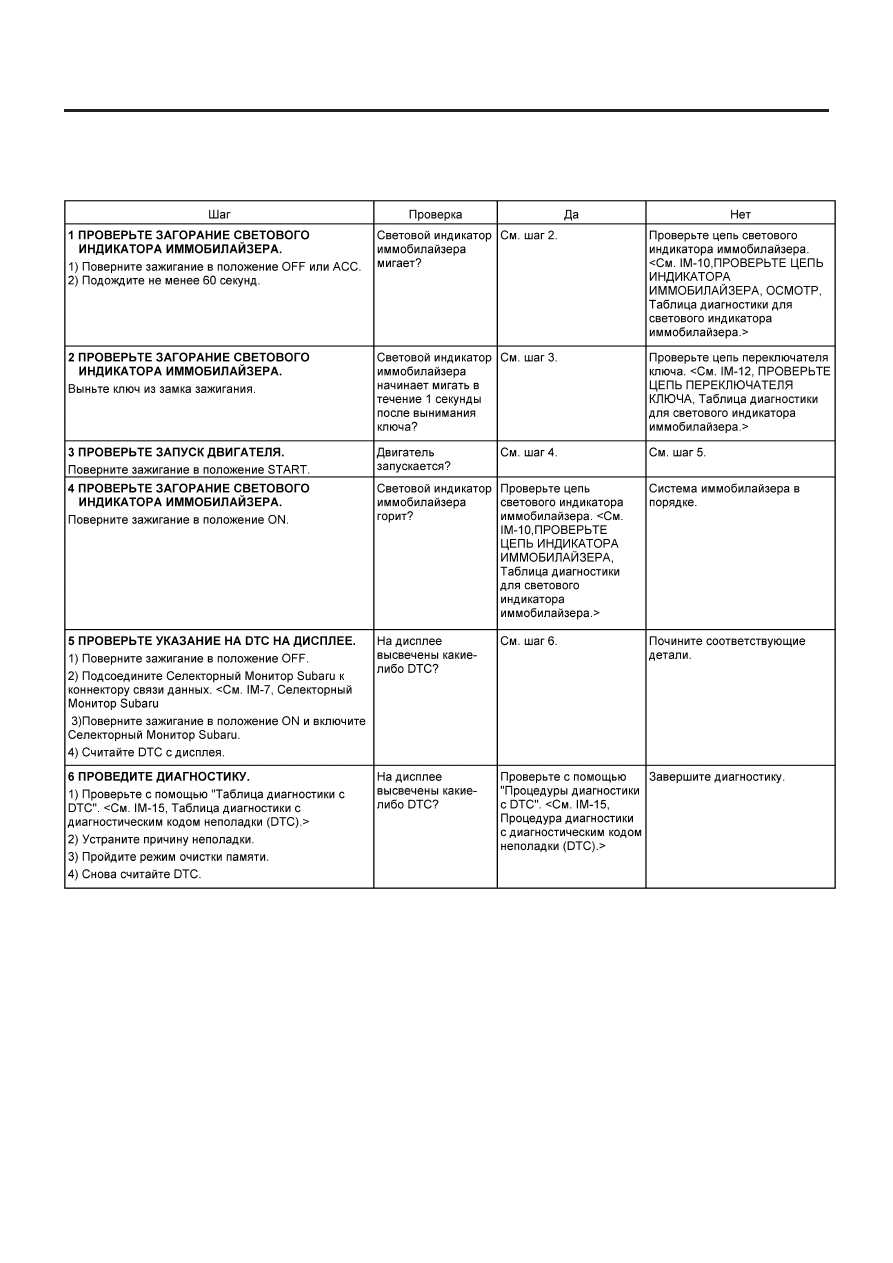

A: ПРОЦЕДУРА

ОБЩЕЕ ОПИСАНИЕ

IM-3

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

2. Общее описание

A: ОСТОРОЖНО

ОСТОРОЖНО:
• Проводка системы подушек безопасности проходит
рядом с модулем управления иммобилайзером. Вся
проводка и коннекторы системы подушек безопасности
окрашены в желтый цвет. Не используйте электриче-
ское тестовое оборудование на этих цепях.
• Следите за тем, чтобы не повредить проводку системы
подушек безопасности при обслуживании модуля упра-
вления иммобилайзером.

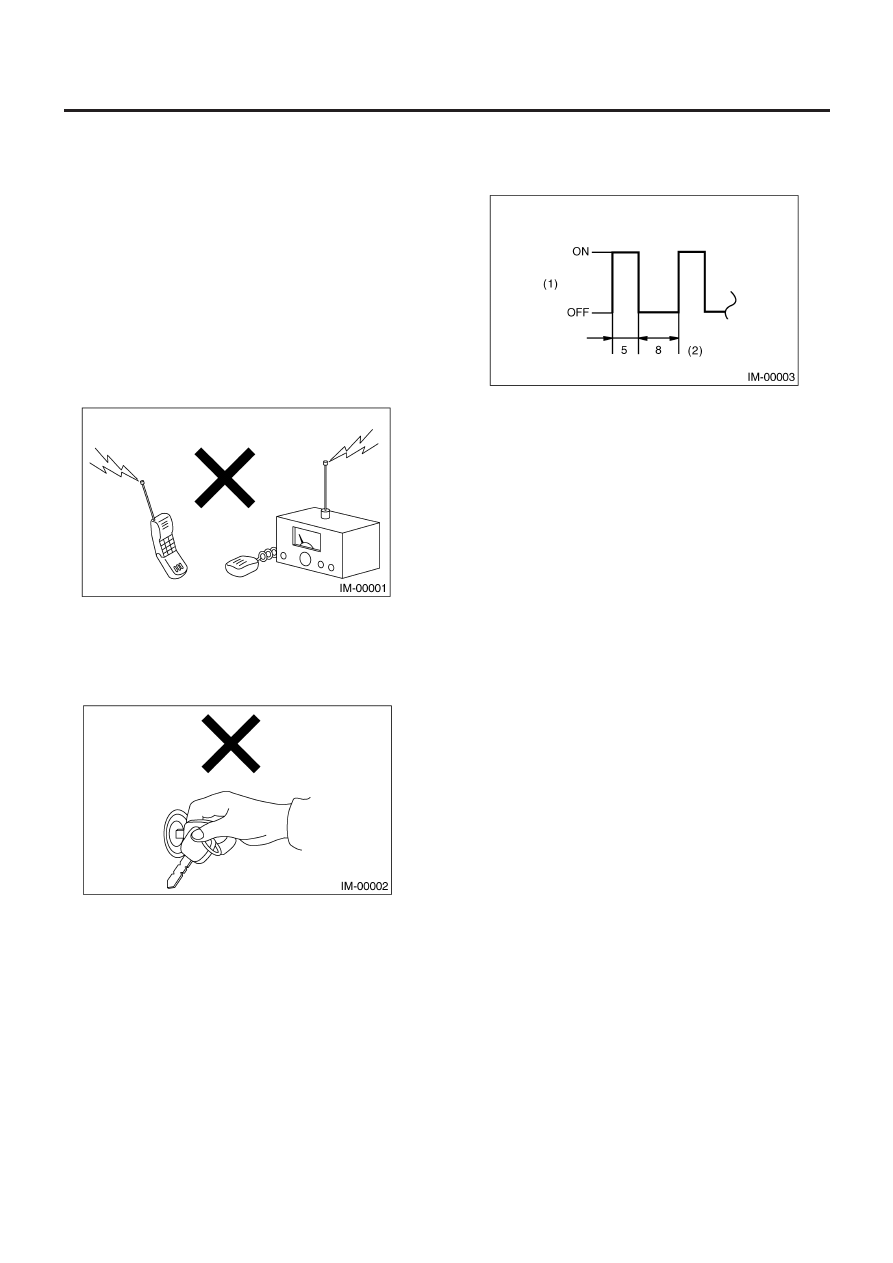

• При проверке аспектов диагностики не включайте ра-
дио, переносные телефоны и т.д., которые производят
электромагнитные волны рядом с автомобилем или вну-
три него.

• Когда переключатель зажигания ставится в положение
ON или OFF при проверке аспектов диагностики, не до-
пускайте нахождения рядом с замком зажигания ключей
с другими идентификационными кодами. Если ключ за-
жигания находится в держателе ключей, снимите его от-
туда перед проведением диагностики.

• При повторном повороте зажигания в положение ON или
OFF при проверке аспектов диагностики, оно должно пе-
реключаться с циклами "ON" в течение по крайней мере
5 секунд

→ "OFF"– в течение по крайней мере 8 секунд.

(1) Положение переключателя зажигания
(2) Сек.

• Если двигатель не запускается зарегистрированным клю-
чом зажигания,  выньте ключ зажигания из замка и подожди-
те примерно 1 секунду, пока световой индикатор иммобилай-
зера не начнет мигать. Снова запустите двигатель.
• Перед проверкой аспектов диагностики достаньте все клю-
чи от проверяемой машины, которые находятся у владельца.
