ОБЩЕЕ ОПИСАНИЕ

ЕВ-2

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

1. Общее описание

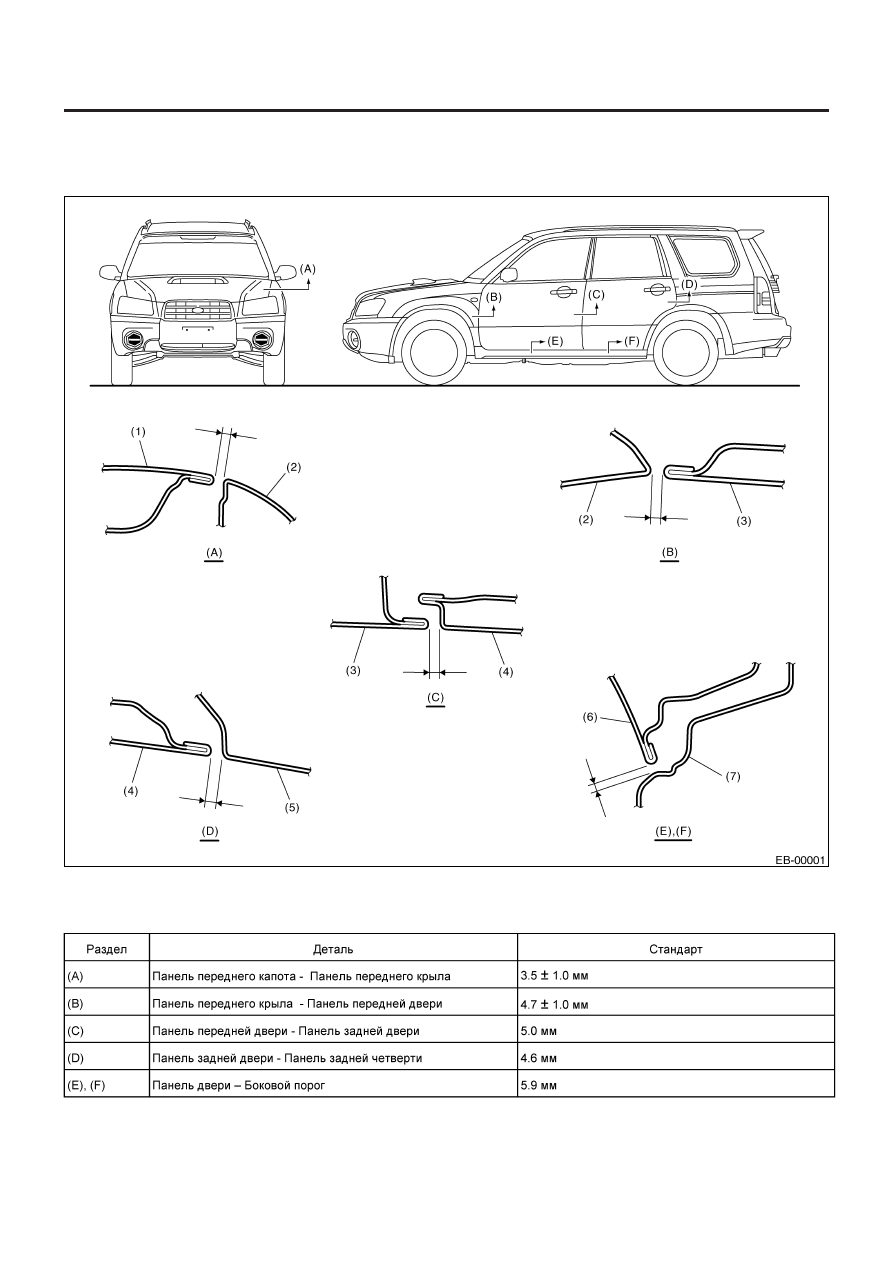

A: СПЕЦИФИКАЦИИ

(1) Панель переднего капота
(2) Панель переднего крыла
(3) Панель передней двери

(4) Панель задней двери
(5) Панель задней четверти
(6) Панель двери

(7) Боковой порог

ОБЩЕЕ ОПИСАНИЕ

ЕВ-3

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: КОМПОНЕНТ

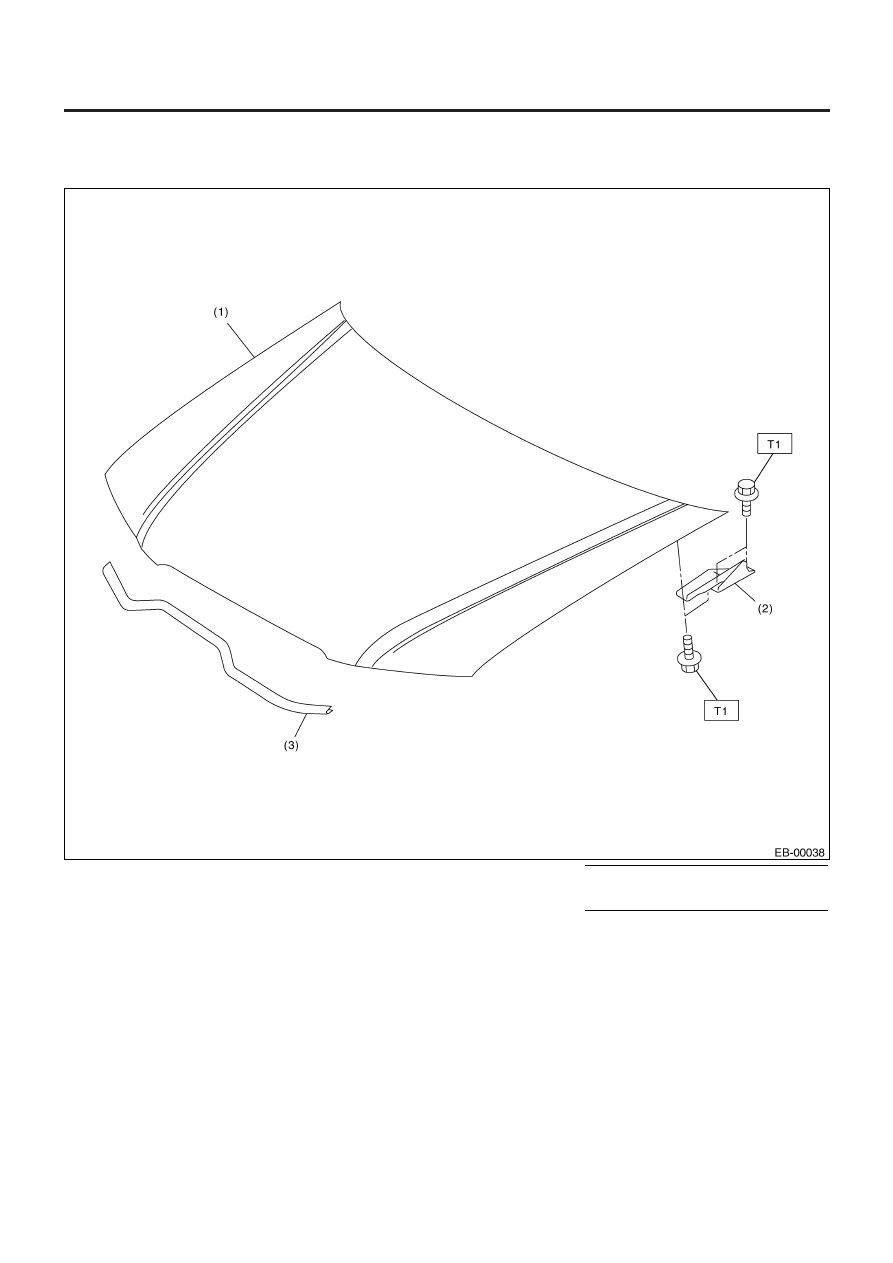

1.  ПЕРЕДНИЙ КАПОТ

(1) Передний капот
(2) Петля

(3) Уплотнитель

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

24.5 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-4

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

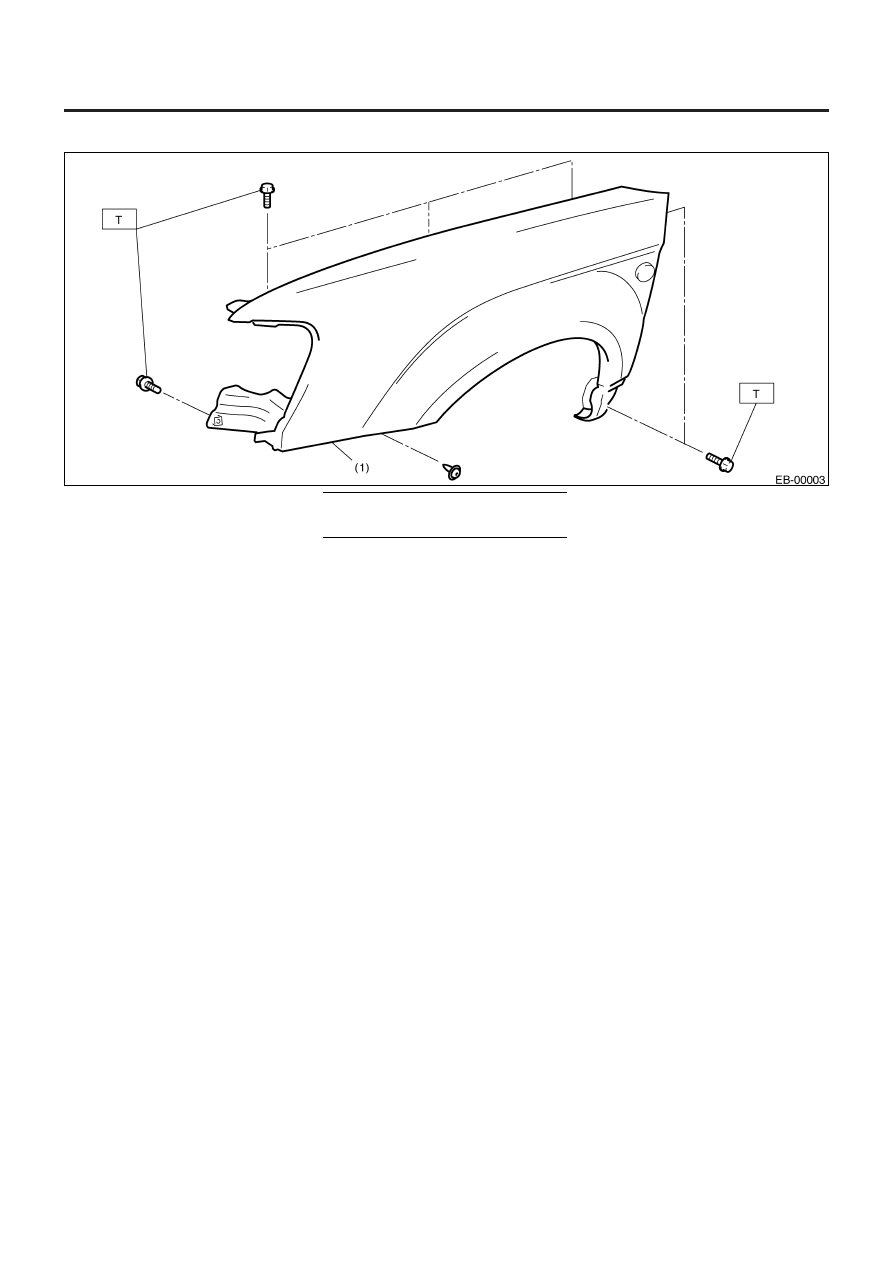

2.  ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА

(1)     Панель переднего крыла

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75, 5.5)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-5

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

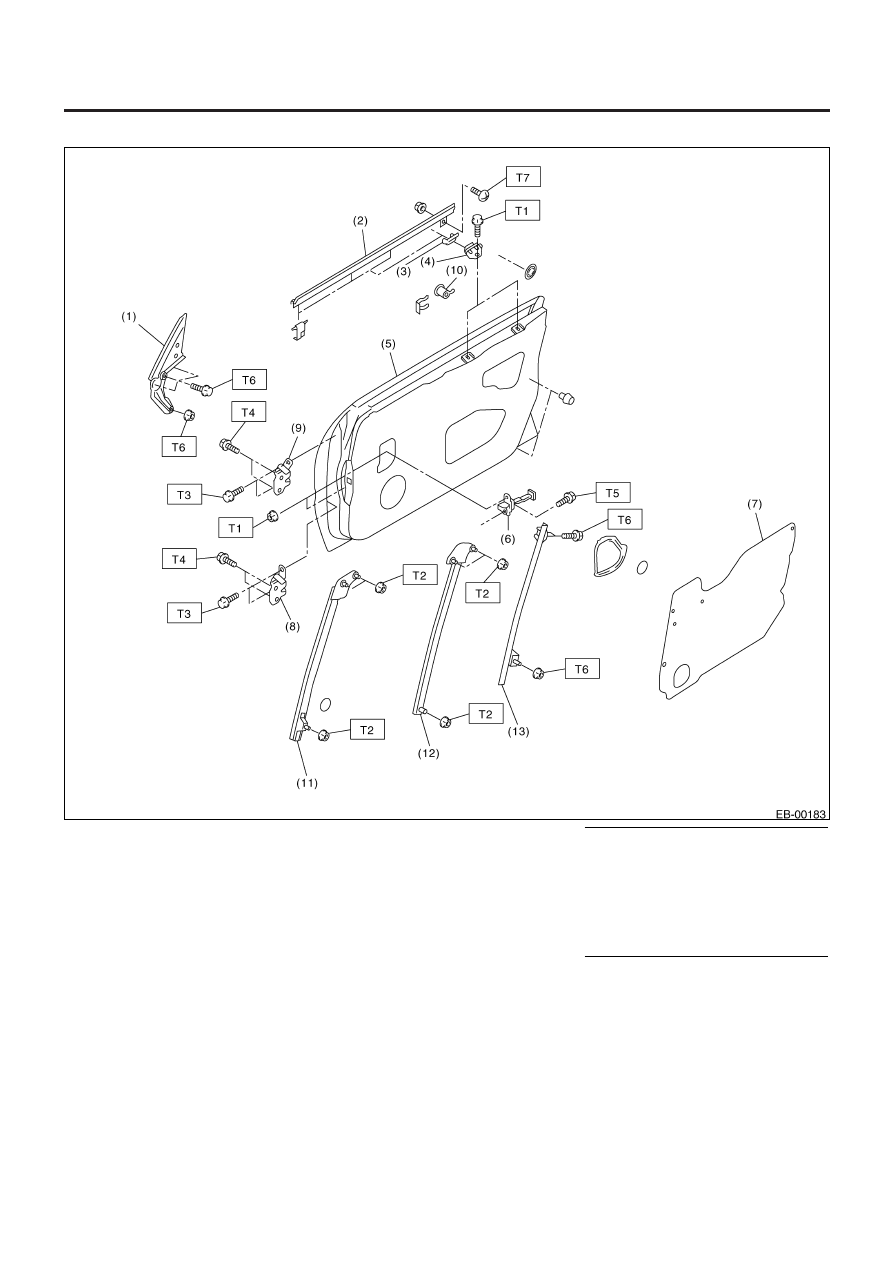

3.  ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

(1) Наугольник
(2) Противопогодная полоска
(3) Стабилизатор (внешний)
(4) Стабилизатор (внутренний)
(5) Панель двери
(6) Ограничитель
(7) Уплотнительная крышка

(8) Нижняя петля
(9) Верхняя петля
(10) Цилиндр ключа

(только сторона водителя)

(11) Передняя скользящая рама
(12) Задняя скользящая рама
(13) Направляющая рельса

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    7.5 (0.76, 5.5)
Т2:    14 (1.4, 10.3)
T3:    25 (2.5, 18)
T4:    30 (3.1, 22)
T5:    33 (3.4, 24)
Т6:    6 (0.6, 4.4)
Т7:    1.5 (0.15, 1.1)
