ЗАДНИЙ БАМПЕР

El-30

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

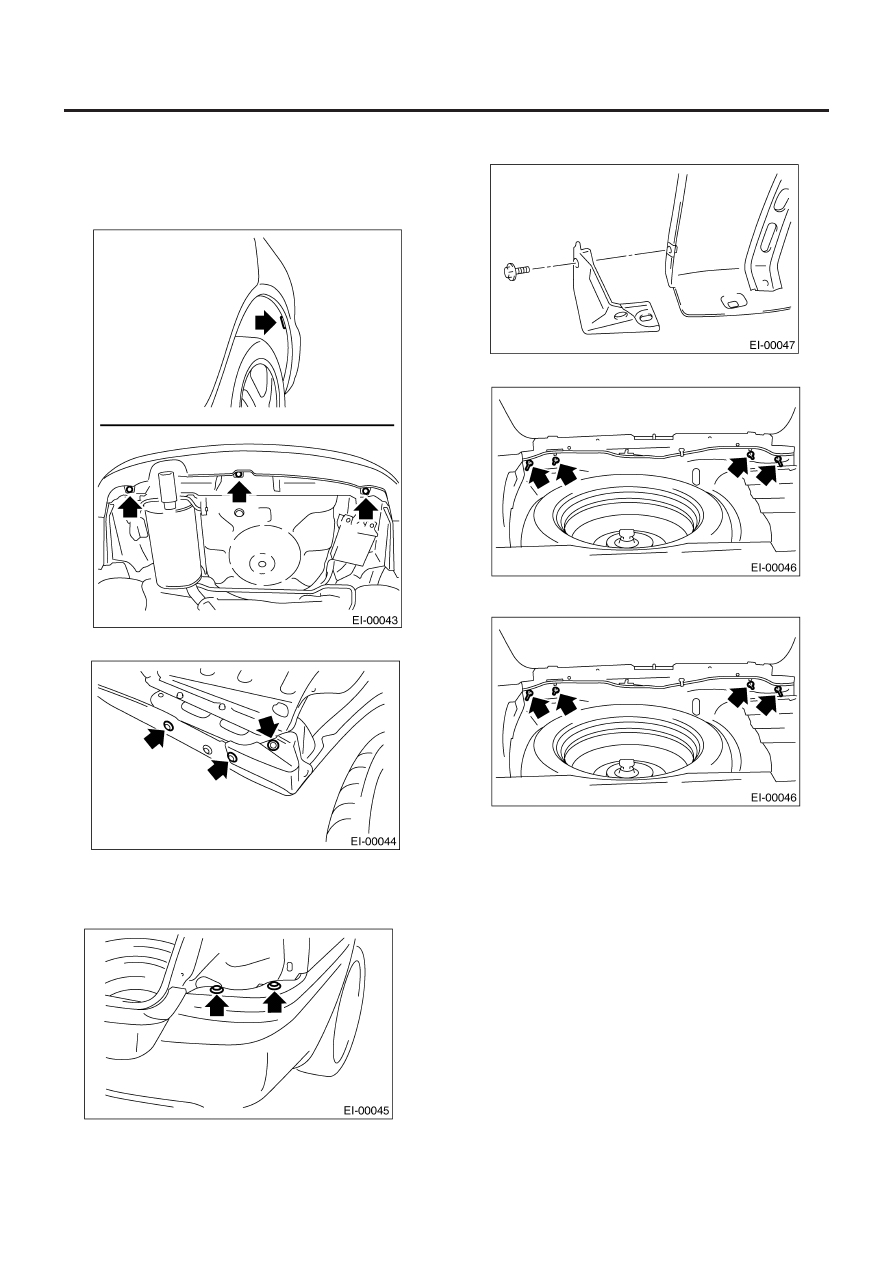

6. Задний бампер

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите болты и фиксаторы.

3) Снимите фиксаторы с бампера и кронштейна.

4) Снимите устройства заднего комбинированного освеще-
ния с каждой стороны. См. LI-21, ДЕМОНТАЖ, Устройство
заднего комбинированного освещения.
5) Снимите два фиксатора с  каждой стороны.

6) Снимите напольную коробку.

7) Снимите отделку задней юбки.
8) Открутите болт и снимите кронштейн с бампера.

9) Открутите четыре гайки и снимите задний бампер.

10)  Раскрепите  фиксаторы и снимите верхний брус бампера

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. EI-5,
ЗАДНИЙ БАМПЕР.>

C:  РЕМОНТ

См. описание ремонта переднего бампера. <См. EI-23, ДЕ-
МОНТАЖ, Передний бампер.>

БРЫЗГОВИК

El-31

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

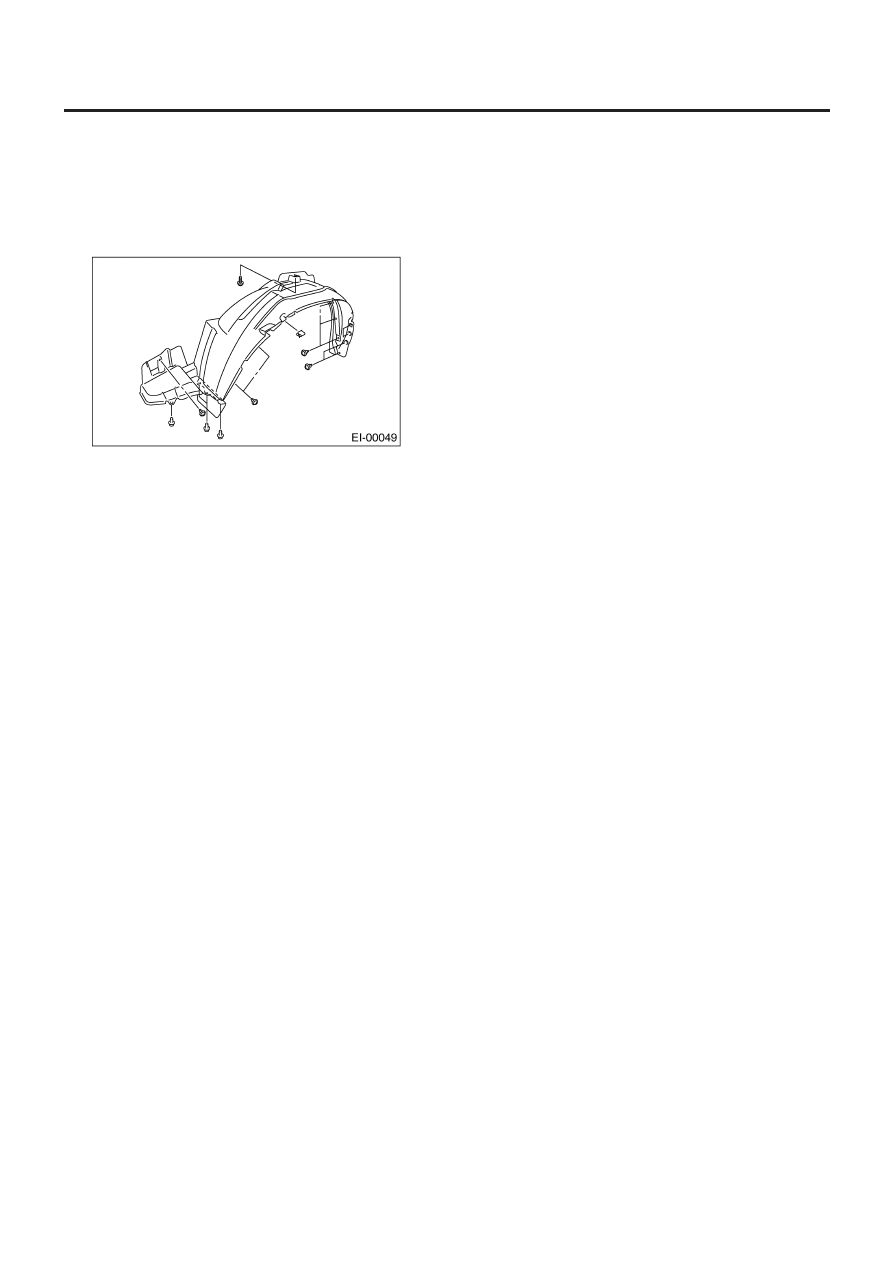

7. Брызговик

A:  ДЕМОНТАЖ

1) Поддомкратьте автомобиль.
2) Снимите фиксатор и снимите воздушный щиток.
3) Снимите винты и зажимы и снимите брызговик.

B:  УСТАНОВКА

Установите в обратном порядке.

ПАНЕЛЬ КАПОТА

El-32

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

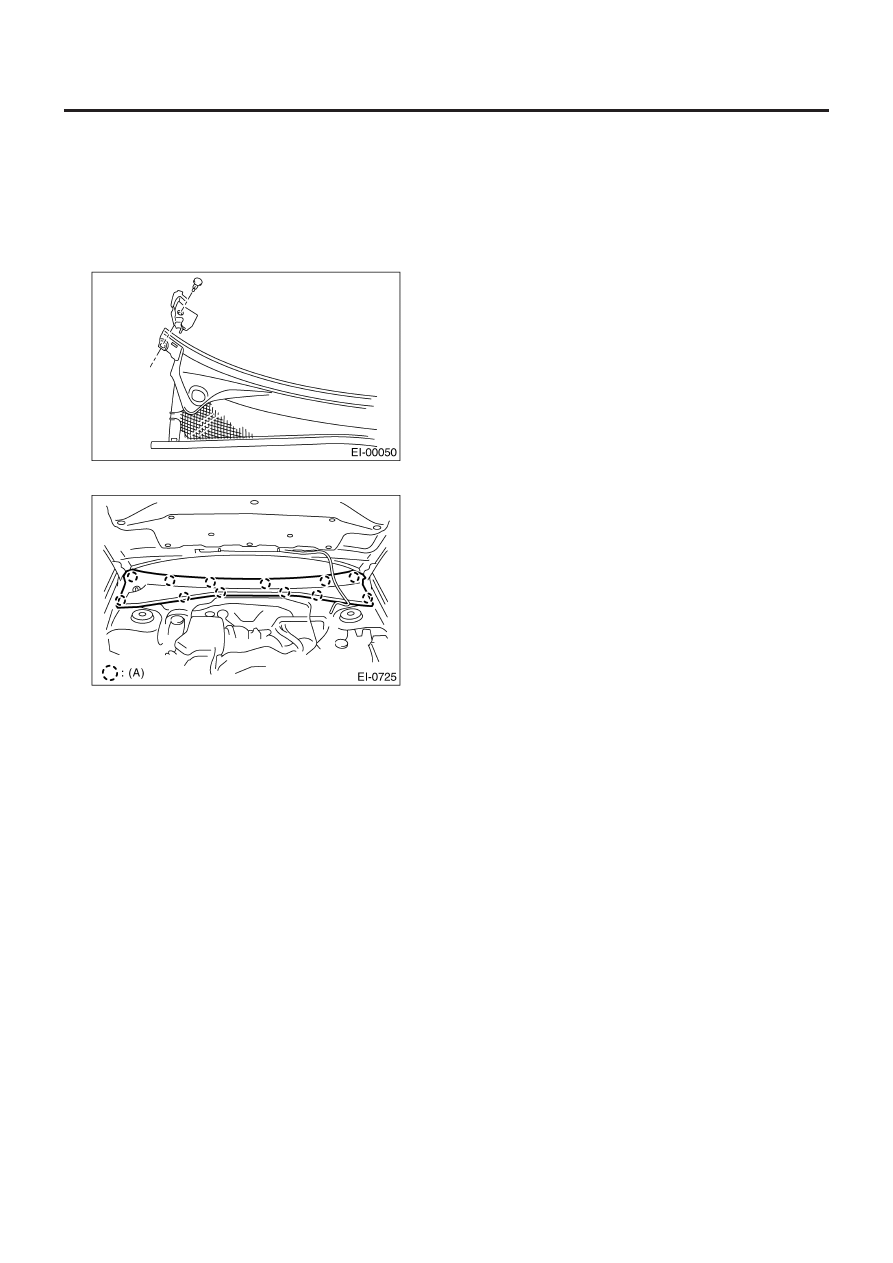

8. Панель капота

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Снимите рычаг стеклоочистителя. <См. WW-12, ДЕМОН-
ТАЖ, Рычаг переднего стеклоочистителя.>
3) Снимите фиксаторы и снимите боковые панели капота.

4) Ослабьте фиксаторы и снимите панель капота.

(А) Фиксатор

B:  УСТАНОВКА

Установите в обратном порядке.

СПОЙЛЕР БОКОВОГО ПОРОГА

El-33

НАРУЖНАЯ/ВНУТРЕННЯЯ ОТДЕЛКА

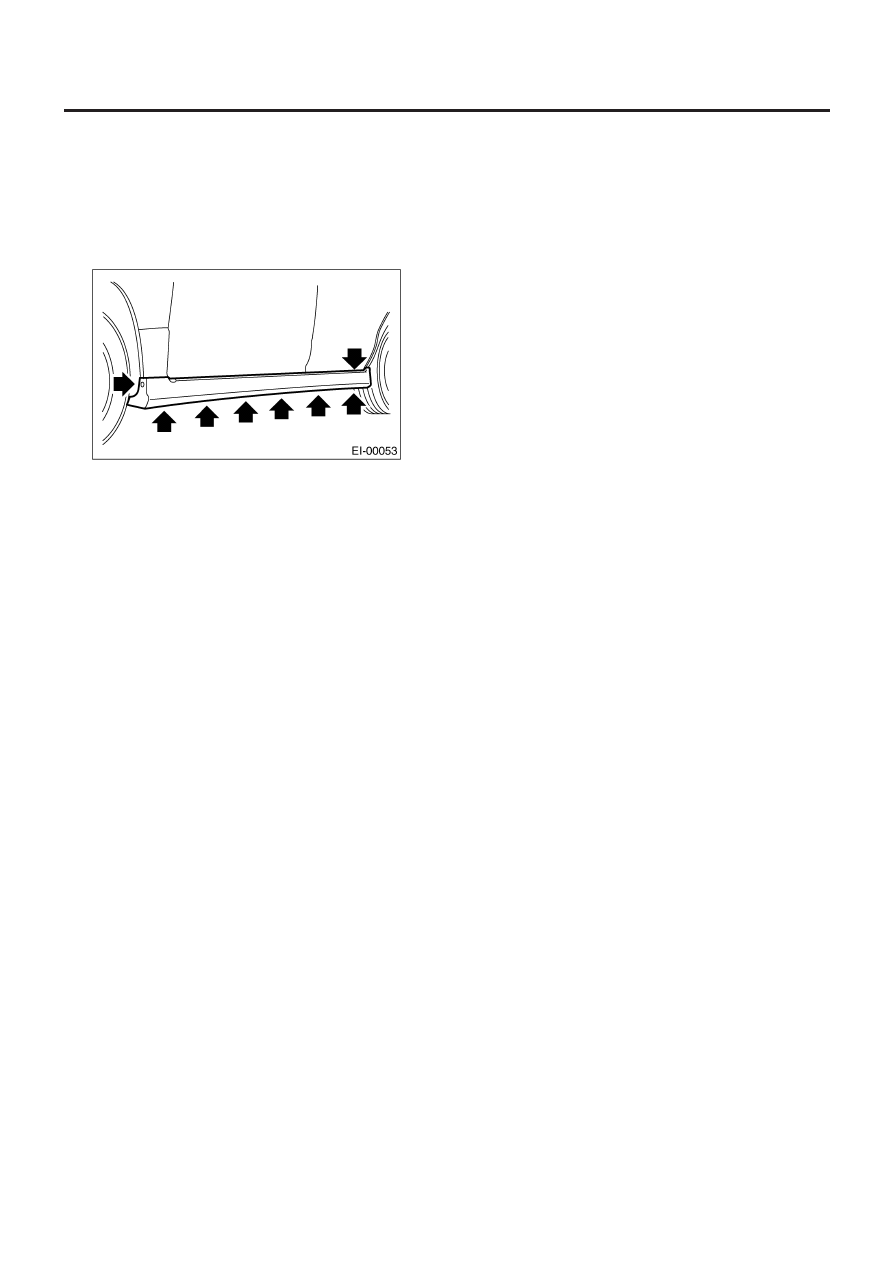

9. Спойлер бокового порога

А: ДЕМОНТАЖ

Снимите фиксаторы (один – на арке переднего крыла,
шесть – снизу спойлера бокового порога, один – сверху
спойлера бокового порога), а затем снимите спойлер боко-
вого порога.

B:  УСТАНОВКА

Установите в обратном порядке.
