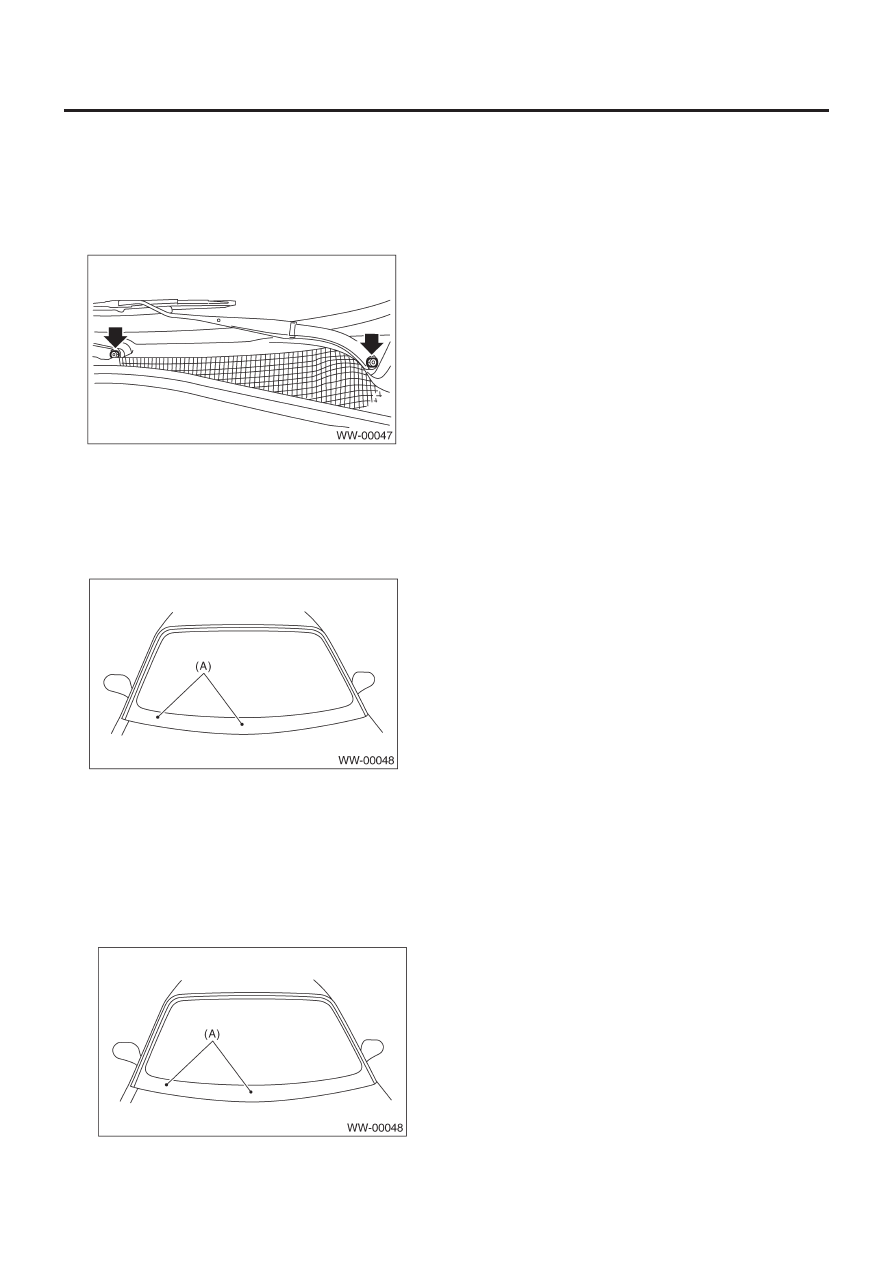

РЫЧАГ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-12

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

6. Рычаг переднего стеклоочистителя

A:  ДЕМОНТАЖ

1) Откройте капот.
2) Снимите крышку.
3) Ослабьте гайку и снимите рычаг.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Один раз поработайте очистителем.
3) Выровняйте скребок очистителя с отметкой (A) керамиче-
ской печатной точки на  панели ветрового стекла.

Информацию о моменте затяжки см. в КОМПОНЕНТ
в Общем описании.

<См. WW-2, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ,
КОМПОНЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

Один раз поработайте очистителем. Выровняйте скребок
очистителя с отметкой (A) керамической печатной точки на
панели ветрового стекла.

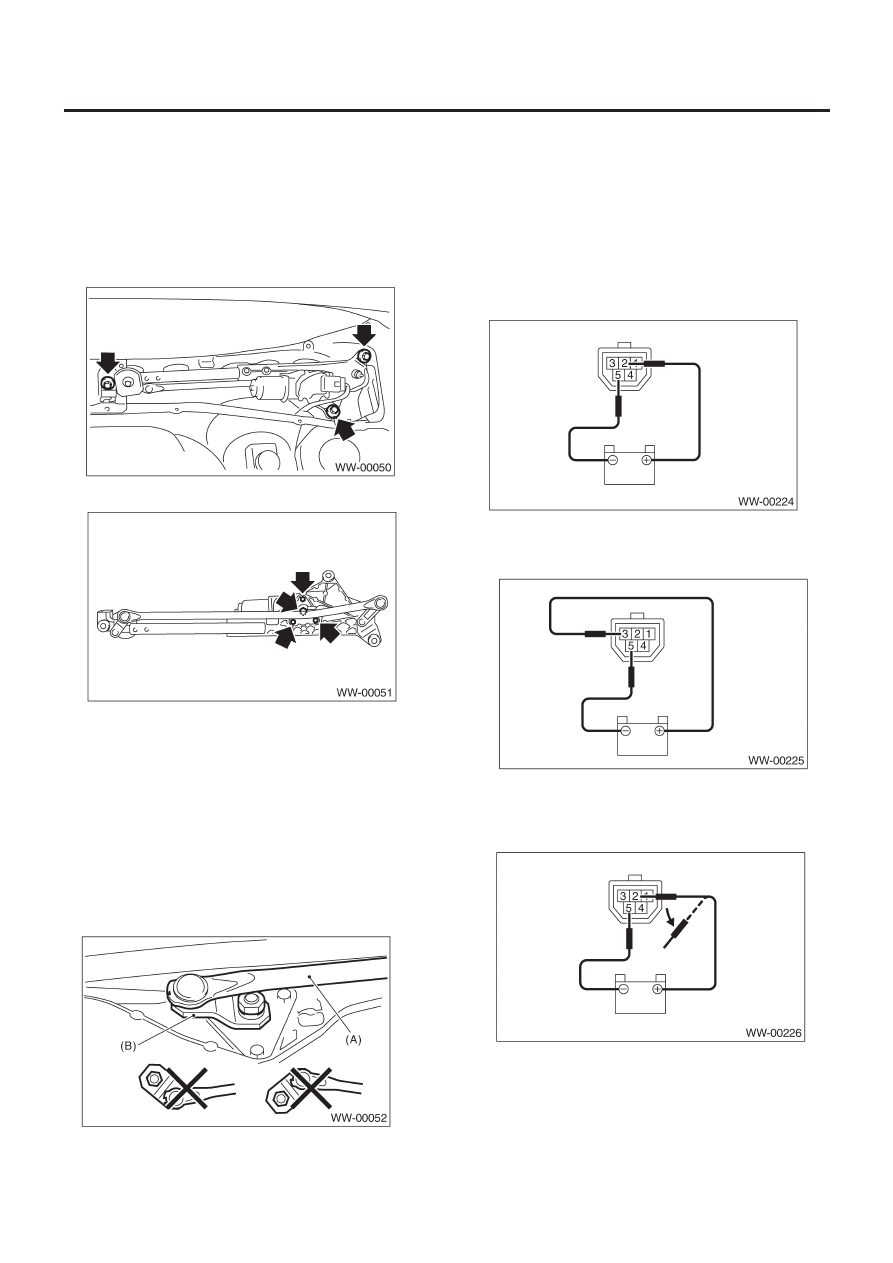

МОТОР И ТЯГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-13

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

7. Мотор и тяга переднего стеклоочистителя

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите панель капота. <См. EI-32, ДЕМОНТАЖ, Панель
капота.>
3) Отсоедините коннектор мотора.
4) Открутите болты и снимите тягу стеклоочистителя.

5) Открутите болты и гайки и снимите мотор.

B:  УСТАНОВКА

1) Установите тягу на автомобиль и подсоедините коннектор
мотора.
2) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.
3) Для подтверждения того, что мотор находится в положе-
нии автоматической остановки, подсоедините проводку к мо-
тору и один раз поверните переключатель стеклоочистителей
в положения ON/OFF.
4) Отсоедините кабель заземления от аккумулятора.
5) Затяните гайку в месте, где шток (A) и пластина тяги (B)
встают в прямую линию.

6) Установите в обратном порядке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. WW-2, ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ,
КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

1) Когда аккумулятор будет подсоединен к клеммам коннек-
торов мотора стеклоочистителя, убедитесь в том, что мотор
работает на низкой скорости.

2) Когда аккумулятор будет подсоединен к клеммам коннек-
торов, убедитесь в том, что мотор работает на высокой ско-
рости.

3) Подсоедините аккумулятор к клеммам коннектора и сни-
мите соединение клеммы при вращении мотора на низкой
скорости, тем самым остановив работу мотора стеклоочи-
стителей.

МОТОР И ТЯГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

WW-14

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

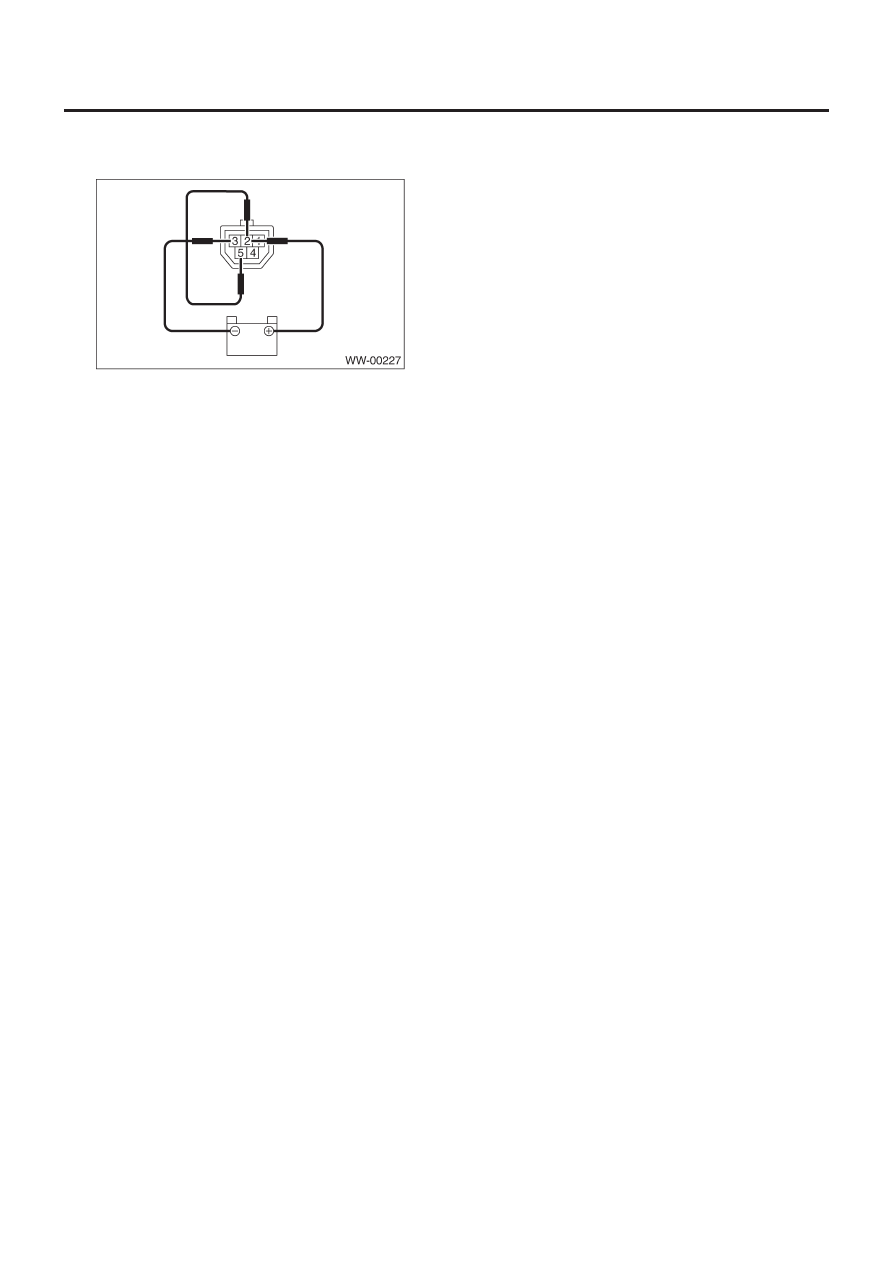

4) Подсоедините аккумулятор и убедитесь в том, что мотор
останавливается в положении автоматической остановки по-
сле повторной работы мотора на низкой скорости.

ФОРСУНКА ПЕРЕДНЕГО ОМЫВАТЕЛЯ

WW-15

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

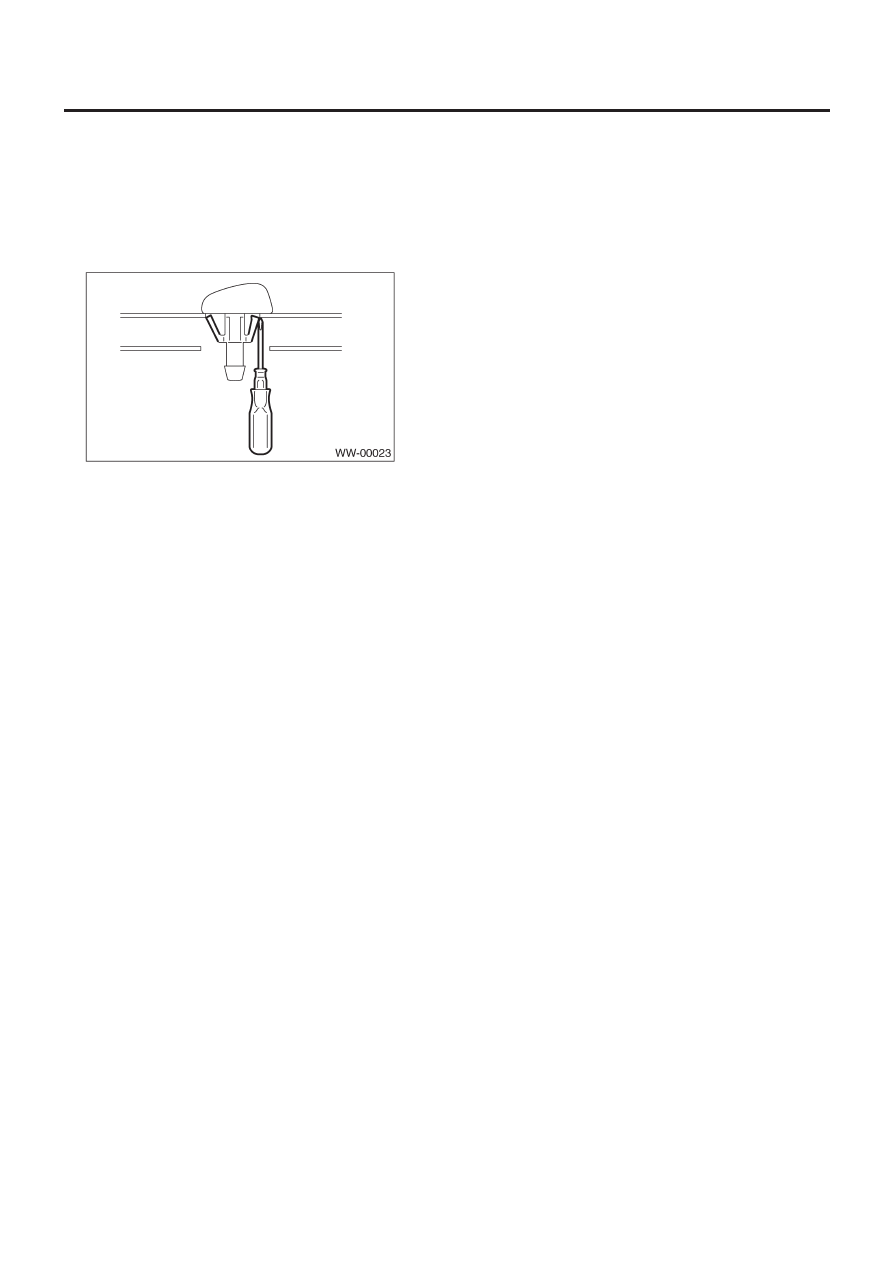

8. Форсунка переднего омывателя

A:  ДЕМОНТАЖ

1) Снимите шланг омывателя с форсунки омывателя.
2) Разожмите фиксаторы на внутренней стороне капота с по-
мощью отвертки или другого инструмента и снимите форсун-
ку омывателя.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте положение разбрызгивателя жидкости
омывателя.
<См. WW-15, РЕГУЛИРОВКА, Форсунка переднего омывателя.>

C: ОСМОТР

• Убедитесь в том, что форсунка и шланг не забиты.
• Убедитесь в том, что шланг не согнут и не перекручен.

D: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Необязательно регулировать положение впрыска форсунки,
так как она представляет собой тип рассеивающей форсунки.
