ОСВЕЩЕНИЕ ПЕРЧАТОЧНОГО ОТСЕКА

LI-32

СИСТЕМА ОСВЕЩЕНИЯ

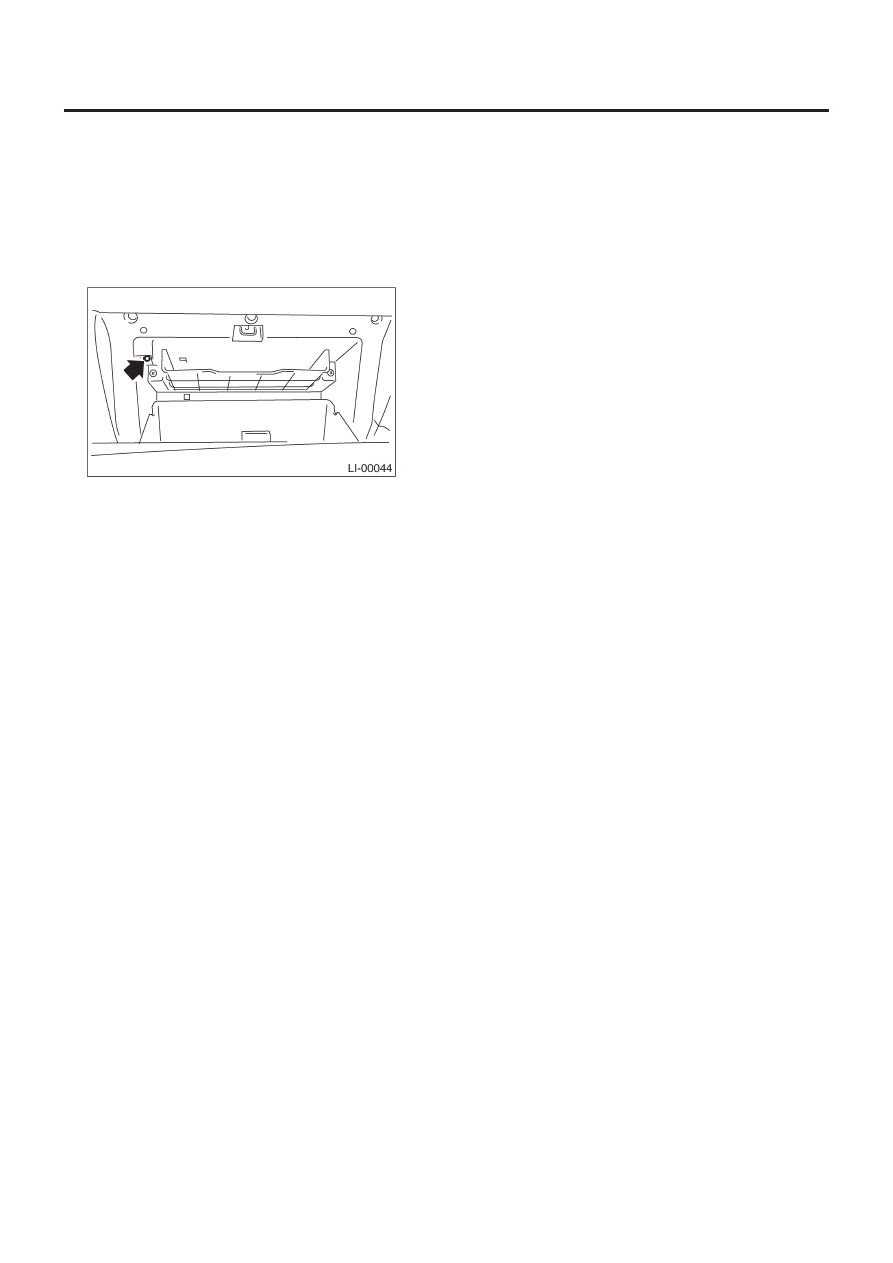

28. Освещение перчаточного отсека

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отсек для перчаток. <См. EI-37, ДЕМОНТАЖ, От-
сек для перчаток.>
3) Отсоедините коннектор проводки.
4) Снимите освещение перчаточного отсека.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система стеклоочистителей и стеклоомывателей  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Комбинированный переключатель (Стеклоочиститель)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

4.  Скребок стеклоочистителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

5.  Бачок и мотор стеклоомывателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.  Рычаг переднего стеклоочистителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

7.  Мотор и тяга переднего стеклоочистителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

8.  Форсунка переднего омывателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

9.  Рычаг заднего стеклоочистителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

10.  Мотор заднего стеклоочистителя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

11.  Задний стеклоомыватель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

12.  Реле управления стеклоочистителями  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

13.  Омыватель передних фар  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ
И СТЕКЛООМЫВАТЕЛЕЙ

Стр.

WW

ОБЩЕЕ ОПИСАНИЕ

WW-2

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

1. Общее описание

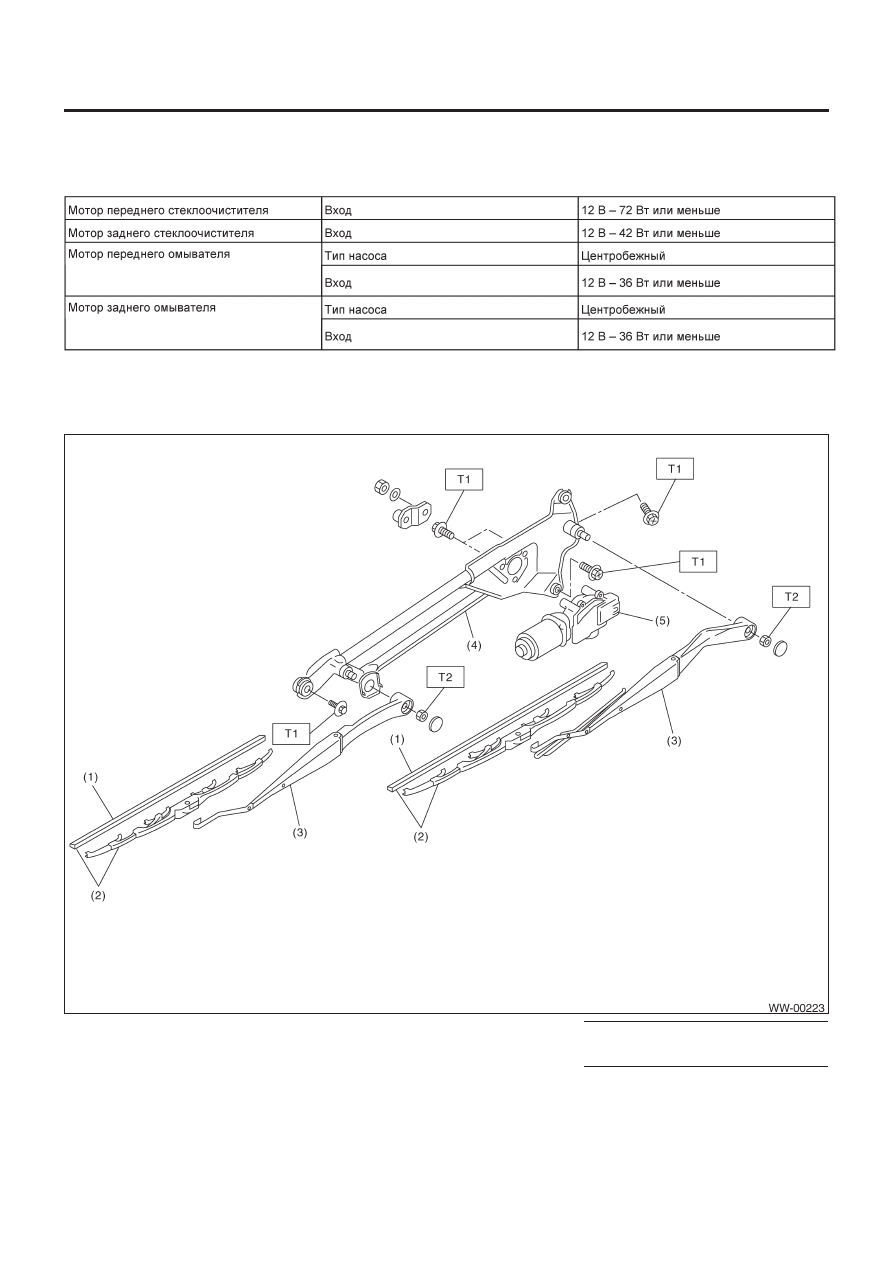

A: СПЕЦИФИКАЦИИ

B: КОМПОНЕНТ

1.  ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ

(1) Резинка очистителя
(2) Устройство скребка очистителя
(3) Рычаг очистителя

(4) Тяга очистителя
(5) Мотор очистителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    6.0 (0.61, 4.4)
T2:    20 (2.0, 14.5)

ОБЩЕЕ ОПИСАНИЕ

WW-3

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

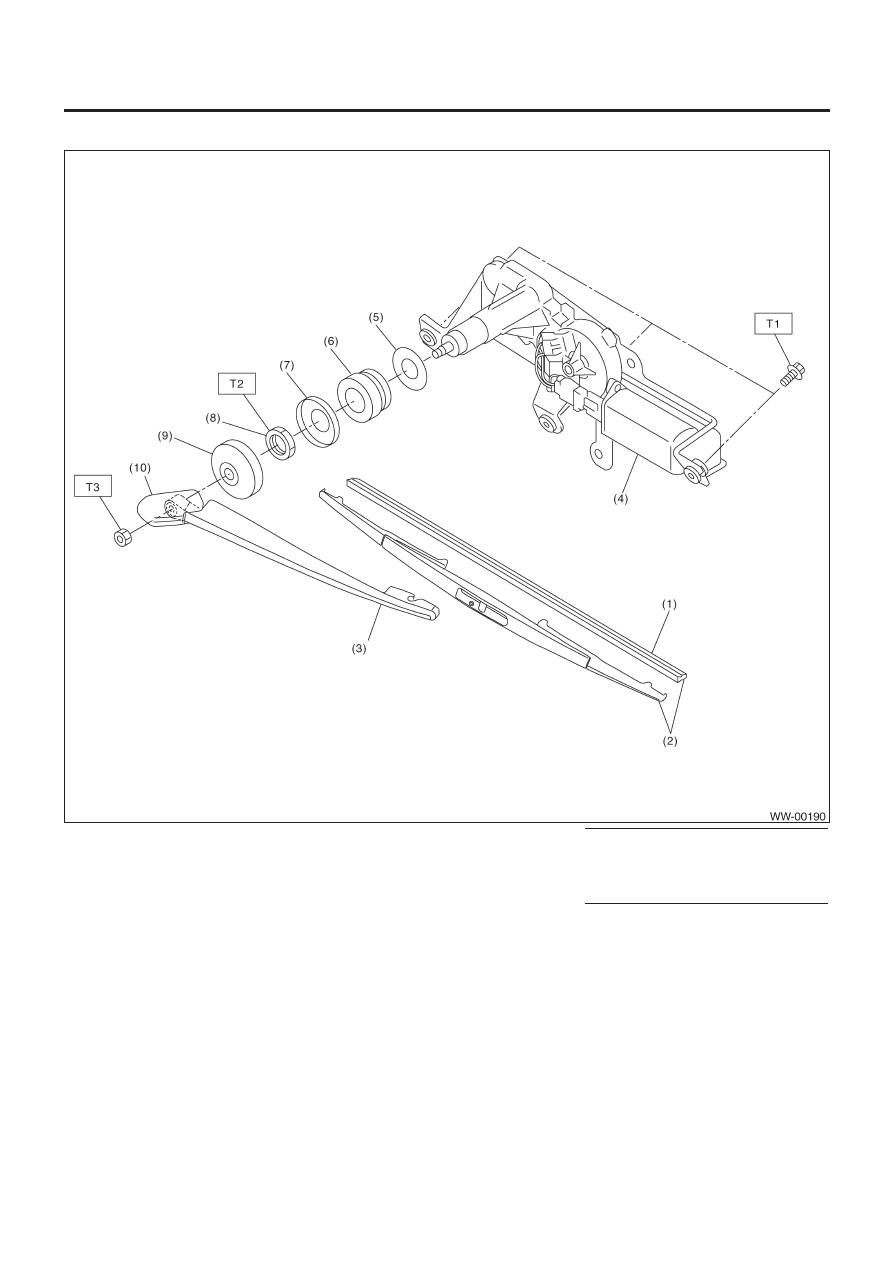

2.  ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ

(1) Резинка очистителя
(2) Устройство скребка очистителя
(3) Рычаг очистителя
(4) Мотор очистителя
(5) Расширитель A

(6) Подушка
(7) Расширитель B
(8) Гайка
(9) Крышка
(10) Крышка рычага очистителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    6.0 (0.61, 4.4)
T2:    7.5 (0.76, 5.5)
T3:    8.0 (0.82, 5.9)
