Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 734

ЛАМПОЧКИ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

LI-20

СИСТЕМА ОСВЕЩЕНИЯ

16. Лампочки передних

противотуманных фар

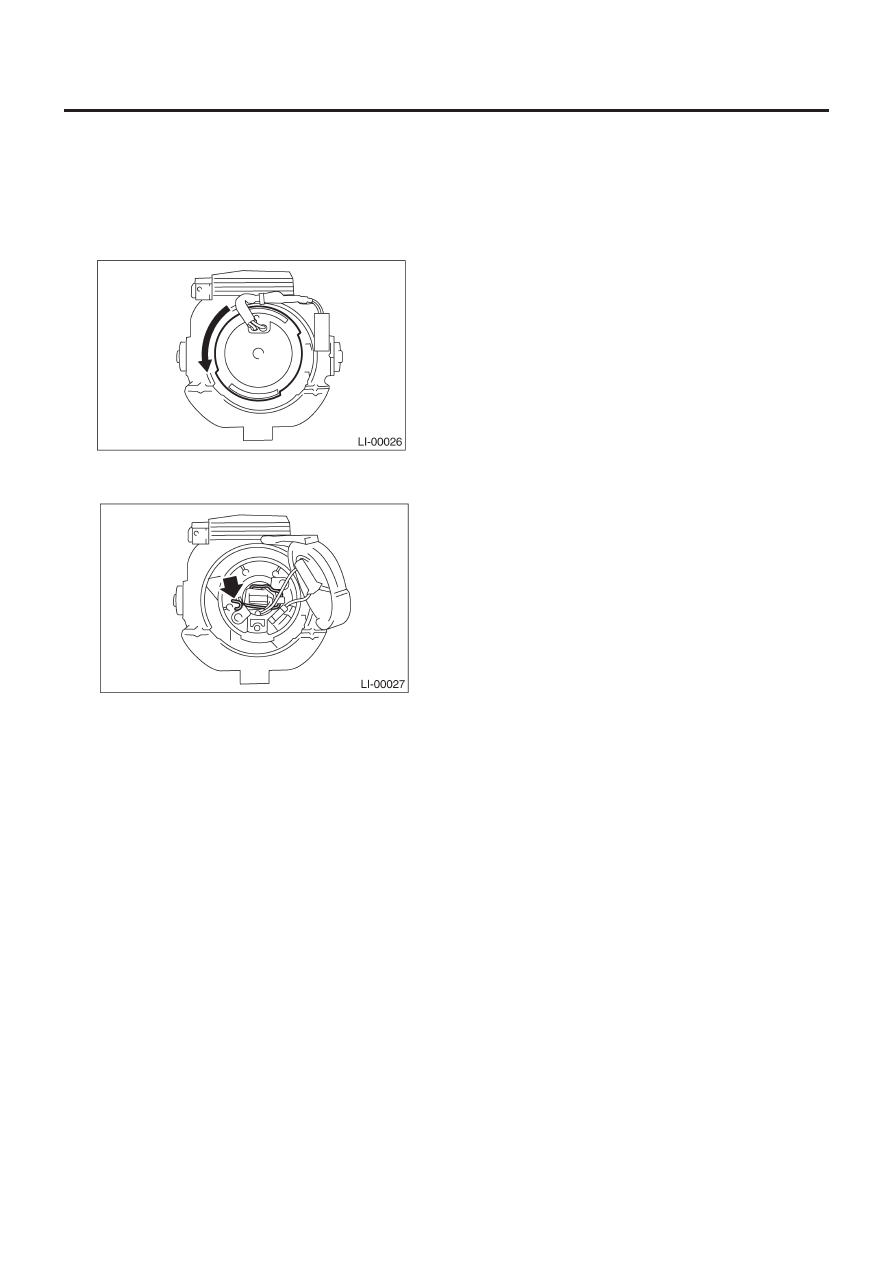

A:  ДЕМОНТАЖ

1) Снимите устройство передних противотуманных фар. <См. Ll-
19, ДЕМОНТАЖ, Устройство передних противотуманных фар.>
2) Снимите заднюю крышку.

3) Снимите пружинный фиксатор и отделите противотуман-
ную лампочку.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

УСТРОЙСТВО ЗАДНЕГО КОМБИНИРОВАННОГО ОСВЕЩЕНИЯ

LI-21

СИСТЕМА ОСВЕЩЕНИЯ

17. Устройство заднего

комбинированного освещения

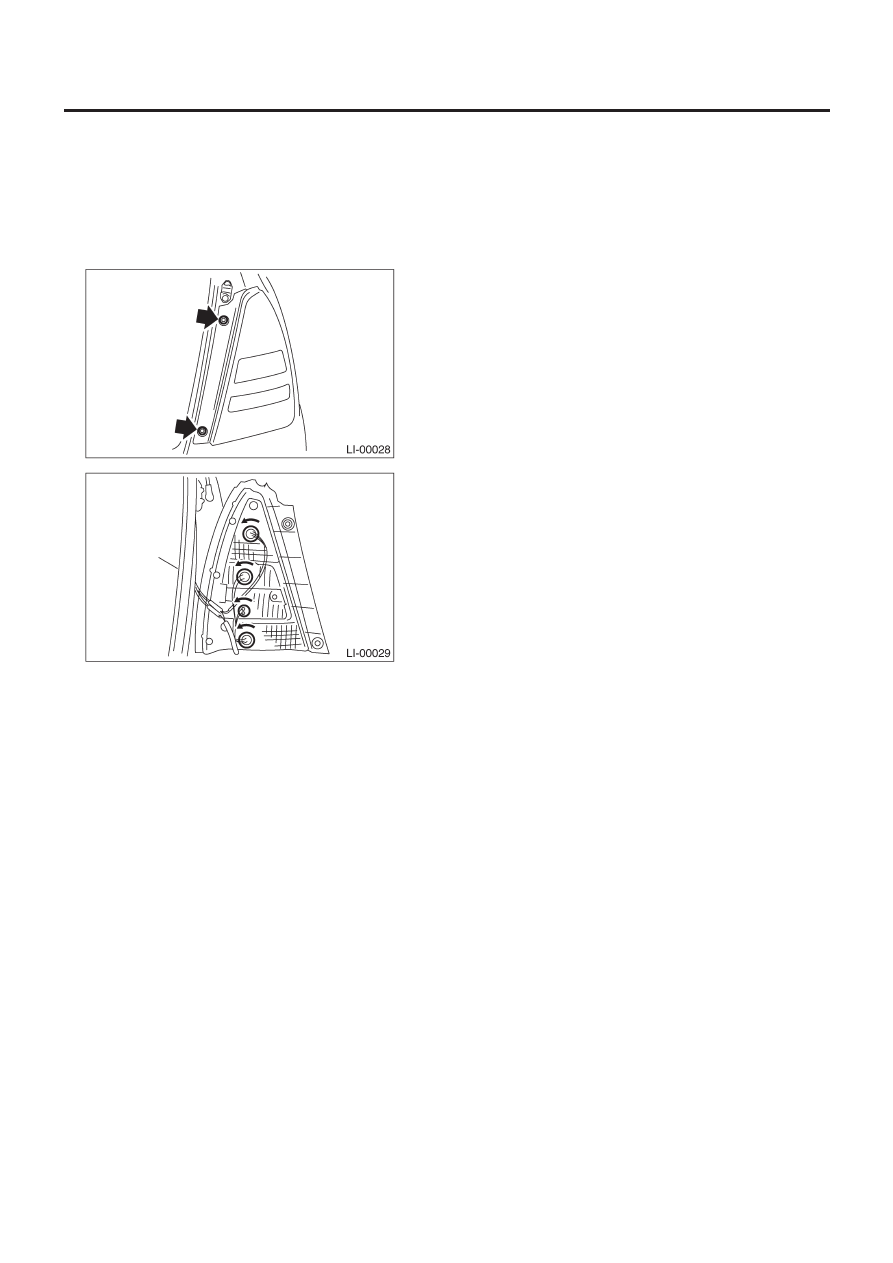

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Открутите два болта, поверните гнездо и отсоедините
шнур, чтобы снять заднее комбинированное освещение.

B:  УСТАНОВКА

Установите в обратном порядке.

ЛАМПОЧКИ ТОРМОЗНЫХ/ХВОСТОВЫХ СИГНАЛЬНЫХ ОГНЕЙ

LI-22

СИСТЕМА ОСВЕЩЕНИЯ

18. Лампочки тормозных/хвостовых

сигнальных огней

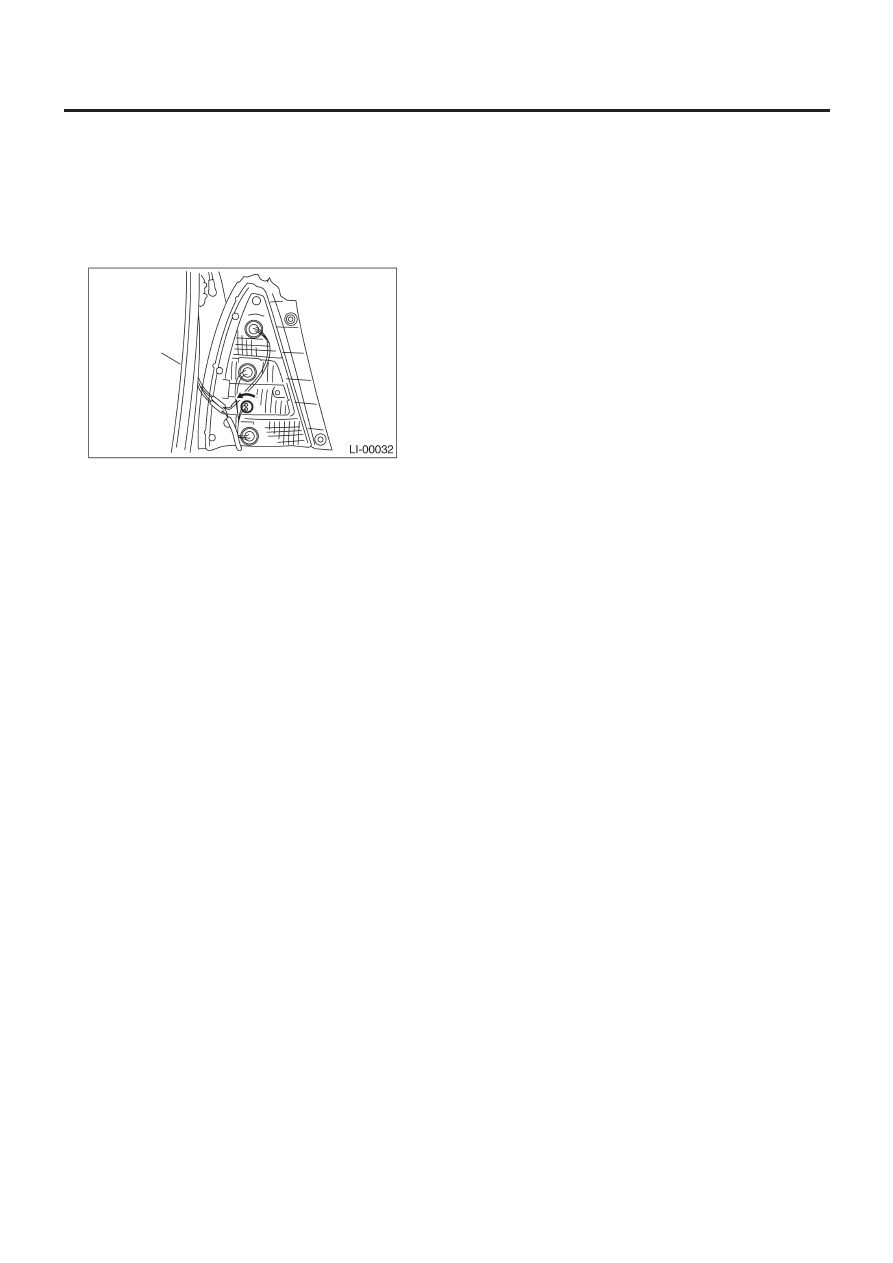

A:  ДЕМОНТАЖ

1) Снимите устройство комбинированного освещения.
<См. LI-21, ДЕМОНТАЖ, Устройство заднего комбинирован-
ного освещения.>
2) Поверните гнездо и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.

ЛАМПОЧКИ ОГНЕЙ ЗАДНЕГО ХОДА

LI-23

СИСТЕМА ОСВЕЩЕНИЯ

19. Лампочки огней заднего хода

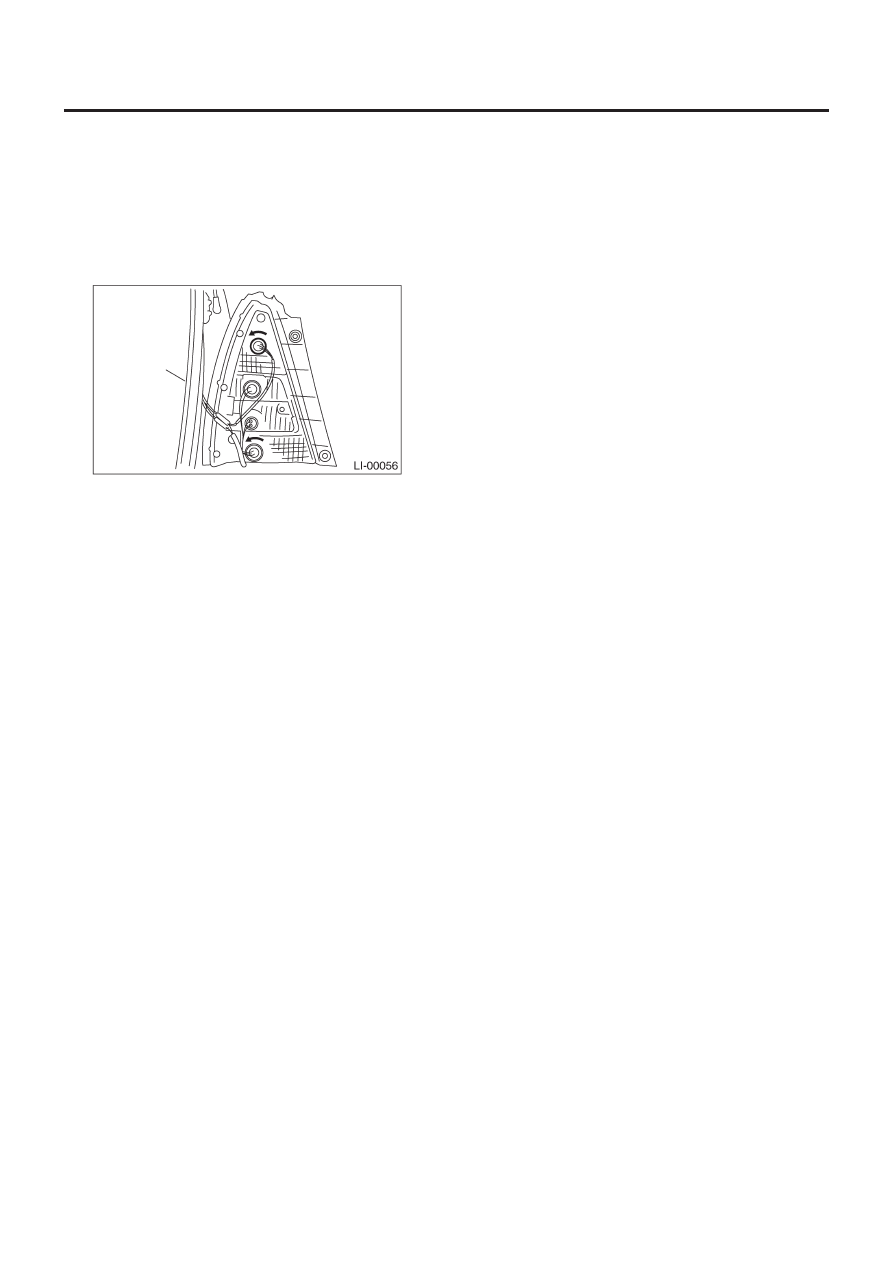

A:  ДЕМОНТАЖ

1) Снимите устройство заднего комбинированного освещения.
<См. LI-21, ДЕМОНТАЖ, Устройство заднего комбинирован-
ного освещения.>
2) Поверните гнездо и снимите лампу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

1) Визуально проверьте, не сгорела ли лампа.
2) Проверьте спецификацию лампы.  <См. LI-2, СПЕЦИФИКА-
ЦИИ, Общее описание.>
3) Если она не соответствует указанной спецификации, заме-
ните лампу на новую.
