РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-58

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

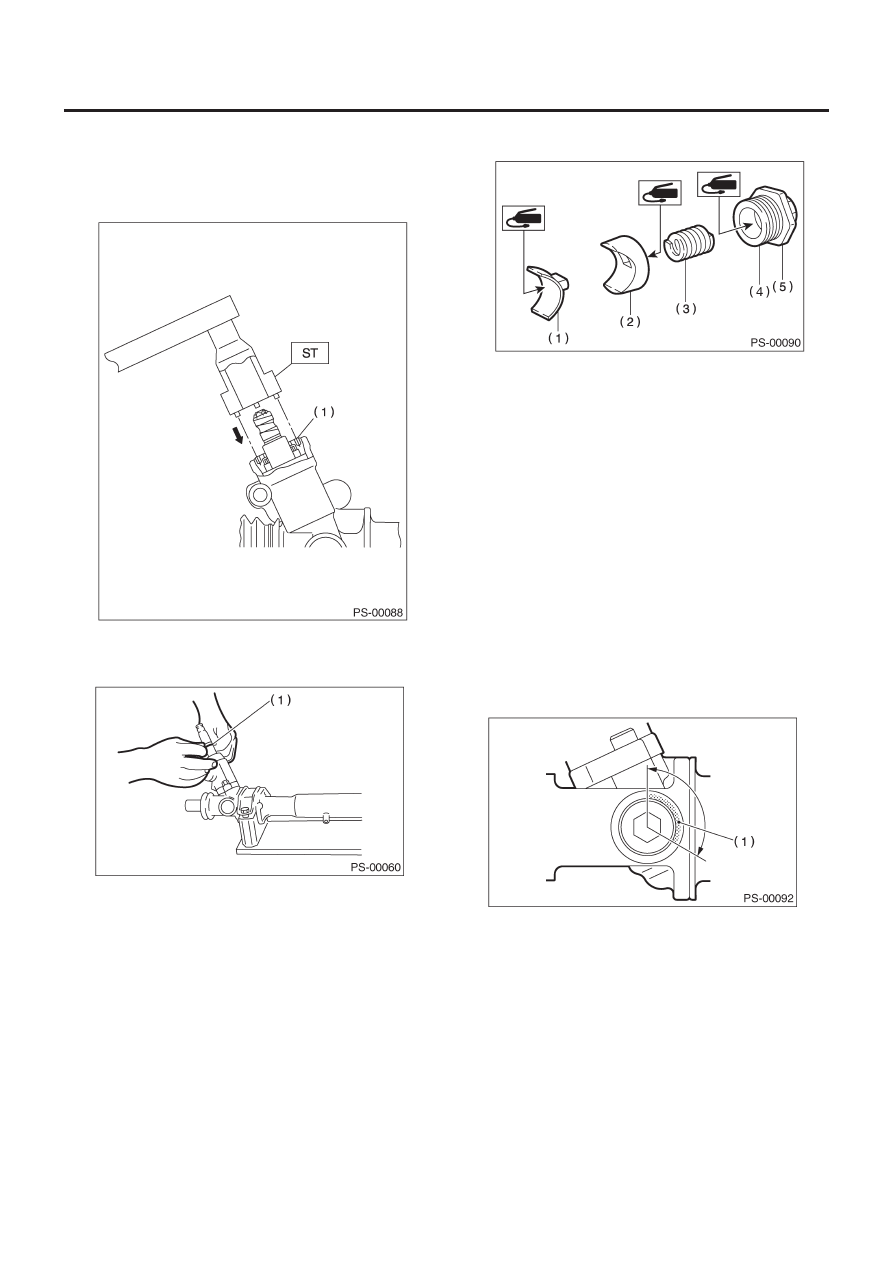

17) С помощью ST установите заглушку.

ST

34199AE090

КЛЮЧ ЗАГЛУШКИ

Момент затяжки:

64 Н•м (6.5 кгс-м, 47.0 ft-lb)

(1) Заглушка

18) Установите пыльник. Снимите виниловую пленку.

(1) Пыльник

19) Временно установите рейку и два-три раза поработайте
ей от упора до упора, чтобы она притерлась. Снимите замаз-
ку, блокирующую вентиляционное отверстие.

ОСТОРОЖНО:
При операции рейки от упора до упора без установки тя-
говой штанги можно повредить сальник. Всегда устана-
вливайте правую и левую тяговые штанги.

20) Нанесите слой смазки на скользящую поверхность на-
кладки гнезда, муфту и посадочную поверхность пружины,
затем вставьте муфту в рулевой корпус.

Нанесите смазку на регулировочный винт, вставьте пружину в
регулировочный винт и установите на рулевой корпус.

(1) Накладка гнезда
(2) Муфта
(3) Пружина
(4) Регулировочный винт
(5) Запорная гайка

21) Затяните регулировочный винт с указанным моментом.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.4 ft-lb)

ПРИМЕЧАНИЕ
После затяжки с указанным моментом ослабьте его на 25°.

22) Снимите тяговую штангу.
23) Убедитесь в том, что люфт находится в пределах специфи-
кации. <См.PS-62, СЕРВИСНЫЙ ПРЕДЕЛ, ОСМОТР, Распре-
делительная коробка рулевого механизма [МОДЕЛЬ RHD].>
24) Ослабьте регулировочный винт и нанесите жидкую про-
кладку на не менее 1/3 всего периметра резьбы регулировоч-
ного винта.

Жидкая прокладка:

THREE BOND 1141

(1) Нанесите жидкую прокладку на не менее 1/3 всего

периметра.

25) Затяните регулировочный винт.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.4 ft-lb)

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-59

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

ПРИМЕЧАНИЕ
После затяжки с указанным моментом ослабьте его на 25°.

26) Установите запорную гайку. Удерживая регулировочный
винт ключом, затяните запорную гайку с помощью ST.

ST

926230000

ГАЕЧНЫЙ КЛЮЧ

Момент затяжки (Запорная гайка):

39 Н•м (4.0 кгс-м, 28.9 ft-lb)

ПРИМЕЧАНИЕ:
При затяжке запорной гайки удерживайте регулировочный
винт ключом, чтобы он не поворачивался.

27) Установите тяговую штангу в рейку.

Момент затяжки:

90 Н•м (9.0 кгс-м, 65.1 ft-lb)

ПРИМЕЧАНИЕ:
Проверьте сопряженную поверхность рейки и тяговой штанги
на предмет инородных материалов, грязи, пыли и т.д.  В слу-
чае необходимости почистите сопряженную поверхность.

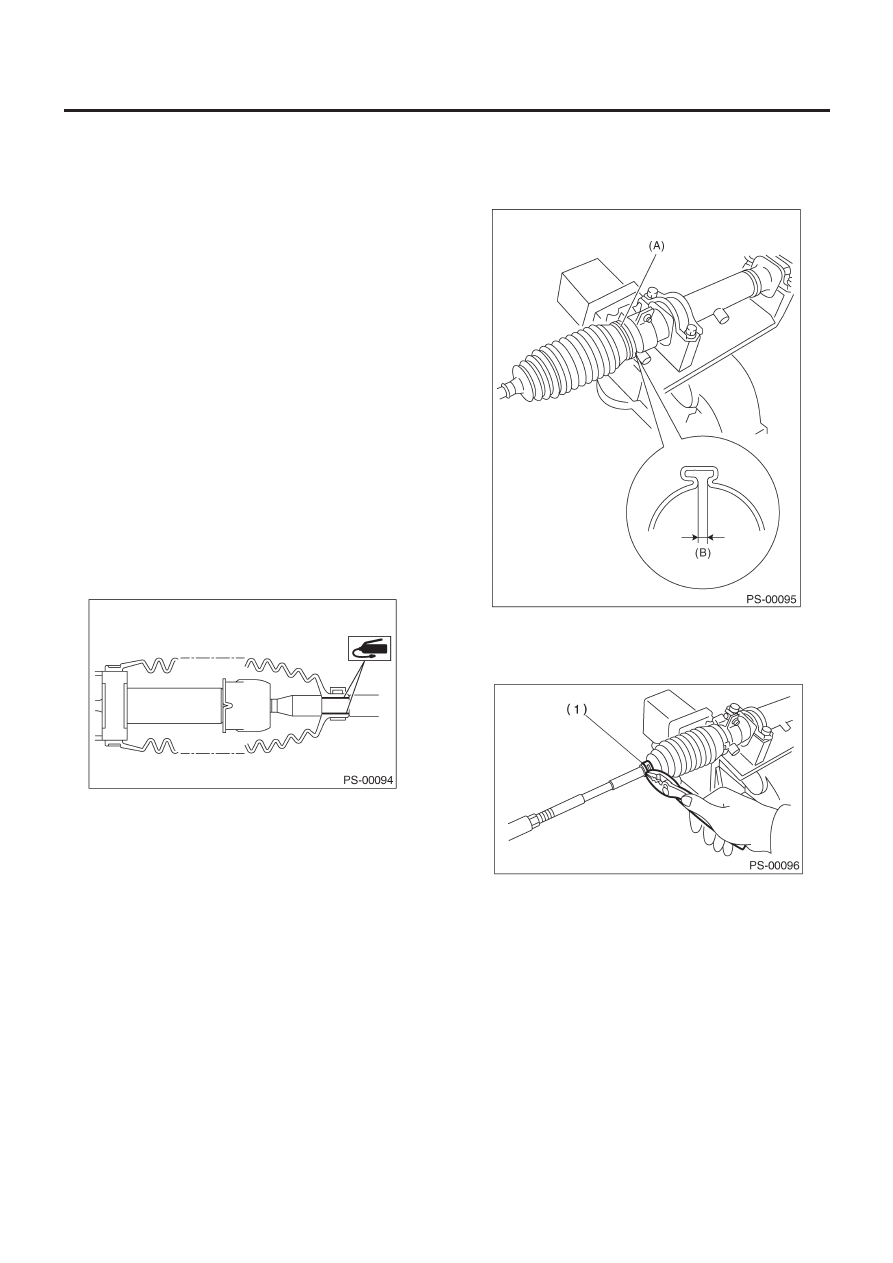

28) Нанесите слой смазки на паз тяговой штанги и установи-
те чехол в кожух.

ПРИМЕЧАНИЕ:
Во время установке убедитесь в том, что чехол не раздут и не
сдут чрезмерно.

29) Подчеканьте чехол так, чтобы расстояние внутри зачека-
ненной части ленты чехла стало 2 мм (0.08 in) или меньше.

ПРИМЕЧАНИЕ:
Используйте новую ленту чехла.

(A) Лента чехла
(B) Менее 2 мм (0.08 in)

30) Зажмите конец чехла с помощью фиксатора (маленький).

(1)    Фиксатор

31) После установки убедитесь в том, что конец чехла нахо-
дится в пазу на тяговой штанге.

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-60

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

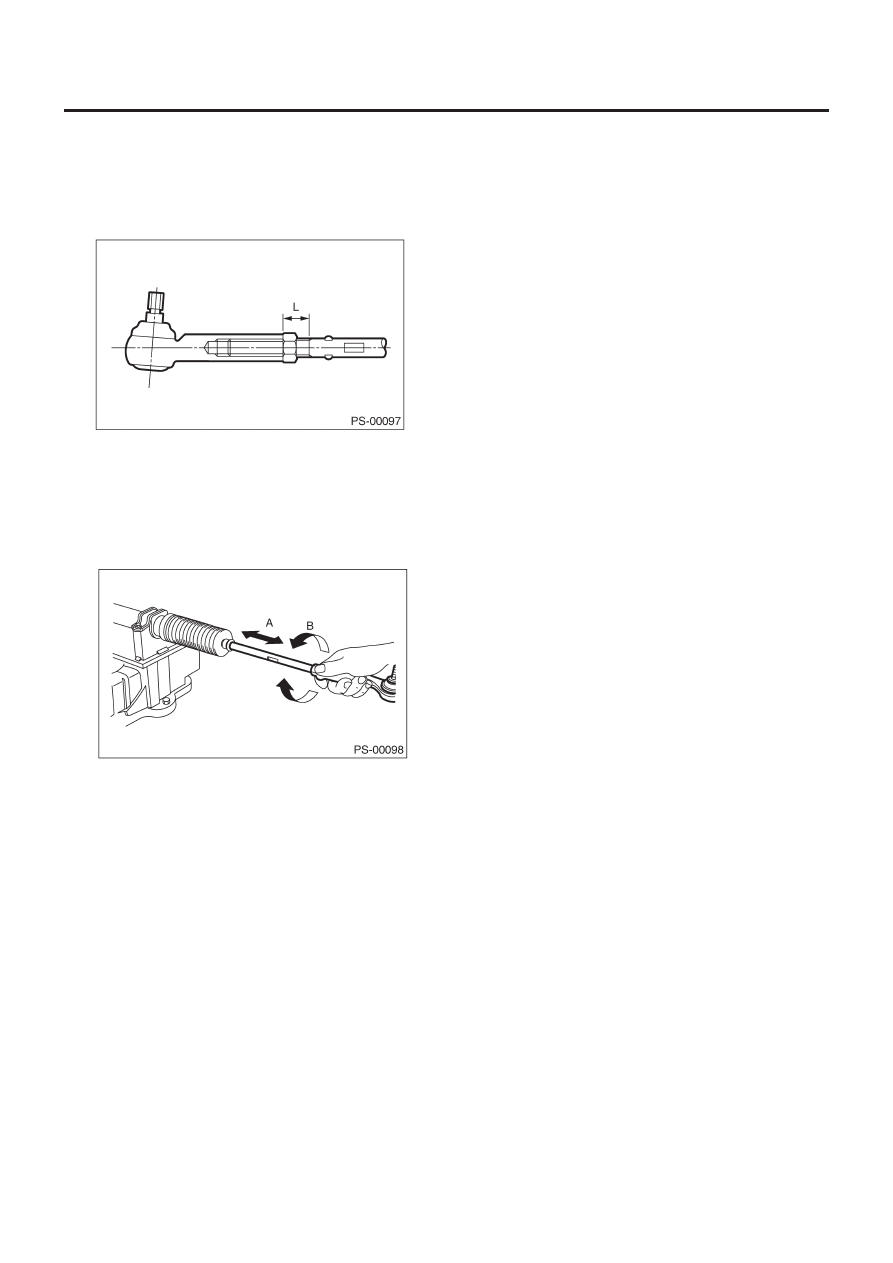

32) Если конец тяговой штанги демонтировался, вкрутите за-
порную гайку и конец тяговой штанги в винтовую часть тяго-
вой штанги, а затем временно затяните запорную гайку в по-
ложении, указанном на рисунке.

Установочная длина тяговой штанги: L

31.2 мм (1.23 in)

33) Проверьте распределительную коробку следующим об-
разом:
"A" Удерживая конец тяговой штанги, максимально быстро
поработайте от упора до упора два-три раза.
"B" Удерживая конец тяговой штанги, медленно поверните ее
по максимально возможному радиусу два-три раза.
После этого убедитесь в том, что башмак установлен в ука-
занном положении без сдутия.

34) Снимите распределительную коробку с ST.

ST

926200000

СТЕНД

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА [МОДЕЛЬ RHD]

PS-61

СИСТЕМА УСИЛИТЕЛЯ (УСИЛИТЕЛЬ РУЛЯ)

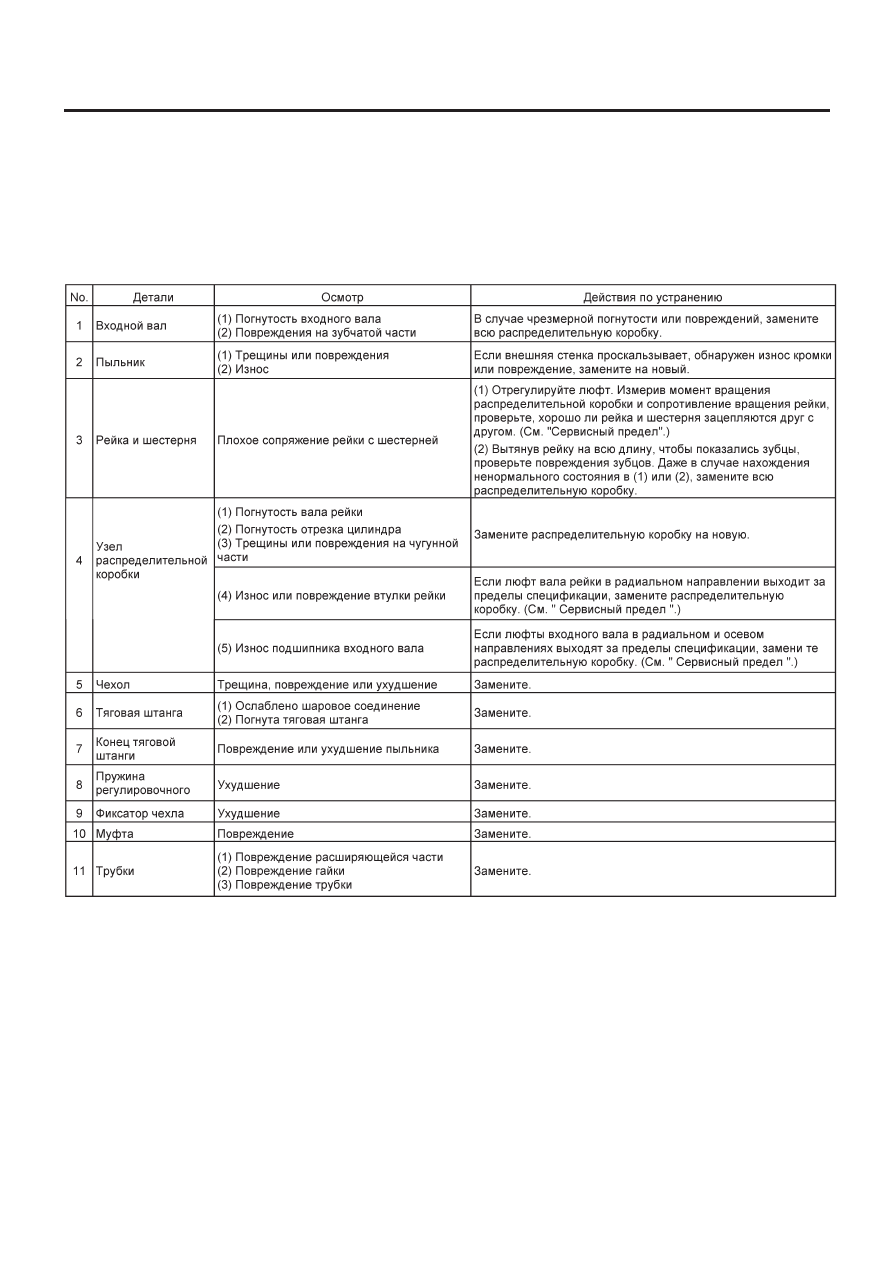

E:   ОСМОТР

1.  ОБЩИЙ ОСМОТР

1) Почистите все разобранные детали и проверьте их на предмет износа, повреждений и других поломок. При необходимости по-
чините или замените их.
2) При разборке проверьте внутреннюю часть распределительной коробки на наличие воды. В случае обнаружения воды тщатель-
но проверьте башмак на предмет повреждений, а пыльник входного вала, регулировочный винт и фиксаторы башмаков–на пред-
мет плохого уплотнения. В случае поломок замените эти детали на новые.
