Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 578

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Модуль управления ABS и узел управления гидравликой (ABSCMиH/U)  . . . . . . . . . . . . . . . . . . . . . .7

3. Управление последовательностью ABS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4. Передний датчик скорости колеса ABS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

5. Задний датчик скорости колеса ABS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

6. Переднее фоническое колесо  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

7. Заднее фоническое колесо  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

8. Датчик G . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

ABS

Стр.

ABS

ОБЩЕЕ ОПИСАНИЕ

ABS-2

ABS

1. Общее описание

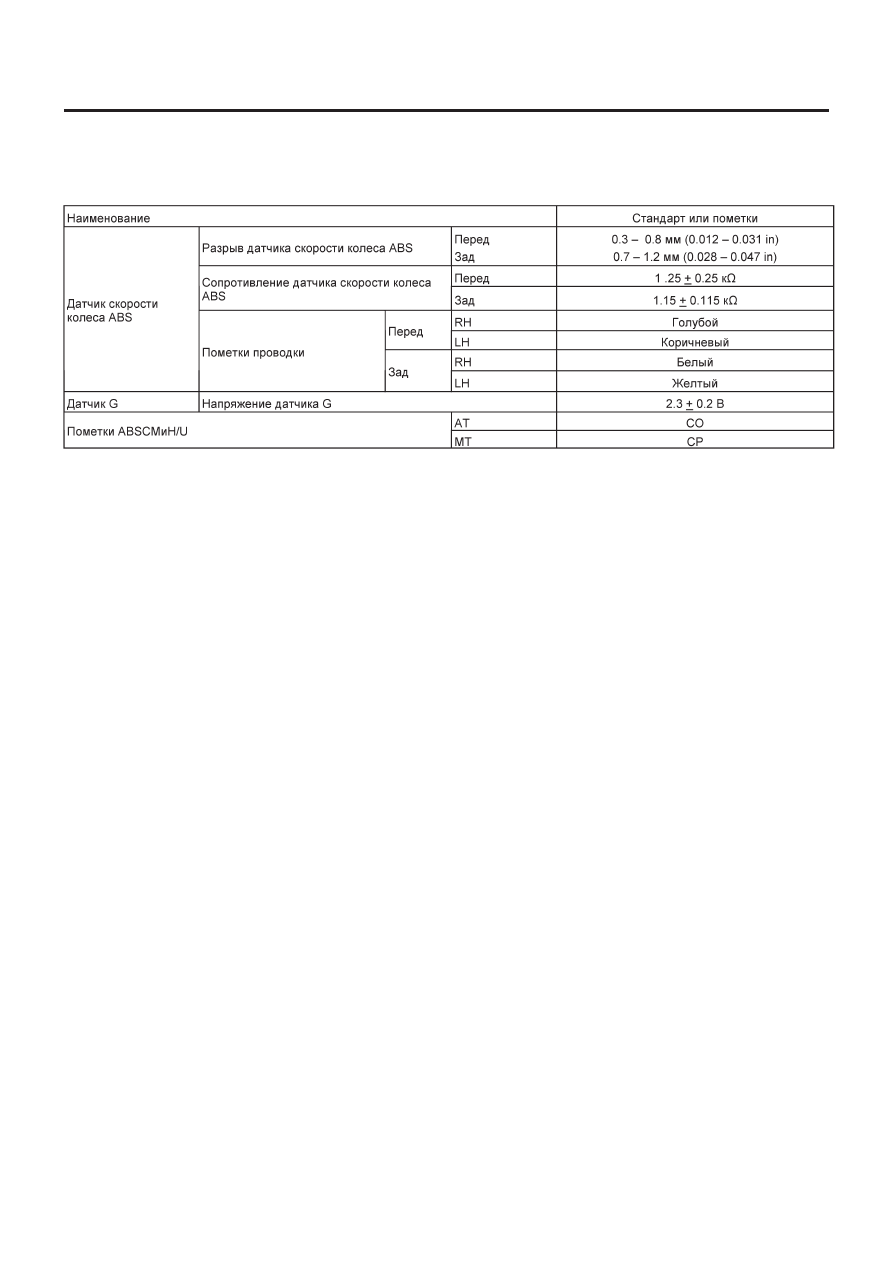

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

ABS-3

ABS

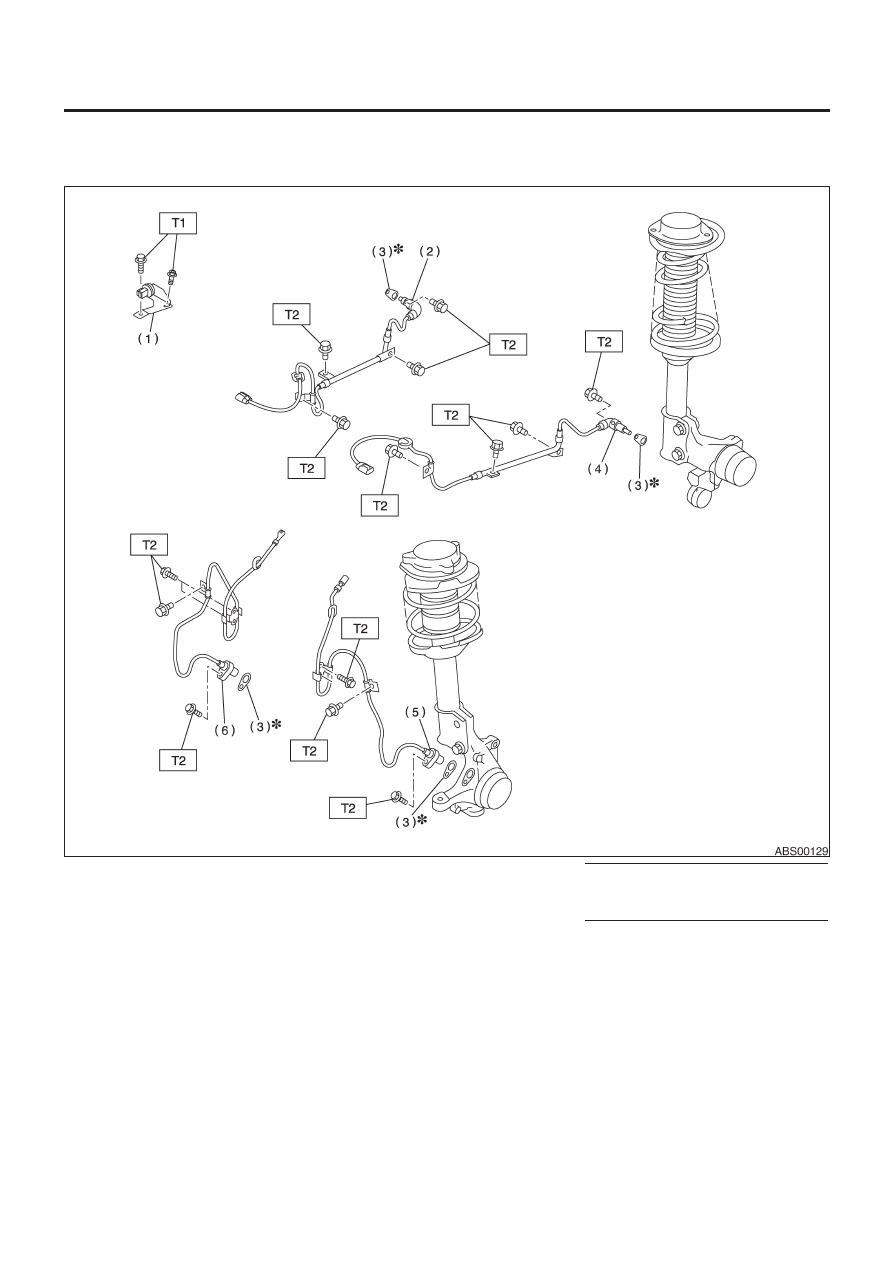

B: КОМПОНЕНТ

1. ДАТЧИК

(1) Датчик G
(2) Задний правый датчик скорости колеса

ABS

(3) Регулировочный расширитель
(4) Задний левый датчик скорости колеса

ABS

(5) Передний левый датчик скорости

колеса ABS

(6) Передний правый датчик скорости

колеса ABS

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   18 (1.8, 13.0)
T2:   33 (3.3, 24)
