Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 474

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-52

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

E:  DTC P0719 НИЗКАЯ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ "B" ГИДРОТРАНСФОРМАТОРА/ТОРМОЗА

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Неполадка переключателя стоп-сигналов или открытая цепь входного сигнала.

СИМПТОМ НЕПОЛАДКИ:
Передача не понижается пи движении на подъем.

ДИАГРАММА ПРОВОДКИ:

Переключатель
стоп-сигналов

К стоп-сигналам

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-53

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-54

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

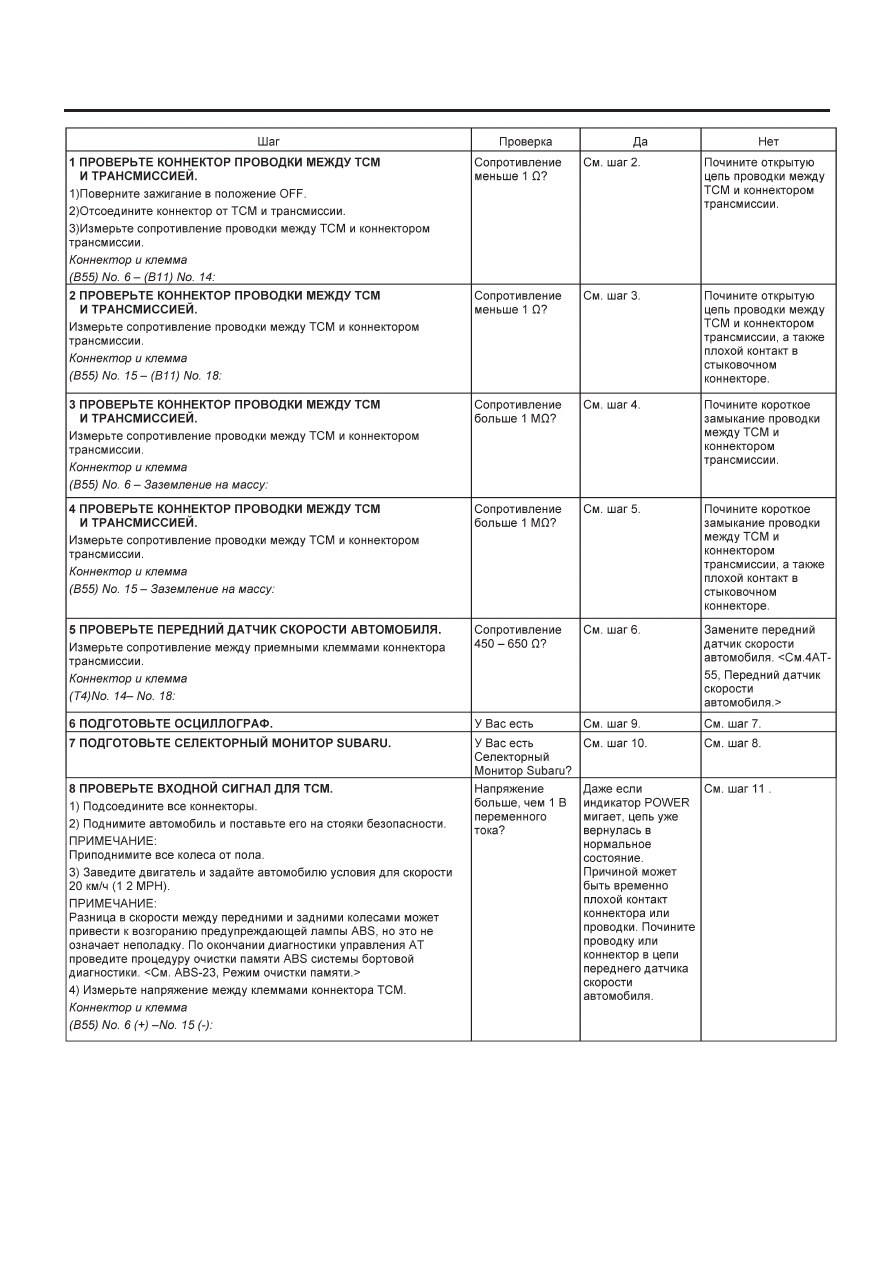

F:   DTC P0720 ЦЕПЬ ВЫХОДА ДАТЧИКА СКОРОСТИ

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
• Сигнал скорости автомобиля ненормален.
• Цепь комбинационного прибора не в порядке.
• Коннектор проводки между TCM и датчиком скорости автомобиля замкнут или открыт.

СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода.
• Двигатель глохнет.
• Плохие ездовые качества.

ДИАГРАММА ПРОВОДКИ:

Передний

датчик

скорости

автомобиля

Защитный
соединитель-
ный коннектор

Модель LHD

Модель RHD

Комбинационный
прибор

Спидометр

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-55

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
