Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 439

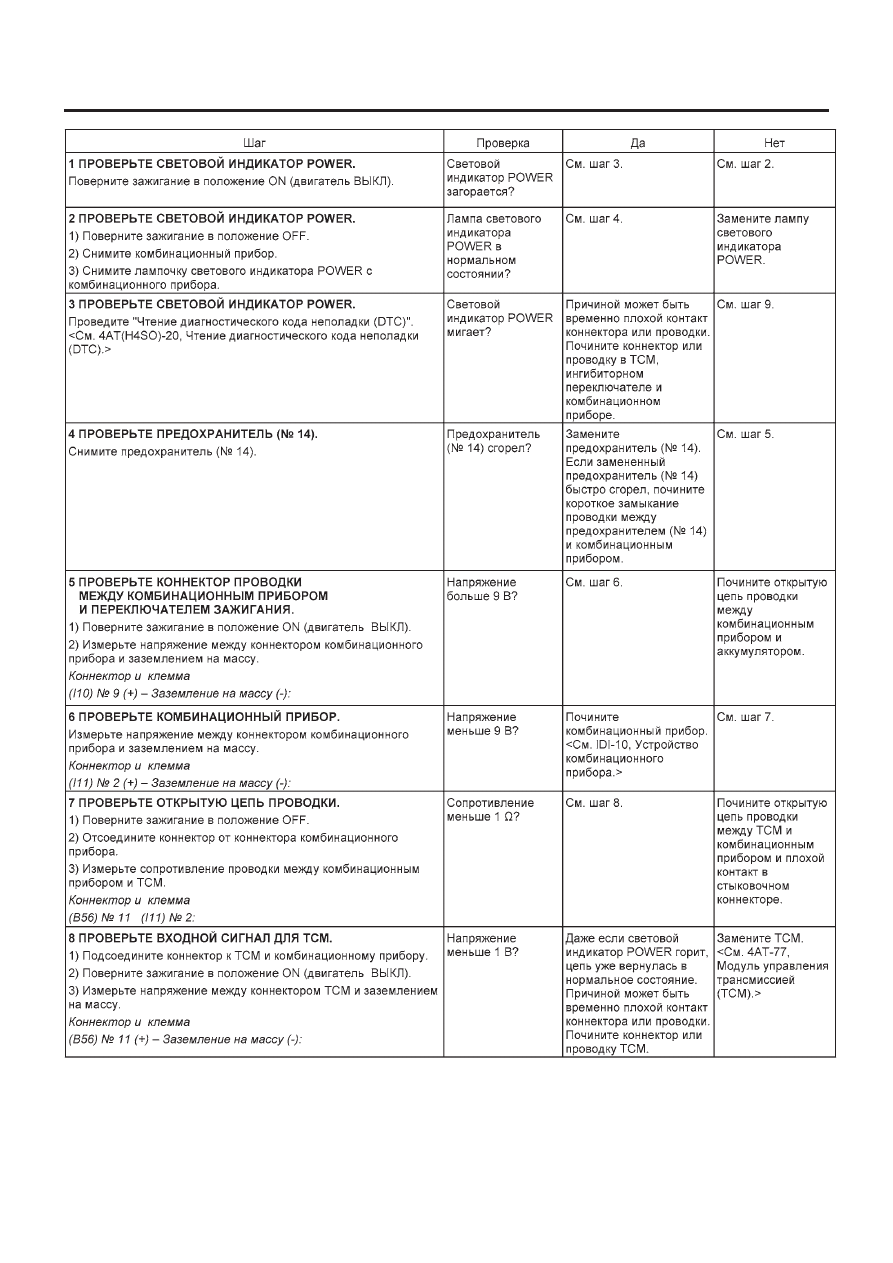

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4SO)-28

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4SO)-29

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4SO)-30

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

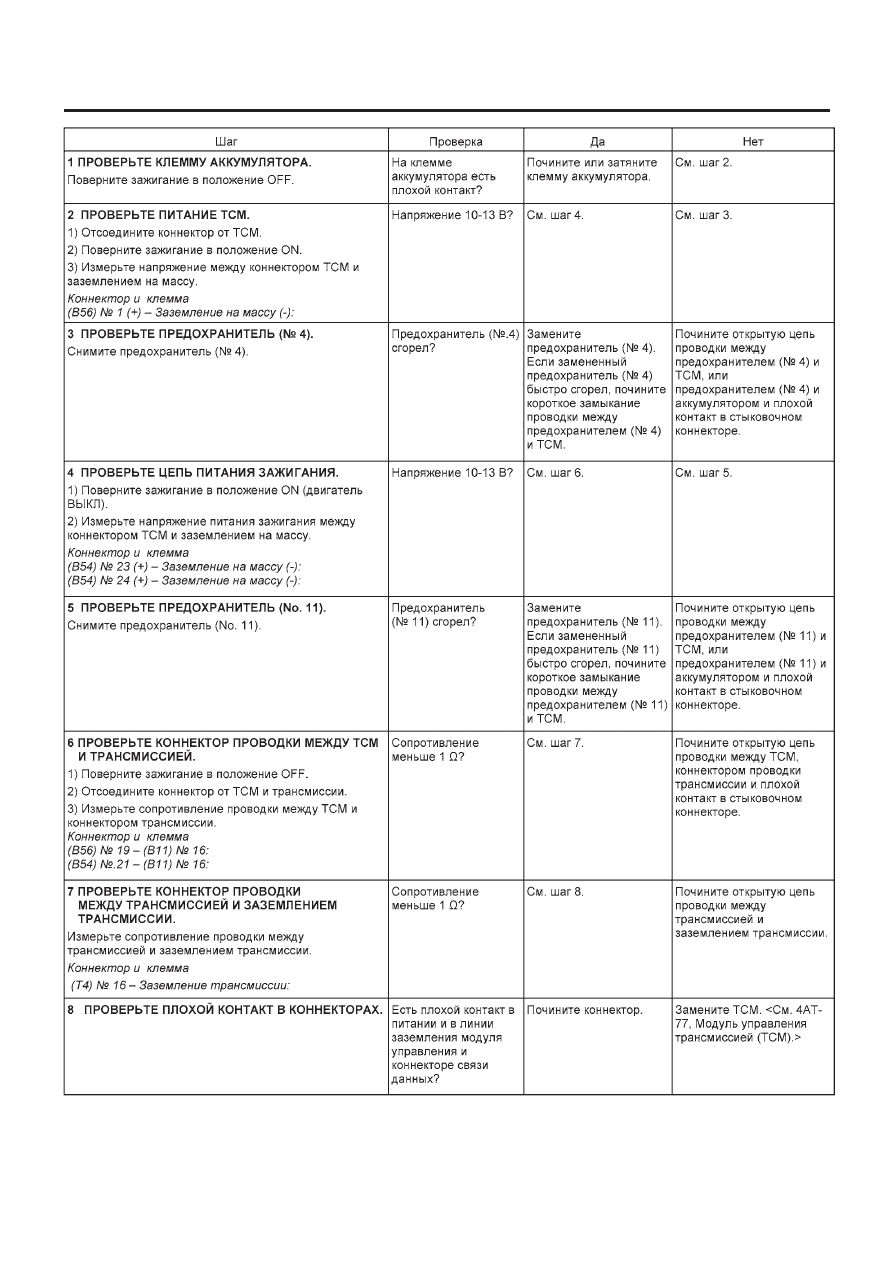

B: ПРОВЕРЬТЕ ПИТАНИЕ И ЛИНИЮ ЗАЗЕМЛЕНИЯ

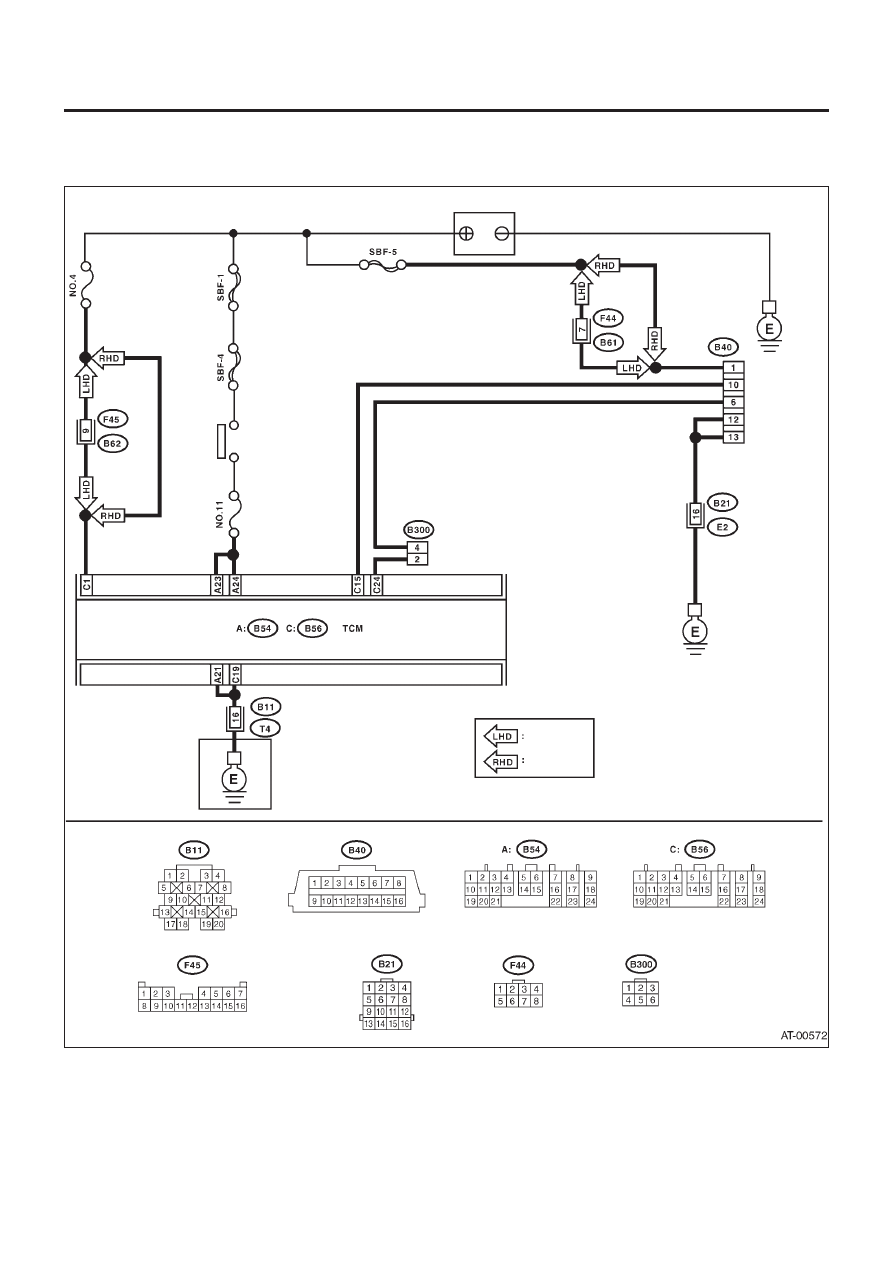

ДИАГРАММА ПРОВОДКИ:

Модель LHD

Модель RHD

Переключатель
зажигания

Коннектор
связи данных

Коннектор
проверки
конца линии

Аккумулятор

Трансмиссия

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(H4SO)-31

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
