МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4SO)-8

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

4. Местонахождение электрических компонентов

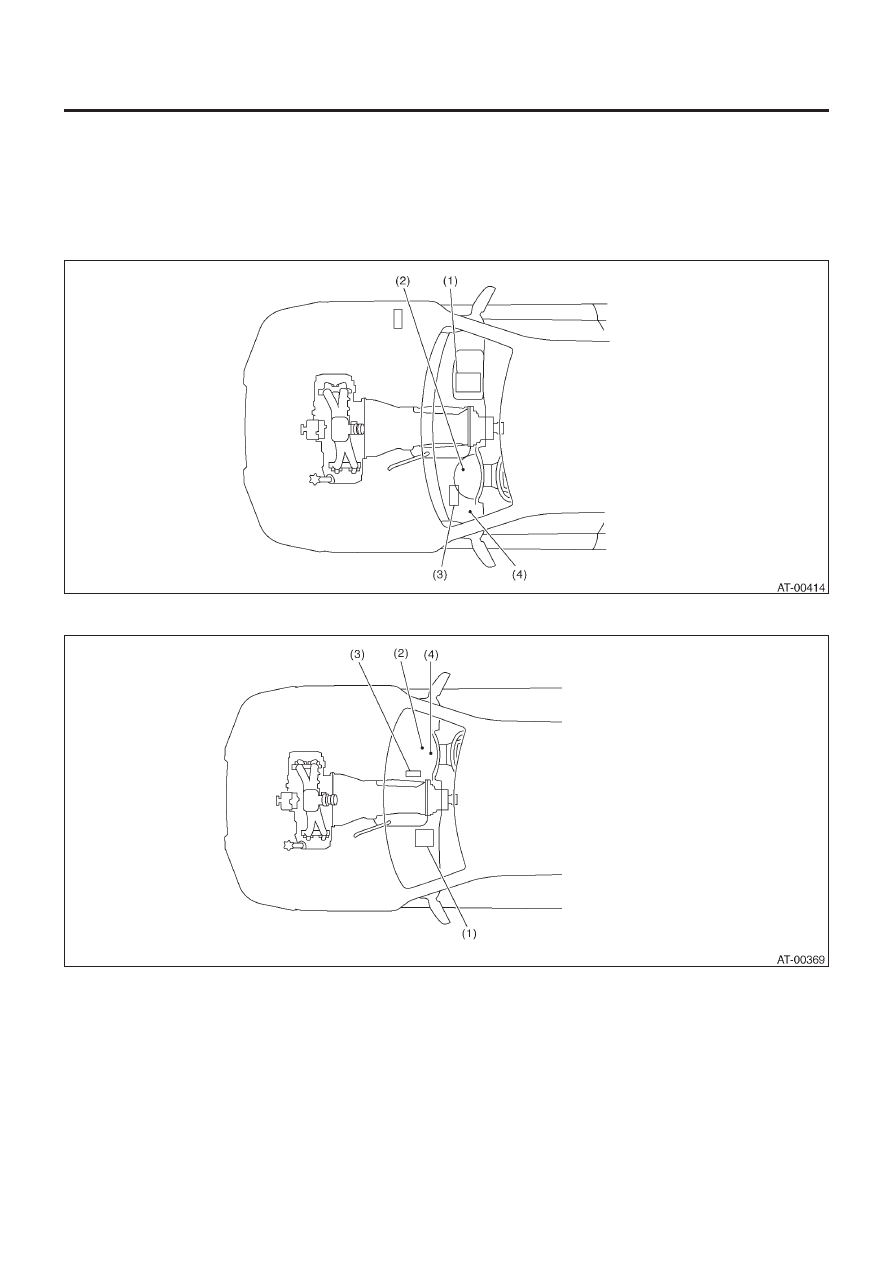

A:  РАСПОЛОЖЕНИЕ

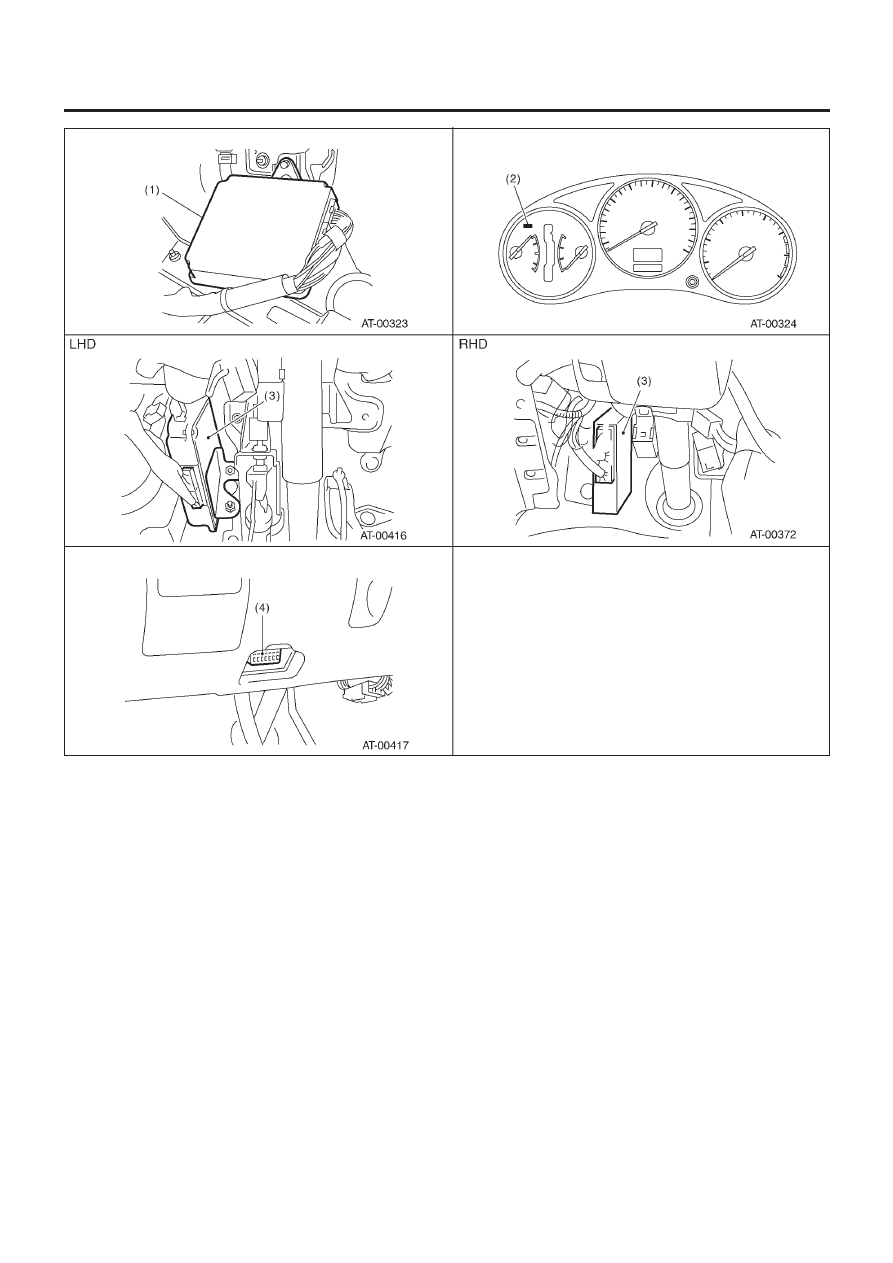

1. МОДУЛЬ УПРАВЛЕНИЯ

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

(1) Модуль управления двигателем (ECM)
(2) Световой индикатор АТ

(Световой индикатор POWER)

(3) Модуль управления трансмиссией

(TCM)

(4) Коннектор связи данных

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4SO)-9

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4SO)-10

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

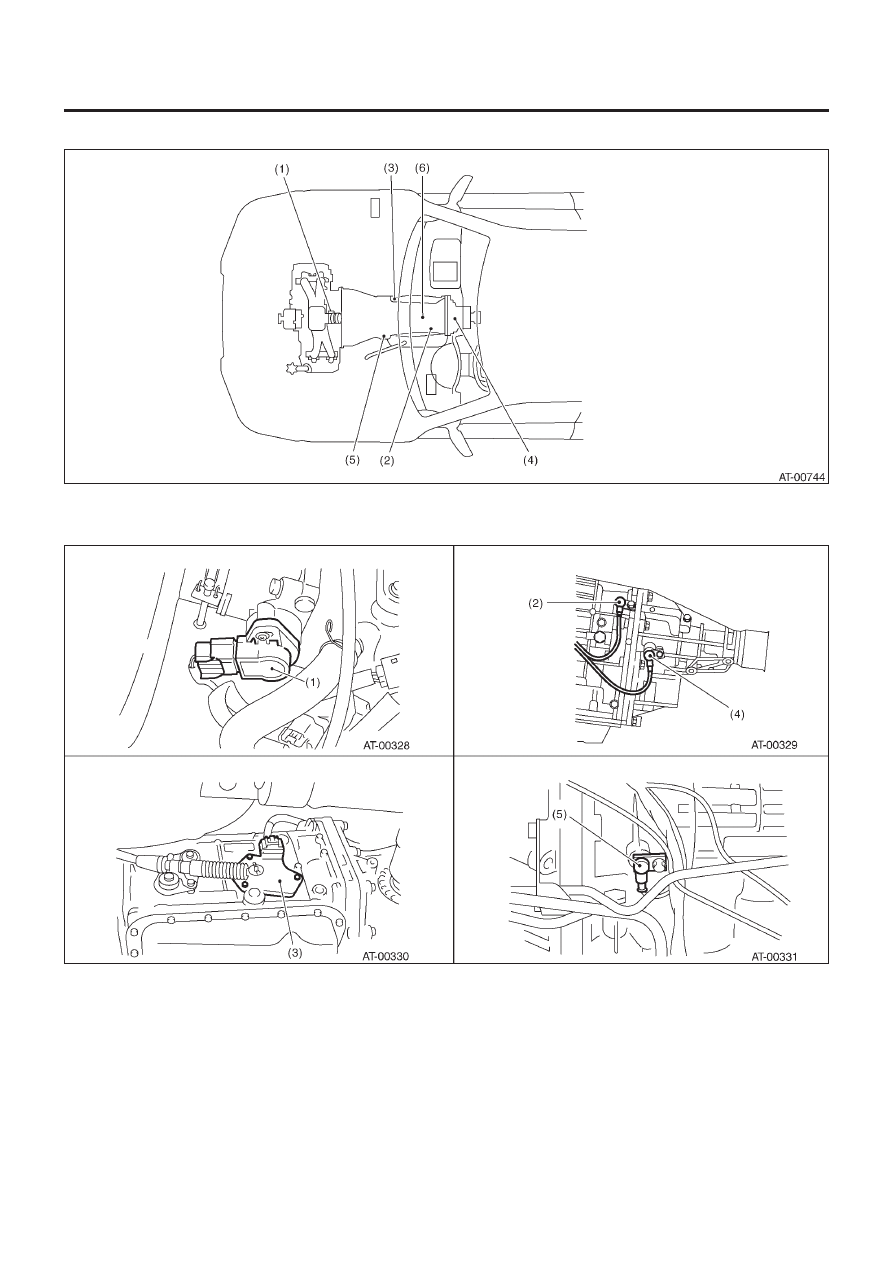

2. ДАТЧИК

(1) Датчик положения дросселя
(2) Передний датчик скорости автомобиля
(3) Ингибиторный переключатель

(4) Задний датчик скорости автомобиля
(5) Датчик скорости турбины

гидротрансформатора

(6) Датчик температуры ATF

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

4AT(H4SO)-11

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

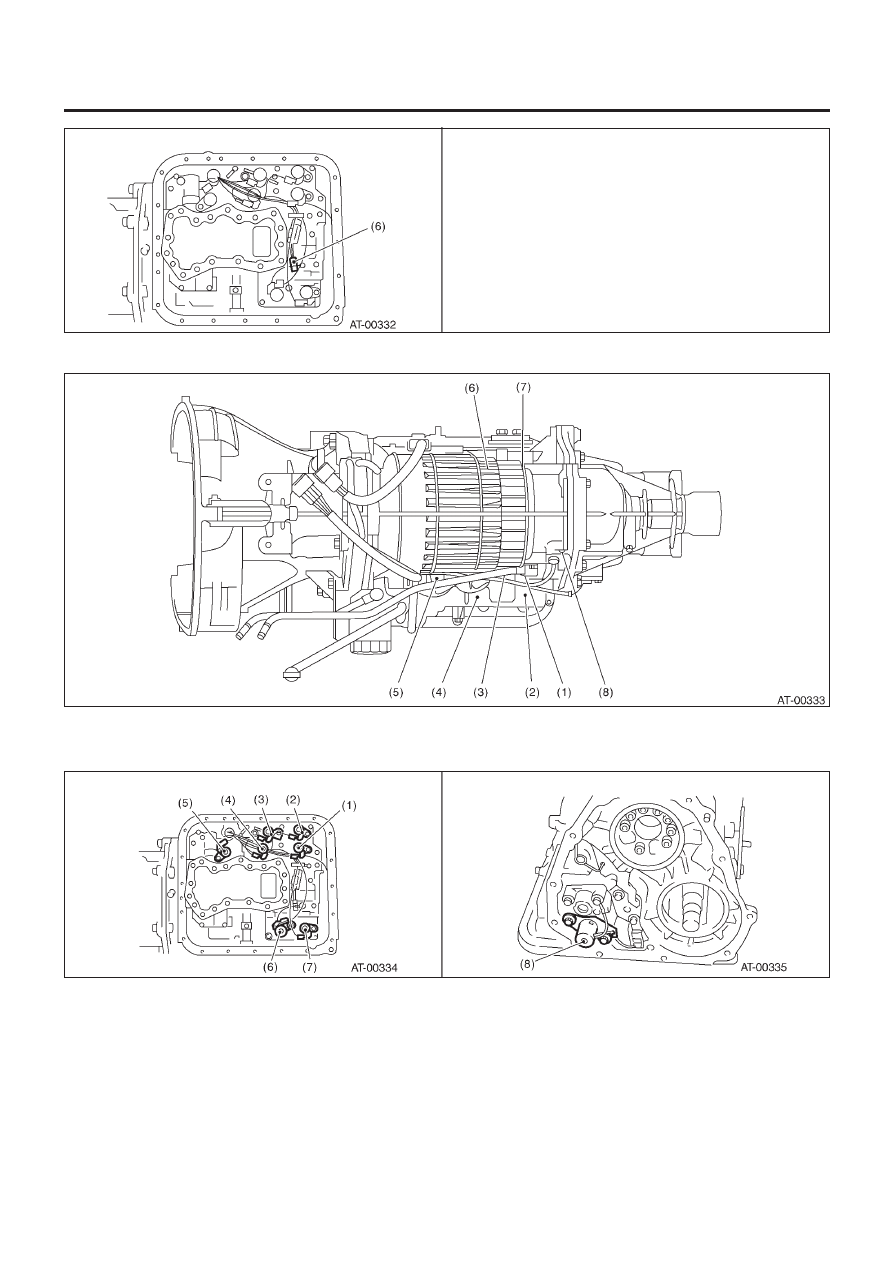

3. СОЛЕНОИД

(1) Соленоид 1
(2) Соленоид 2
(3) Рабочий соленоид линейного давления

(4) Соленоид синхронизации низкой муфты
(5) Блокировочный рабочий соленоид
(6) Рабочий соленоид тормоза 2-4

(7) Соленоид синхронизации тормоза 2-4
(8) Переходный рабочий соленоид
