ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА)

4АТ-84

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

25. Охладитель ATF (с функцией подогрева)

А: ДЕМОНТАЖ

1) Слейте охладитель двигателя См. СО(H4SO)-19, ЗАМЕНА,
Охладитель двигателя.
2) Снимите корпус воздушного фильтра. См. IN(H4S)-6, ДЕ-
МОНТАЖ, Воздушный фильтр.
3) Снимите проводку с кронштейна.

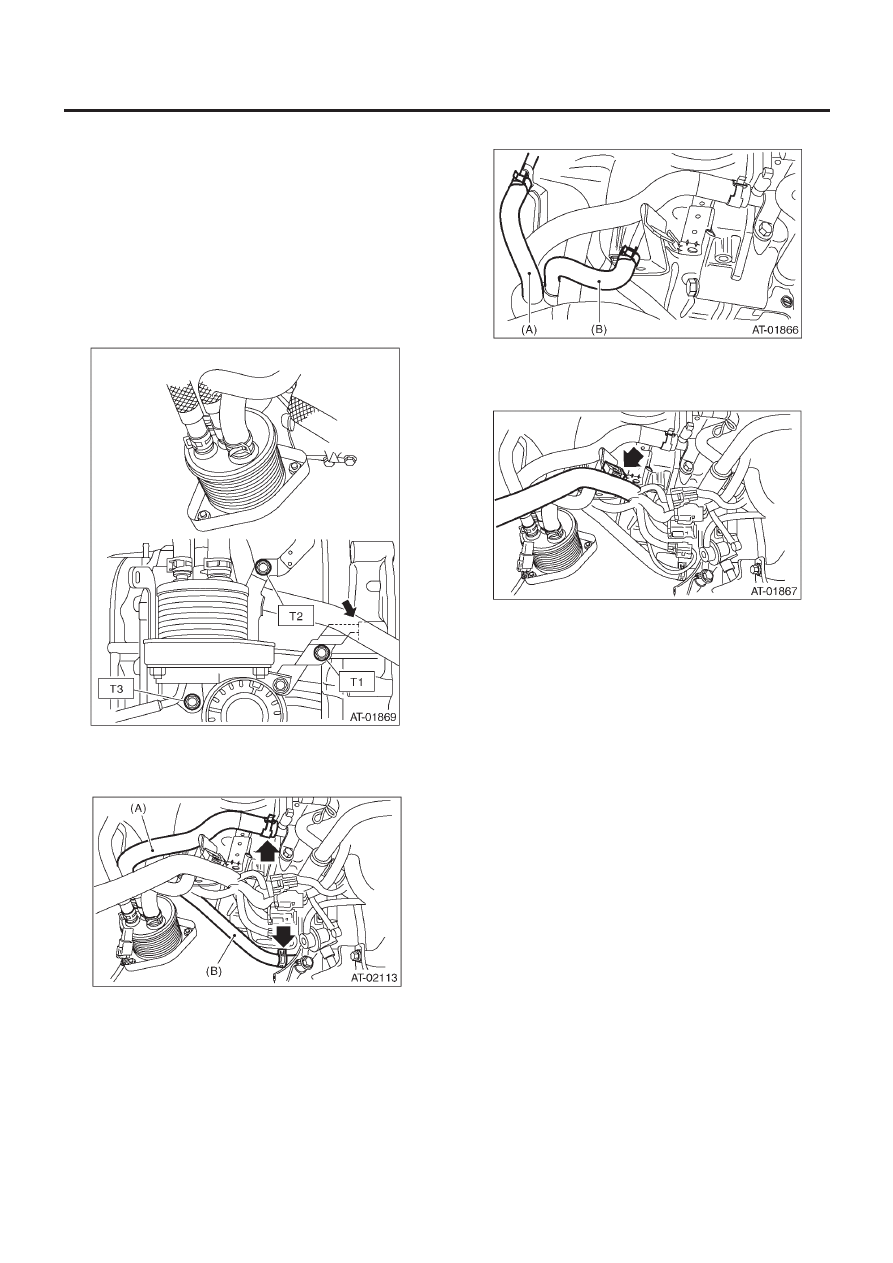

4) Отсоедините шланг от трубки трансмиссии.

(А) Впускная трубка
(В) Выпускная трубка

5) Отсоедините впускной шланг охладителя двигателя от бло-
ка цилиндров и выпускной шланг охладителя двигателя от
верхней части двигателя.

(А) Выпускной шланг
(В) Впускной шланг

6) Снимите охладитель ATF (с функцией подогрева) с корпуса
трансмиссии, а затем отсоедините шланг, расположенный
ниже охладителя ATF (с функцией подогрева).

ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА)

4АТ-85

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

В: УСТАНОВКА

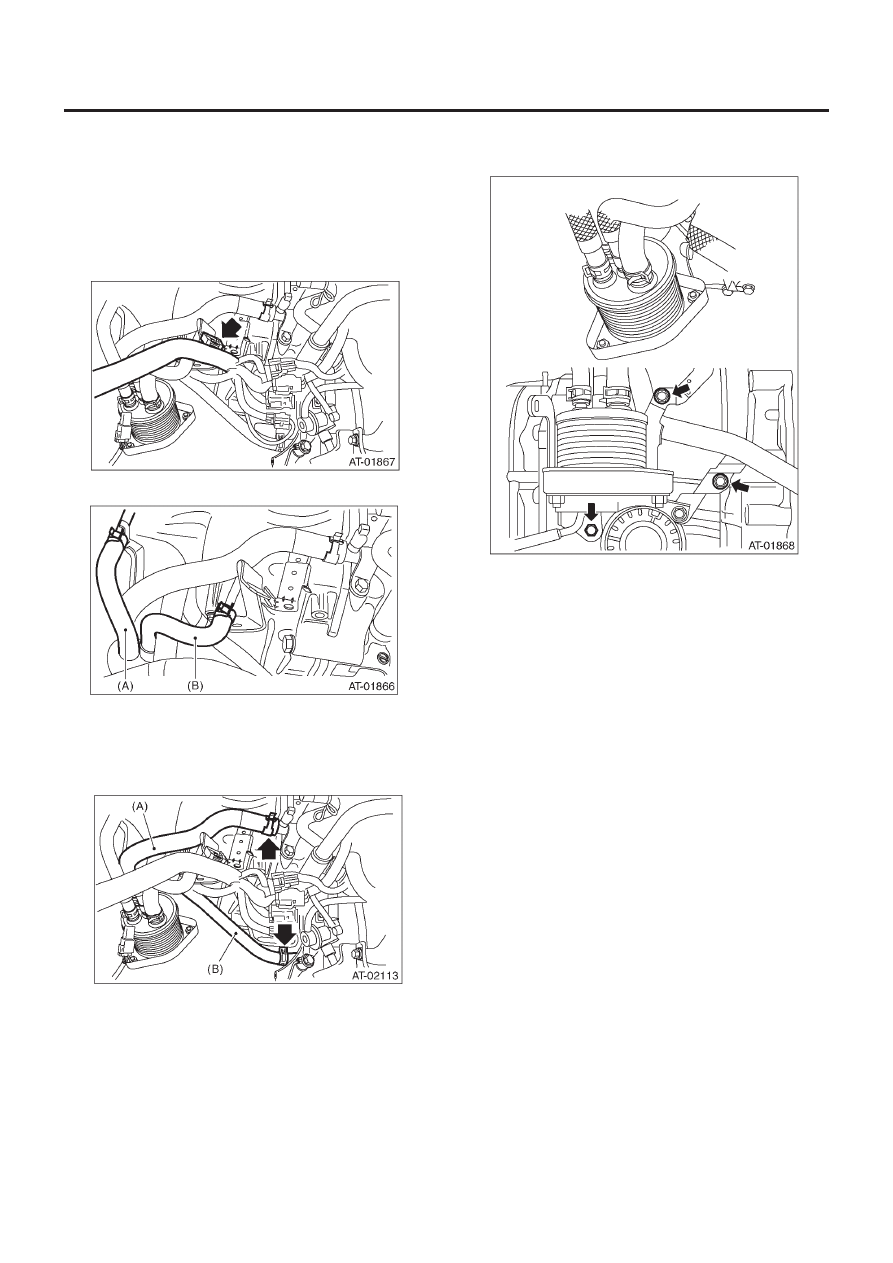

1) Подсоедините шланг к нижней стороне охладителя ATF (с
функцией подогрева), а затем установите охладитель ATF (с
функцией подогрева) на корпус трансмиссии.

ПРИМЕЧАНИЕ
Вставьте кончик кронштейна охладителя ATF в отверстие кор-
пуса гидротрансформатора.

Момент затяжки:

T1: 21 Н•м (2.1 кгс-м, 15.5 ft-lb)
Т2: 23 Н•м (2.3 кгс-м, 17.0 ft-lb)
Т3: 33 Н•м (3.4 кгс-м, 24.3 ft-lb)

2) Подсоедините впускной шланг охладителя двигателя к
блоку цилиндров, а выпускной шланг охладителя двигателя–к
верхней стороне двигателя.

(А) Выпускной шланг
(В) Впускной шланг

3) Подсоедините шланг к трубке на стороне трансмиссии.

(А) Впускная трубка
(В) Выпускная трубка

4) Установите проводку на кронштейн

5) Установите корпус воздушного фильтра. См. IN(H4S)-6,
УСТАНОВКА, Воздушный фильтр.
6) Залейте охладитель двигателя См. СО(H4SO)-19, ЗАМЕНА,
Охладитель двигателя.

ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА)

4АТ-86

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

С: РАЗБОРКА

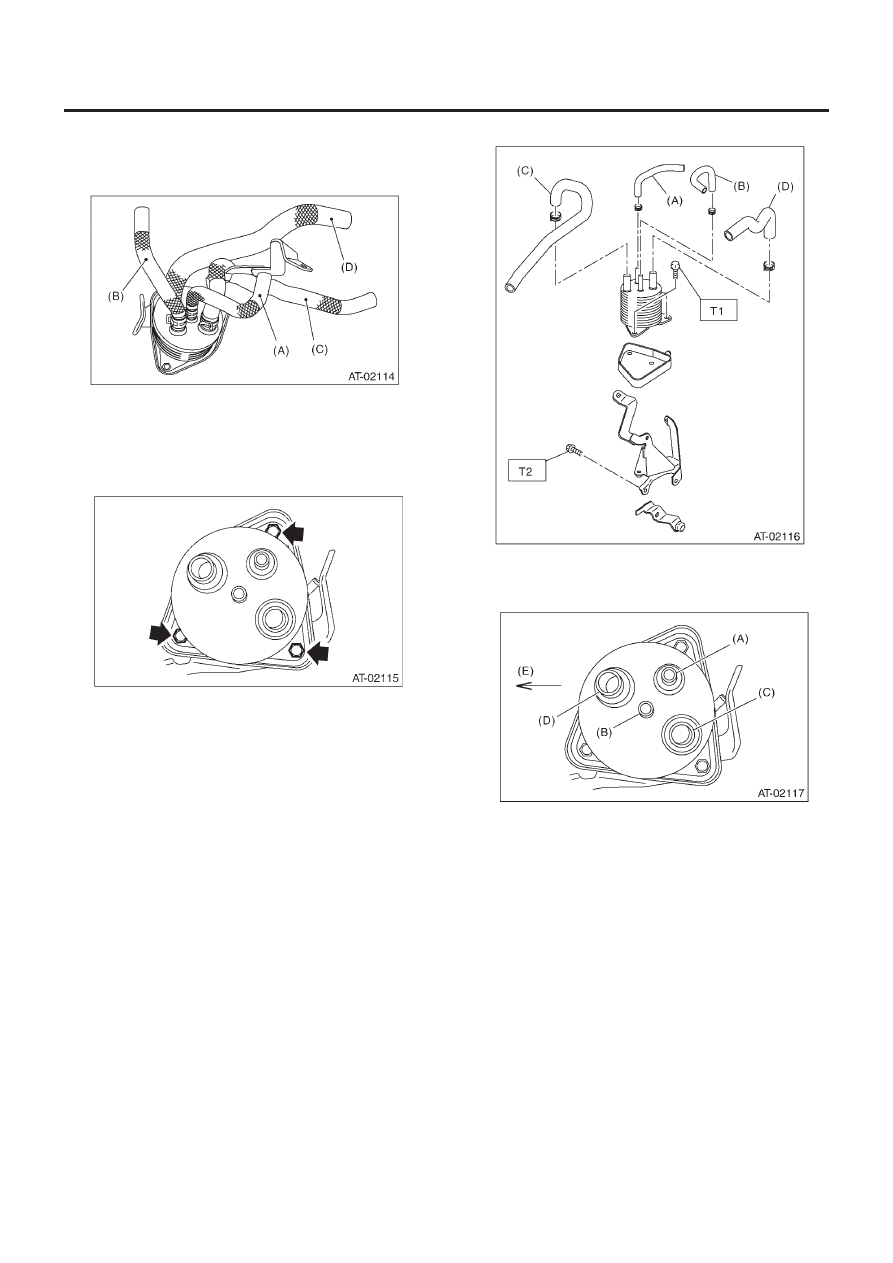

1) Отсоедините каждый коннектор от охладителя ATF (с функ-
цией подогрева).

(A) Выпускной шланг ATF
(B) Впускной шланг ATF
(C) Впускной шланг охладителя двигателя
(D) Выпускной шланг охладителя двигателя

2) Снимите охладитель ATF (с функцией подогрева) с крон-
штейна.

D: СБОРКА

Соберите в обратном порядке.

ОСТОРОЖНО
При подсоединении шланга следите за его направлением.

Момент затяжки:

T1: 23 Н•м (2.3 кгс-м, 17.0 ft-lb)

Т2: 33 Н•м (3.4 кгс-м, 24.3 ft-lb)

(A) Впускной шланг ATF
(B) Выпускной шланг ATF
(C) Выпускной шланг охладителя двигателя
(D) Впускной шланг охладителя двигателя

(A) Впуск ATF
(B) Выпуск ATF
(C) Выпуск охладителя двигателя
(D) Впуск охладителя двигателя
(E) Вперед

Е: ОСМОТР

Проверьте охладитель ATF (с функцией подогрева) на пред-
мет повреждений.

ВЕНТИЛЯЦИОННЫЙ ШЛАНГ

4АТ-87

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

26. Вентиляционный шланг

A:  ДЕМОНТАЖ

1) Снимите корпус воздушного фильтра (модель не турбо).
<См.  IN(H4SO)-6,   ДЕМОНТАЖ,  Воздушный фильтр.>
2) Снимите интеркулер. (модель турбо) <См. IN(H4DOTC)-10,
ДЕМОНТАЖ, Интеркулер.>

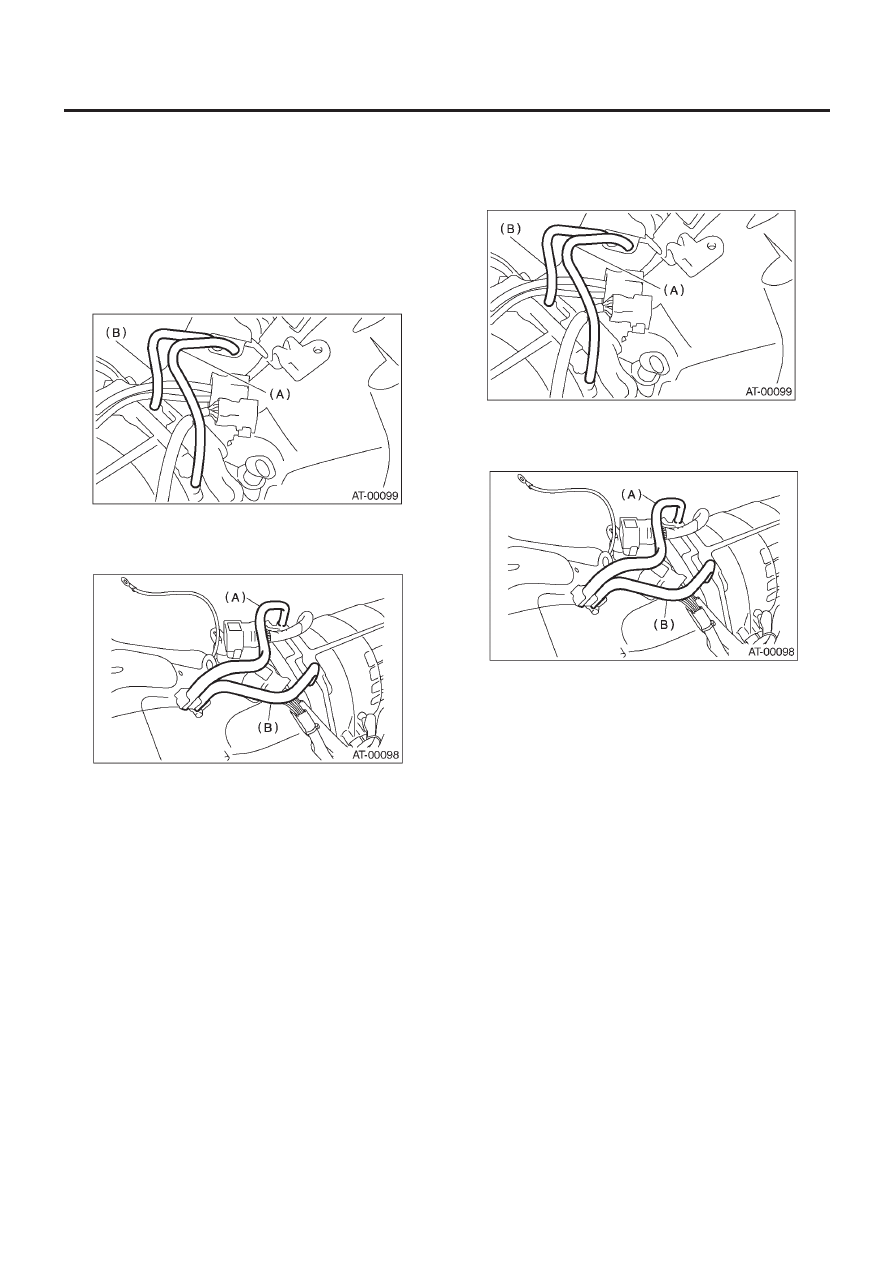

3) Отсоедините вентиляционный шланг.

• Модель не турбо

(A) Вентиляционный шланг (корпус трансмиссии)
(B) Вентиляционный шланг (кожух масляного насоса)

• Модель турбо

(A) Вентиляционный шланг (корпус трансмиссии)
(B) Вентиляционный шланг (кожух масляного насоса)

B:  УСТАНОВКА

1) Установите вентиляционный шланг.

• Модель не турбо

(A) Вентиляционный шланг (корпус трансмиссии)
(B) Вентиляционный шланг (кожух масляного насоса)

• Модель турбо

(A) Вентиляционный шланг (корпус трансмиссии)
(B) Вентиляционный шланг (кожух масляного насоса)

2) Установите корпус воздушного фильтра (модель не турбо).
<См. IN(H4SO)-6, УСТАНОВКА, Воздушный фильтр.>
3) Установите интеркулер. (модель турбо) <См. IN(H4DOTC)-
11, УСТАНОВКА, Интеркулер.>

C: ОСМОТР

Убедитесь в том, что шланг не треснул и не забит.
