Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 354

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-120

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-121

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

W:   DTC P0223 ВЫСОКИЙ ВХОД ЦЕПИ ДАТЧИКА/ПЕРЕКЛЮЧАТЕЛЯ "B"

ПОЛОЖЕНИЯ ДРОССЕЛЯ/ПЕДАЛИ

УСЛОВИЯ ОПРЕДЕЛНИЯ DTC:
Сразу после обнаружения неполадки

СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода
• Плохие ездовые качества
• Двигатель глохнет.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-122

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

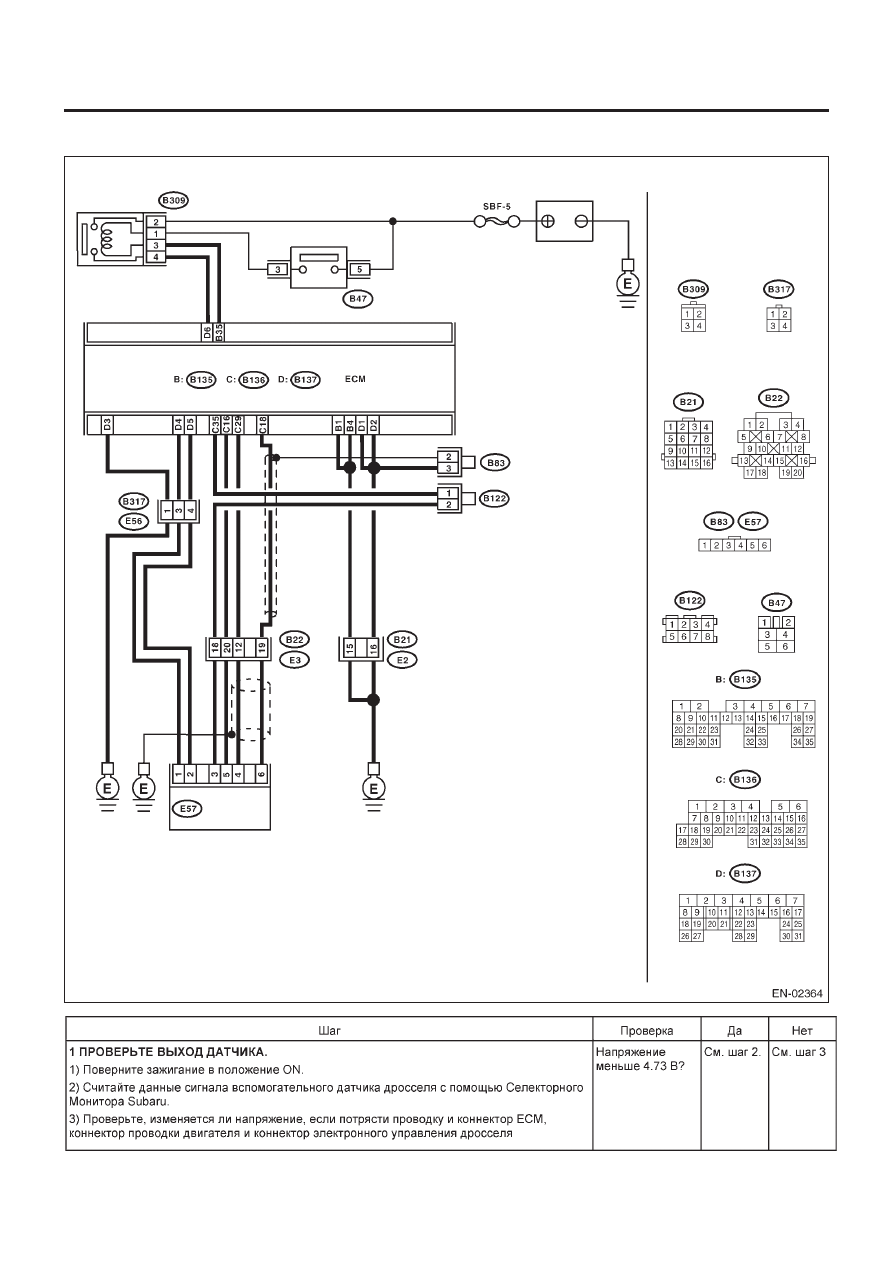

ДИАГРАММА ПРОВОДКИ

Электронное
управление
дросселя

Главное реле

Аккумулятор

Реле
электронного
управления
дросселя

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-123

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
