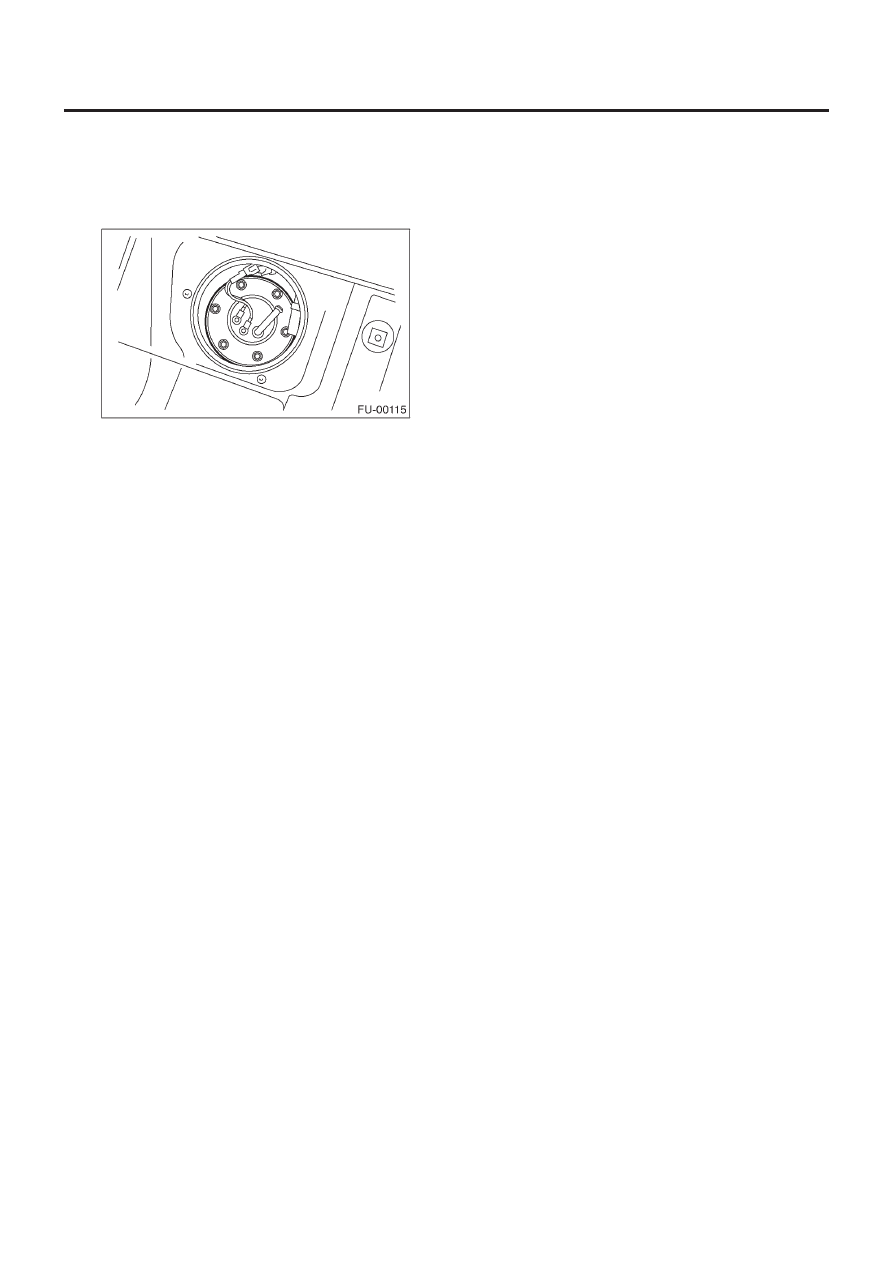

ДАТЧИК УРОВНЯ ТОПЛИВА НИЖЕ МИНИМАЛЬНОГО

FU(H4DOTC 2.5)-56

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)

ТОПЛИВНЫЙ ФИЛЬТР

FU(H4DOTC 2.5)-57

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

27. Топливный фильтр

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Ослабьте давление топлива. <См. FU(H4DOTC 2.5)-45, ОС-
ЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>

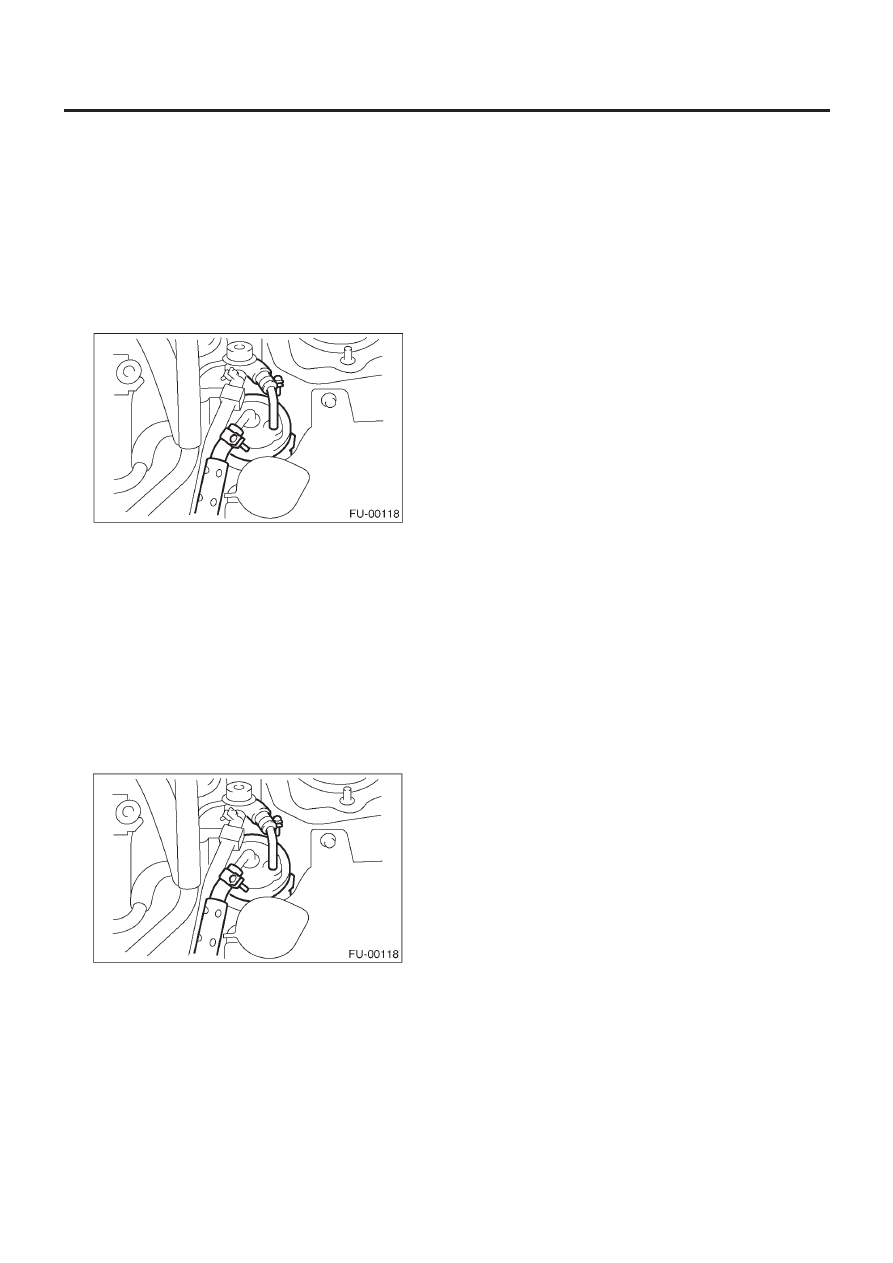

2) Отсоедините шланги подачи топлива от топливного фильтра.

3) Снимите фильтр с держателя.

B:  УСТАНОВКА

ОСТОРОЖНО:
• Если топливные шланги повреждены в соединитель-
ной части, замените их на новые.
• Если зажимы серьезно повреждены, замените их на
новые.

1) Установите все в обратном порядке.
2) Затяните винты зажимов шлангов.

Момент затяжки:

1.25 Н•м (0.13 кгс-м, 0.94 ft-lb)

C: ОСМОТР

1) Проверьте внутреннюю часть топливного фильтра на пред-
мет наличия грязи и осадка воды.
2) В случае засорения, или если достигнут интервал замены,
замените его.
3) В случае обнаружения воды, потрясите его и  удалите воду
через впускной порт.

КЛАПАН ПРЕРЫВАНИЯ ПОДАЧИ ТОПЛИВА

FU(H4DOTC 2.5)-58

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

28. Клапан прерывания подачи топлива

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
• Расположите знаки «Не зажигать огня» вокруг места
проведения работ.
• Следите за тем, чтобы не проливать топливо.

1) Снимите топливный бак. <См. FU(H4DOTC 2.5)-46, ДЕ-
МОНТАЖ, Топливный бак.>
2) Передвиньте зажим и отсоедините шланг испарения от
клапана прерывания подачи топлива.

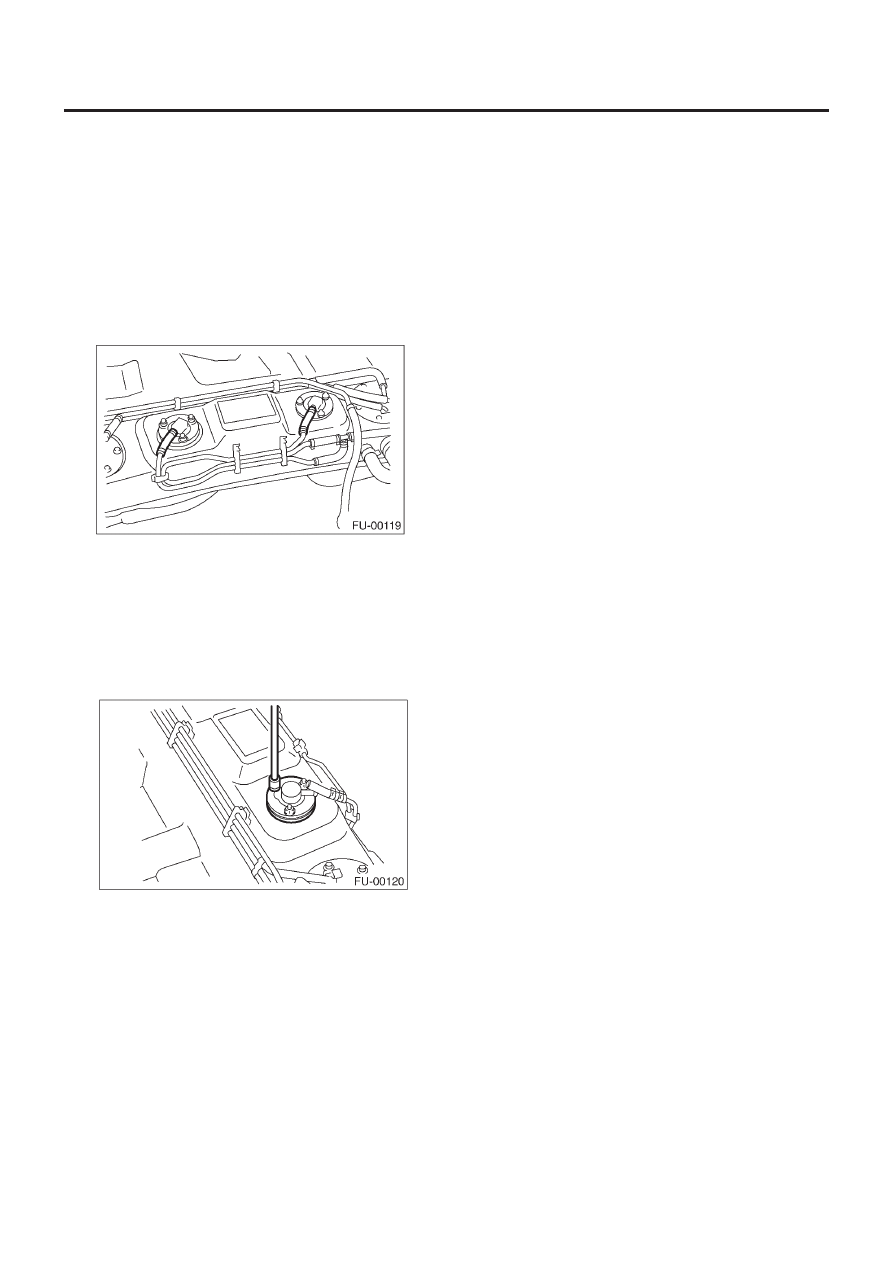

3) Снимите болты, фиксирующие клапан прерывания подачи
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

4.4 Н•м (0.45 кгс-м, 3.3 ft-lb)

ДЕМПФЕРНЫЙ ТОПЛИВНЫЙ КЛАПАН

FU(H4DOTC 2.5)-59

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

29. Демпферный топливный клапан

A:  ДЕМОНТАЖ

1) Ослабьте давление топлива. <См. FU(H4DOTC 2.5)-45, ОС-
ЛАБЛЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>

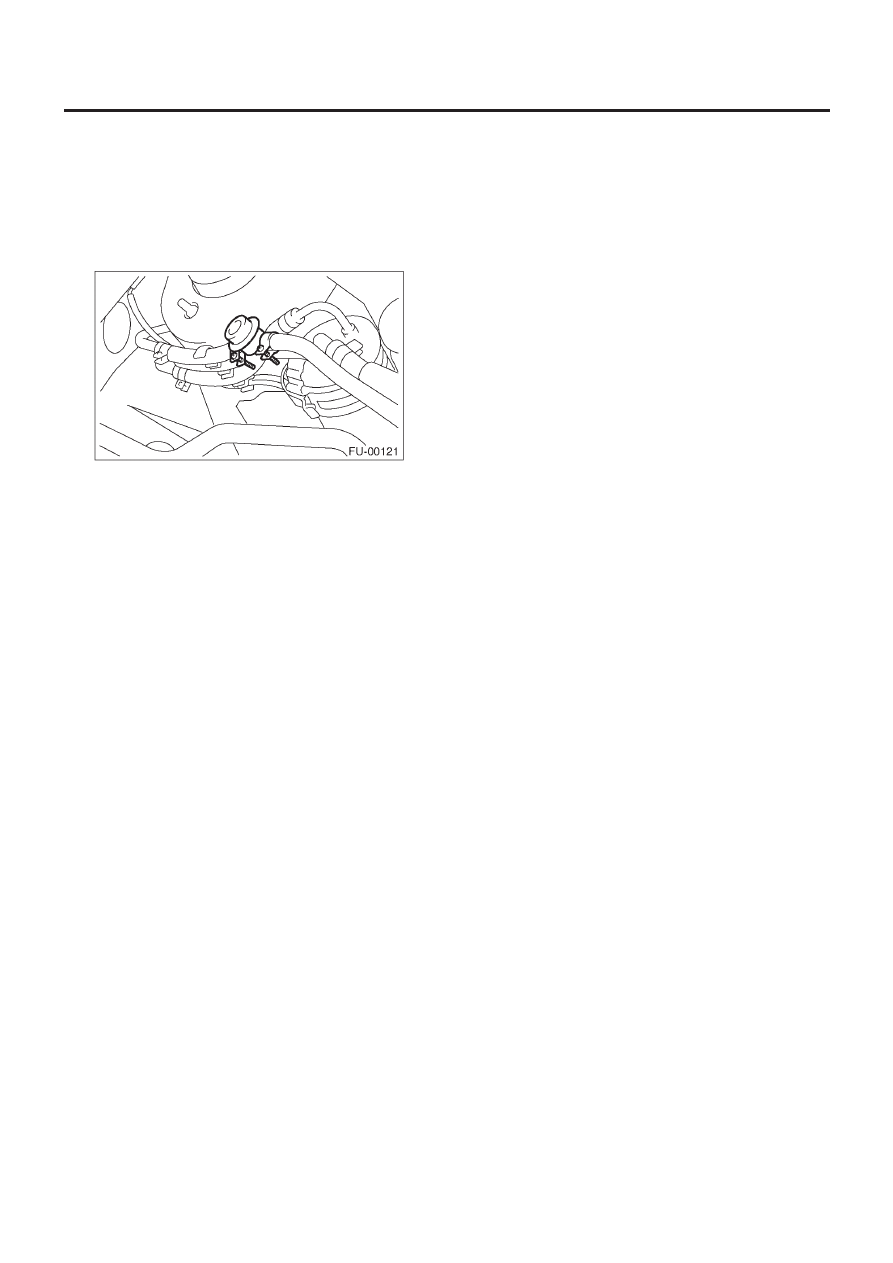

2) Снимите демпферный топливный клапан с линии возврата
топлива.

B:  УСТАНОВКА

Установите в обратном порядке.
