СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-54

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ.

ДИАГНОЗ:
Цепь светового индикатора неполадки замкнута.

СИМПТОМ НЕПОЛАДКИ:
Хотя световой индикатор неполадки загорается при работающем двигателе, DTC не высвечивается на Селекторном Мониторе
Subaru или на инструменте общего сканирования OBD-II.

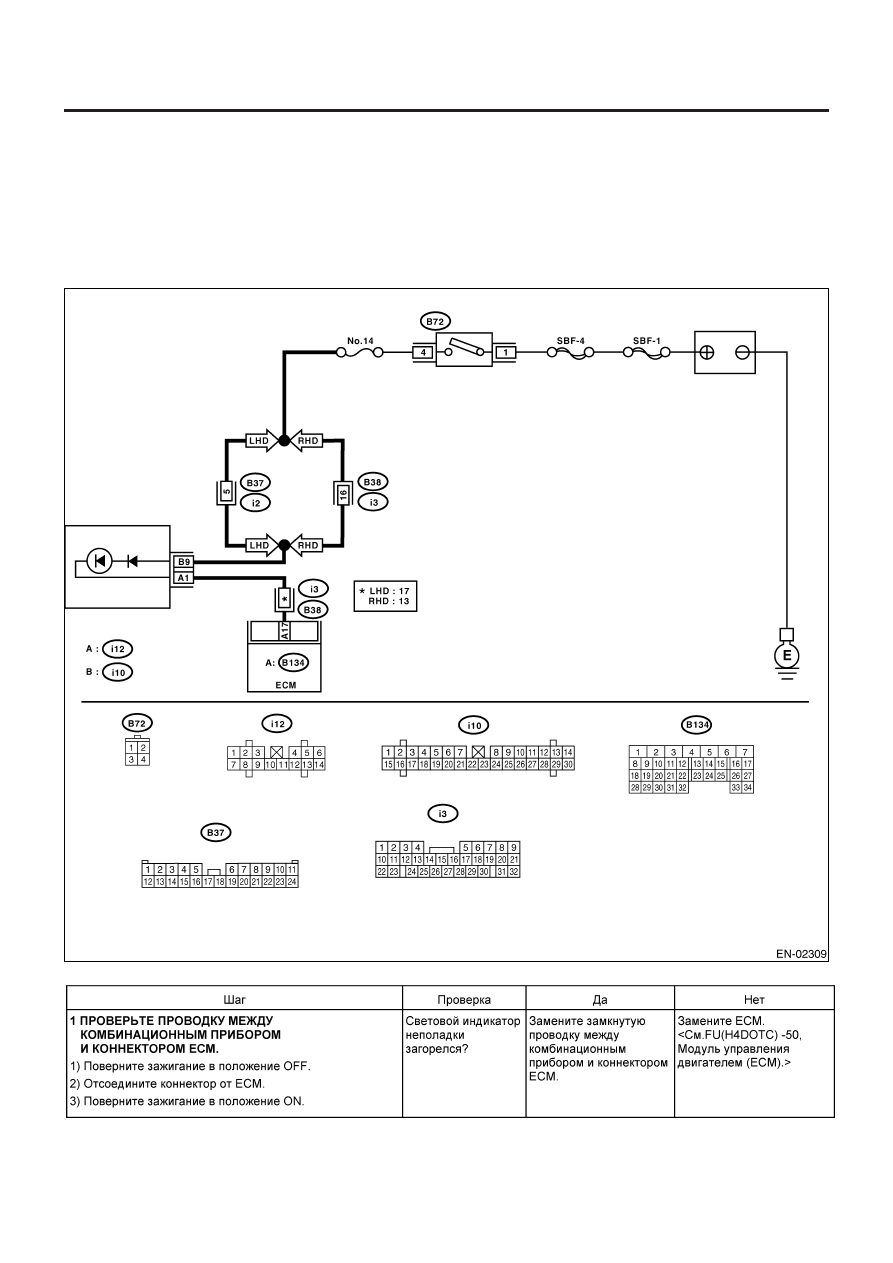

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-55

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

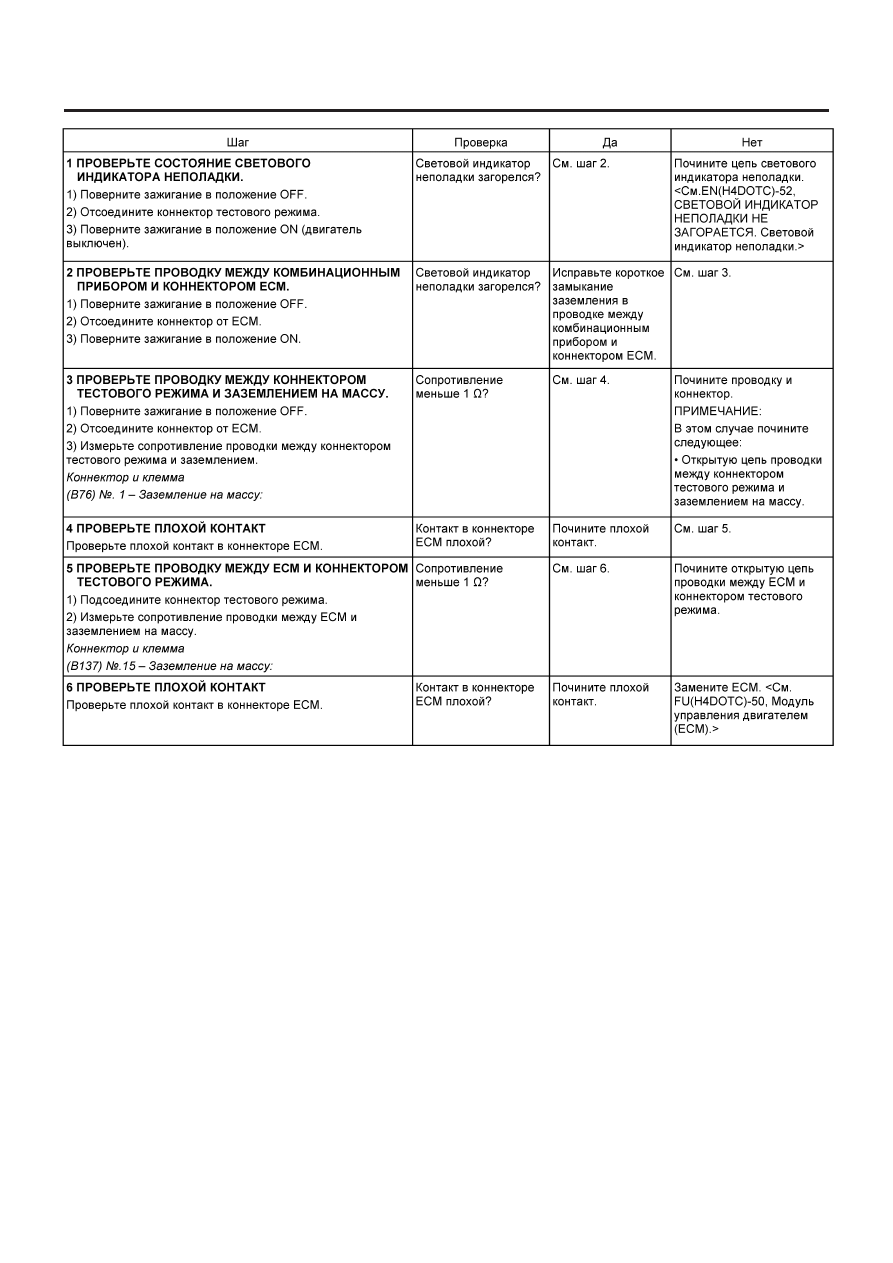

E:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ МИГАЕТ С ПЕРИОДИЧНОСТЬЮ 3 ГЦ.

ДИАГНОЗ:
• Цепь светового индикатора неполадки открыта или замкнута.
• Цепь коннектора тестового режима открыта.

СИМПТОМ НЕПОЛАДКИ:
При режиме осмотра световой индикатор неполадки не мигает с частотой 3 Гц.

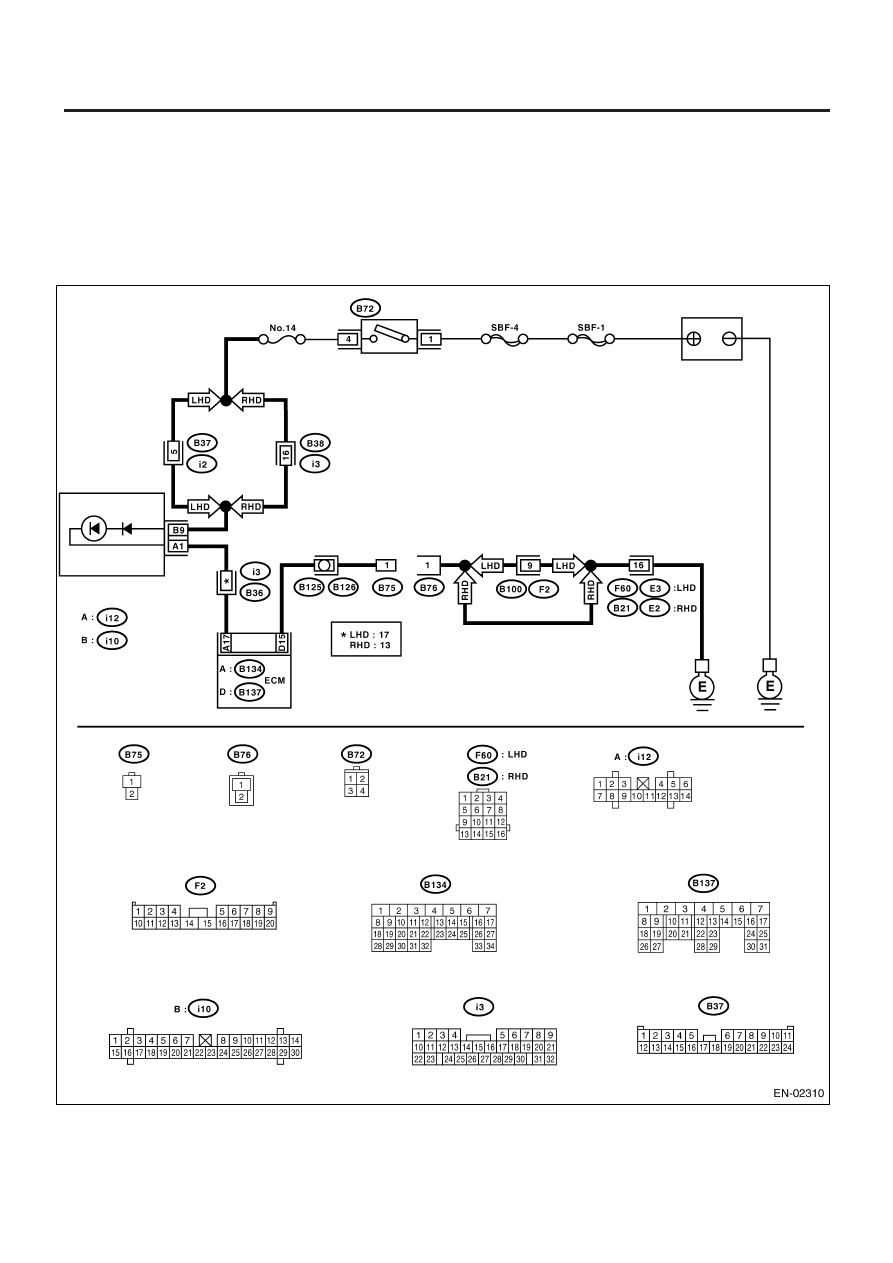

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-56

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC)-57

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F:   СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКТ ПРОДОЛЖАЕТ МИГАТЬ С ЧАСТОТОЙ 3 ГЦ.

ДИАГНОЗ:
Цепь коннектора тестового режима замкнута.

СИМПТОМ НЕПОЛАДКИ:
Световой индикатор неполадки мигает с частотой 3 Гц при включенном зажигании.

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор
