Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 234
МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
EN(H4DOTC)-22
ДВИГАТЕЛЬ (ДИАГНОСТИКА)

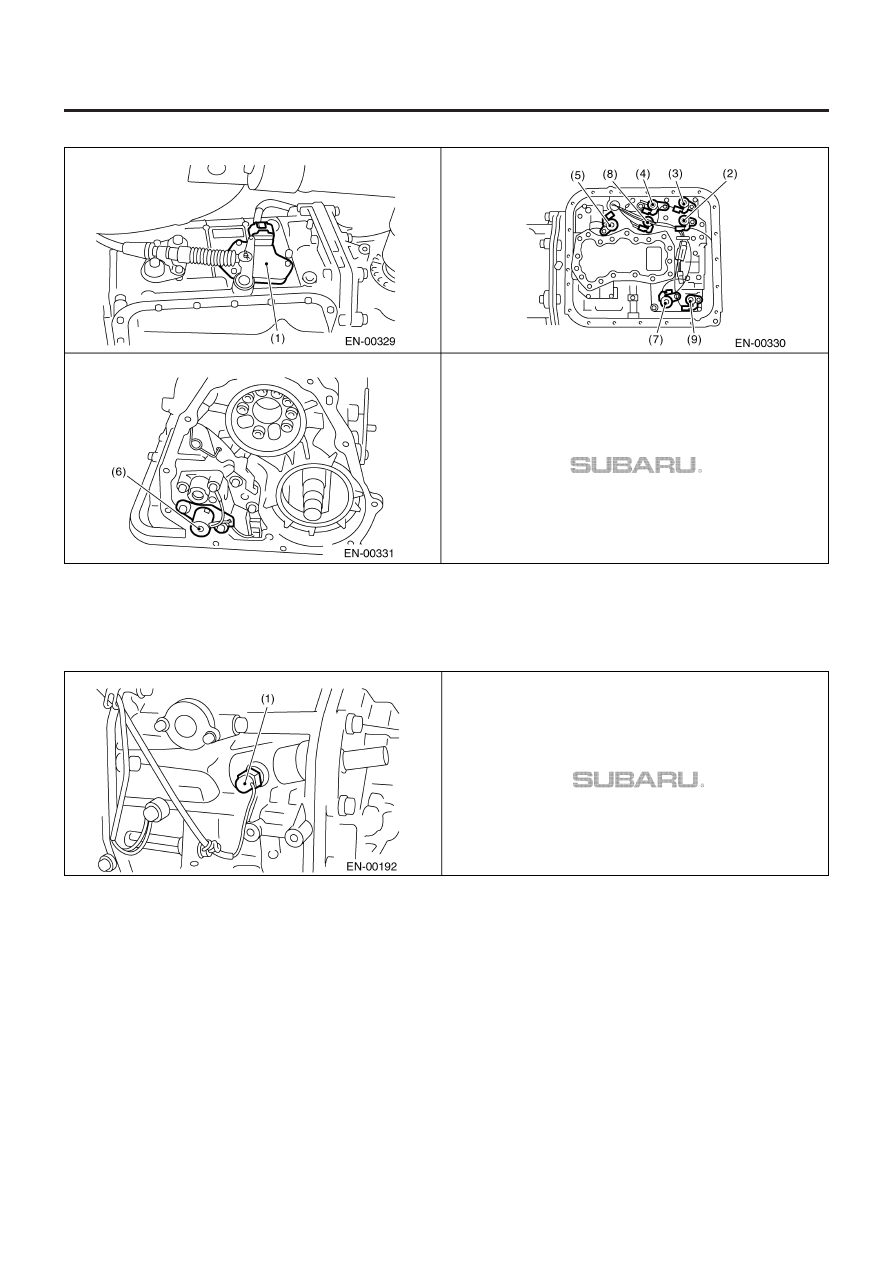

• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛЬ AT)
• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛЬ МT)
(1) Переключатель нейтрального положения
(1) Ингибиторный переключатель
(2) Соленоидный клапан переключения 1
(3) Соленоидный клапан переключения 2
(4) Рабочий соленоид линейного давления
(5) Блокировочный рабочий соленоид
(6) Переходный рабочий соленоид
(7) Соленоид работы тормоза 2-4
(8) Соленоидный клапан синхронизации
низкой муфты
(9) Соленоидный клапан синхронизации
тормоза 2-4
