ИНТЕРКУЛЕР

IN(H4DOTC)-10

ВПУСК (ВСАСЫВАНИЕ)

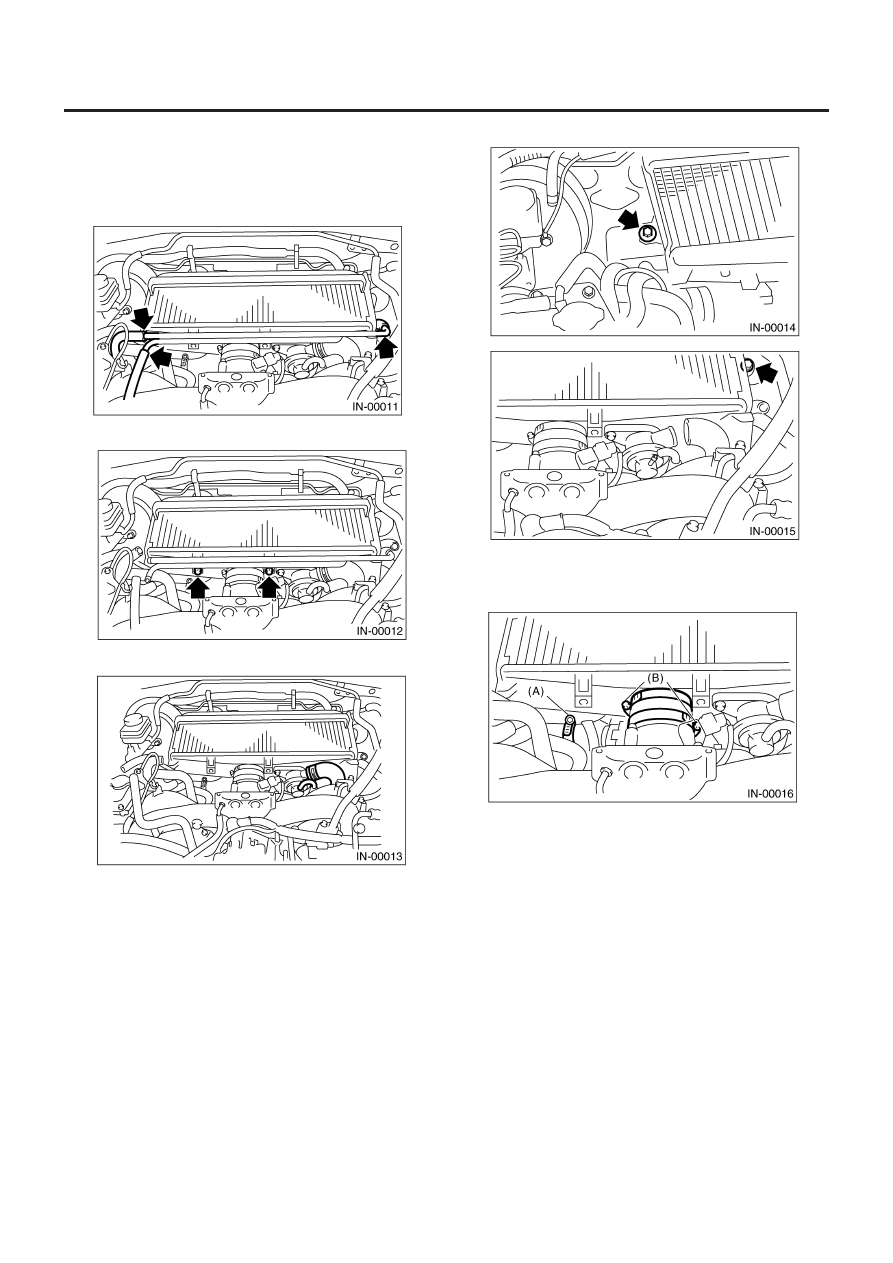

5. Интеркулер

А: ДЕМОНТАЖ

1) Отсоедините шланг PCV от трубки PCV.

2) Снимите трубку PCV с интеркулера.

3) Отсоедините шланг от обходного воздушного клапана.

4) Снимите болты, крепящие интеркулер на кронштейне.

5) Ослабьте зажим (А), соединяющий турбокомпрессор и па-
трубок интеркулера.
6) Ослабьте зажим (В), соединяющий корпус дросселя и ин-
теркулер.

7) Отсоедините патрубок интеркулера от турбокомпрессора.
8) Снимите интеркулер с корпуса дросселя.

ИНТЕРКУЛЕР

IN(H4DOTC)-11

ВПУСК (ВСАСЫВАНИЕ)

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

16 Н•м (1.6 кгс-м, 11.6 ft-lb)

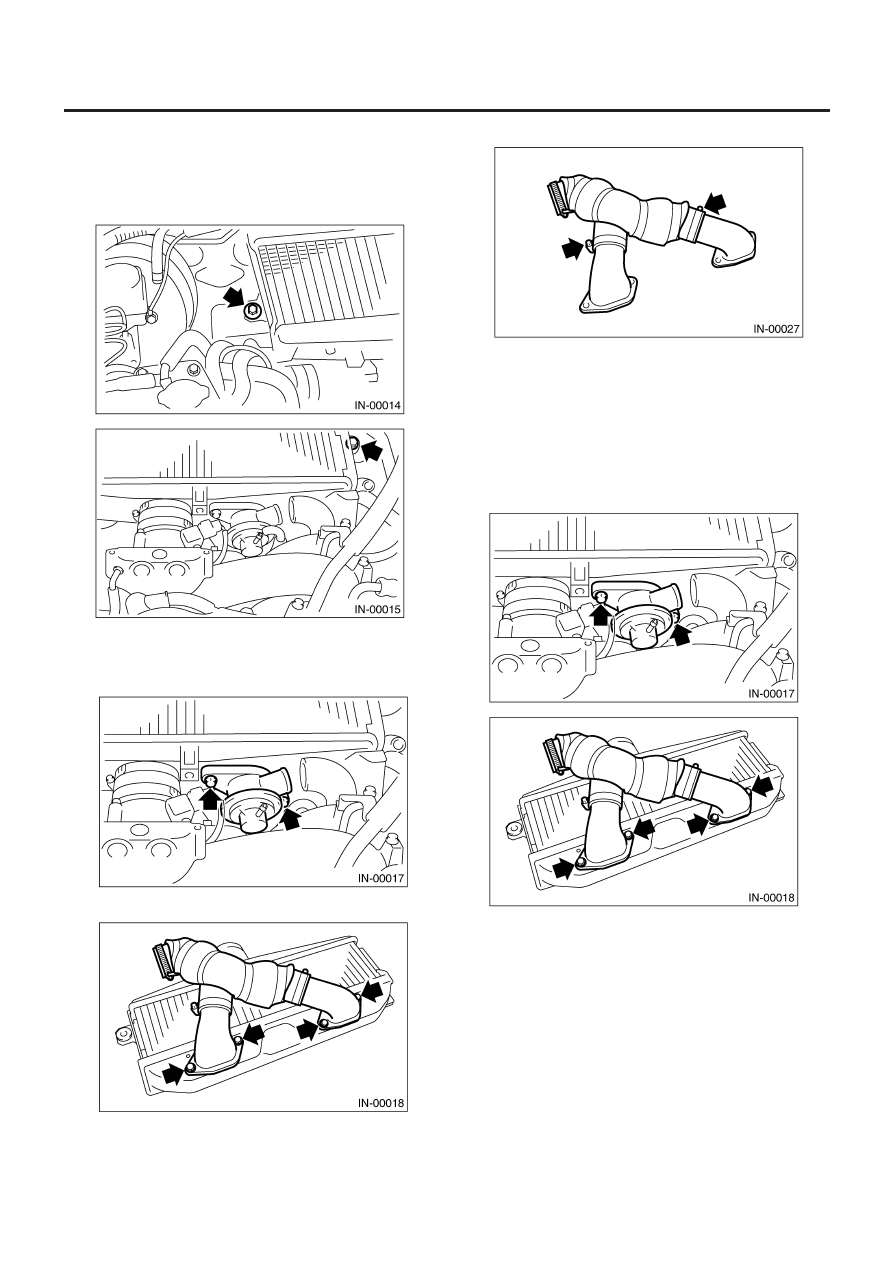

C:  РАЗБОРКА

1) Снимите обходной воздушный клапан с интеркулера.

2) Снимите патрубки интеркулера с интеркулера.

3) Отделите патрубки.

D: СБОРКА

Соберите в обратном порядке.

ПРИМЕЧАНИЕ:
Правильно установите кольцевой уплотнитель.

Момент затяжки:

16 Н•м (1.6 кгс-м, 11.7 ft-lb)

ТУРБОКОМПРЕССОР

IN(H4DOTC)-12

ВПУСК (ВСАСЫВАНИЕ)

6. Турбокомпрессор

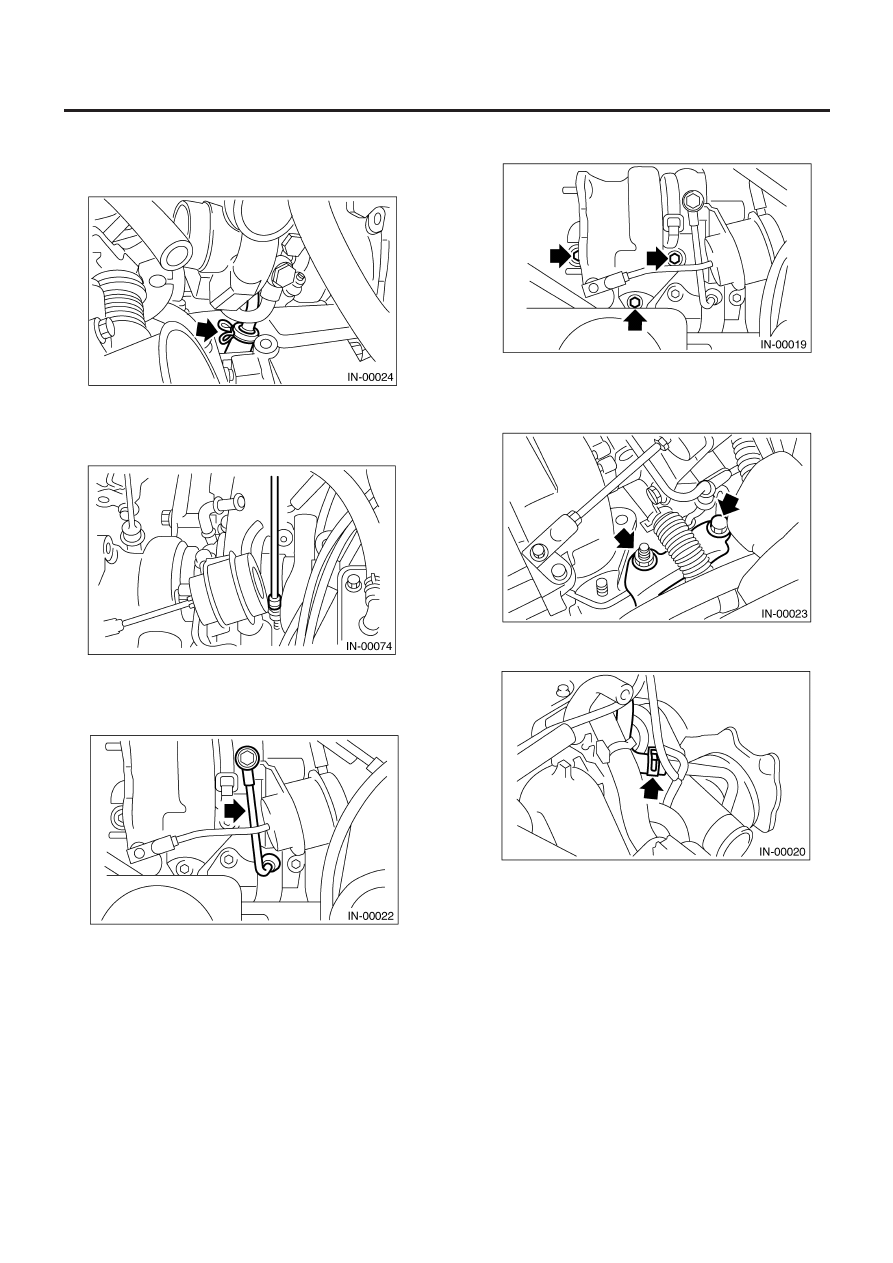

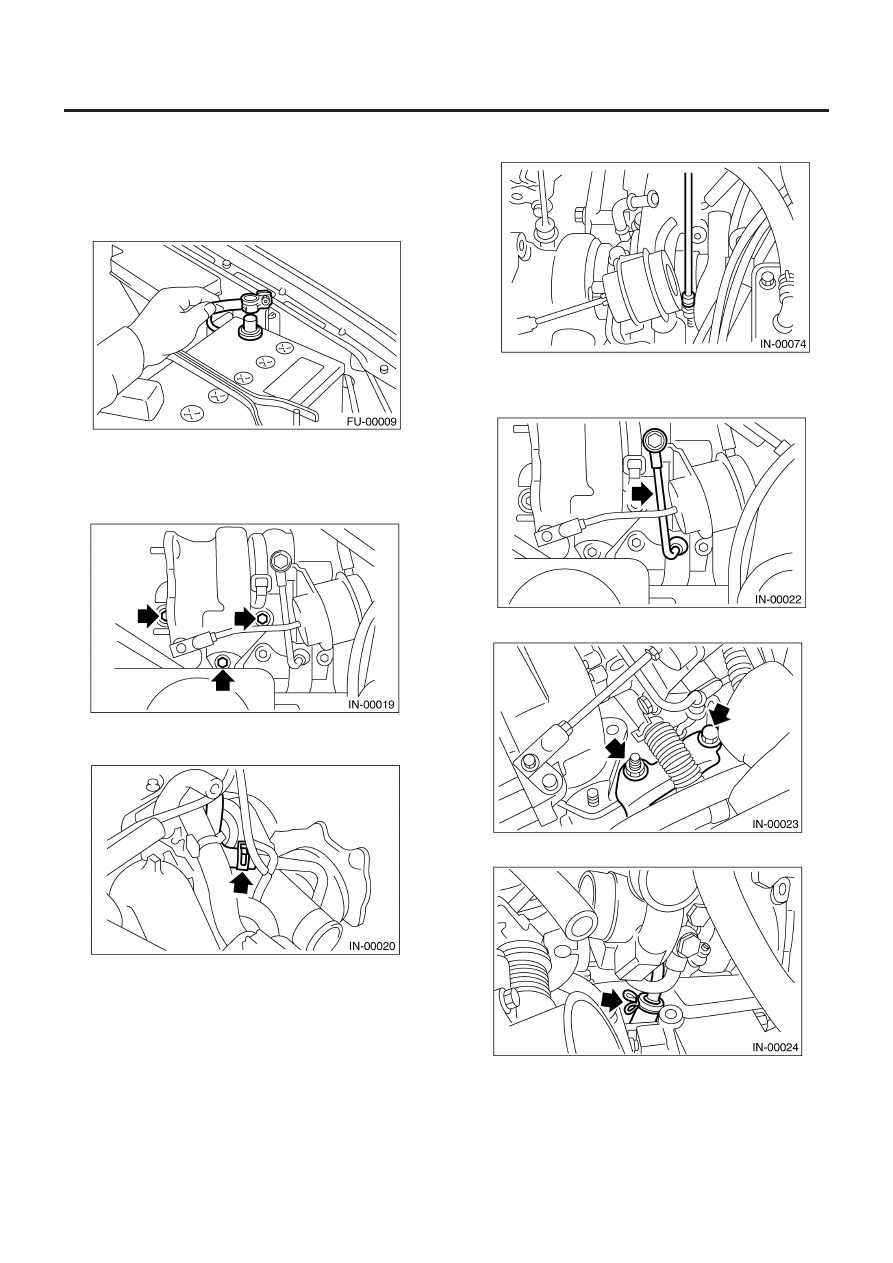

A:  ДЕМОНТАЖ

1) Установите автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Снимите центральную выхлопную трубу.  <См. EX(H4DOTC)-
9,    ДЕМОНТАЖ,    Центральная выхлопная труба.>
4) Опустите автомобиль.
5) Отсоедините соединительную трубку турбокомпрессора от
турбокомпрессора.

6) Отсоедините шланг охладителя двигателя, который подсо-
единен к расширительному бачку охладителя.

7) Ослабьте зажим, крепящий турбокомпрессор на впускном
патрубке.

8) Снимите болт, крепящий скобу масляной трубки к турбо-
компрессору.
9) Снимите масляную трубку с турбокомпрессора.

10) Снимите скобу турбокомпрессора.

11) Отсоедините выпускной масляный шланг от трубки.

12) Выньте турбокомпрессор из отсека двигателя.

ТУРБОКОМПРЕССОР

IN(H4DOTC)-13

ВПУСК (ВСАСЫВАНИЕ)

B:  УСТАНОВКА

1) Подсоедините выпускной масляный шланг к выпускной
трубке.

2) Установите турбокомпрессор на впускной патрубок.

Момент затяжки:

3 Н•м (0.3 кгс-м, 2.2 ft-lb)

3) Установите масляную трубку на турбокомпрессор.

Момент затяжки:

16 Н•м (1.6 кгс-м, 11.6 ft-lb)

4) Установите соединительную трубку на турбокомпрессор.

ПРИМЕЧАНИЕ:
Замените прокладку на новую.

Момент затяжки:

35 Н•м (3.6 кгс-м, 25.8 ft-lb)

5) Установите скобу турбокомпрессора.

Момент затяжки:

33 Н•м (3.4 кгс-м, 24.6 ft-lb)

6) Подсоедините шланг охладителя двигателя, который под-
соединен к расширительному бачку охладителя.

7) Поднимите автомобиль.
8) Установите центральную выхлопную трубу.   <См.
EX(H4DOTC)-10,   УСТАНОВКА,   Центральная выхлопная труба.>
