ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTC)-16

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

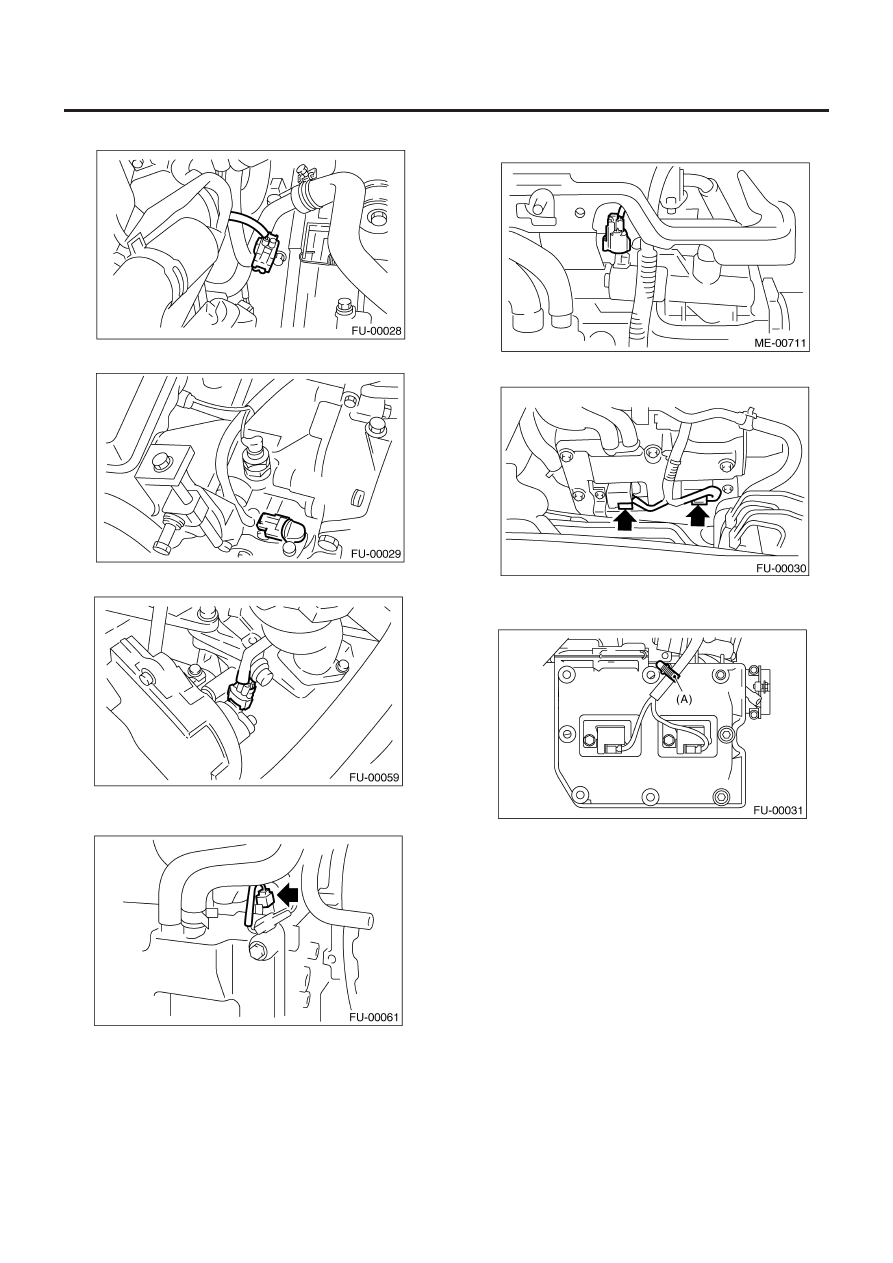

19) Отсоедините коннектор датчика детонации.

20) Отсоедините коннектор от датчика положения коленвала.

21) Отсоедините коннектор от датчика положения распредвала.

22) Отсоедините коннектор от датчика положения распред-
вала AVCS.

23) Отсоедините коннектор от соленоидного клапана управ-
ления масляным потоком.

24) Отсоедините коннектор от катушки зажигания.

25) Отсоедините проводку двигателя, фиксируемую зажимом
(A), от скобы.

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTC)-17

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

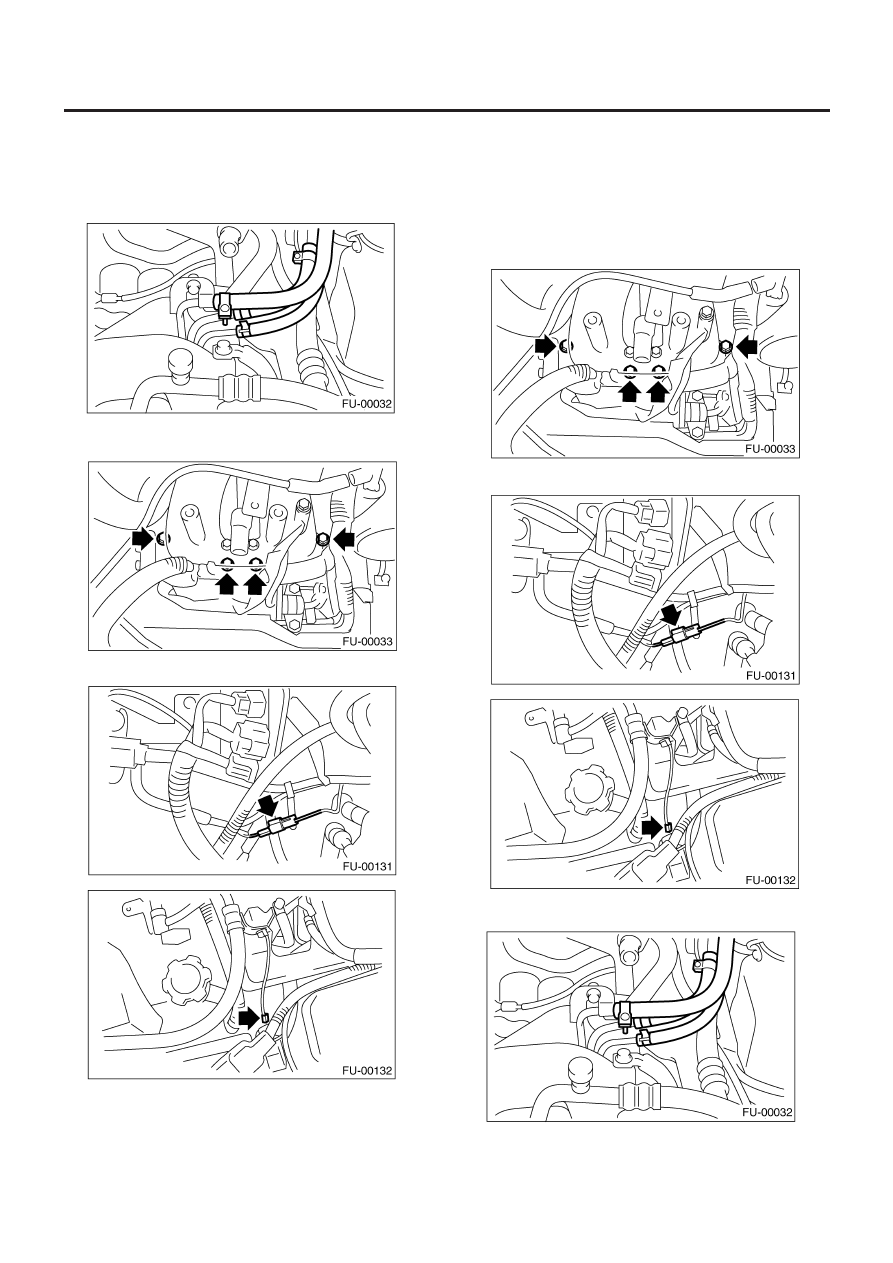

26) Отсоедините шланг подачи топлива, шланг возврата и
шланг испарения.

ОСТОРОЖНО:
• Не проливайте топливо.
• Собирайте топливо из шлангов в контейнер или в тряпку.

27) Снимите болты, крепящие впускной коллектор на голов-
ках цилиндров.

28) Отсоедините коннектор кабеля заземления.

29) Снимите впускной коллектор.

B:  УСТАНОВКА

1) Установите впускной коллектор на головки цилиндров.

ПРИМЕЧАНИЕ:
Всегда используйте новые прокладки.

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

2) Подсоедините кабель заземления.

3) Подсоедините шланг подачи топлива, шланг возврата и
шланг испарения.

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTC)-18

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

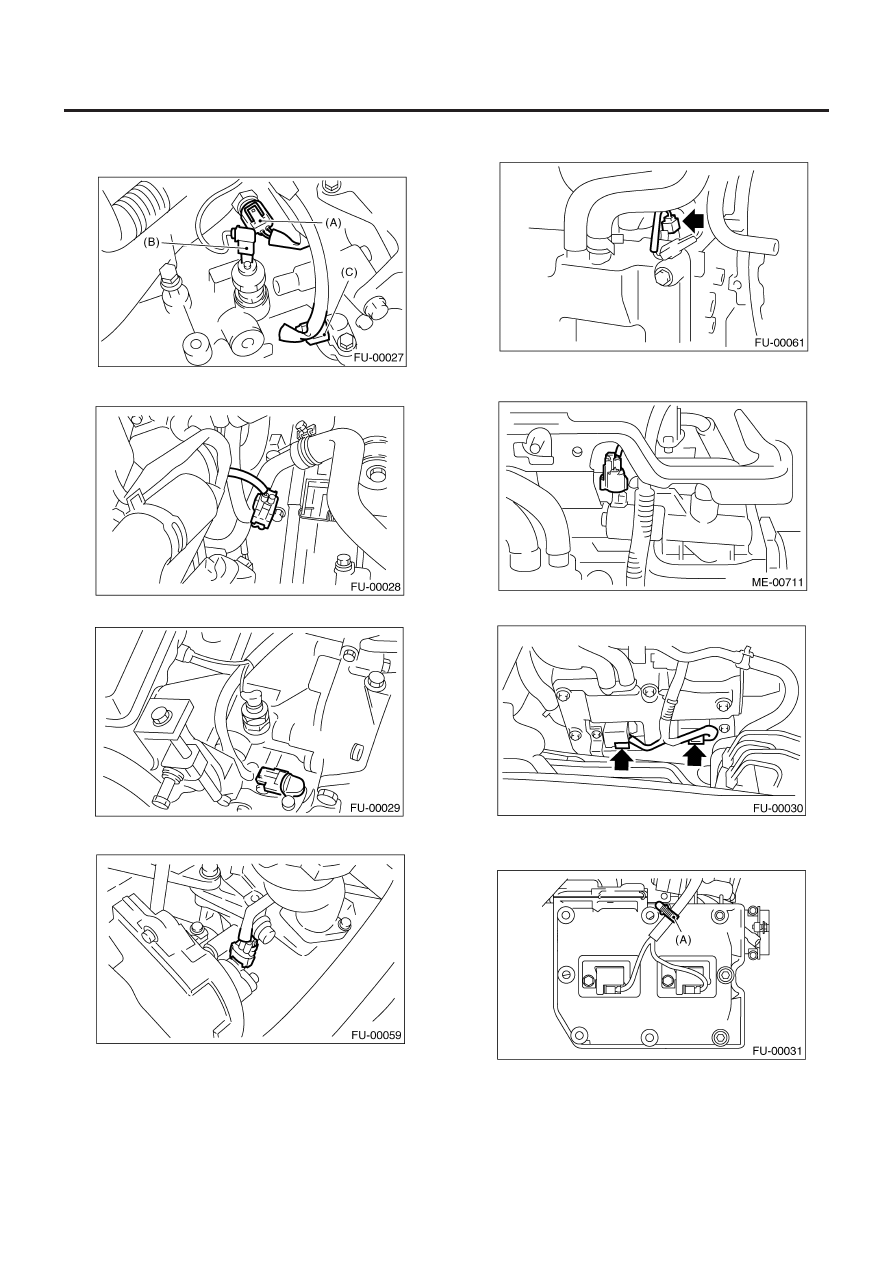

4) Подсоедините коннектор к переключателю давления масла
(B), датчику положения коленвала (C) и датчику температуры
охладителя двигателя (A).

5) Подсоедините коннектор к датчику детонации.

6) Подсоедините коннектор к датчику положения коленвала.

7) Подсоедините коннектор к датчику положения распредвала.

8) Подсоедините коннектор к датчику положения распредва-
ла AVCS.

9) Подсоедините коннектор к соленоидному клапану управ-
ления масляным потоком.

10) Подсоедините коннектор к катушке зажигания.

11) С помощью зажима (A) подсоедините проводку двигателя
к скобе.

ВПУСКНОЙ КОЛЛЕКТОР

FU(H4DOTC)-19

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

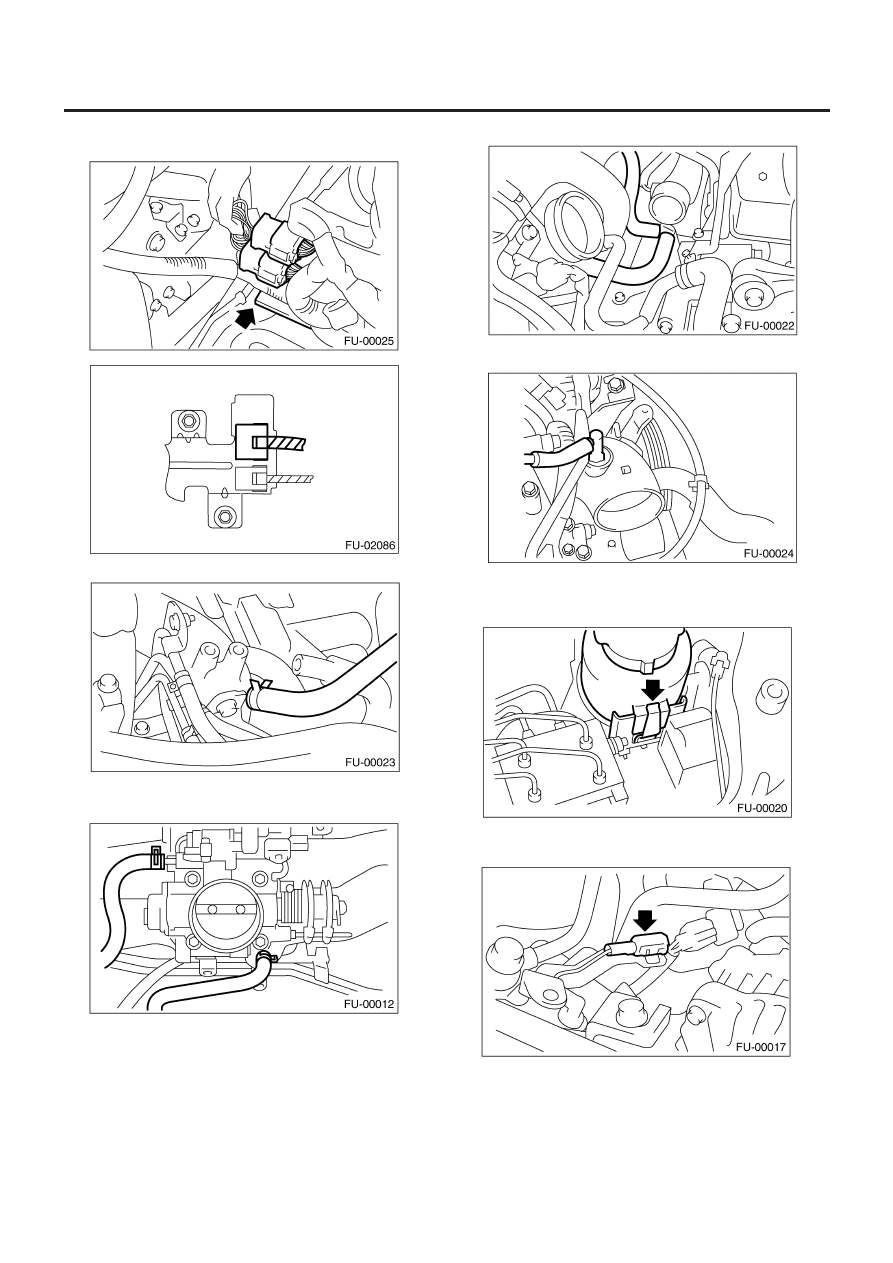

12) Подсоедините коннектор проводки двигателя к коннекто-
рам главной проводки.

13) Подсоедините вакуумный шланг усилителя тормозов.

14) Подсоедините шланги охладителя двигателя к корпусу
дросселя.

15) Подсоедините шланг выброса к клапану PCV.

16) Подсоедините шланг давления к впускному патрубку.

17) Установите насос усилителя руля.

(1) Установите расширительный бачок усилителя руля на

скобу.

(2) Подсоедините коннектор к переключателю насоса уси-

лителя руля.
