СТАРТЕР

SC(H4SO)-8

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

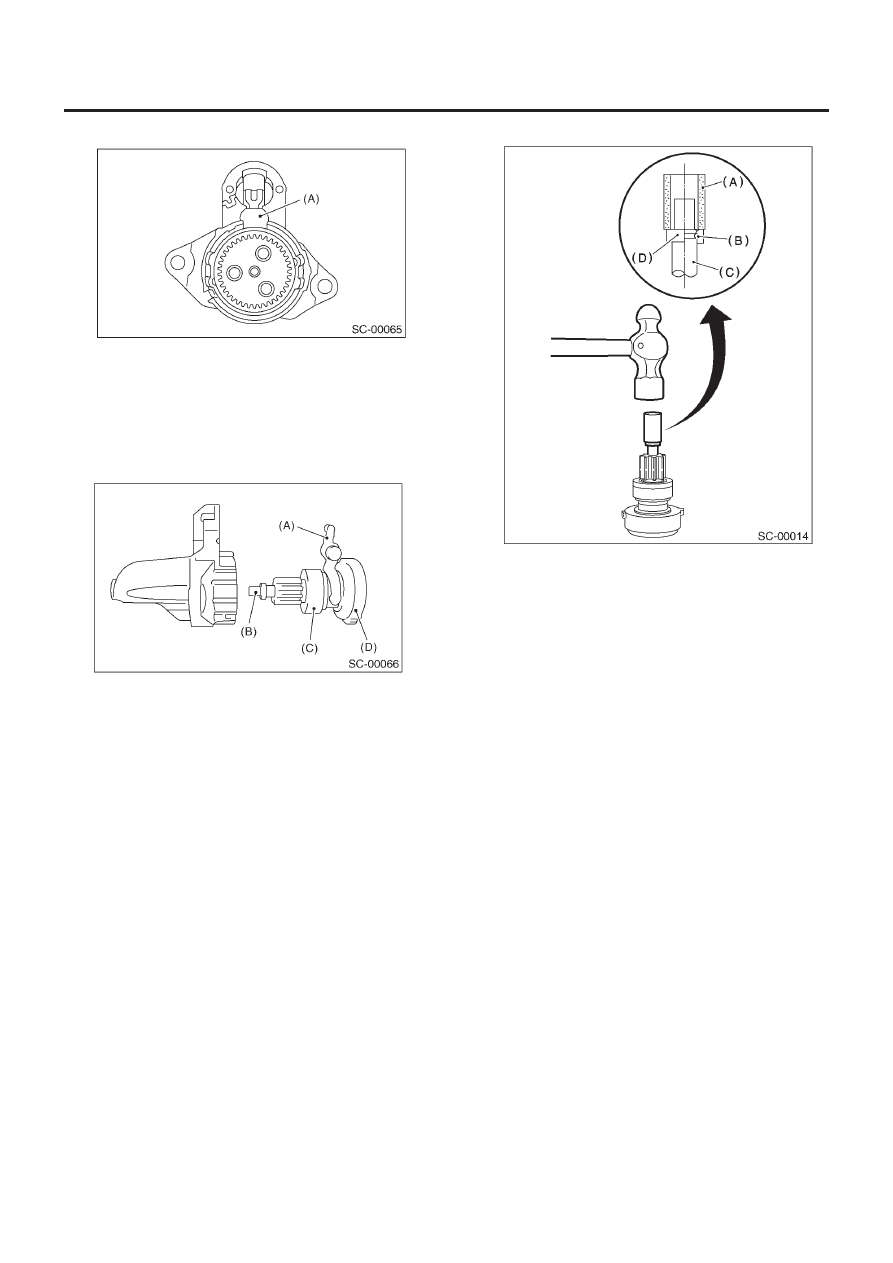

7) Снимите пластину.

(А) Пластина

8) Снимите устройство вала и механизм свободного хода с
передней скобы как одно целое.

ПРИМЕЧАНИЕ:
Перед демонтажем запомните следующие пункты:
• Направление рычага
• Положение устройства внутреннего привода

(А) Рычаг
(В) Устройство вала
(С) Механизм свободного хода
(D) Устройство внутреннего привода

9) Снимите механизм свободного хода с устройства вала
следующим образом:

(1) Снимите стоппер с кольца путем легкого постукивания

по стопперу с помощью соответствующего инструмен-
та (такого как подходящий торцевой ключ).

(2) Снимите кольцо, стоппер и муфту с вала.

(A) Торцовый ключ
(B) Кольцо
(C) Вал
(D) Стоппер

СТАРТЕР

SC(H4SO)-9

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

D: СБОРКА

ПРИМЕЧАНИЕ
До сборки нанесите смазку на следующие части.
• Подшипник скольжения
• Вращающуюся часть вала шестерни
• Шлицевую часть вала
• Внутреннюю часть системы редуктора
• Ось рычага/ вращающуюся часть муфты

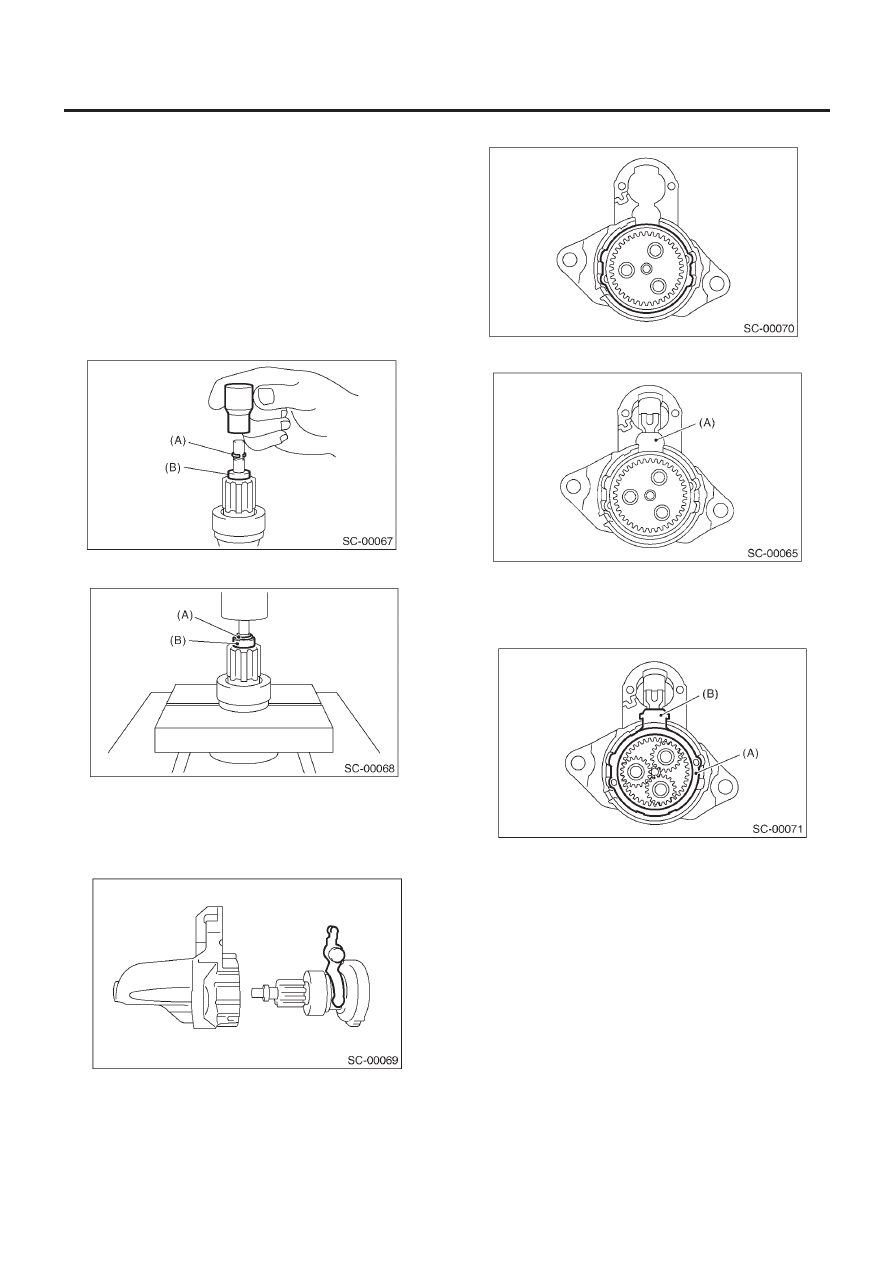

1) Установите механизм свободного хода на устройство вала.
2) Установите стоппер на устройство вала следующим образом.

(1) Вставьте кольцо в паз вала, слегка постучав по нему

соответствующим инструментом (например, сораз-
мерным торцовым ключом)

(2) Установите стоппер на кольцо с помощью пресса.

(А) Кольцо
(В) Стоппер

3) Установите устройство вала на переднюю скобу, следя за
следующими аспектами:

(1) Направление рычага

(2) Положение внутреннего привода

4) Установите пластину

(А) Пластина

5) Установите планетарную передачу
6) Установите уплотнители А и  В, следя за положением их ус-
тановки

(А) Уплотнитель А
(В) Уплотнитель В

7) Установите якорь на устройство хомута.

СТАРТЕР

SC(H4SO)-10

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

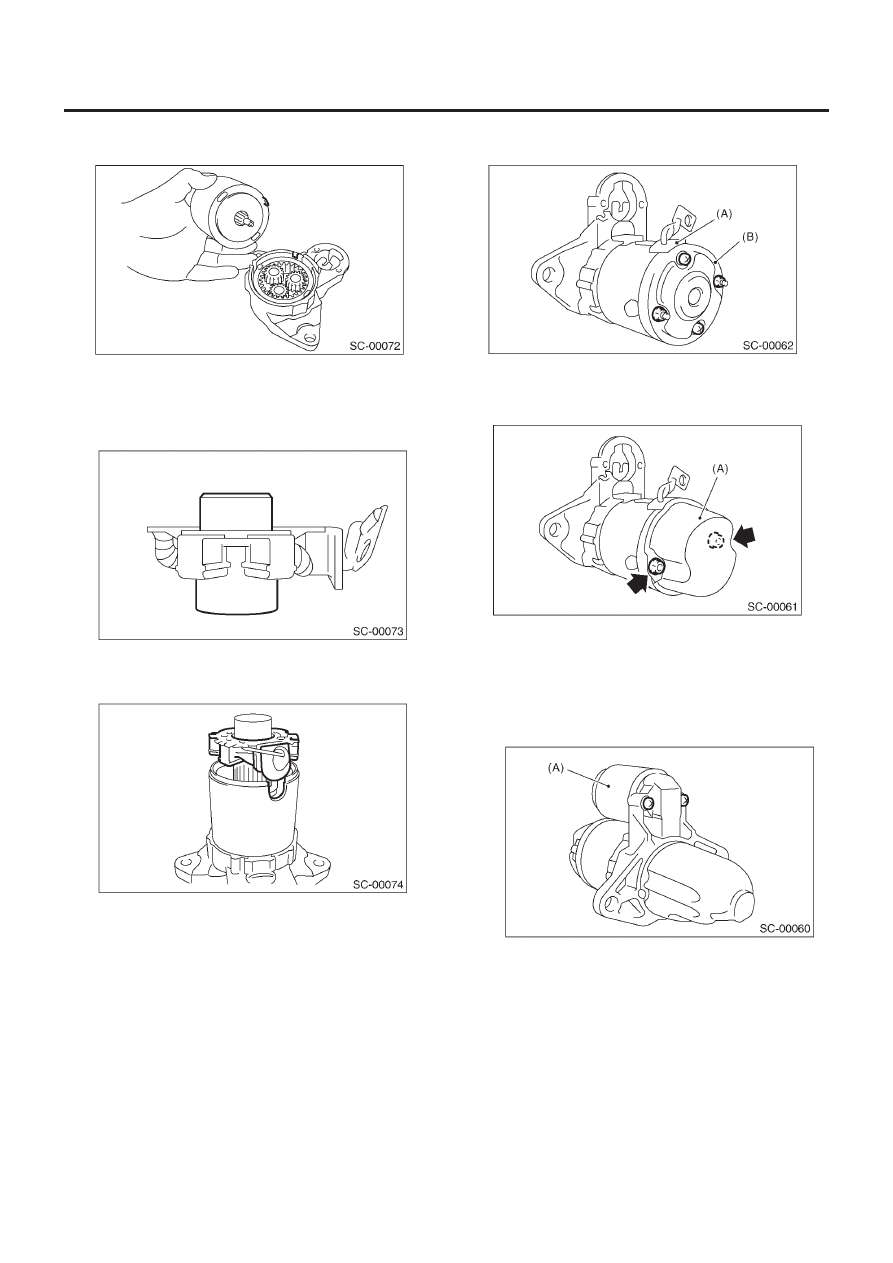

8) Установите хомут на переднюю скобу, сопоставив перед-
нюю скобу с пазом устройства хомута.

9) Установите держатель щетки на устройство хомута следу-
ющим образом:

(1)  Вожмите щетку в держатель щетки и зафиксируйте щет-

ку в этом положении с помощью соответствующего ин-
струмента (например, соразмерного торцового ключа).

(2)  Сопоставьте держатель щетки с пазом хомута, а затем

скатите держатель щетки в устройство хомута для его
установки.

10) Установите заднюю крышку, сопоставив ее паз с устрой-
ством держателя щетки.

(А) Устройство держателя щетки
(В) Задняя крышка

11) Установите комплект задней крышки.

(А) Комплект задней крышки.

12) Установите устройство переключателя на переднюю ско-
бу следующим образом:

(1)  Вставьте плунжер и пружину плунжера в устройство пе-

реключателя.

(2)  Навесьте выступ плунжера на край рычага, чтобы уста-

новите плунжер на переднюю скобу.

(А) Устройство переключателя

СТАРТЕР

SC(H4SO)-11

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

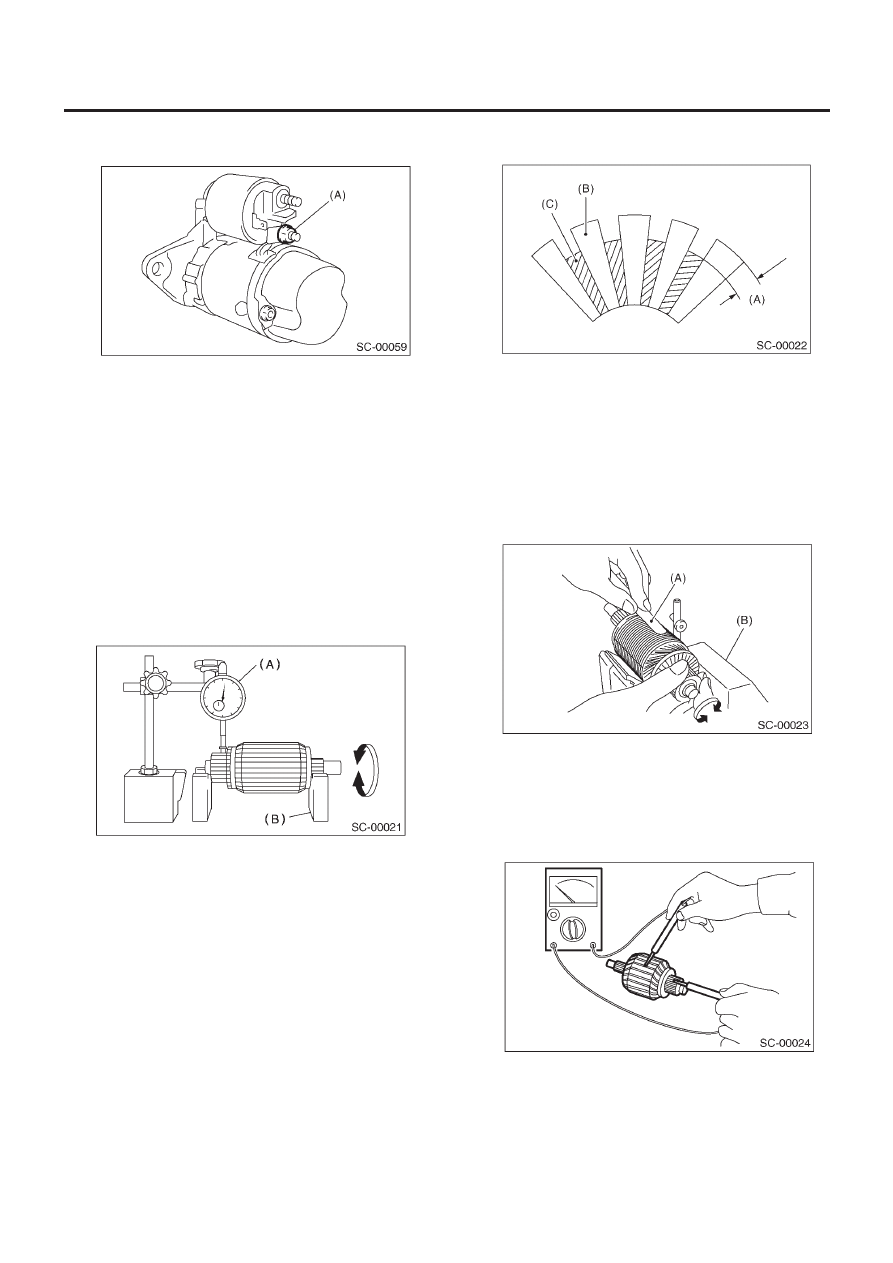

13) Подсоедините коннектор к клемме М устройства пере-
ключателя.

(А) Клемма М

E:  ОСМОТР

1. ЯКОРЬ

1) Проверьте коммутатор на предмет ожогов жестких поверх-
ностей или частичного износа. Если износ небольшой, ис-
правьте его с помощью песчаной шлифовальной шкурки.
2) Тест на износ
Проверьте износ коммутатора и замените его в случае запре-
дельного износа.

Износ коммутатора:

Стандарт

0.05 мм (0.0020 in)

Рабочий предел

Менее 0.10 мм (0.0039 in)

(A) Циферблатный индикатор
(B) V-образный блок

3) Глубина сегментного шаблона.
Проверьте глубину сегментного шаблона.

Глубина сегментного шаблона:

0.5 мм (0.020 in)

(A) Глубина шаблона
(B) Сегмент
(C) Шаблон

4) Тест на короткое замыкание якоря.
Проверьте якорь на предмет короткого замыкания путем по-
мещения его на гроулерный тестер. Держите лист железа на-
против центра якоря и при этом медленно вращайте якорь.
Якорь с коротким замыканием заставит лист железа вибри-
ровать и будет притягивать его к центру. Если лист железа
притягивается или вибрирует, якорь с коротким замыканием
должен быть заменен или починен.

(A) Лист железа
(B) Гроулерный тестер

5) Тест на заземление якоря
Приложите один щуп измерителя цепи к сегменту коммутато-
ра, а другой—к валу. Электропроводности быть не должно.
Если электропроводность присутствует, то якорь заземлен.
Замените якорь в случае его заземленности.
