ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-6

МЕХАНИКА

B: КОМПОНЕНТ

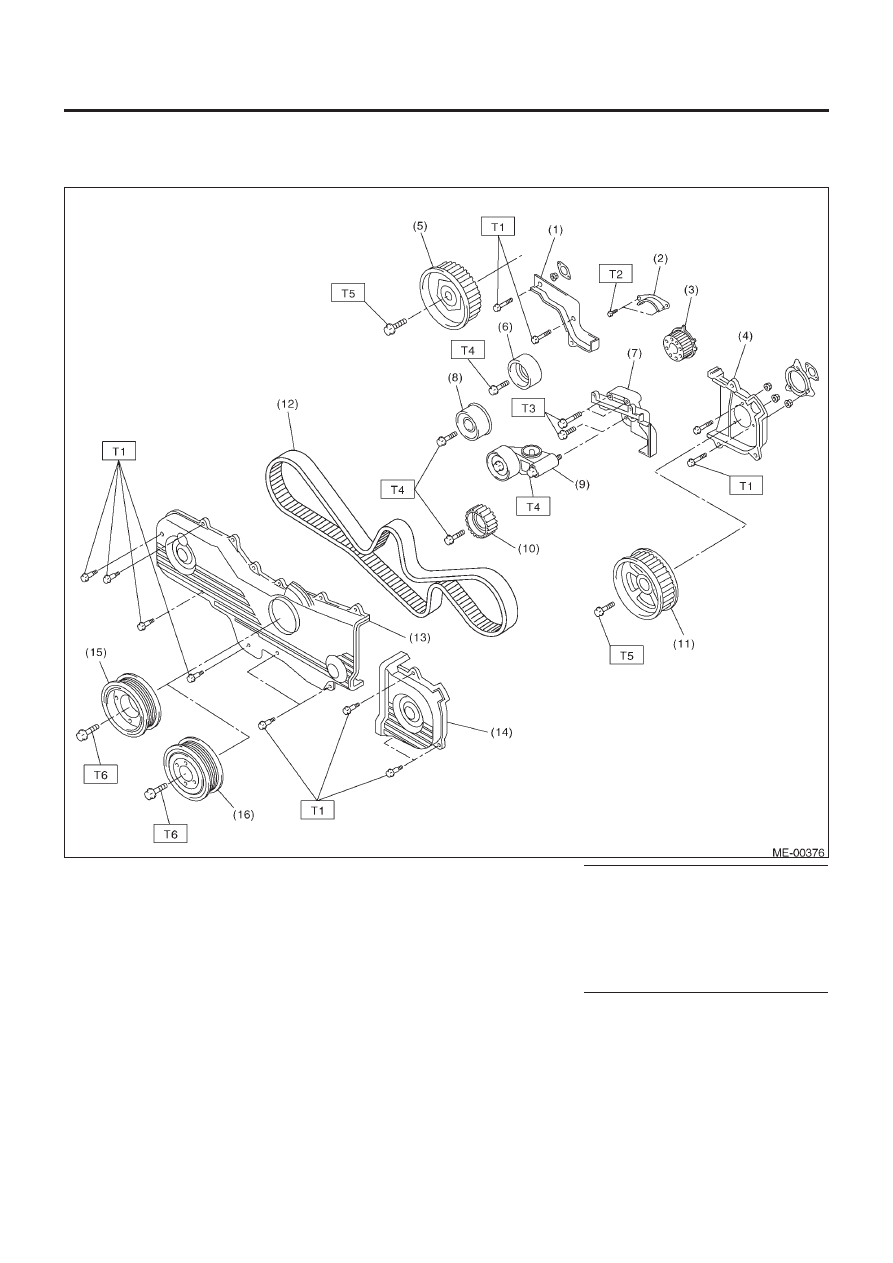

1. ЗУБЧАТЫЙ РЕМЕНЬ

(1) Крышка зубчатого ремня № 2 (RH)
(2) Направляющая зубчатого ремня

(модель MT)

(3) Колесо коленвала
(4) Крышка зубчатого ремня № 2 (LH)
(5) Колесо распредвала № 1
(6) Натяжной шкив ремня (№ 1)
(7) Скоба натяжителя
(8) Натяжной шкив ремня (№ 2)

(9) Автоматический регулятор натяжения

ремня

(10) Натяжной шкив ремня № 2
(11) Колесо распредвала № 2
(12) Зубчатый ремень
(13) Передняя крышка зубчатого ремня
(14) Крышка зубчатого ремня (LH)
(15) Шкив коленвала (модель 2.0 L)
(16) Шкив коленвала (модель 2.5 L)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5 (0.5, 3.6)

T2:     10 (1.0, 7.2)
T3:    25(2.5, 18.1)
T4:

39 (4.0, 28.9)

T5:    78 (8.0, 57.9)
T6:    <См. ME(H4SO)-45,

УСТАНОВКА,
Шкив коленвала.>

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-7

МЕХАНИКА

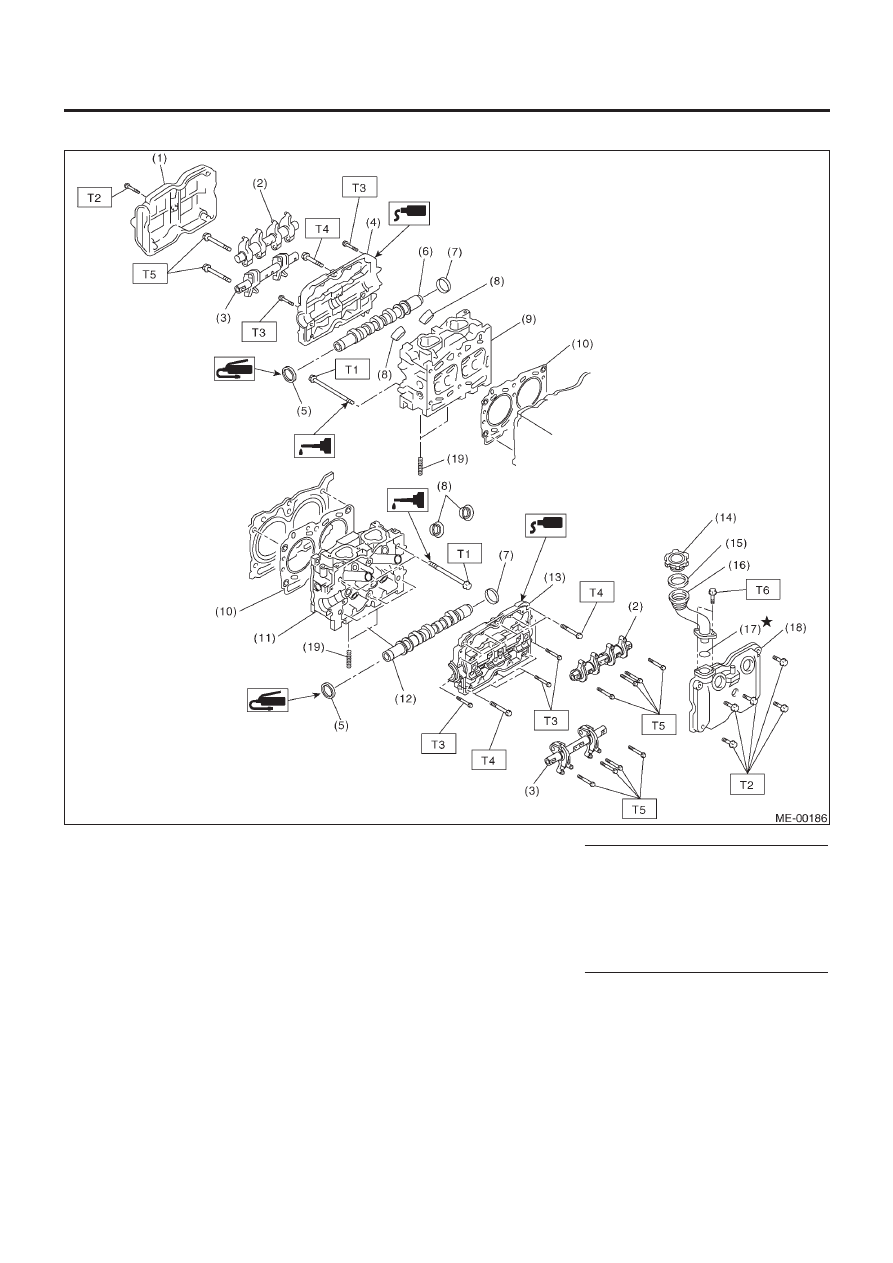

2. ГОЛОВКА ЦИЛИНДРА И РАСПРЕДВАЛ

(1) Крышка коромысла (RH)
(2) Коромысло впускного клапана
(3) Коромысло выпускного клапана
(4) Крышка распредвала (RH)
(5) Сальник
(6) Распредвал (RH)
(7) Заглушка
(8) Прокладка трубки свечи зажигания
(9) Головка цилиндра (RH)
(10) Прокладка головки цилиндра

(11) Головка цилиндра (LH)
(12) Распредвал (LH)
(13) Крышка распредвала (LH)
(14) Крышка заливной горловины масла
(15) Прокладка
(16) Трубка залива масла
(17) Кольцевой уплотнитель
(18) Крышка коромысла (LH)
(19) Резьбовая шпилька

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    <См. ME(H4SO)-62,

УСТАНОВКА, Головка
цилиндра.>

Т2:    5 (0.5, 3.6)
Т3:    10 (1.0, 7.2)
Т4:     18 (1.8, 13.0)
Т5:     25 (2.5, 18.1)
Т6:     6.4 (0.65, 4.7)

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-8

МЕХАНИКА

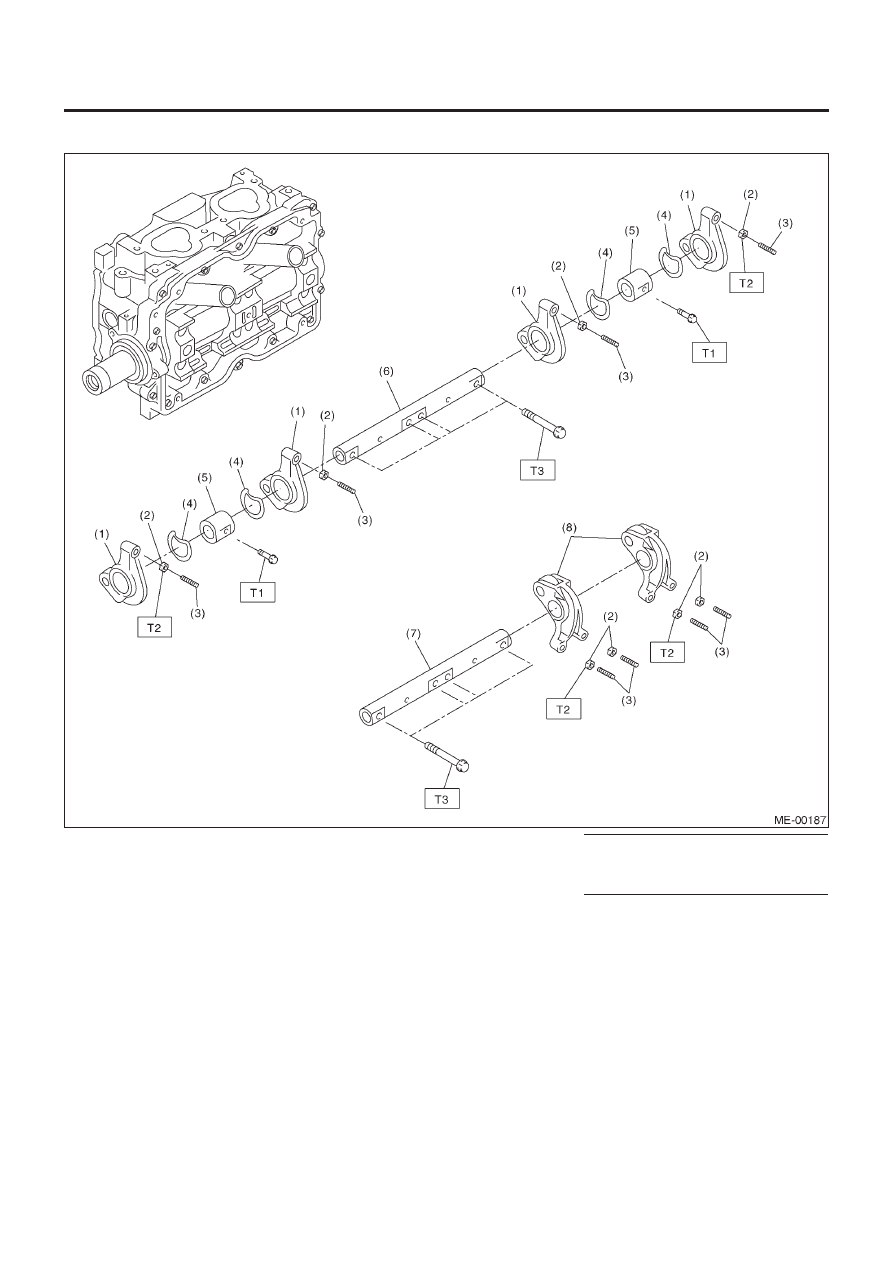

3. КОРОМЫСЛО КЛАПАНА

(1) Коромысло впускного клапана
(2) Гайка коромысла клапана
(3) Винт регулировки коромысла клапана
(4) Пружина
(5) Расширитель вала коромысла

(6) Вал впускного коромысла
(7) Вал выпускного коромысла
(8) Рычаг коромысла выпускного клапана

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    5 (0.5, 3.6)
T2:     10 (1.0, 7.2)
T3:    25 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

ME(H4SO)-9

МЕХАНИКА

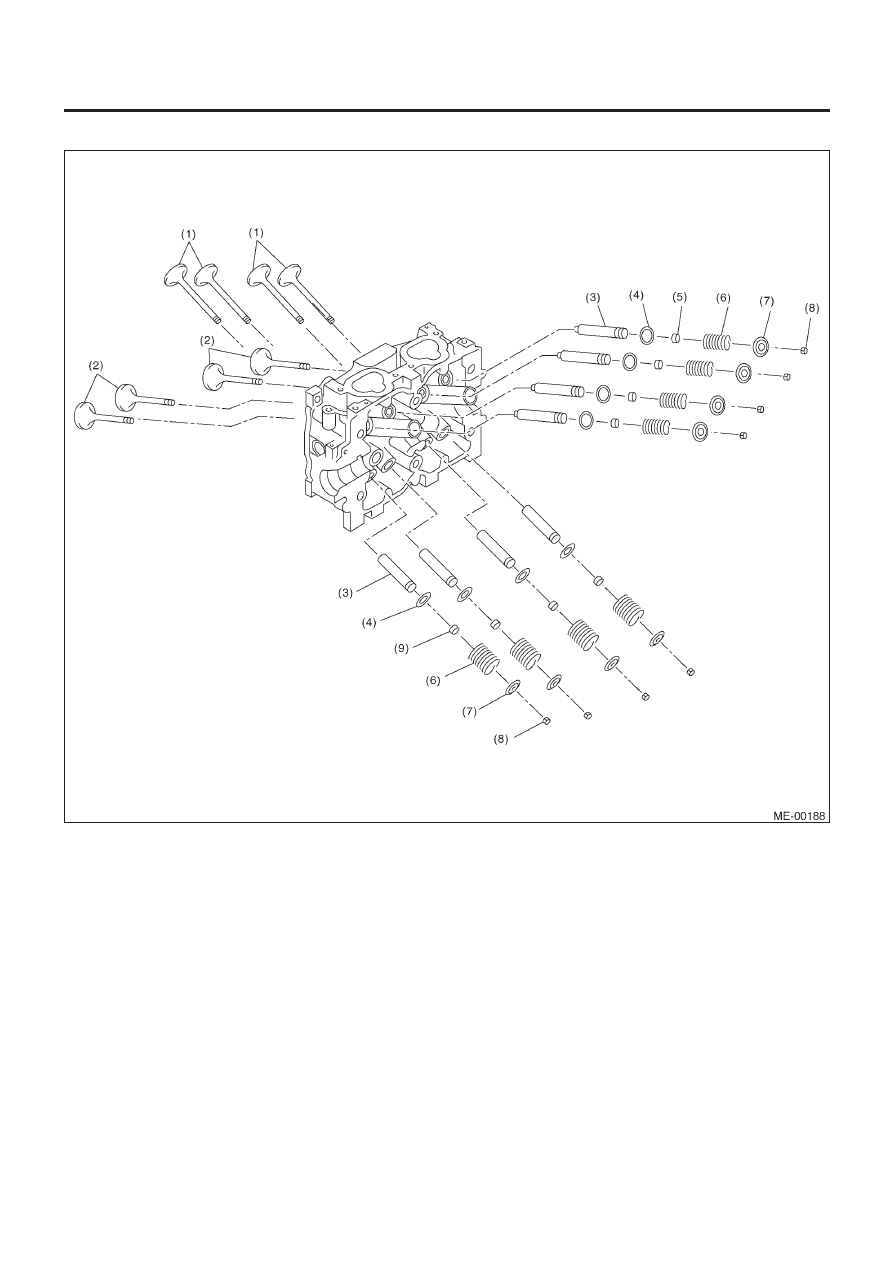

4. ГОЛОВКА ЦИЛИНДРА И КЛАПАН

(1) Выпускной клапан
(2) Впускной клапан
(3) Направляющая клапана

(4) Гнездо пружины клапана
(5) Сальник впускного клапана
(6) Пружина клапана

(7) Фиксатор
(8) Ключ фиксатора
(9) Сальник выпускного клапана
