Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 42

ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4SO)-4

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

10) Отделите передний каталитический преобразователь от
передней выхлопной трубы.

В: УСТАНОВКА

ПРИМЕЧАНИЕ
Замените прокладки на новые.

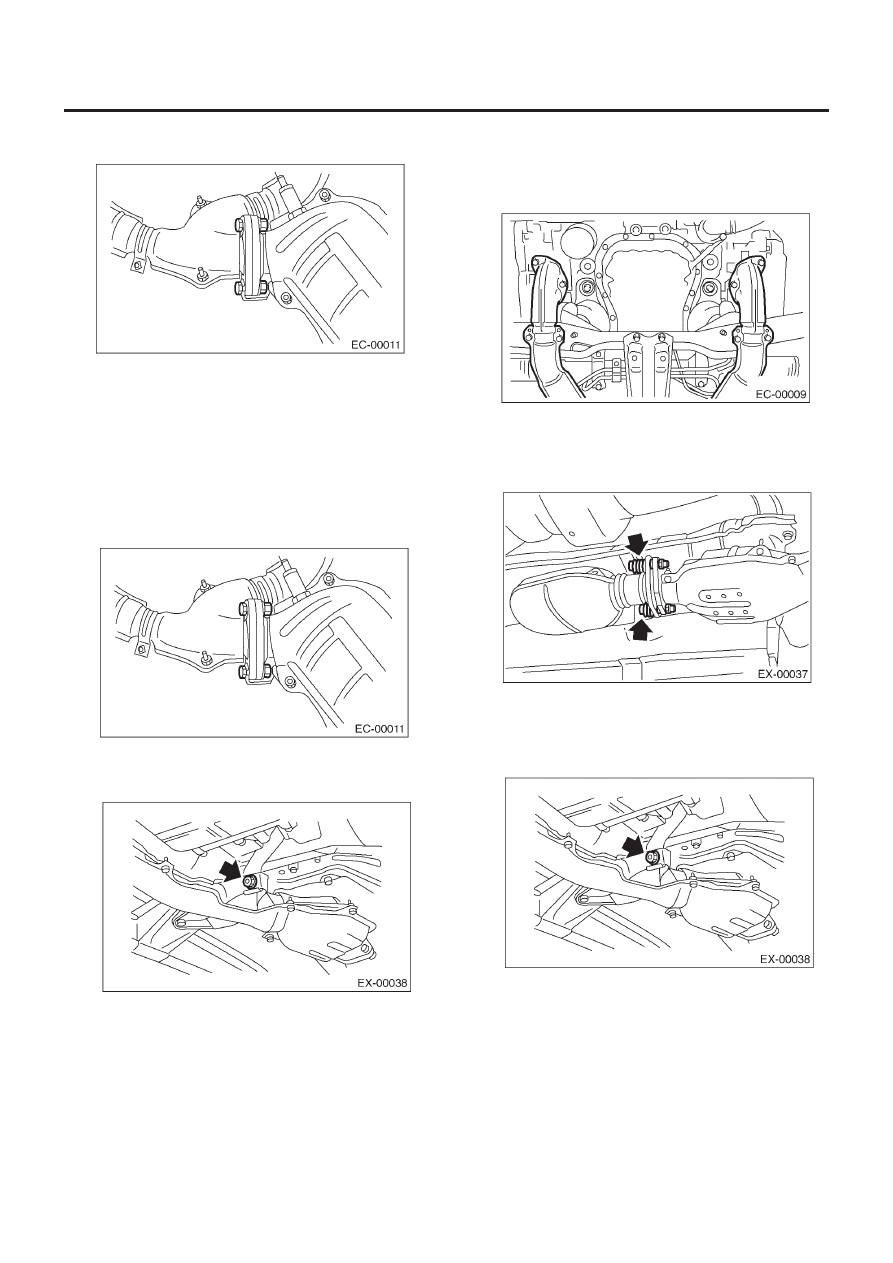

1) Установите передний каталитический преобразователь на
переднюю выхлопную трубу.

Момент затяжки

30 Н•м (3.1 кгс-м, 22.4 фн-фт)

2) Установите устройство передней и центральной выхлоп-
ной трубы на автомобиль. Временно затяните болт, крепящий
центральную выхлопную трубу на подъемный кронштейн.

3) Затяните гайки, крепящие переднюю выхлопную трубу на
головках цилиндров.

Момент затяжки

30 Н•м (3.1 кгс-м, 22.4 фн-фт)

4) Затяните болты, крепящие переднюю и центральную вы-
хлопные трубу к задней выхлопной трубе.

Момент затяжки

18 Н•м (1.8 кгс-м, 13.0 фн-фт)

5) Затяните болт, крепящий устройство передней и централь-
ной выхлопной трубы к подъемному кронштейну.

Момент затяжки

35 Н•м (3.6 кгс-м, 26.0 фн-фт)

6) Установите поддон.

ПЕРЕДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4SO)-5

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

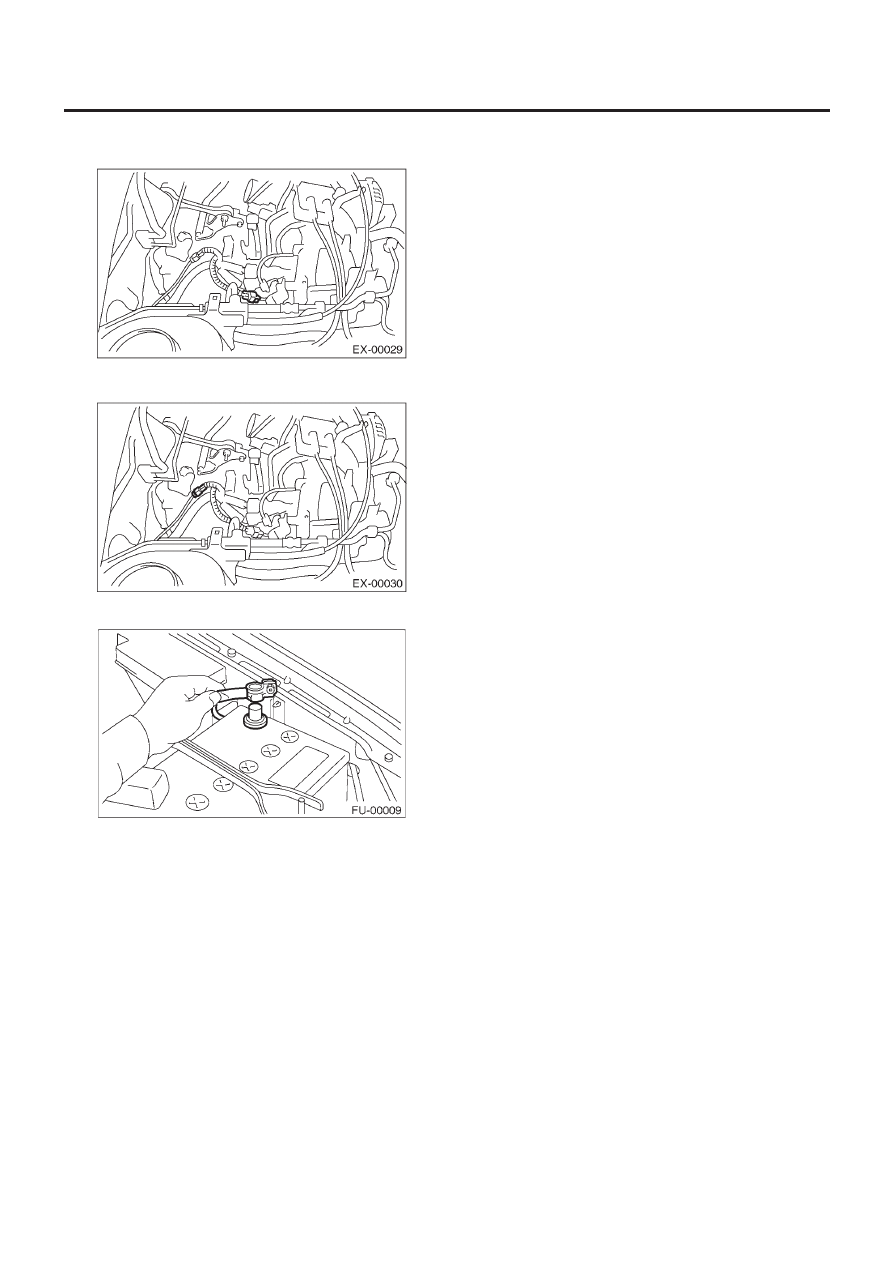

7) Опустите автомобиль
8) Подсоедините коннектор переднего датчика кислорода (A/F).

9) Подсоедините коннектор к коннектору заднего датчика ки-
слорода

10) Подсоедините кабель заземления к аккумулятору.

С: ОСМОТР

1) Убедитесь в отсутствии утечек выхлопа из соединений и
мест сварки.
2) Убедитесь в отсутствии дыр и ржавчины.

ЗАДНИЙ КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

EC(H4SO)-6

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

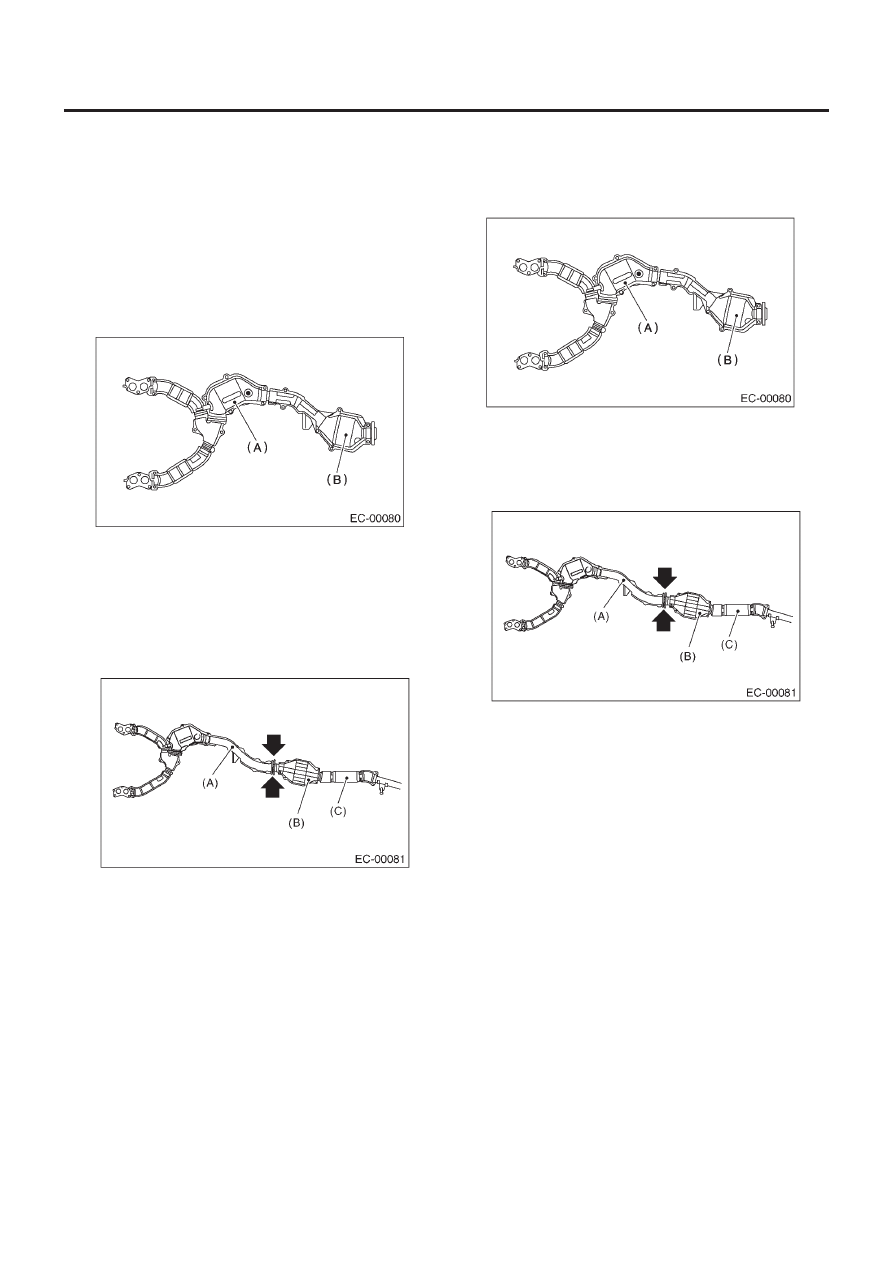

3. Задний каталитический преобразователь

A:  ДЕМОНТАЖ

1. C OBD

Передний и задний каталитический преобразователь и цент-
ральная выхлопная труба интегрированы в один узел. Поэто-
му процедура демонтажа та же самая, что и процедура де-
монтажа переднего каталитического преобразователя. <См.
EC(H4SO)-3, ДЕМОНТАЖ, Передний каталитический преоб-
разователь.>

(А) Передний каталитический преобразователь
(В) Задний каталитический преобразователь

2. БЕЗ OBD

Задний каталитический преобразователь и задняя выхлопная
труба интегрированы в один узел. Для информации о проце-
дуре демонтажа см. Заднюю выхлопную трубу <См.
EХ(H4SO)-11,  ДЕМОНТАЖ, Задняя выхлопная труба.>

(А) Передняя выхлопная труба
(В) Задний каталитический преобразователь
(С) Задняя выхлопная труба

B:  УСТАНОВКА

1. C OBD

Установите в обратном порядке

(А) Передний каталитический преобразователь
(В) Задний каталитический преобразователь

2. БЕЗ OBD

Установите в обратном порядке

(А) Передняя выхлопная труба
(В) Задний каталитический преобразователь
(С) Задняя выхлопная труба

C: ОСМОТР

1. C OBD

1) Убедитесь в том, что нет утечки выхлопных газов из соеди-
нений и сварочных швов.
2) Убедитесь в отсутствии отверстий или ржавчины.

2. БЕЗ OBD

Проверьте те же самые процедуры, что и для автомобилей
с OBD.

КЛАПАН EGR

EC(H4SO)-7

КОНТРОЛЬ ВЫХЛОПА (ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА КОНТРОЛЯ ВЫХЛОПА)

4. Клапан EGR

A: ПРОЦЕДУРА

Для процедуры демонтажа и установки клапана EGR, см. раз-
дел FU. <См. FU(H4SO)-34, Клапан EGR.>
