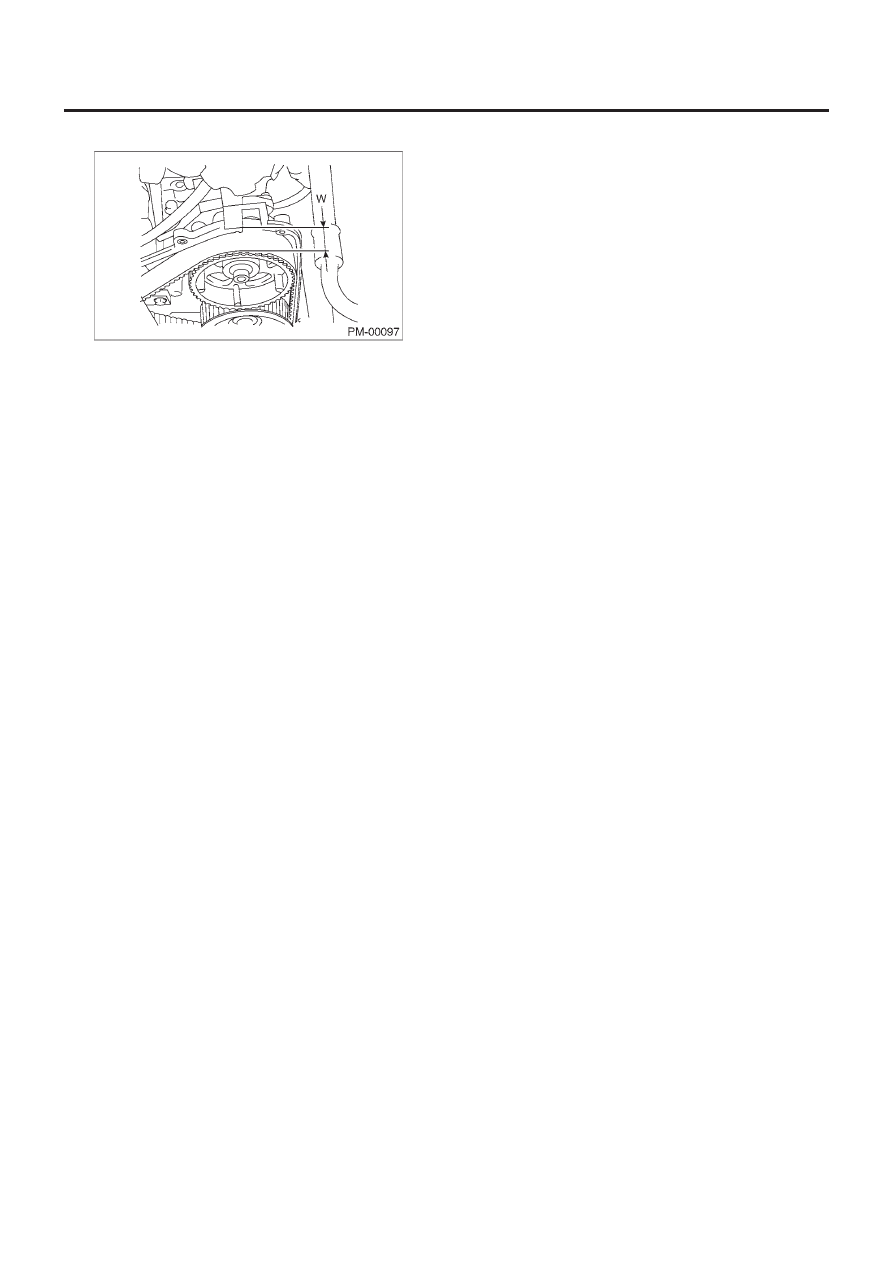

ЗУБЧАТЫЙ РЕМЕНЬ

РМ-16

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4) Установите крышку зубчатого ремня (левая сторона).

ТОПЛИВОПРОВОД

РМ-17

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. Топливопровод

A:  ОСМОТР

Проверяйте трубы и области около труб на предмет обнару-
жения ржавчины, повреждения шлангов, ослабленных лент и
т.д. В случае обнаружения неполадок, отремонтируйте или
замените соответствующие части. <См. FU(H4SO)-63, Линии
подачи, возврата и испарения топлива.>

ТОПЛИВНЫЙ ФИЛЬТР

РМ-18

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9. Топливный фильтр

A:  ЗАМЕНА

Для информации о процедурах замены топливного фильтра
см. раздел "FU".
<См. FU(H4SO)-60, Топливный фильтр.>

B: ОСМОТР

1) Если фильтр засорен или пришло время его замены по гра-
фику интервалов замены, замените фильтр.
2) Если в фильтре обнаружена вода, потрясите его и выпусти-
те воду через порт впуска.

ВОЗДУШНЫЙ ФИЛЬТР

РМ-19

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

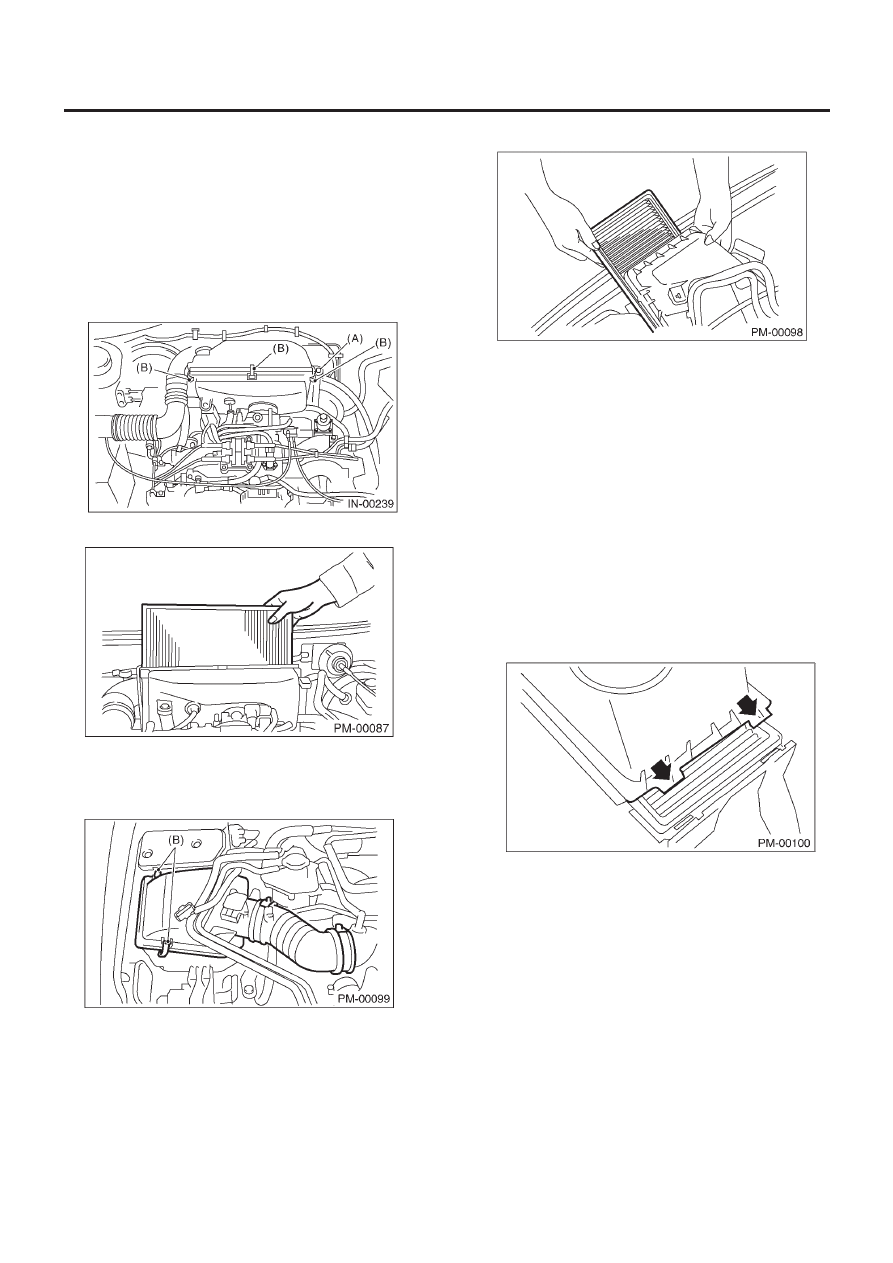

10. Воздушный фильтр

A:  ДЕМОНТАЖ

1. МОДЕЛЬ НЕ ТУРБО

1) Снимите впускной патрубок забора воздуха с корпуса воз-
душного фильтра.
2) Снимите болт (A), который крепит воздушный фильтр на
держателях.
3) Снимите зажим (B) выше корпуса фильтра.

4) Снимите воздушный фильтр.

2. МОДЕЛЬ ТУРБО

1) Снимите зажим (B) выше корпуса фильтра.

2) Снимите воздушный фильтр.

В:  УСТАНОВКА

1. МОДЕЛЬ НЕ ТУРБО

Установите в обратном порядке

ОСТОРОЖНО
Установите зажим после установки нижней части корпуса.

2. МОДЕЛЬ ТУРБО

Установите в обратном порядке

ОСТОРОЖНО
Совместите выдающуюся часть верхней крышки воз-
душного фильтра с отверстиями на нижней части корпу-
са воздушного фильтра, затем закрепите верхнюю
крышку на корпусе.
