ПРИМЕЧАНИЕ

NT-4

ПРИМЕЧАНИЕ

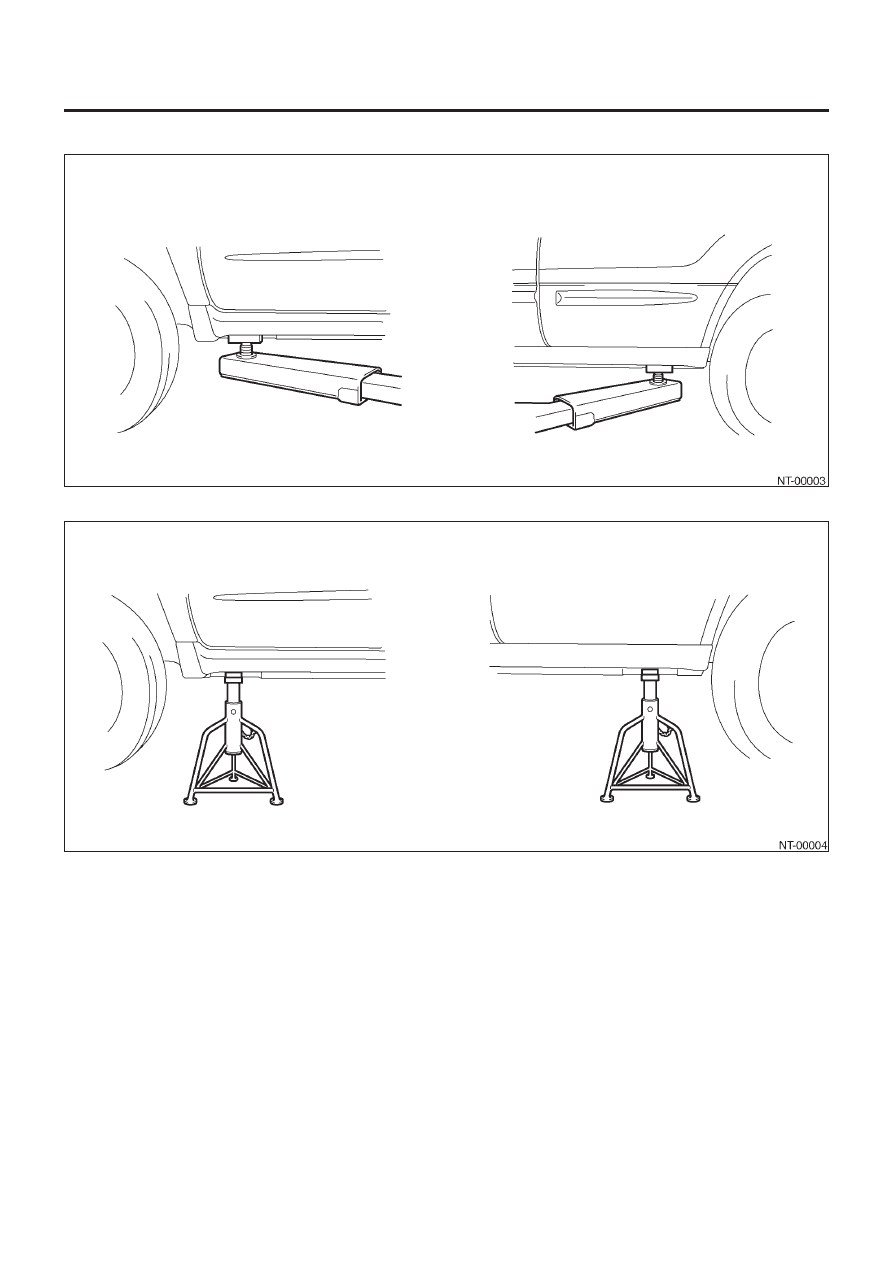

• Подъемник

• Стойка

ПРИМЕЧАНИЕ

NT-5

ПРИМЕЧАНИЕ

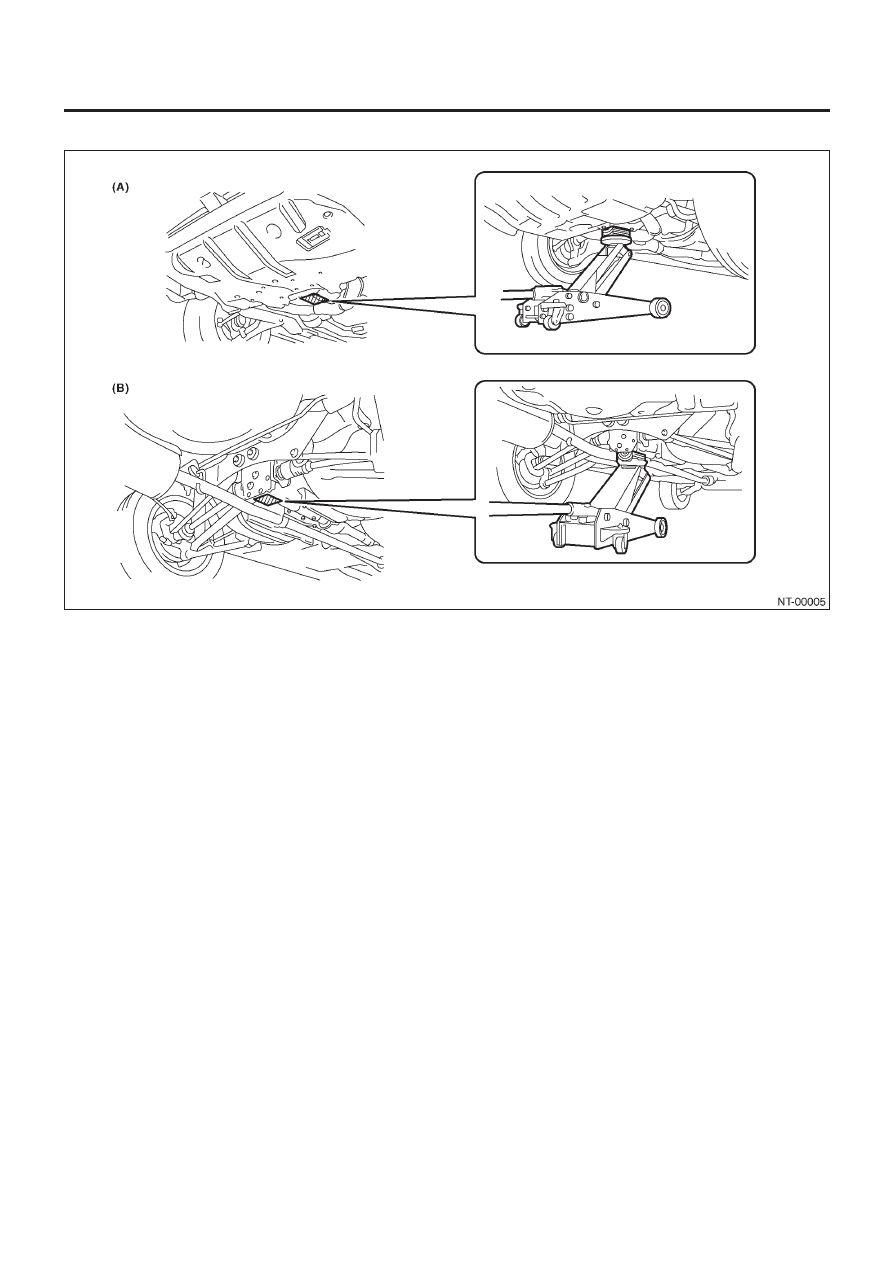

• Точка для поддомкрачивания

(А) Перед

(В) Зад

ПРИМЕЧАНИЕ

NT-6

ПРИМЕЧАНИЕ

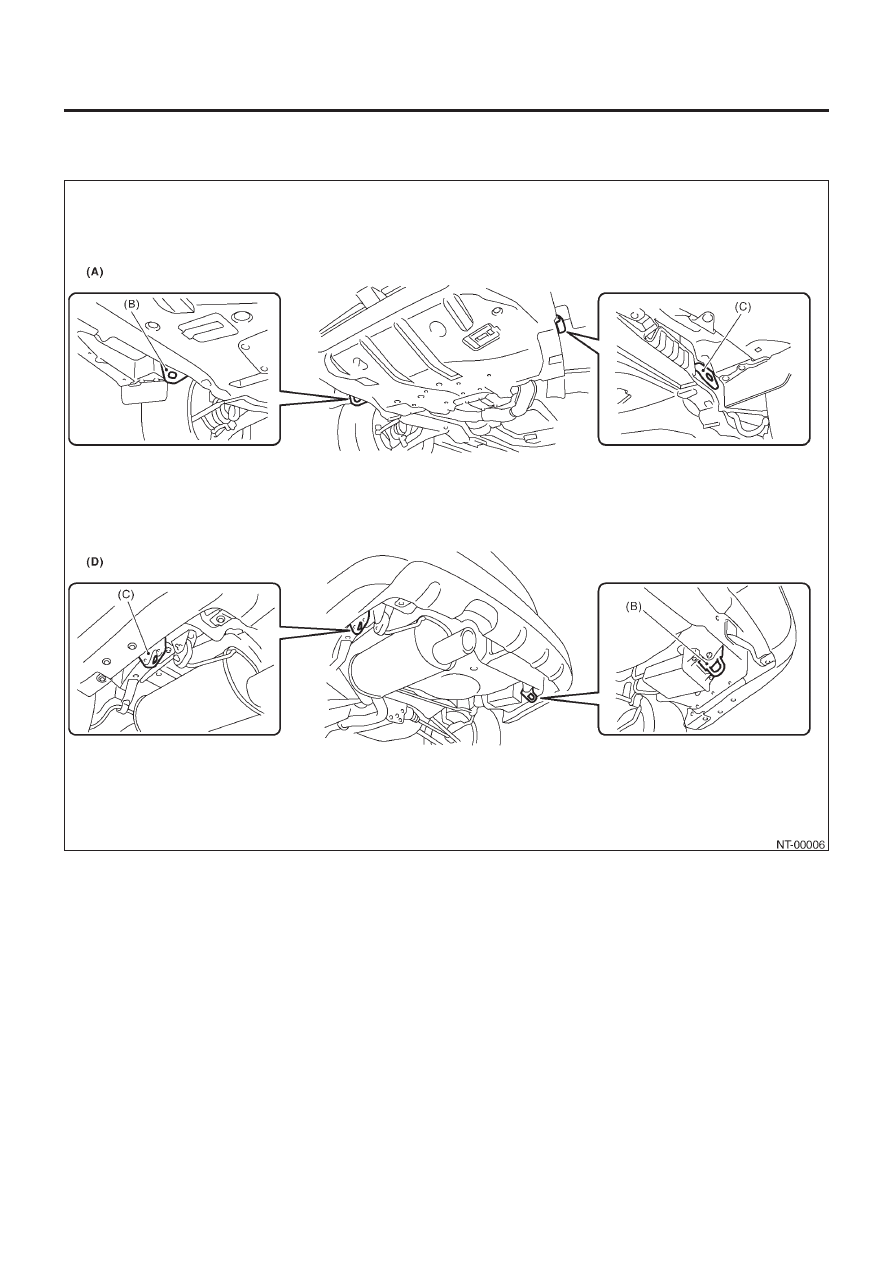

8. ПРИВЯЗЬ

Привязь используется для транспортировки автомобиля и работы на динамометре подвески. Прикрепляйте привязь только к ука-
занным точкам на автомобиле.

(А) Перед
(В) Крюк для буксировки и привязи

(С) Крюк для привязи

(D) Зад

ПРИМЕЧАНИЕ

NT-7

ПРИМЕЧАНИЕ

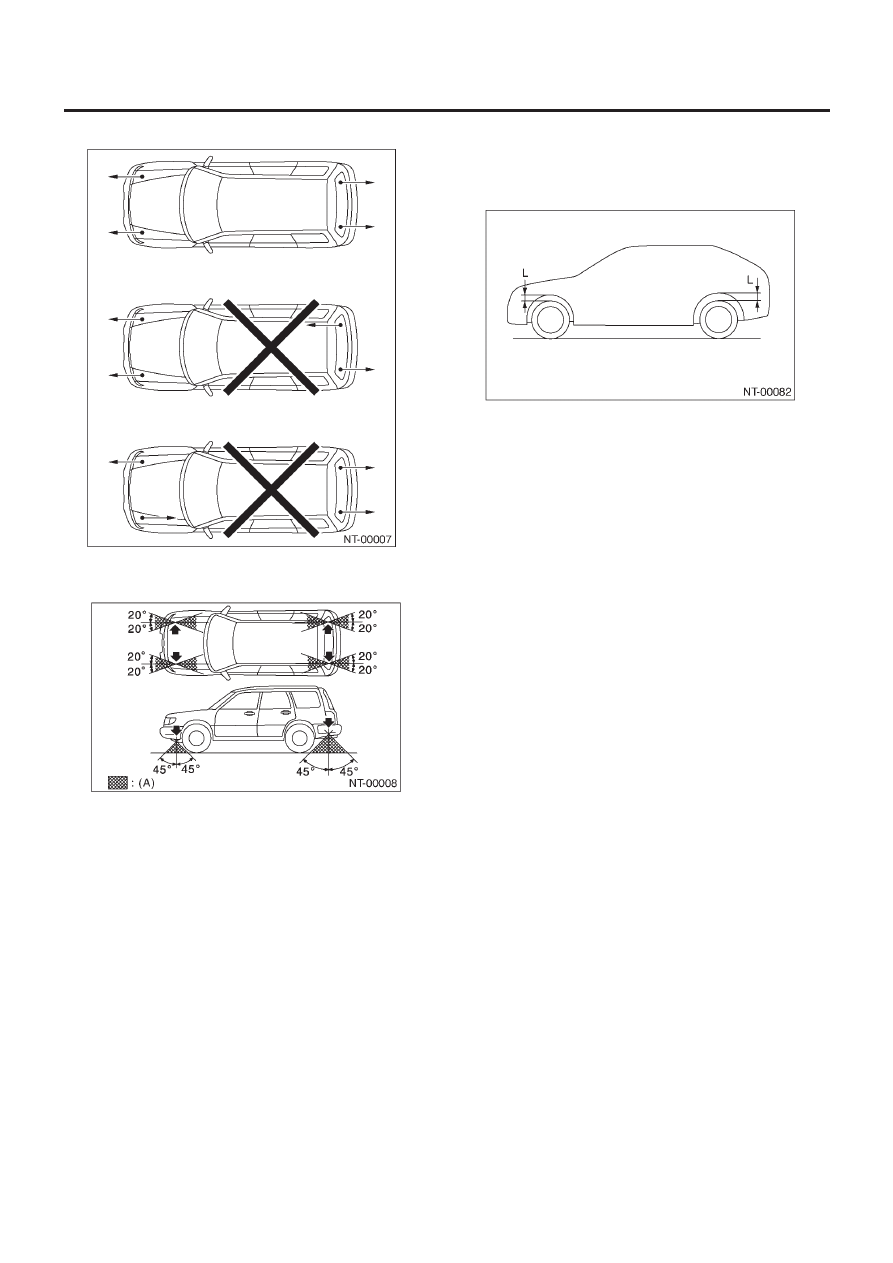

• Направление цепи в состоянии привязи

• Диапазон тяги цепи в состоянии привязи

(А) Диапазон тяги цепи в состоянии привязи

• Глубина проседания автомобиля в состоянии привязи
Измерьте расстояние L между высшей точкой шины до выс-
шей точки дуги перед привязью и после привязи. Разница в
измерениях (падение высоты) не должна превышать 50 мм
(1,97 дюймов). Надежно закрепите автомобиль.

9. БУКСИРОВКА

Избегайте буксировки автомобиля за исключением тех случаев, когда его нельзя вести. Для моделей с AWD или AT используйте
грузовик с платформой вместо буксировки. При буксировке других автомобилей, с целью предотвращения повреждения крюков
или автомобиля от излишней нагрузки:
• Не буксируйте прочие автомобили с использованием переднего крюка для привязи.
• Следите за тем, чтобы буксирующий автомобиль был тяжелее буксируемого автомобиля.
