CC(diag)-13
Диагностика по симптомам

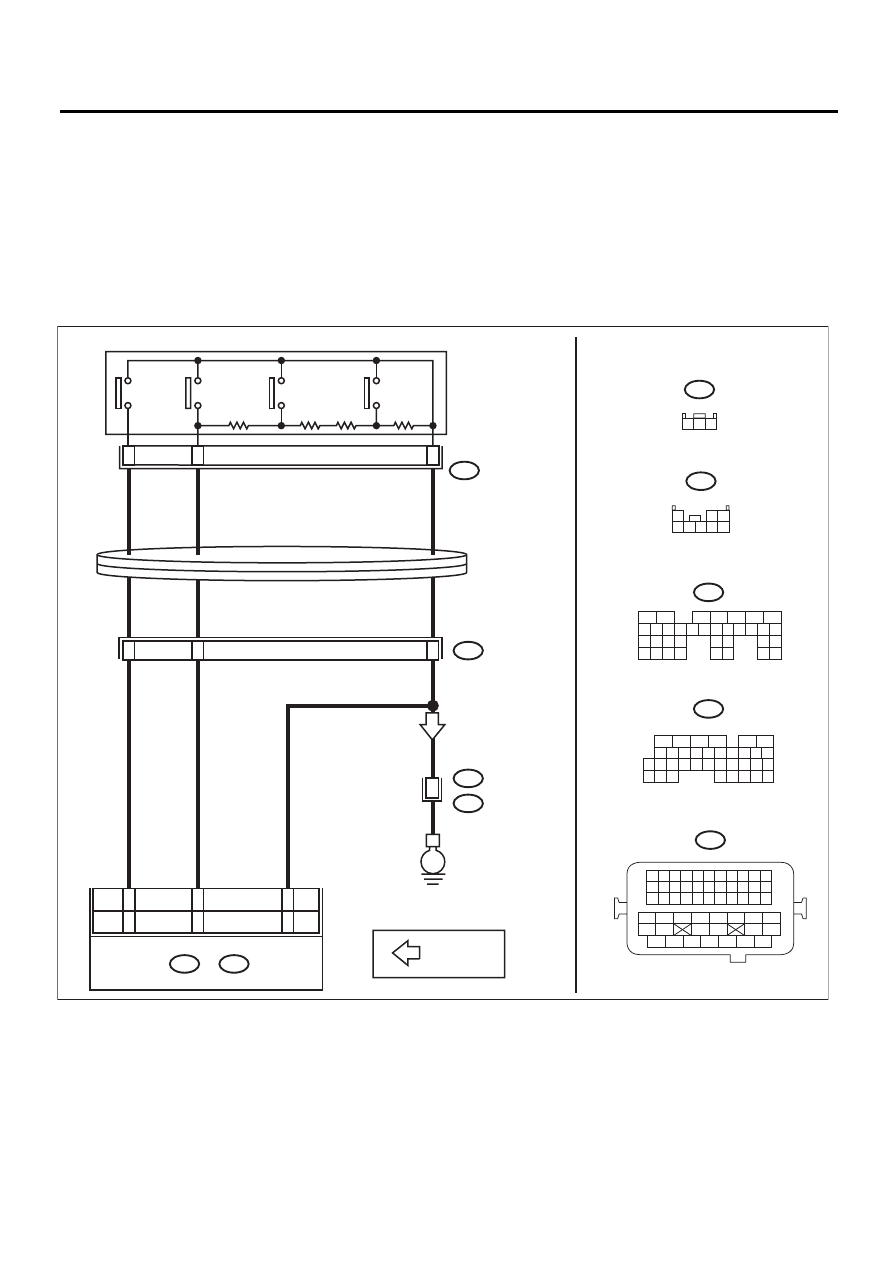

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ
СИСТЕМЫ КРУИЗ КОНТРОЛЯ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем жгута проводов ком-
бинации приборов.
3) Переведите замок зажигания в положение
ON.
4) Измерьте напряжение между клеммой
разъема жгута проводов и массой кузова.
Разъемы и клеммы
(i10) № 9 (+) — Масса кузова (–):
Напряжение составляет 10 В
или более?
Переходите к ша-
гу 2.
• Проверьте предох-
ранитель № 14 (в
блоке предохрани-
телей и реле).
• Проверьте жгут
проводов между
комбинацией прибо-
ров и блоком пре-
дохранителей и реле
на наличие разрыва
цепи или короткого
замыкания.
2
ПРОВЕРКА ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ
СИСТЕМЫ КРУИЗ КОНТРОЛЯ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем жгута проводов бло-
ка ECM.
3) Измерьте сопротивление между разъемом
жгута проводов ECM и разъемом жгута прово-
дов комбинации приборов.
Разъемы и клеммы
Модель 2.0 L
(B135) № 13 — (i11) № 5:
(B135) № 14 — (i10) № 21:
Модель 2.5 L
(B135) № 6 — (i11) № 5:
(B135) № 3 — (i10) № 21:
Сопротивление составляет
менее 10 Ом?
Переходите к ша-
гу 3.
Устраните неисправ-
ность в жгуте прово-
дов.
3
ПРОВЕРКА ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ
СИСТЕМЫ КРУИЗ КОНТРОЛЯ.
Подсоедините клемму разъема жгута прово-
дов ECM к массе, используя подходящую про-
водку.
Разъемы и клеммы
Модель 2.0 L
(B135) № 13 — Масса кузова:
(B135) № 14 — Масса кузова:
Модель 2.5 L
(B135) № 6 — Масса кузова:
(B135) № 3 — Масса кузова:
Горит ли контрольная лампа
системы круиз-контроля?
Проверьте кон-
такт в разъеме
ECM.
Замените основной
узел комбинации
приборов.
