EI-41

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

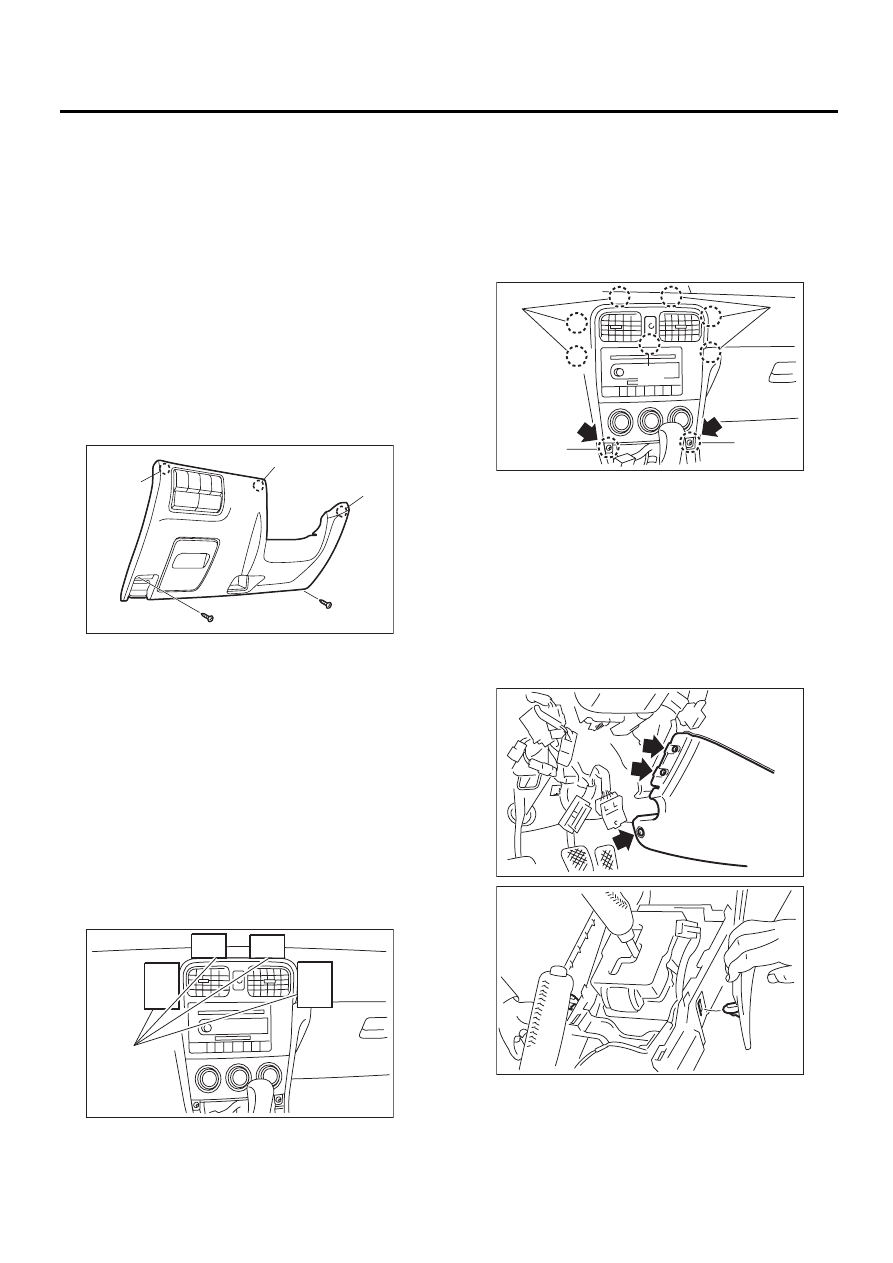

16.Узел панели приборов

A: СНЯТИЕ

ОСТОРОЖНО:
• Все жгуты проводки и разъемы системы
подушек безопасности окрашены в желтый
цвет. Не используйте в этих цепях электро-
измерительные приборы.
• Будьте осторожны, чтобы не повредить
жгут проводов системы подушек безопас-
ности во время работ по техобслуживанию
панели управления.

1. СНЯТИЕ ТОЛЬКО ПАНЕЛИ
ПРИБОРОВ

1) Отсоедините провод массы от аккумулятора.
2) Ослабьте винты и снимите нижнюю крышку.

3) Отсоедините шланг и разъем датчика тем-
пературы воздуха в салоне.
4) Снимите переднюю крышку консоли и крыш-
ку консоли. <См. EI-40, СНЯТИЕ, Ящик консо-
ли.>
5) Для того чтобы защитить поверхность пане-
ли приборов, нанесите на нее толстую защит-
ную пленку (А).

ПРИМЕЧАНИЕ:
Установите защитную пленку таким образом,
чтобы она закрывала вертикальную стенку в
зазоре между центральной и передней пане-
лью.

6) Отверните винт (B).
7) Вставьте отвертку с плоским жалом на учас-
тке (C) и снимите зажимную лапку централь-
ной панели.

ОСТОРОЖНО:
Будьте очень внимательны! Если отвертку с
плоским жалом вставить в любое другое
место, то можно повредить панель приборов.

ПРИМЕЧАНИЕ:
Если отвести нижнюю часть панели централь-
ной консоли, снять разъемы будет легче.
8) Отсоедините панель управления кондицио-
нером и разъемы выключателя аварийной сиг-
нализации.
9) Отверните винты и снимите фиксаторы, за-
тем снимите боковую панель консоли.

10) Снимите модуль подушки безопасности пе-
реднего пассажира. <См. AB-14, СНЯТИЕ, Мо-
дуль подушки безопасности переднего пасса-
жира.>

(A) Фиксатор

(A)

(A)

(A)

EI-01043

ET-00154

(A)

(B) Винт

(D) Фиксатор

(C)

(B)

(B)

(C)

(D)

ET-00272

EI-00103

EI-00062

EI-42

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

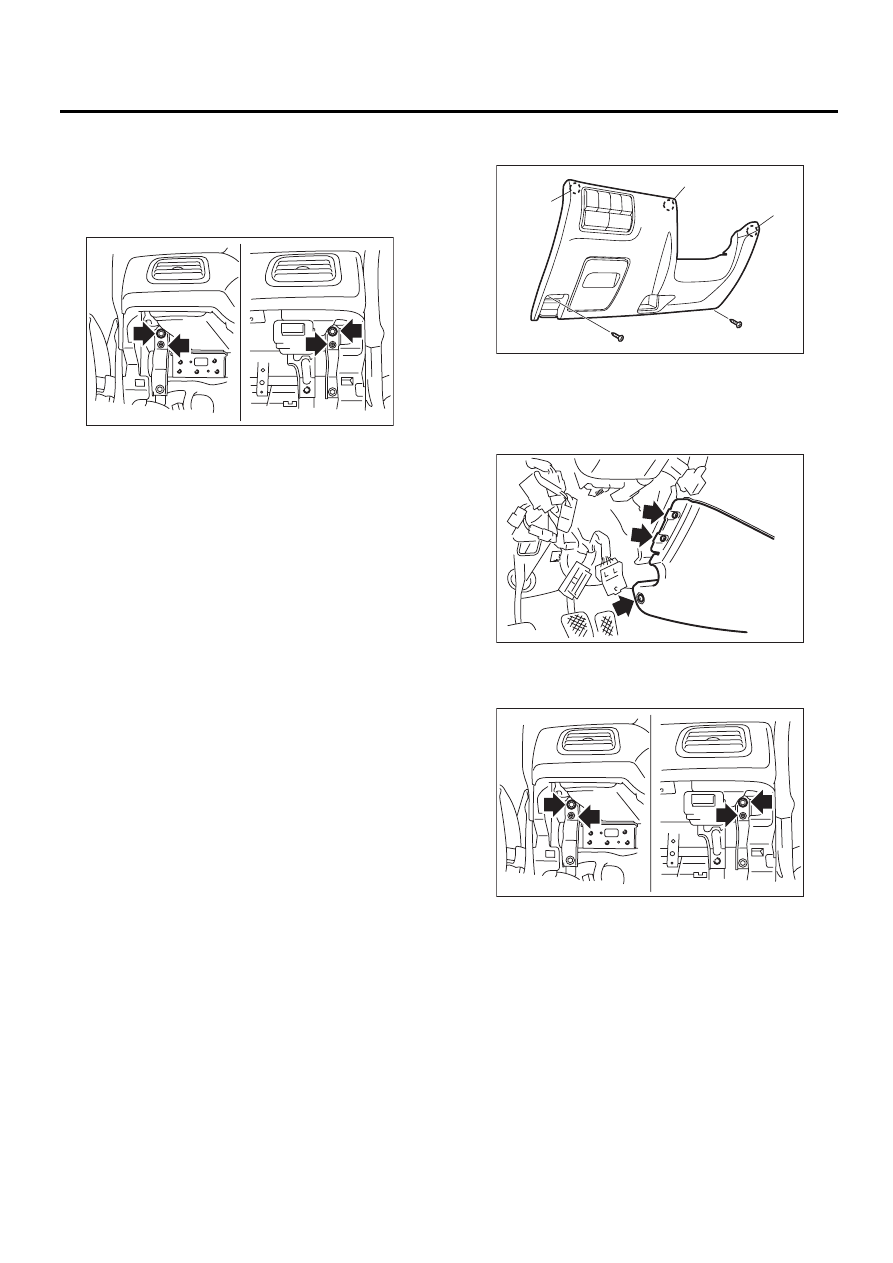

11) Отверните два болта, крепящих рулевую
колонку. <См. PS-19, СНЯТИЕ, Рулевая колон-
ка с изменяемым углом наклона.>
12) Ослабьте четыре болта, крепящих  панель
приборов. (Не снимайте нижний болт, так как он
используется для совмещения при установке.)

13) Снимите узел комбинации приборов. <См.
IDI-10, СНЯТИЕ, Комбинация приборов.>
14) Ослабьте крепежные винты панели инстру-
ментов.
15) Снимите центральное отделение в панели
приборов для хранения предметов. <См. EI-52,
СНЯТИЕ, Центральное отделение в панели
приборов для хранения предметов.>
16) Снимите радиоприемник. <См. ET-6, СНЯ-
ТИЕ, Блок радиоприемника.>
17) Снимите боковую крышку панели приборов
(обе стороны), ослабьте два болта.
18) Снимите узел панели приборов.

ПРИМЕЧАНИЕ:
В предусмотренном порядке снимите верхнюю
часть внутренней отделки передней стойки.
<См. EI-44, СНЯТИЕ, Верхняя часть внутрен-
ней отделки.>
19) Отсоедините разъем жгута проводов от
комбинации приборов.

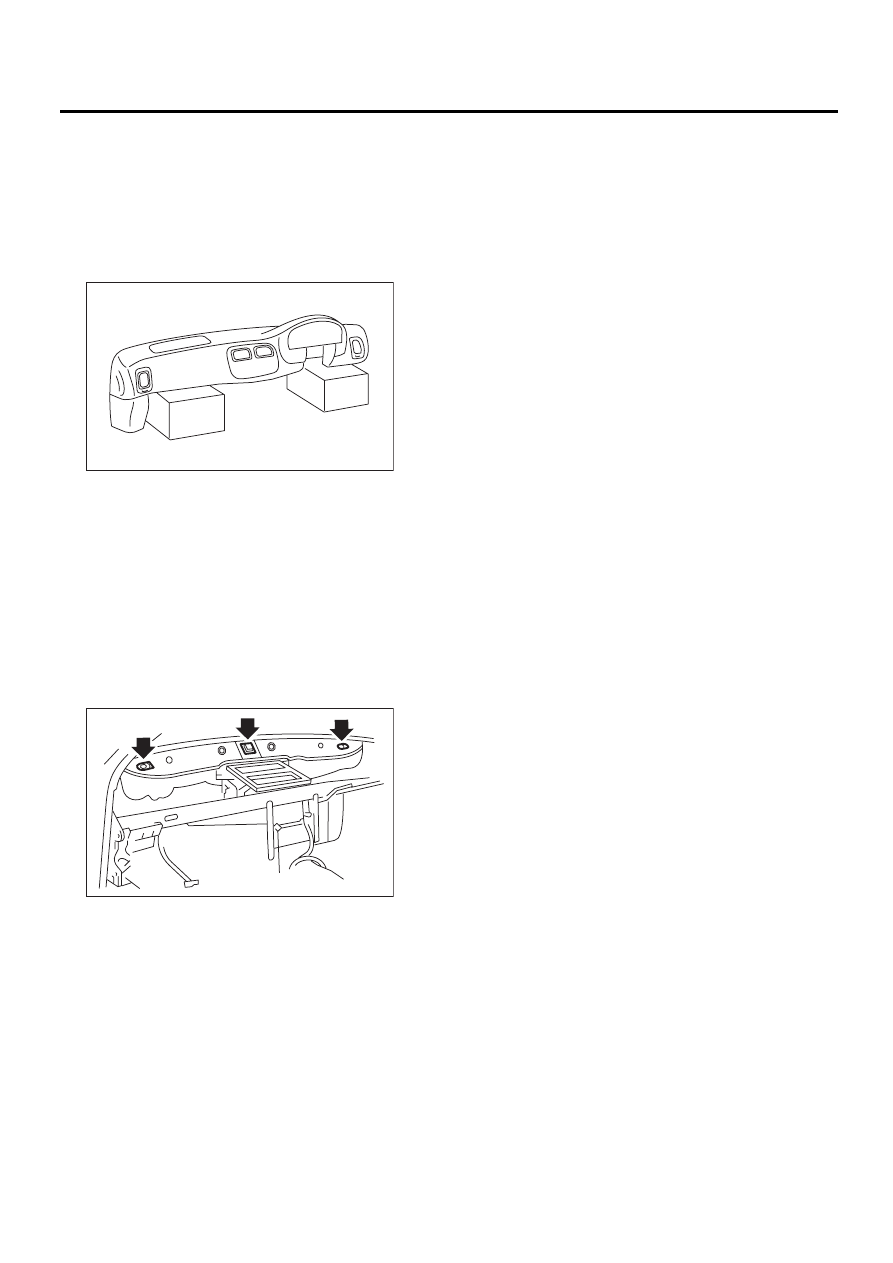

ОСТОРОЖНО:
Отсоединяя разъем, не тяните за жгут про-
водов.

2. СНЯТИЕ ПАНЕЛИ ПРИБОРОВ
ВМЕСТЕ С ОПОРНОЙ БАЛКОЙ РУЛЕВОЙ
КОЛОНКИ

1) Отсоедините провод массы от аккумулятора.

2) Ослабьте винты и фиксаторы (A), затем сни-
мите нижнюю крышку.

3) Снимите переднюю крышку консоли и крыш-
ку консоли. <См. EI-40, СНЯТИЕ, Ящик консо-
ли.>
4) Ослабьте винты и снимите фиксатор, затем
снимите боковую панель консоли.

5) Снимите рулевую колонку.
6) Ослабьте четыре болта, крепящих  панель
приборов.

7) Снимите модули подушек безопасности со
стороны водителя и переднего пассажира.
<См. AB-13, СНЯТИЕ, Модуль подушки безо-
пасности водителя.> <См. AB-14, СНЯТИЕ, Мо-
дуль подушки безопасности переднего пасса-
жира.>
8) Ослабьте болты опорной балки рулевой ко-
лонки.
9) Ослабьте крепежные болты педали тормо-
за. <См. BR-50, СНЯТИЕ, Педаль тормоза.>
10) Снимите два фиксатора с переднего края
узла панели приборов.
11) Снимите узел панели приборов.

EI-00223

(A)

(A)

(A)

EI-01043

EI-00103

EI-00223

EI-43

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

ОСТОРОЖНО:
Отсоединяя разъем, не тяните за жгут про-
водов.

ПРИМЕЧАНИЕ:
• При необходимости нанесите метки совме-
щения для облегчения сборки.
• При хранении снятой панели приборов, пос-
тавьте ее на пол вертикально.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить изоляцию жгута проводов.
• Убедитесь в том, что разъем жгуте прово-
дов подсоединен.

ПРИМЕЧАНИЕ:
Устанавливая панель приборов, вдавите крю-
чок во втулку (A) на панели кузова.

EI-00068

EI-00069

(A)

(A)

(A)

EI-44

Верхняя часть внутренней отделки

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

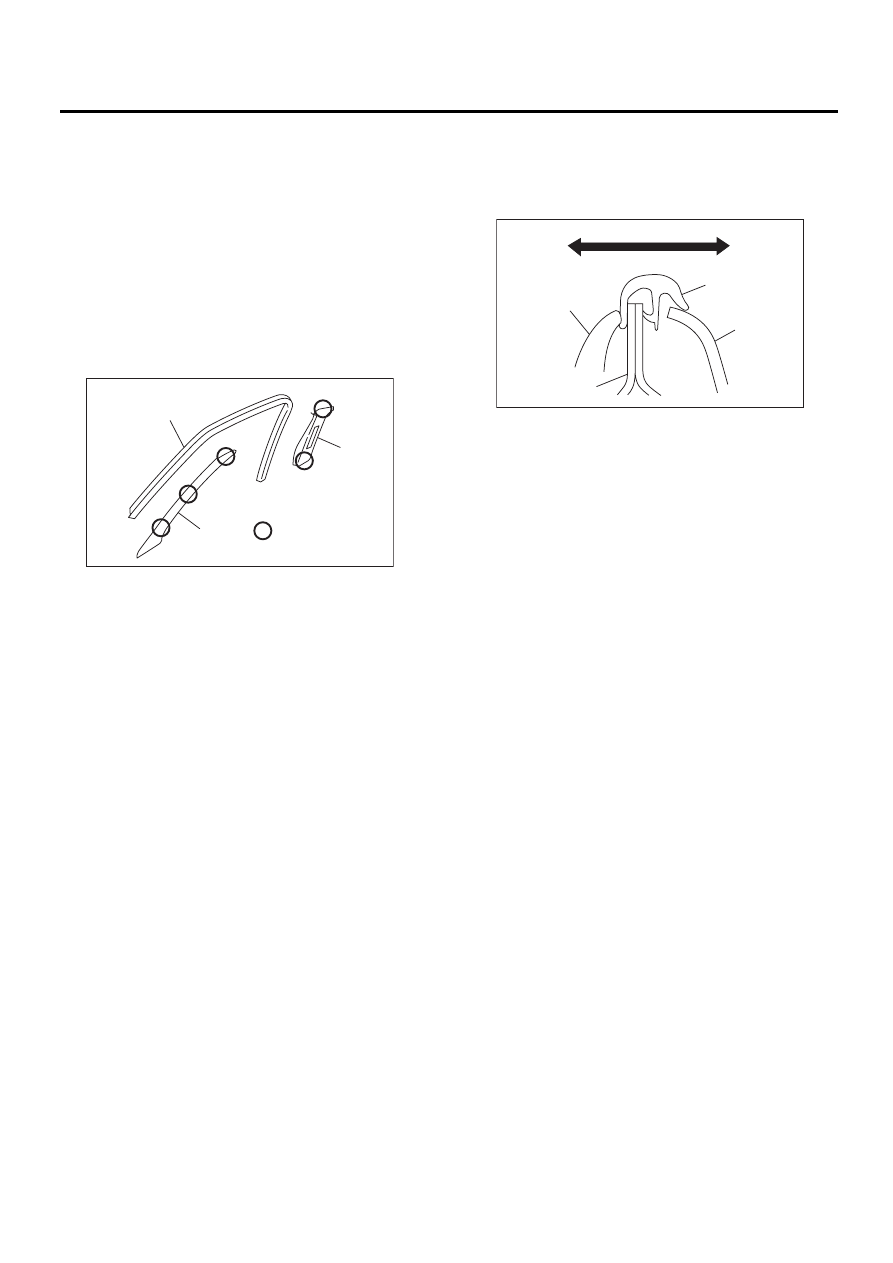

17.Верхняя часть внутренней

отделки

A: СНЯТИЕ

1) Снимите нижнюю часть внутренней отде-
лки. <См. EI-45, СНЯТИЕ, Нижняя часть внут-
ренней отделки.>
2) Снимите передний молдинг (A).
3) Снимите верхнюю внутреннюю отделку пе-
редней стойки. (B).
4) Отсоедините узел крепления плечевой лямки
ремня безопасности переднего сиденья, затем
снимите верхнюю отделку средней стойки (С).

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что зажимные лапки пане-
ли внутренней отделки надежно закрепле-
ны на кузове.

ПРИМЕЧАНИЕ:
При установке верхней части внутренней отде-
лки средней и передней стойки, убедитесь в
том, что передний молдинг установлен так, как
показано на рисунке.

(D) Фиксатор

EI-00105

(A)

(B)

(C)

 : (D)

(A) Наружу

(B) Внутрь

(C) Молдинг

(D) Уплотнитель

(E) Внутренняя отделка

(F) Кузов

EI-00106

(A)

(C)

(B)

(E)

(F)

(D)
