SL-19

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

7. ПРОВЕРКА РАБОТЫ ФОНАРЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ.

8. ПРОВЕРКА ОСВЕЩЕНИЯ САЛОНА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАБОТЫ ФОНАРЕЙ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ.
Убедитесь в том, что при переводе выключателя
аварийной сигнализации в положении ОN фонари
аварийной сигнализации мигают.

Фонари аварийной сигнали-
зации мигают?

Переходите к ша-
гу 2.

Проверьте цепь
аварийной сигна-
лизации.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА.
1) Извлеките ключ из замка зажигания.
2) Закройте все двери и дверцу багажного отсека.
3) Измерьте напряжение между клеммой разъ-
ема блока управления системы дистанционного
управления замками автомобиля и массой кузо-
ва, когда кнопка LOCK или OPEN пульта дистан-
ционного управления нажата.

Разъемы и клеммы

(B176) № 12 (+) — Масса кузова (–):
(B176) № 13 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Проверьте жгут
проводов между
блоком управле-
ния системы дис-
танционного уп-
равления замка-
ми автомобиля и
фонарем указа-
теля поворотов
на наличие раз-
рыва в цепи или
короткого замы-
кания.

Замените блок
управления сис-
темы дистанци-
онного управле-
ния замками ав-
томобиля.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ОСВЕЩЕНИЯ САЛОНА.
Убедитесь в том, что при переводе выключателя
освещения в положение ON освещение салона
включается.

Включается ли освещение
салона?

Переходите к ша-
гу 2.

Проверьте цепь
освещения сало-
на.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЦЕ-
ПЬЮ ОСВЕЩЕНИЯ САЛОНА И БЛОКОМ УП-
РАВЛЕНИЯ СИСТЕМЫ ДИСТАНЦИОННОГО УП-
РАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ (МО-
ДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА) ИЛИ БЛОКОМ
ДВОЙНОГО ЗАМКА (МОДЕЛЬ С ДВОЙНЫМ ЗА-
МКОМ).
1) Отсоедините разъем жгута проводов блока
управления системы дистанционного управления
замками автомобиля или блока двойного замка и
разъем жгута проводов цепи освещения салона.
2) Измерьте сопротивление между клеммой
разъема жгута проводов блока управления систе-
мы дистанционного управления замками автомо-
биля или блока двойного замка и клеммой разъ-
ема жгута проводов системы освещения салона.

Разъемы и клеммы

Модель без двойного замка:

(B176) № 11 — (R52) № 2:

Модель с двойным замком:

(B325) № 1 — (R52) № 2:

Величина сопротивления со-
ставляет менее 10 Ом?

Цепь освещения
салона исправна.

Проверьте жгут
проводов между
блоком управле-
ния системы дис-
танционного уп-
равления замка-
ми автомобиля
(модель без
двойного замка)
или блоком двой-
ного замка (мо-
дель с двойным
замком) и цепью
освещения сало-
на на наличие
разрыва в цепи
или короткого за-
мыкания.

SL-20

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

9. ПРОВЕРКА ЦЕПИ ПОДСВЕТКИ ЗАМКА ЗАЖИГАНИЯ.

10.ПРОВЕРКА ВЫХОДНОГО СИГНАЛА НА БЛОК ДВОЙНОГО ЗАМКА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ПОД-
СВЕТКИ ЗАМКА ЗАЖИГАНИЯ.
1) Отсоедините разъем жгута проводов цепи
подсветки замка зажигания.
2) Измерьте напряжение между клеммой разъ-
ема жгута проводов цепи подсветки замка зажи-
гания и массой кузова.

Разъемы и клеммы

(B74) № 3 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Проверьте жгут
проводов между
цепью подсветки
замка зажигания
и предохраните-
лем на наличие
разрыва в цепи
или короткого за-
мыкания.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЦЕ-
ПЬЮ ПОДСВЕТКИ ЗАМКА ЗАЖИГАНИЯ И БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМЫ ДИСТАНЦИОН-
НОГО УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ
(МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА) ИЛИ БЛО-
КОМ ДВОЙНОГО ЗАМКА (МОДЕЛЬ С ДВОЙ-
НЫМ ЗАМКОМ).
1) Отсоедините разъем жгута проводов блока
управления системы дистанционного управления
замками автомобиля или блока двойного замка
2) Измерьте сопротивление между клеммой
разъема жгута проводов блока управления систе-
мы дистанционного управления замками автомо-
биля или блока двойного замка и разъемом жгута
проводов цепи подсветки замка зажигания.

Разъемы и клеммы

Модель без двойного замка:

(B176) № 11 — (B74) № 4:

Модель с двойным замком:

(B325) № 1 — (B74) № 4:

Сопротивление составляет
менее 10 Ом?

Проверьте цепь
подсветки замка
зажигания. В слу-
чае неисправнос-
ти, замените сис-
тему подсветку
замка зажигания.

Устраните неис-
правность в жгу-
те проводов.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА.
Измерьте напряжение между клеммой разъема
жгута проводов блока управления системы дис-
танционного управления замками автомобиля и
массой кузова, когда нажата кнопка OPEN пульта
дистанционного управления.

Разъемы и клеммы

(B176) № 17 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Замените блок
управления сис-
темы дистанци-
онного управле-
ния замками ав-
томобиля.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА.
Измерьте напряжение между клеммой разъема
жгута проводов блока управления системы дис-
танционного управления замками автомобиля и
массой кузова, когда нажата кнопка LOCK пульта
дистанционного управления.

Разъемы и клеммы

(B176) № 18 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Замените блок
двойного замка.

Проверьте жгут
проводов между
блоком управле-
ния системы дис-
танционного уп-
равления замка-
ми автомобиля и
блоком двойного
замка на наличие
разрыва в цепи
или короткого за-
мыкания.

SL-21

Внутренняя ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

4. Внутренняя ручка

передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку двери. <См.
EI-36, СНЯТИЕ, Внутренняя отделка передней
двери.>
2) Снимите уплотнительное покрытие. <См.
EB-13, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>

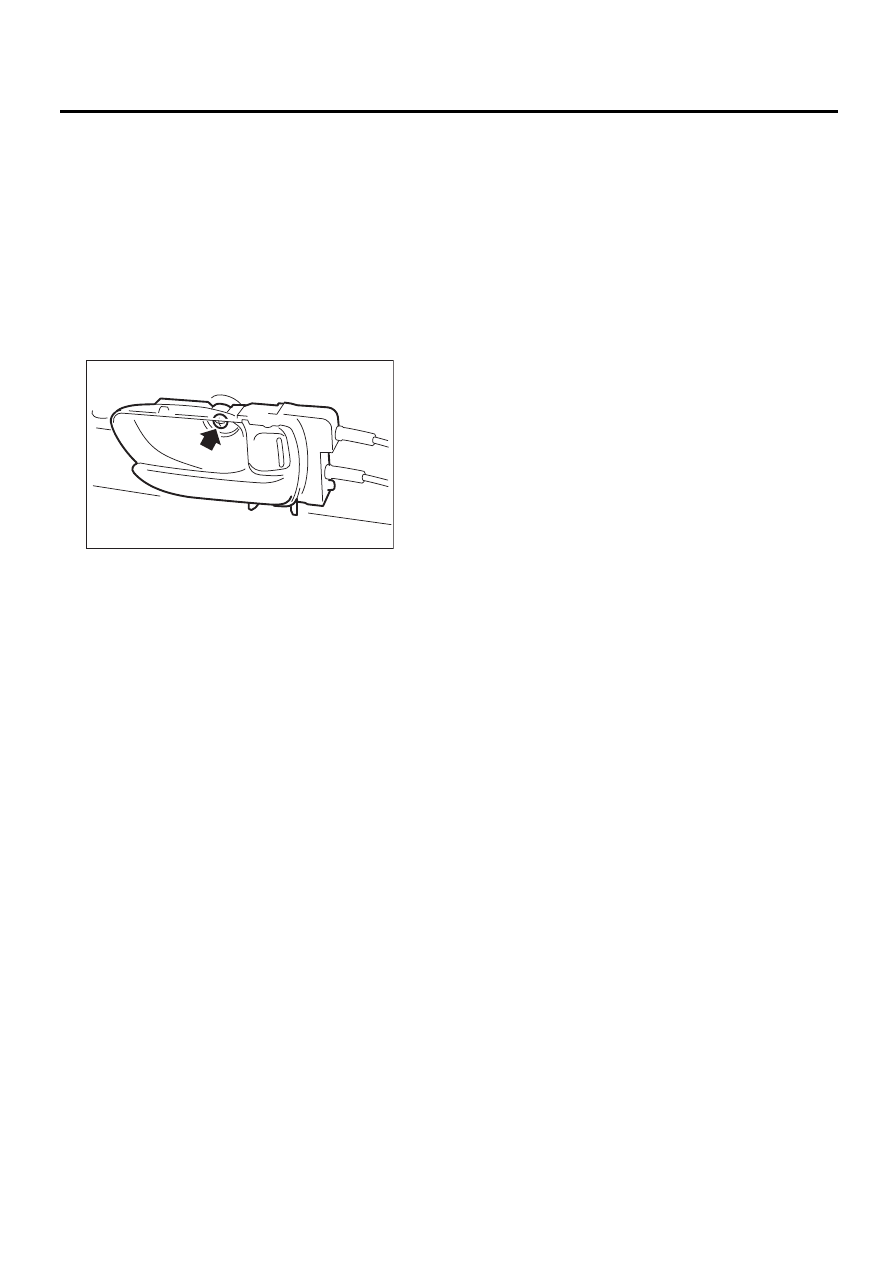

3) Снимите один винт и два тросика.
4) Снимите внутреннюю ручку передней двери.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
При установке проверьте следующее:
• Имеются ли на тросике наружные поврежде-
ния?
• Достаточно ли смазки нанесено на соедине-
ние тросика? (Если внутренняя ручка открыва-
ния двери с хромированным покрытием)
Если смазки недостаточно, нанесите дополни-
тельное количество смазки и подсоедините
тросик.
Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Убедитесь в том, что тросик не поврежден.
2) Убедитесь в том, что рычаг и тросик переме-
щаются плавно.

ПРИМЕЧАНИЕ:
• Если внутренняя ручка открывания двери
имеет хромированное покрытие, проверьте,
чтобы на соединении тросика было достаточно
смазки.
• Если смазки недостаточно, нанесите допол-
нительное количество смазки и подсоедините
тросик.

SL-00007

SL-22

Наружная ручка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

5. Наружная ручка передней

двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку двери. <См.
EI-36, СНЯТИЕ, Внутренняя отделка передней
двери.>

ОСТОРОЖНО:
Не прикладывайте чрезмерных усилий при
снятии внутренней отделки двери. В против-
ном случае, можно повредить панель двери.
2) Снимите уплотнительное покрытие. <См.
EB-13, СНЯТИЕ, Уплотнительное покрытие пе-
редней двери.>
3) Снимите внутреннюю ручку передней двери.
<См. SL-21, СНЯТИЕ, Внутренняя ручка пере-
дней двери.>

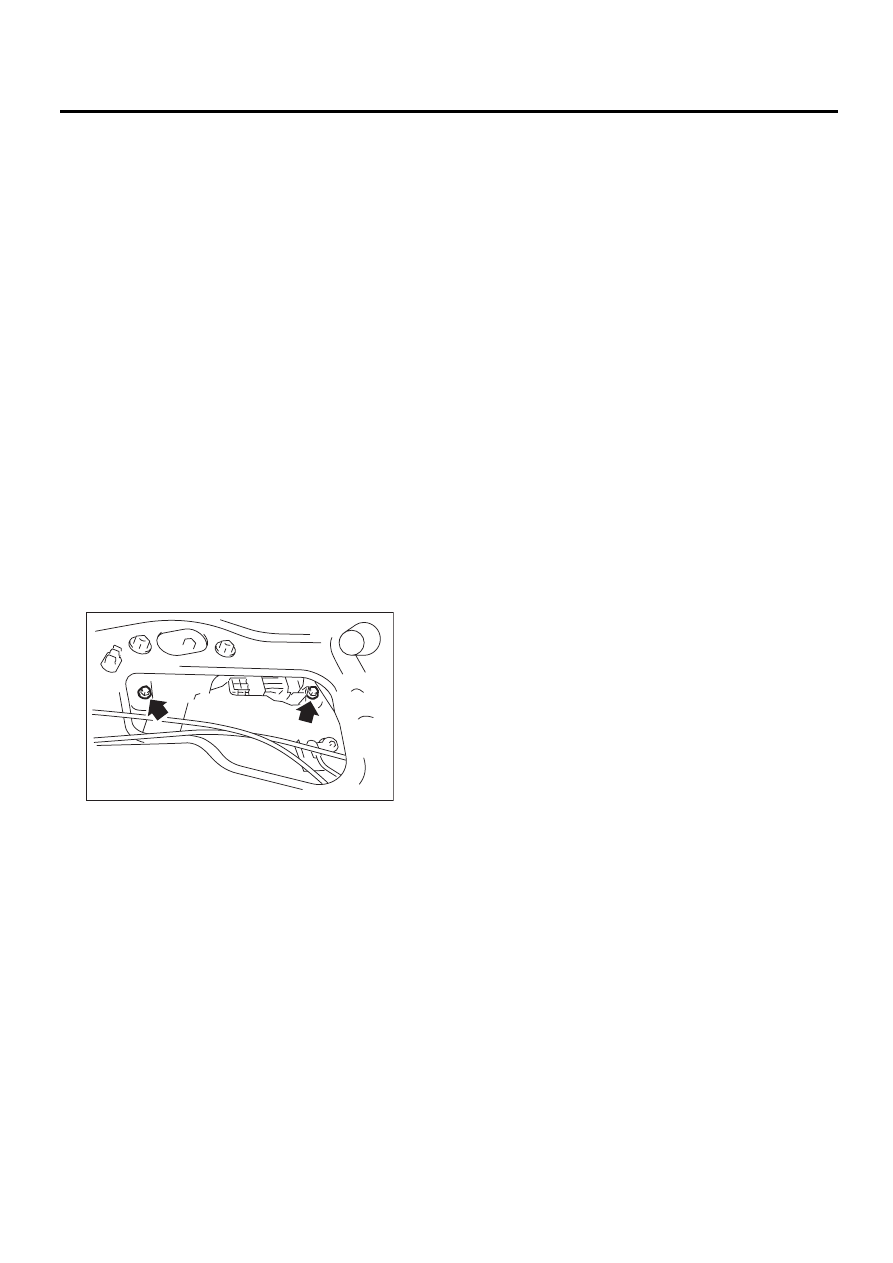

4) Снимите тросик с держателя тросика и ос-
тавьте его в свободном положении.
5) Снимите два болта и зажим тяги, после чего
снимите наружную ручку передней двери.

ПРИМЕЧАНИЕ:
Болт можно снять с обратной стороны через
сервисное отверстие (А) внутренней панели,
регулируя положение стекла.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
После установки наружной ручки двери, от-
кройте/закройте дверь, чтобы убедитесь в том,
что ручка работает исправно.

C: ПРОВЕРКА

После установки проверьте следующие пункты.
• Рычаг и тяга перемещаются плавно?
• Поврежден ли тросик, есть ли следы истира-
ния и т.д.?

SL-00009
