COM-5

Выключатель звукового сигнала

СИСТЕМА СВЯЗИ

4. Выключатель звукового

сигнала

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания в разделе “AB”, касающиеся правил
работы с модулем подушки безопасности
водителя. <См. AB-3, ОСТОРОЖНО, Общие
сведения.>

ПРИМЕЧАНИЕ:
Выключатель звукового сигнала выполнен
единым узлом с модулем подушки безопаснос-
ти водителя.
1) Отсоедините провод массы от аккумулятора.
2) Снимите модуль подушки безопасности во-
дителя. <См. AB-13, СНЯТИЕ, Модуль подушки
безопасности водителя.>

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

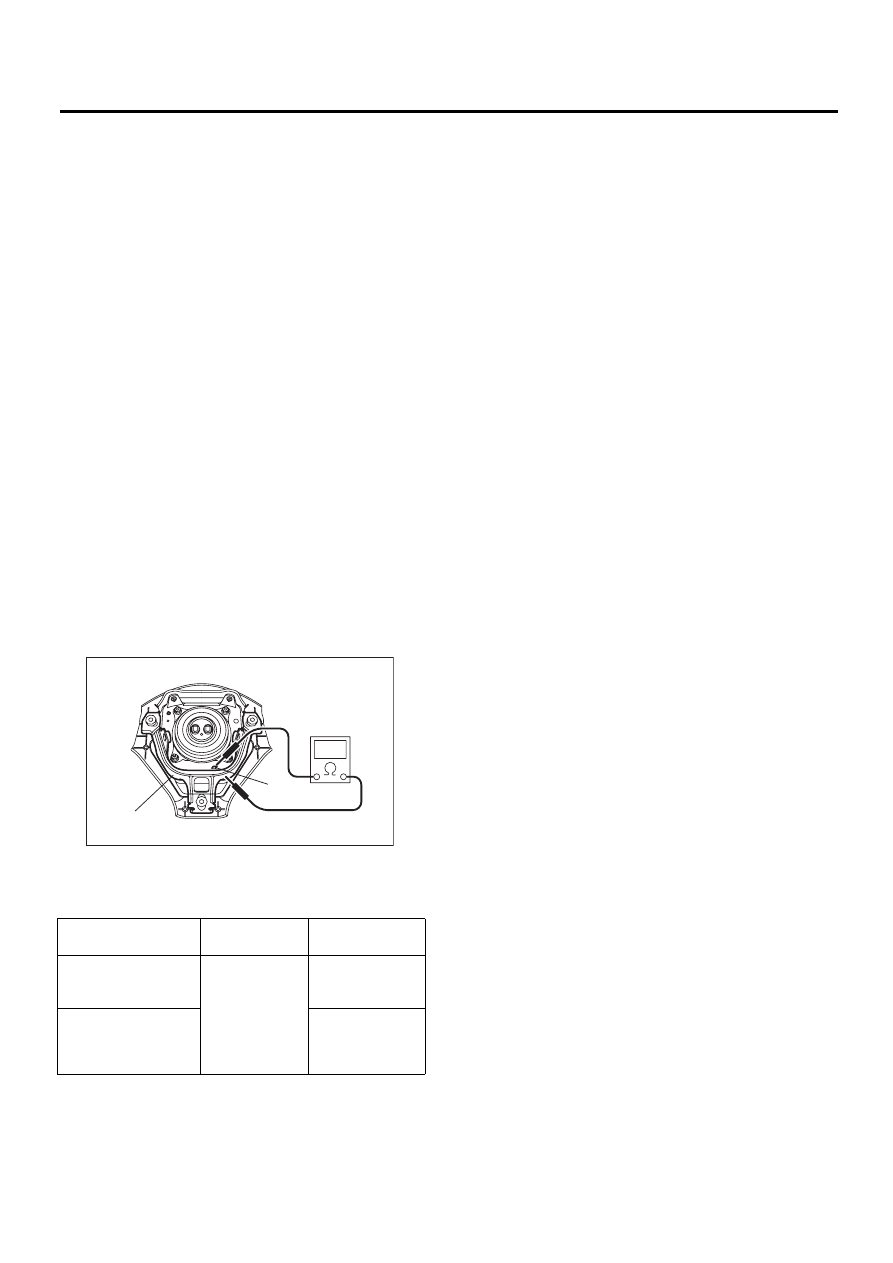

Измерьте сопротивление между клеммой вы-
ключателя звукового сигнала и кронштейном
модуля подушки безопасности

(1) Клемма выключателя звукового сигнала

(2) Кронштейн модуля подушки безопасности

Положение

выключателя

Клемма №

Сопротивление

Если кронштейн мо-
дуля подушки безо-
пасности нажат

Клемма вы-

ключателя

звукового сиг-

нала и кронш-

тейн модуля

подушки безо-

пасности

Менее 1 Ома

Когда кронштейн
модуля подушки бе-
зопасности отжат

1 МОм или бо-

лее

(2)

(1)

COM00037

COM-6

Выключатель звукового сигнала

СИСТЕМА СВЯЗИ

СТЕКЛА/ОКНА/ЗЕРКАЛА

GW

Страница

1.

Общие сведения .......................................................................................2

2.

Система электростеклоподъемников  ...................................................7

3.

Блок кнопок управления электростеклоподъемника ..........................8

4.

Система дистанционного управления зеркалом  ................................11

5.

Колпак зеркала ......................................................................................12

6.

Узел наружного зеркала  .......................................................................13

7.

Наружное зеркало  .................................................................................14

8.

Переключатель дистанционного управления наружным зеркалом  .15

9.

Стекло передней двери  ........................................................................16

10.

Узел механизма стеклоподъемника и электродвигателя передней
двери .......................................................................................................20

11.

Стекло задней двери .............................................................................21

12.

Узел механизма стеклоподъемника и электродвигателя задней
двери .......................................................................................................23

13.

Ветровое стекло  ....................................................................................24

14.

Зеркало заднего вида  ...........................................................................28

15.

Стекло дверцы багажного отсека ........................................................29

16.

Система обогревателя заднего стекла  ...............................................31

17.

Обогреватель заднего стекла  ..............................................................32

18.

Стекло задней четверти  .......................................................................33

19.

Стекло люка крыши  ..............................................................................35

GW-2

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

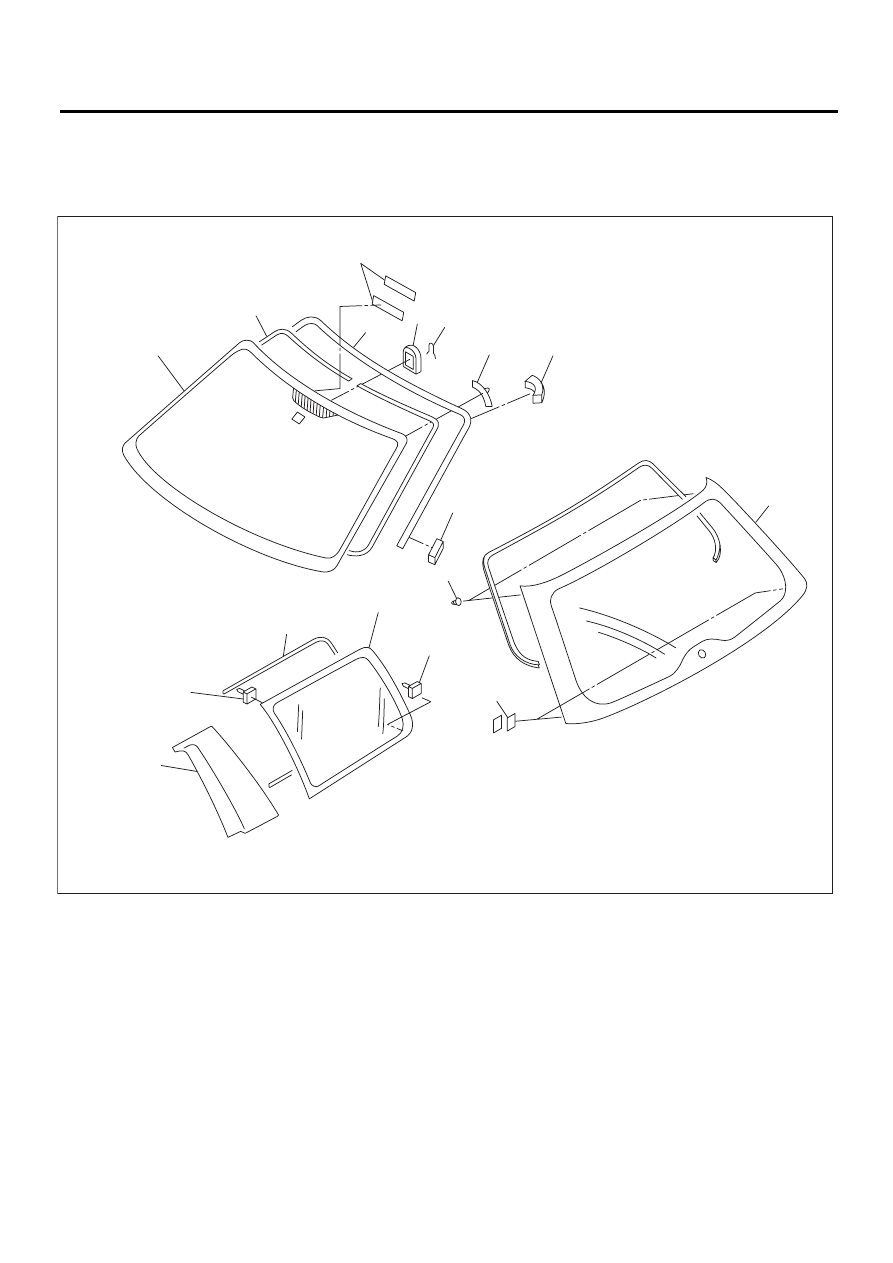

1. Общие сведения

A: УЗЕЛ

1. НЕПОДВИЖНОЕ СТЕКЛО

(1)

Ветровое стекло

(6)

Зажим

(11)

Накладка задней стойки

(2)

Резиновая прокладка

(7)

Стекло задней четверти

(12)

Уплотнение A

(3)

Молдинг

(8)

Установочный штифт

(13)

Уплотнение B

(4)

Крепление зеркала заднего вида

(9)

Стекло дверцы багажного отсека





(5)

Установочный штифт

(10)

Пружина





GW-00421

(1)

(2)

(3)

(6)

(4)

(10)

(5)

(9)

(6)

(8)

(7)

(3)

(11)

(8)

(13)

(12)

(8)
