AB(diag)-65

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

K: КДН 32

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Короткое замыкание, разрыв цепи или замыкание на силовой провод цепи в жгуте проводов до-
полнительного датчика лобового удара (правого)
• Короткое замыкание, разрыв цепи или замыкание на силовой провод цепи в жгуте проводов сис-
темы подушек безопасности
• Дополнительный датчик лобового удара (левый) неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

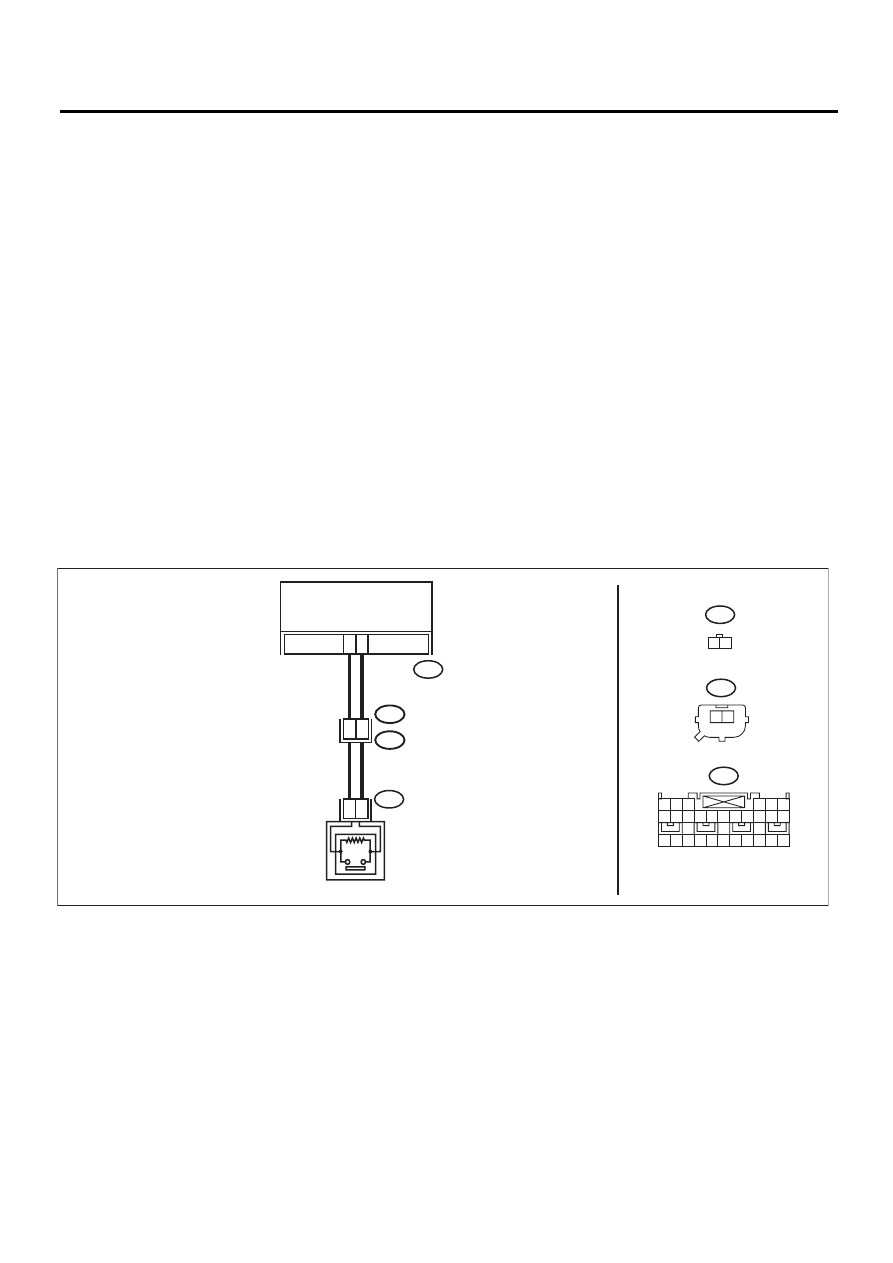

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

2

1

AB18

AB3

AB18

1

2

26

15

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB13

AB14

1

2

AB13

1 2

AB-01628

ПЕРЕДНИЙ ЛЕВЫЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК



AB(diag)-66

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Модель с правосторонним управлением

AB3

AB18

1

2

26

15

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ПЕРЕДНИЙ ЛЕВЫЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК



AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

2

1

AB18

AB-01627

AB(diag)-67

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах меж-
ду блоком управления системой подушек безопас-
ности и дополнительным датчиком лобового удара
(левым).

Обнаружен ли плохой
контакт?

Замените как основ-
ной жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова.

Переходите к
шагу 2.

2

ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛО-
БОВОГО УДАРА (ЛЕВОГО) И ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Отсоедините разъем (AB3) от блока управле-
ния системой подушек безопасности, и подсоеди-
ните разъем (1R) диагностического жгута прово-
дов R к разъему (AB3).
3) Измерьте сопротивление между клеммами разъ-
ема (3R) диагностического жгута проводов R.

Разъемы и клеммы

(3R) № 6 — (3R) № 8:

Сопротивление в диа-
пазоне 750 — 1 кОм?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Переходите к
шагу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ И ЖГУТА
ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛО-
БОВОГО УДАРА (ЛЕВОГО).
1) Отсоедините разъем (AB18) от дополнительно-
го датчика лобового удара.
2) Измерьте сопротивление между разъемом (3R)
диагностического жгута проводов R и массой кузова.

Разъемы и клеммы

(3R) № 6 — (3R) № 8:
(3R) № 6 — Масса кузова:
(3R) № 8 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 4.

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности и жгут
проводов допол-
нительного дат-
чика лобового
удара, так и жгут
проводов кузо-
ва.

4

ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛО-
БОВОГО УДАРА (ЛЕВОГО).
1) Подсоедините разъем (1AA) диагностического
жгута проводов AA к дополнительному датчику ло-
бового удара (левому).
2) Измерьте сопротивление между клеммами разъ-
ема (2AA) диагностического жгута проводов АА.

Разъемы и клеммы

(2AA) № 1 — (2AA) № 2:

Сопротивление в диа-
пазоне 750 — 1 кОм?

Переходите к шагу 5.

Замените допол-
нительный дат-
чик лобового
удара (левый).
<См. AB-21, До-
полнительный
датчик лобового
удара.>

5

ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛО-
БОВОГО УДАРА (ЛЕВОГО).
Измерьте сопротивление между разъемом (2AA) ди-
агностического жгута проводов АА и массой кузова.

Разъемы и клеммы

(2AA) № 1 — Масса кузова:
(2AA) № 2 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6.

Замените допол-
нительный дат-
чик лобового уда-
ра (левый). <См.
AB-21, Дополни-
тельный датчик
лобового удара.>

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Переходите к
шагу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на
дисплее какие-либо
другие КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-40, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диа-
гностики.

AB(diag)-68

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

L: КДН 41

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов правой боковой подушки безопасности неисправен
• Модуль правой боковой подушки безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем правой боковой подушки
безопасности и датчиком правой боковой подуш-
ки безопасности.

Обнаружен ли плохой
контакт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

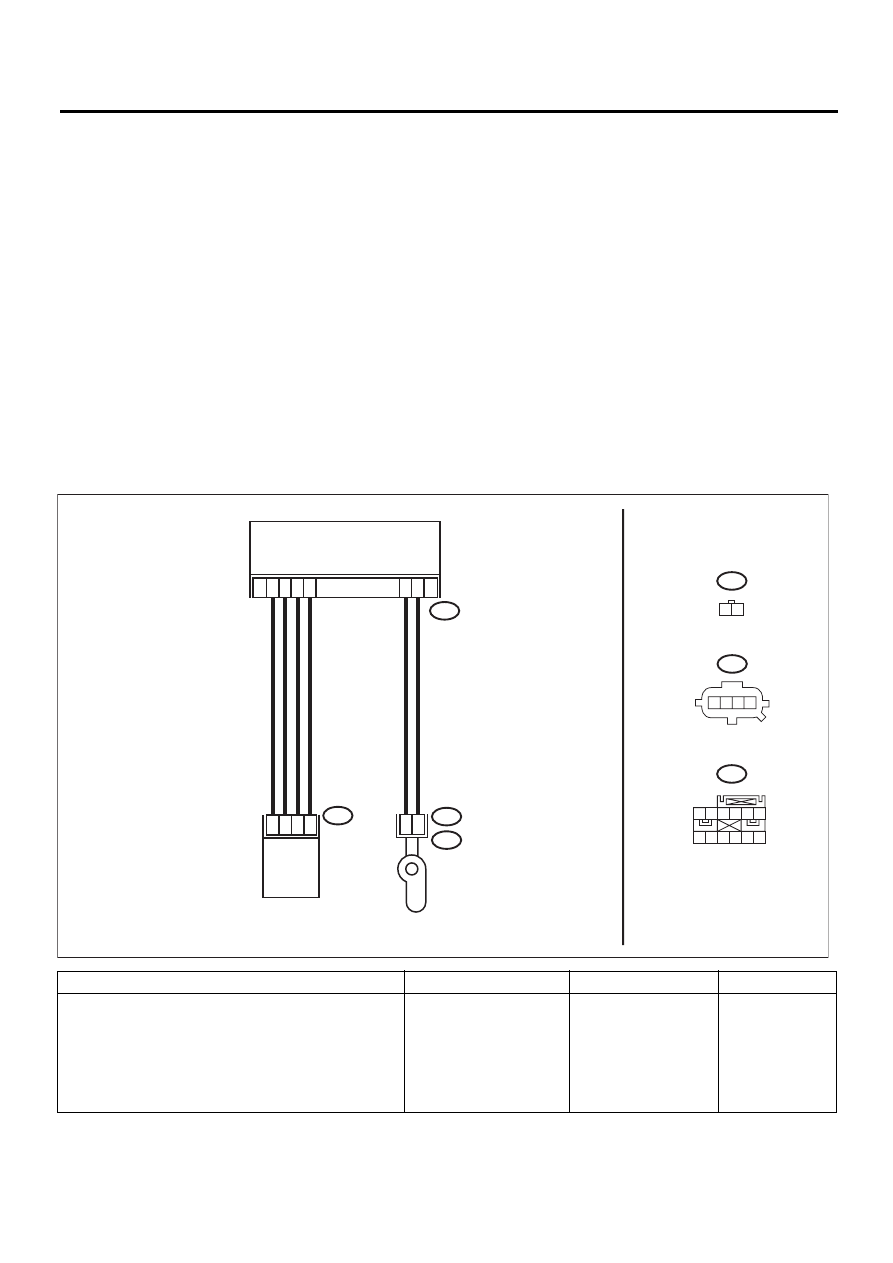

AB8

AB11

AB28

1

2

2

1

AB12

10

12

7

9

3

4

1

2

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

AB8

AB11

1 2

AB12

1 2 3 4

1 2 3 4 5 6

7 8 9 10 11 12

AB-01843
