Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 686

AC-15

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

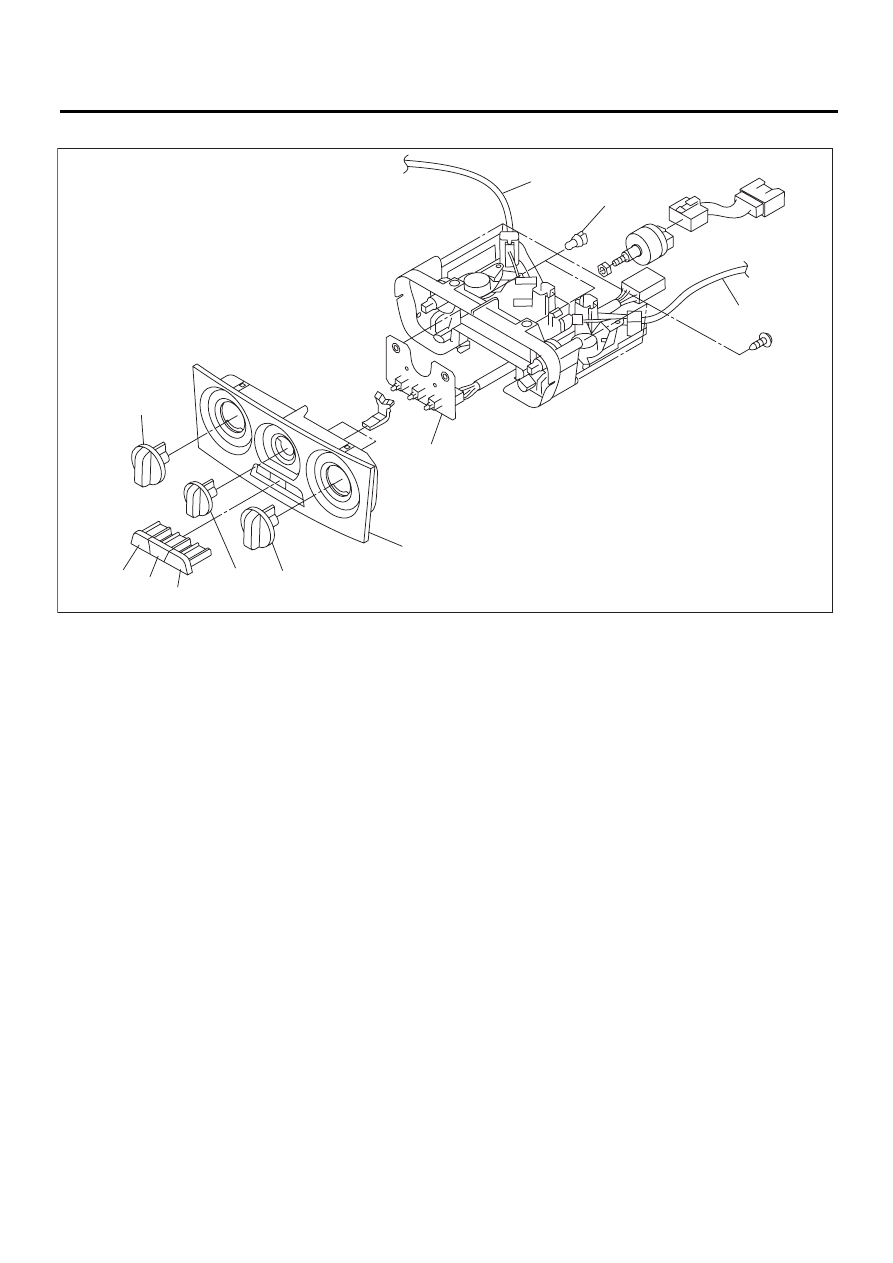

• Кондиционер с ручным управлением, модель с правосторонним управлением

(1) Панель

(5) Выключатель A/C

(9)

Тросик переключения режимов обдува

(2) Переключатель режимов обдува (6) Выключатель обогрева заднего

стекла

(10) Тросик регулировки температуры

(3) Переключатель скоростных ре-

жимов вентилятора

(7) Переключатель FRESH/

RECIRC

(11) Вентиль

(4) Ручка регулировки температуры (8) Коммутатор





AC-00333

(2)

(6)

(5)

(7)

(4)

(3)

(1)

(8)

(10)

(9)

(11)

AC-16

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

4. БЛОК КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

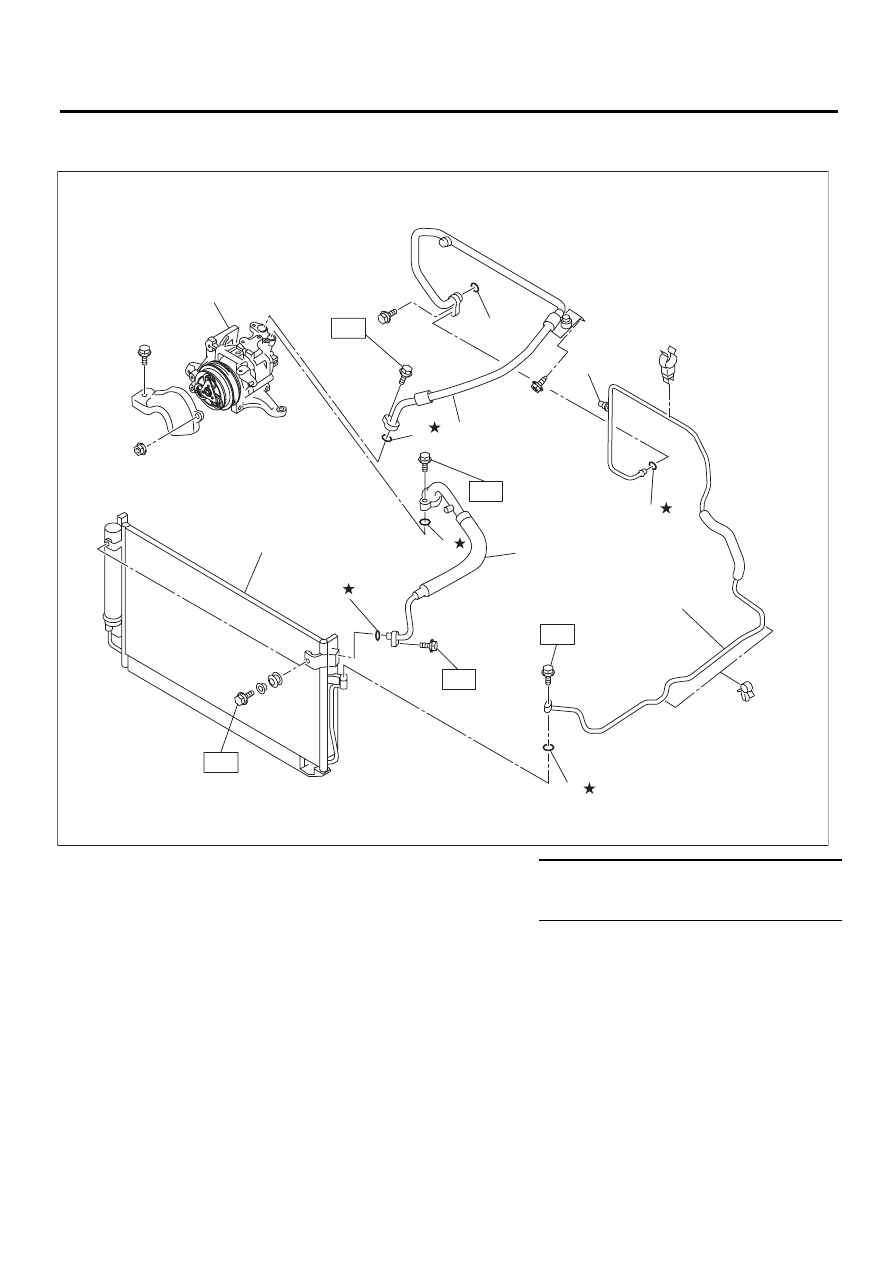

• Модель с левосторонним управлением

(1) Конденсатор

(5) Компрессор

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Шланг высокого давления

(6) Уплотнительное кольцо

T1: 7,4 (0,75, 5,4)

(3) Шланг низкого давления

(7) Датчик давления на три положения

T2: 15 (1,5, 10,8)

(4) Трубка





AC-01708

(1)

(3)

(4)

T1

T1

(6)

(6)

(6)

(7)

(6)

T2

(5)

(2)

T2

T2

(6)

(6)

AC-17

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

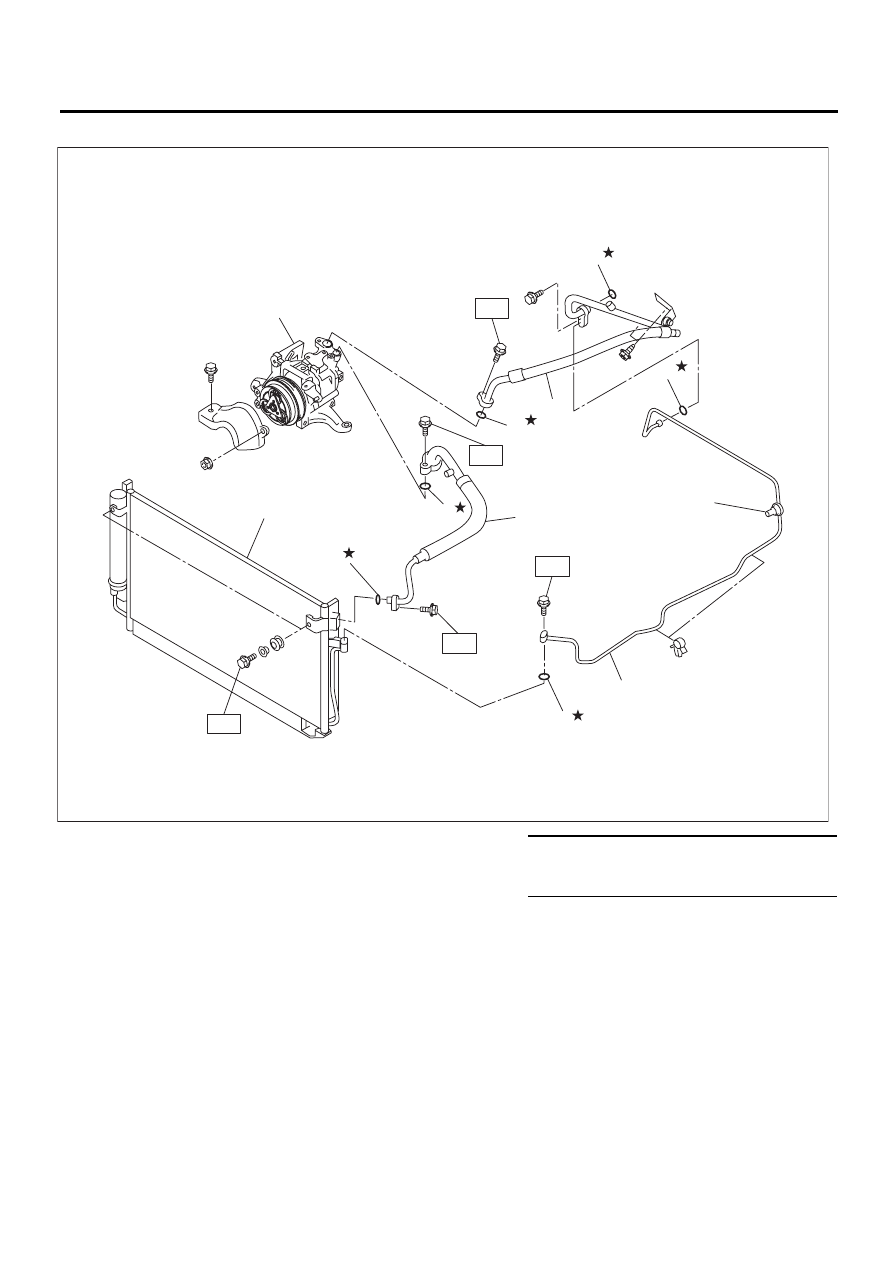

• Модель с правосторонним управлением

(1) Конденсатор

(5) Компрессор

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Шланг высокого давления (6) Уплотнительное кольцо

T1: 7,4 (0,75, 5,4)

(3) Шланг низкого давления

(7) Датчик давления на три положения

T2: 15 (1,5, 10,8)

(4) Трубка





AC-01640

(1)

(3)

(4)

(7)

(5)

(2)

T1

T1

T2

T2

(6)

(6)

(6)

(6)

(6)

T2

(6)

AC-18

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

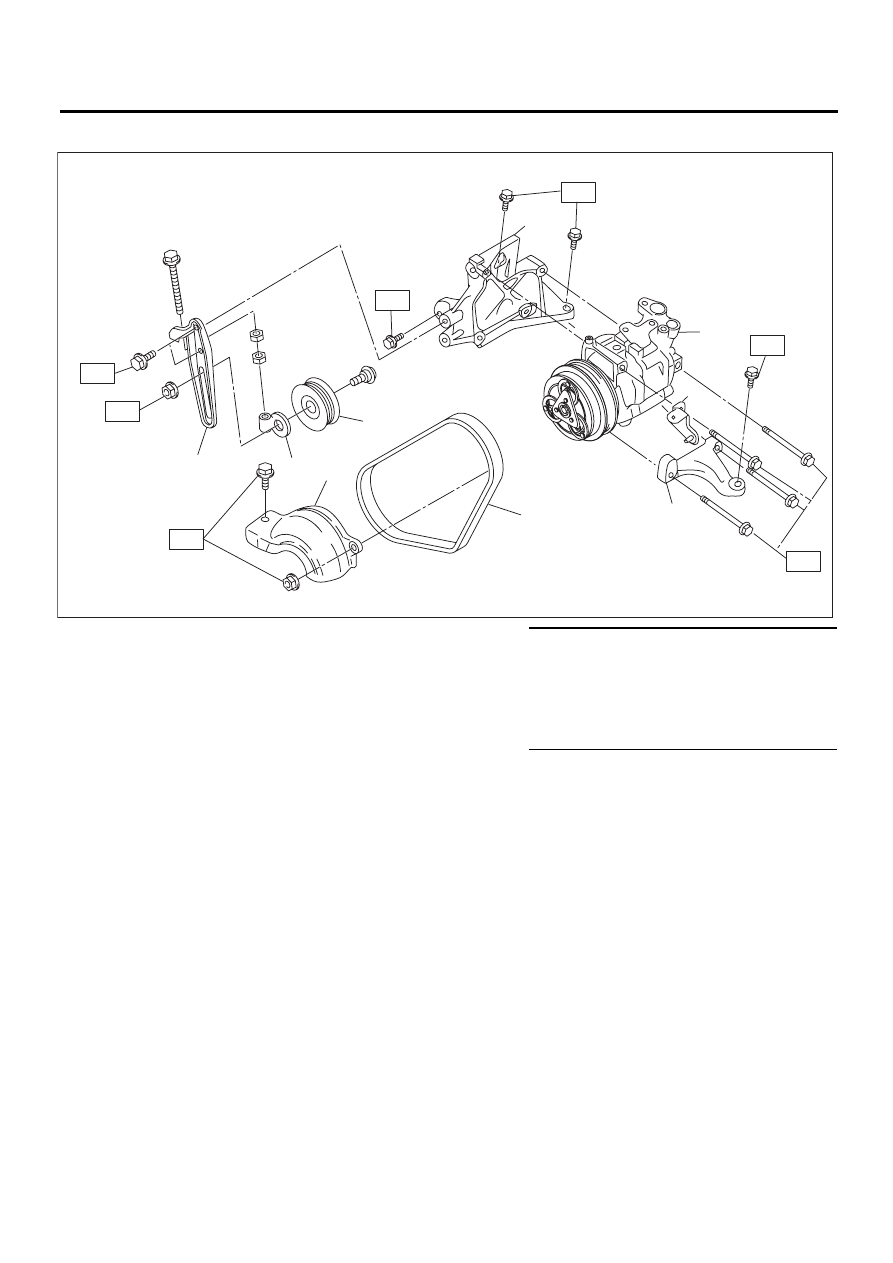

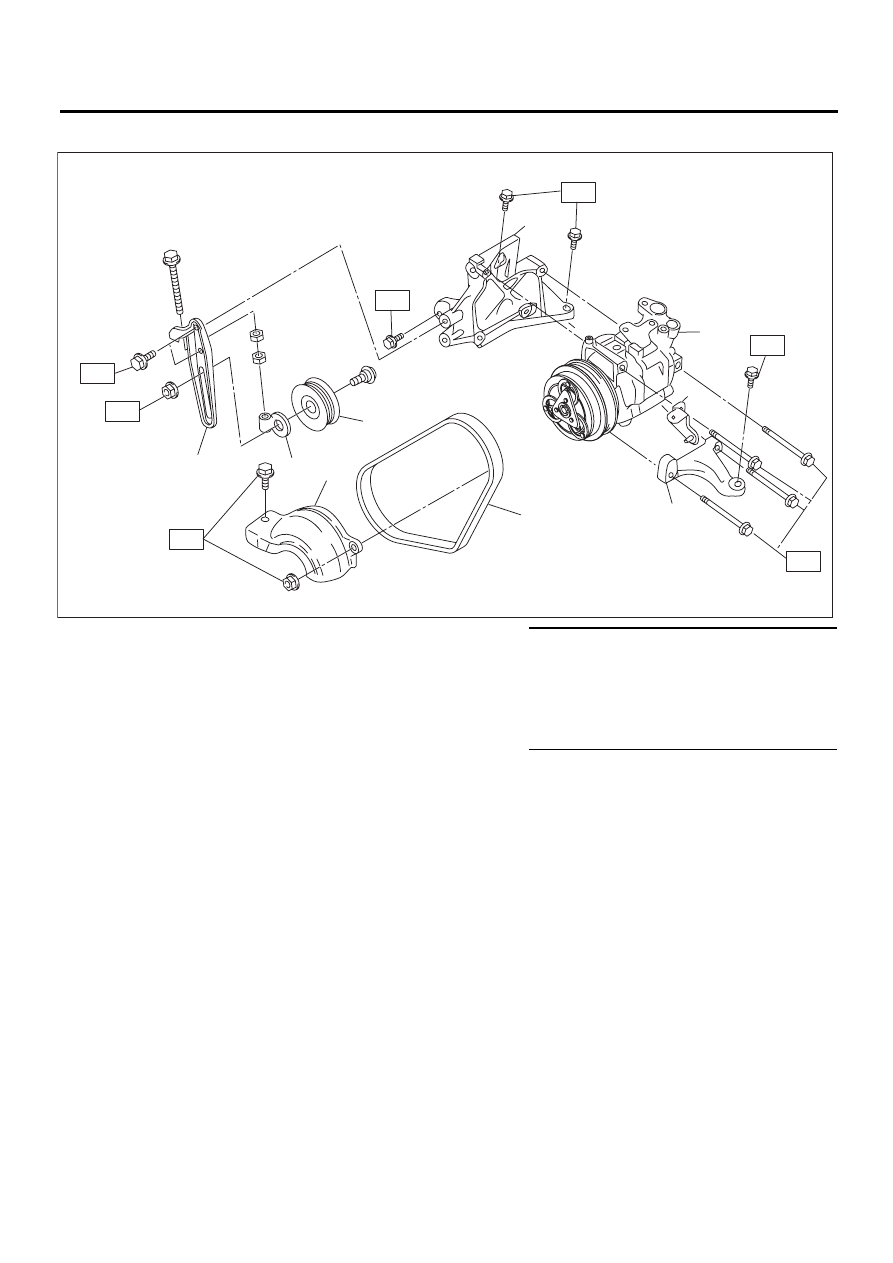

5. КОМПРЕССОР

(1) Кронштейн натяжного шкива

(6)

Клиновой ремень

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Регулятор натяжного шкива

(7)

Кожух ремня компрессора
 (модель без турбонаддува)

T1: 4,0 (0,40, 2,95)

(3) Натяжной шкив

T2: 22,6 (2,3, 16,6)

(4) Кронштейн компрессора (A)

(8)

Кронштейн кожуха ремня

T3: 23,0 (2,35, 17,0)

(5) Компрессор

(9)

Кронштейн компрессора (B)

T4: 28,9 (2,95, 21,3)









T5: 35 (3,6, 26)

AC-01639

(1)

(3)

(5)

(4)

(8)

(2)

(9)

(6)

(7)

T3

T2

T1

T5

T4

T5

T5
