VDC(diag)-157

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AY:КДН 73НЕНОРМАТИВНАЯ ВЕЛИЧИНА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО

НА ДАТЧИК БОКОВОГО
УСКОРЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика бокового ускорения
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система VDC

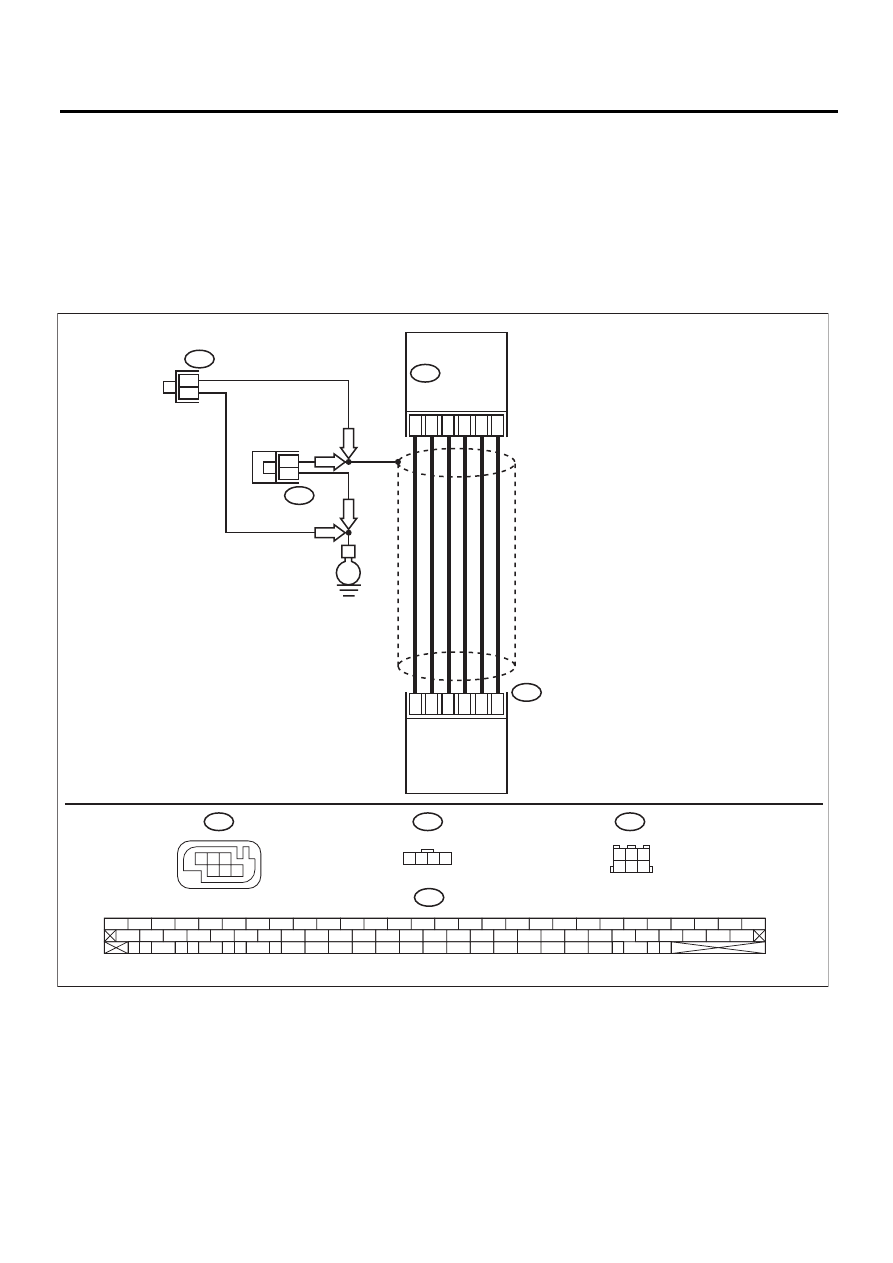

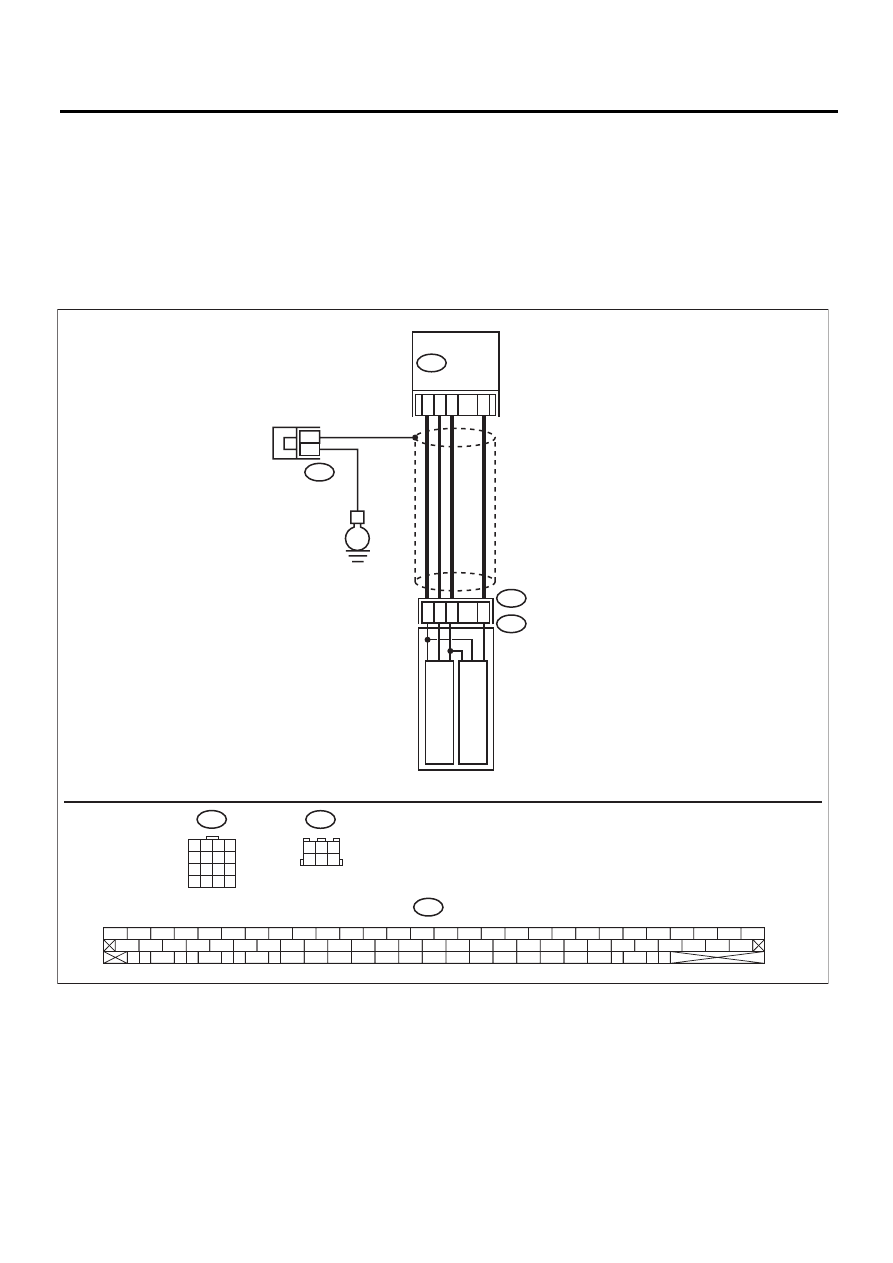

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00442

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

B257

E

B310

B257

B312

B312

B312 :RHD

B312 :LHD

66

67

50

65

11

64

1

2

3

4

5

6

5

3

3

1

3

4 5 6

2

VDCCM

RHD

LHD

LHD

RHD

4

1 2 3

6

5

1

1 2 3 4

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

VDC(diag)-158

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ И БОКОВОГО
УСКОРЕНИЯ С ПОМОЩЬЮ SUBARU SELECT
MONITOR.
1) Совершите поездку на автомобиле по ровной
дороге.
2) Выберите {Current Data Display & Save} (Отобра-
жение и сохранение текущих данных) на Subaru
Select Monitor.
3) Считайте выходной сигнал датчиков угловой
скорости рыскания и бокового ускорения.

Величина сопротивления
находится в пределах
2,5

±0,2 В?

Переходите
к шагу 2.

Переходите к ша-
гу 5.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.
Переведите замок зажигания в положение OFF.

Выявлен ли плохой кон-
такт в разъеме между
датчиком угловой скоро-
сти рыскания и бокового
ускорения?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

При текущей диагности-
ке на дисплее снова
отображается тот же са-
мый КДН?

Замените VDCCM.
<См. VDC-8, Блок
управления систе-
мы VDC (VDCCM).>

Переходите к ша-
гу 4.

4

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображаются ли на
дисплее другие КДН?

Переходите к диа-
гностике в соот-
ветствии с конк-
ретным КДН.

Временная поте-
ря контакта.

5

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ДАТЧИКА
УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ И БОКОВОГО
УСКОРЕНИЯ.
1) Переведите замок зажигания в положение OFF.
2) Снимите ящик консоли.
3) Отсоедините разъем от датчика угловой скоро-
сти рыскания и бокового ускорения.
4) Переведите замок зажигания в положение ON.
5) Измерьте напряжение между клеммами разъ-
ема датчика угловой скорости рыскания и бокового
ускорения и массой кузова.

Разъемы и клеммы

(B257) № 3 (+) — (B310) № 6 (–):

Напряжение составляет
10 — 15 В?

Переходите
к шагу 6.

Устраните неис-
правность в жгу-
те проводов меж-
ду датчиком уг-
ловой скорости
рыскания и боко-
вого ускорения и
VDCCM.

6

ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ
РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ.
1) Переведите замок зажигания в положение OFF.
2) Измерьте сопротивление между клеммами
разъема датчика угловой скорости рыскания и бо-
кового ускорения.

Клеммы

№ 5 — № 6:

Величина сопротивления
находится в диапазоне
4,3 — 4,9 кОм?

Переходите
к шагу 7.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.
<См. VDC-23,
Датчик угловой
скорости рыска-
ния и бокового
ускорения.>

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ ВЫХОДНОЙ ЦЕ-
ПИ И ЖГУТА ПРОВОДОВ ЦЕПИ МАССЫ ДАТЧИ-
КА УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ И БОКО-
ВОГО УСКОРЕНИЯ НА РАЗРЫВ ЦЕПИ.
1) Отсоедините разъем от датчика угловой скоро-
сти рыскания и бокового ускорения.
2) Отсоедините разъемы от VDCCM.
3) Измерьте сопротивление между клеммами
разъема блока управления системы VDC.

Разъемы и клеммы

(B310) № 11 — (B40) № 64:

Величина сопротивления
находится в диапазоне
4,3 — 4,9 кОм?

Переходите
к шагу 8.

Устраните неис-
правность в жгу-
те проводов меж-
ду датчиком уг-
ловой скорости
рыскания и боко-
вого ускорения и
VDCCM.

VDC(diag)-159

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ ДАТЧИКА УГЛО-
ВОЙ СКОРОСТИ РЫСКАНИЯ И БОКОВОГО УС-
КОРЕНИЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКА-
НИЯ НА МАССУ.
1) Отсоедините разъем от датчика угловой скоро-
сти рыскания и бокового ускорения.
2) Измерьте сопротивление между разъемом
VDCCM и массой кузова.

Разъемы и клеммы

(B310) № 11 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите
к шагу 9.

Устраните неис-
правность в жгу-
те проводов меж-
ду датчиком уг-
ловой скорости
рыскания и боко-
вого ускорения и
VDCCM.

9

ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ
РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ.
1) Переведите замок зажигания в положение OFF.
2) Снимите датчик угловой скорости рыскания и
бокового ускорения с автомобиля.
3) Отсоедините разъем от датчика угловой скоро-
сти рыскания и бокового ускорения.
4) Подсоедините разъем к VDCCM.
5) Переведите замок зажигания в положение ON.
6) Измерьте напряжение между клеммами разъ-
ема датчика угловой скорости рыскания и бокового
ускорения и массой кузова.

Разъемы и клеммы

(B257) № 5 (+) — (B310) № 6 (–):

Составляет ли величина
напряжения 2,3 — 2,7 В,
когда датчик угловой
скорости рыскания и бо-
кового ускорения нахо-
дится на горизонталь-
ной поверхности?

Переходите
к шагу 10.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.
<См. VDC-23,
Датчик угловой
скорости рыска-
ния и бокового
ускорения.>

10 ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ

РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ.
Измерьте напряжение между клеммами разъема
датчика угловой скорости рыскания и бокового ус-
корения и массой кузова.

Разъемы и клеммы

(B257) № 5 (+) — (B310) № 6 (–):

Составляет ли величина
напряжение 3,3 — 3,7 В,
когда датчик угловой
скорости рыскания и бо-
кового ускорения откло-
нен на 90° влево?

Переходите
к шагу 11.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.
<См. VDC-23,
Датчик угловой
скорости рыска-
ния и бокового
ускорения.>

11 ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ

РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ.
Измерьте напряжение между клеммами разъема
датчика угловой скорости рыскания и бокового ус-
корения и массой кузова.

Разъемы и клеммы

(B257) № 5 (+) — (B310) № 6 (–):

Составляет ли напряже-
ние 1,3— 1,7 В, когда
датчик угловой скорости
рыскания и бокового ус-
корения отклонен на 90°
вправо?

Переходите
к шагу 12.

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.
<См. VDC-23,
Датчик угловой
скорости рыска-
ния и бокового
ускорения.>

12 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ

В РАЗЪЕМЕ.

Выявлен ли плохой кон-
такт в разъеме между
датчиком угловой скоро-
сти рыскания и бокового
ускорения?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 13.

13 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ

VDC.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

При текущей диагности-
ке на дисплее снова
отображается тот же са-
мый КДН?

Замените VDCCM.
<См. VDC-8, Блок
управления систе-
мы VDC (VDCCM).>

Переходите к ша-
гу 14.

14 ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ

КДН.

Отображаются ли на
дисплее другие КДН?

Переходите к диа-
гностике в соот-
ветствии с конк-
ретным КДН.

Временная поте-
ря контакта.

Шаг

Проверка

Да

Нет

VDC(diag)-160

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AZ:КДН 74 НЕНОРМАТИВНАЯ ВЕЛИЧИНА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО

НА ДАТЧИК ДАВЛЕНИЯ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность первичного датчика давления
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система VDC
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
