ABS(diag)-85

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

8

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените
ABSCM&H/U.
<См. ABS-6, Блок
управления сис-
темы ABS и гид-
равлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 9.

9

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Выявлены ли на дисплее
какие-либо другие КДН?

Проверьте КДН,
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
ABS(diag)-37,
Список кодов
диагностики не-
исправностей
(КДН).>

Временная поте-
ря контакта.

ПРИМЕЧАНИЕ:
То, что предуп-
реждающая лам-
па системы ABS
при этом продол-
жает гореть, яв-
ляется нормой.
Для выключения
предупреждаю-
щей лампы систе-
мы ABS, совер-
шите поездку на
автомобиле со
скоростью не ме-
нее 12 км/ч (7
миль/ч). Обяза-
тельно соверши-
те такую поезд-
ку и убедитесь,
что предупреж-
дающая лампа
выключилась.

Шаг

Проверка

Да

Нет

ABS(diag)-86

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

W: КДН 54 НЕИСПРАВНОСТЬ СИГНАЛЬНОЙ ЦЕПИ ВЫКЛЮЧАТЕЛЯ

СТОП-СИГНАЛОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность выключателя стоп-сигналов

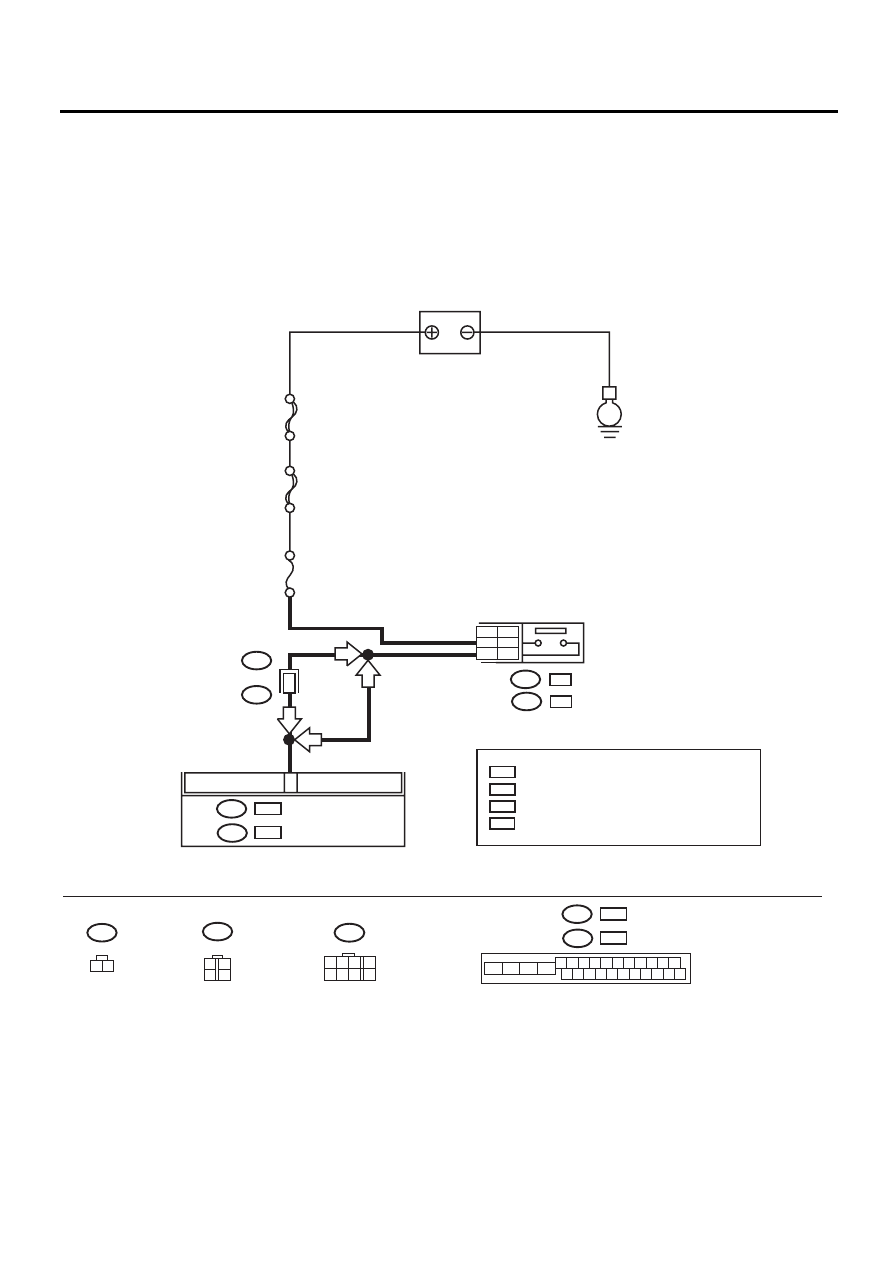

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS01032

SBF-1

SBF-2

No.16

E

20

8

F44

B61

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

F44

1 2 3

4

5 6 7

8

B64

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

1 2

F49

RHD

:

B301 :  LHD

B65

ABSCM & H/U

F49

RHD

:

B301 :  LHD

B64

2

*

:

B65

:

1
2

2

*

2
3

1

*

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

1

*

2

*

:

:

: БЕЗ КРУИЗ-КОНТРОЛЯ

: С КРУИЗ-КОНТРОЛЕМ

LHD

RHD

RHD

LHD

1

*

1

2
4

3

ABS(diag)-87

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ВЫ-
КЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Выберите на экране дисплея Subaru Select
Monitor {Current Data Display & Save} (Отобра-
жение и сохранение текущих данных).
2) Отпустите педаль тормоза.
3) Считайте показания сигнала выключателя
стоп-сигналов с дисплея Subaru Select Monitor.

Отображается ли на эк-
ране дисплея сообщение
“OFF”?

Переходите к шагу 2.

Переходите к ша-
гу 3.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ВЫ-
КЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Нажмите педаль тормоза.
2) Считайте показания выходного сигнала вы-
ключателя стоп-сигналов с дисплея Subaru
Select Monitor.

Отображается ли на эк-
ране дисплея сообщение
“ON”?

Переходите к шагу 5.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ВКЛЮЧЕНИЯ СТОП-СИГНАЛОВ.
Нажмите педаль тормоза.

Включились ли стоп-сиг-
налы?

Переходите к шагу 4.

Устраните неис-
правность в цепи
стоп-сигналов.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИ-
ЧИЕ РАЗРЫВА ЦЕПИ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Нажмите педаль тормоза.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 20 (+) — Масса кузова (–):

Модель с правосторонним управлением

(F49) № 20 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к шагу 5.

Устраните неис-
правность в жгуте
проводов между
выключателем
стоп-сигналов и
разъемом
ABSCM&H/U.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой кон-
такт в разъеме между
выключателем стоп-сиг-
налов и ABSCM&H/U?

Устраните неисправ-
ность в разъеме.

Переходите к ша-
гу 6.

6

ПРОВЕРКА ABSCM&H/U.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените только
ABSCM. <См. ABS-7,
ЗАМЕНА, Блок управ-
ления системы ABS и
гидравлический блок
управления
(ABSCM&H/U).>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
ABS(diag)-37, Список
кодов диагностики не-
исправностей (КДН).>

Временная поте-
ря контакта.

ABS(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

X:  КДН 56 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВЫХОДНОГО НАПРЯЖЕНИЯ

ДАТЧИКА УСКОРЕНИЯ ИЛИ НЕВЕРНЫЙ ВЫХОДНОЙ СИГНАЛ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика ускорения
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система ABS

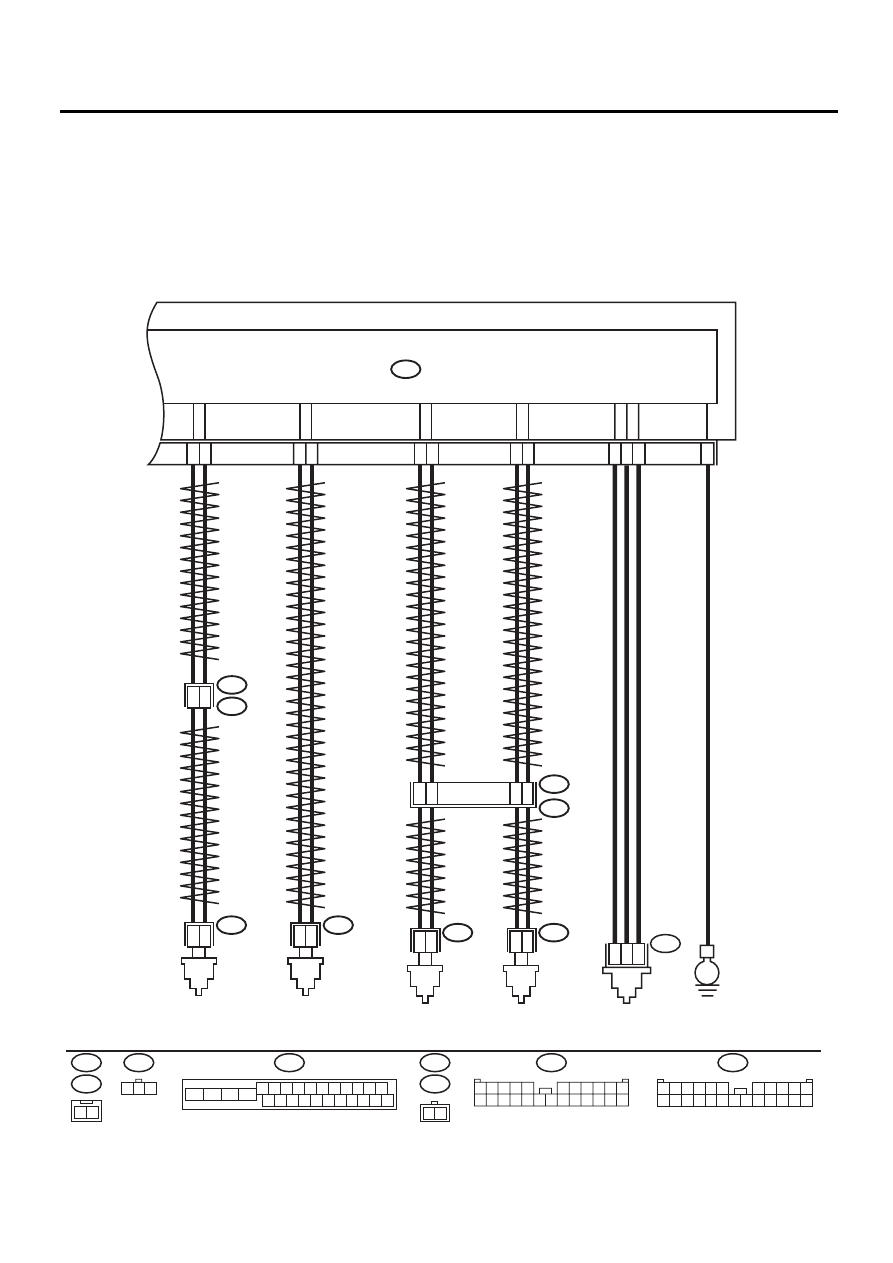

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS00900

4

19

1

16

2

3

15

B98

R72

R2

E

1

2

19

1

8

6

17

R73

1

2

B6

F94

B200

F74

2

1

5

6

B301

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕ-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕ-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРА-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

УСКОРЕНИЯ

СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРА-

ВОГО КОЛЕСА

СИСТЕМЫ ABS

1

2

ABSCM & H/U

21

10

24

2

3

1

B292

B292

2 3

1

R73

R72

2 1

B301

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

7

19

F94

B6

F74

B98

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

2 1

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5 6

7
