ABS(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

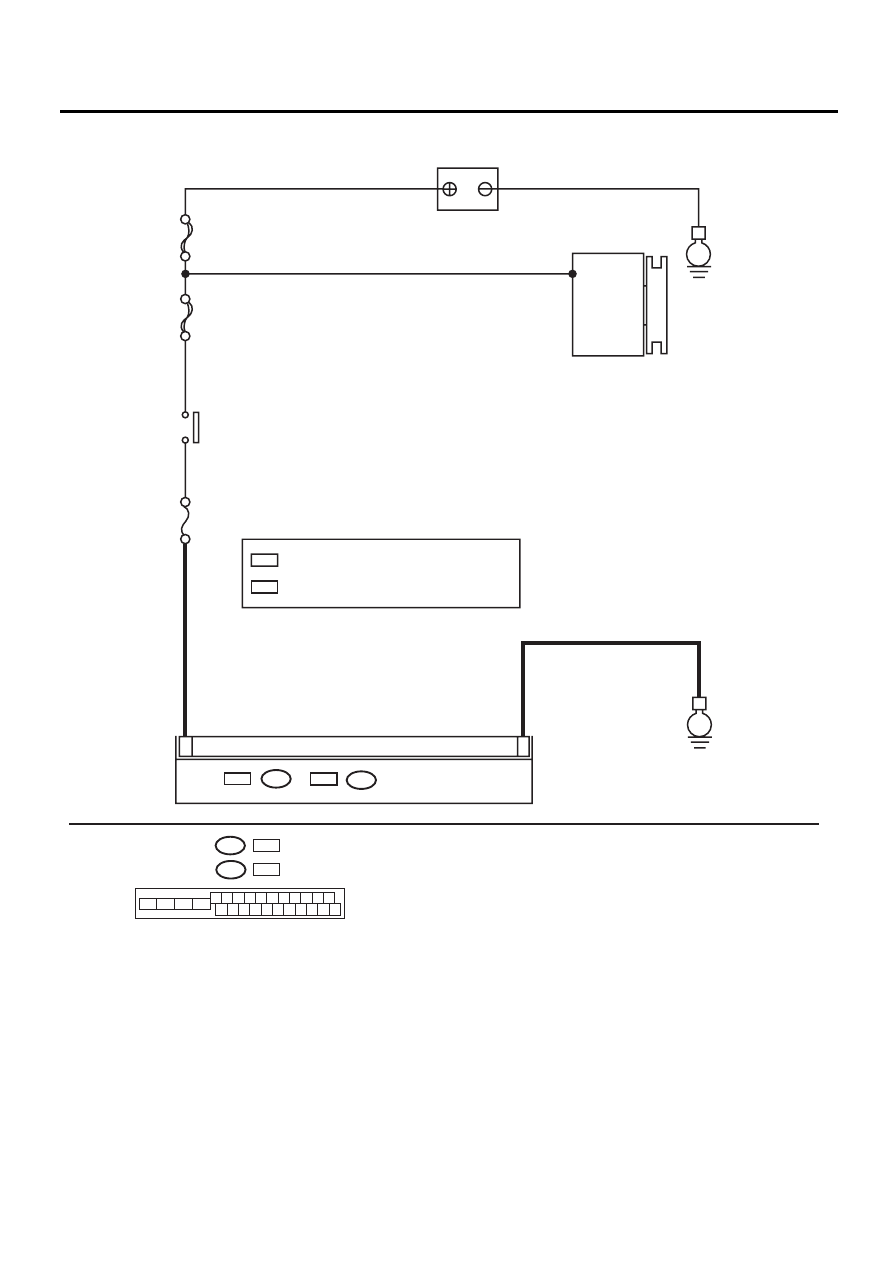

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS00668

SBF-1

SBF-4

No.1

8

E

E

15

1

8

АККУМУЛЯТОР

ГЕНЕРАТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

F49

ABSCM & H/U

RHD :

B301

:

LHD

F49

RHD

:

B301 :  LHD

 : МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

ABS(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

P: КДН 37 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО ВПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ
ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики см. КДН 35. <См. ABS(diag)-65, КДН 35 НЕИС-
ПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ ABS
И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

Q: КДН 38 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ
ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики см. КДН 36. <См. ABS(diag)-68, КДН 36 НЕИС-
ПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В БЛОКЕ УП-
РАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U), Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Установите режим холостого хода двигателя.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 18 (+) — Масса кузова (–):

Модель с правосторонним управлением

(F49) № 18 (+) — Масса кузова (–):

Напряжение составля-
ет 10 — 15 В?

Переходите к шагу 2.

Устраните не-
исправность в
цепи электро-
питания
ABSCM&H/U.

2

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите замок зажигания в положение OFF.
2) Измерьте сопротивление между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 15 — Масса кузова:

Модель с правосторонним управлением

(F49) № 15 — Масса кузова:

Сопротивление состав-
ляет менее 0,5 Ом?

Переходите к шагу 3.

Устраните не-
исправность в
жгуте прово-
дов цепи массы
ABSCM&H/U.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.

Выявлен ли плохой кон-
такт в разъеме между
генератором, аккумуля-
тором и ABSCM&H/U?

Устраните неисправ-
ность в разъеме.

Переходите к
шагу 4.

4

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените ABSCM&H/U.
<См. ABS-6, Блок уп-
равления системы ABS
и гидравлический блок
управления
(ABSCM&H/U).>

Переходите к
шагу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
ABS(diag)-37, Список
кодов диагностики не-
исправностей (КДН).>

Временная по-
теря контакта.

ABS(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

R: КДН 41 НЕИСПРАВНОСТЬ БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправен ABSCM&H/U
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система EBD

ПРИМЕЧАНИЕ:
Вместе с предупреждающей лампой системы ABS загорается и предупреждающая лампа тормоз-
ной системы.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS00669

E

15

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

F49

RHD

:

B301 :  LHD

F49

ABSCM & H/U

RHD

:

B301 :  LHD

ABS(diag)-72

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите замок зажигания в положе-
ние OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление между
ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 15 — Масса кузова:

Модель с правосторонним управлением

(F49) № 15 — Масса кузова:

Сопротивление составляет
менее 0,5 Ом?

Переходите к шагу 2. Устраните неис-

правность в жгу-
те проводов це-
пи массы
ABSCM&H/U.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой контакт
в разъеме между аккумуля-
тором, выключателем зажи-
гания и ABSCM&H/U?

Устраните неисправ-
ность в разъеме.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИ-
ЕМЕ СИГНАЛА.
Убедитесь в том, что телефон в машине, ра-
диоэлектронные устройства и электрические
компоненты установлены правильно.

Правильно ли установлены
телефон в машине, радио-
электронные устройства и
электрические компоненты?

Переходите к шагу 4. Правильно уста-

новите радио-
электронные уст-
ройства и элект-
рические
компоненты.

4

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИ-
ЕМЕ СИГНАЛА.

Нет ли вблизи жгута прово-
дов датчика источника по-
мех (таких как антенна)?

Установите источник
помех дальше от жгу-
та проводов датчика.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ABSCM&H/U.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
ABSCM. <См. ABS-7,
ЗАМЕНА, Блок управ-
ления системы ABS и
гидравлический блок
управления
(ABSCM&H/U).>

Переходите к ша-
гу 6.

6

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Выявлены ли на дисплее ка-
кие-либо другие КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. ABS(diag)-37,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Временная поте-
ря контакта.
