ABS-21

Заднее задающее кольцо сигнала скорости колеса

ABS

7. Заднее задающее кольцо

сигнала скорости колеса

A: СНЯТИЕ

Заднее задающее кольцо сигнала скорости ко-
леса крепится к задней ступице. См. раздел
"Задняя полуось".
<См. DS-23, СНЯТИЕ, Задняя полуось.>

В: УСТАНОВКА

Заднее задающее кольцо сигнала скорости ко-
леса присоединено к задней ступице. См. раз-
дел "Задняя полуось".
<См. DS-26, УСТАНОВКА, Задняя полуось.>

C: ПРОВЕРКА

Осмотрите зубья задающего кольца сигнала
скорости колеса (44 шт.) на предмет выбоин и
трещин. Замените новым задающим кольцом
сигнала скорости колеса в случае необходи-
мости.

ABS-22

Датчик ускорения

ABS

8. Датчик ускорения

A: СНЯТИЕ

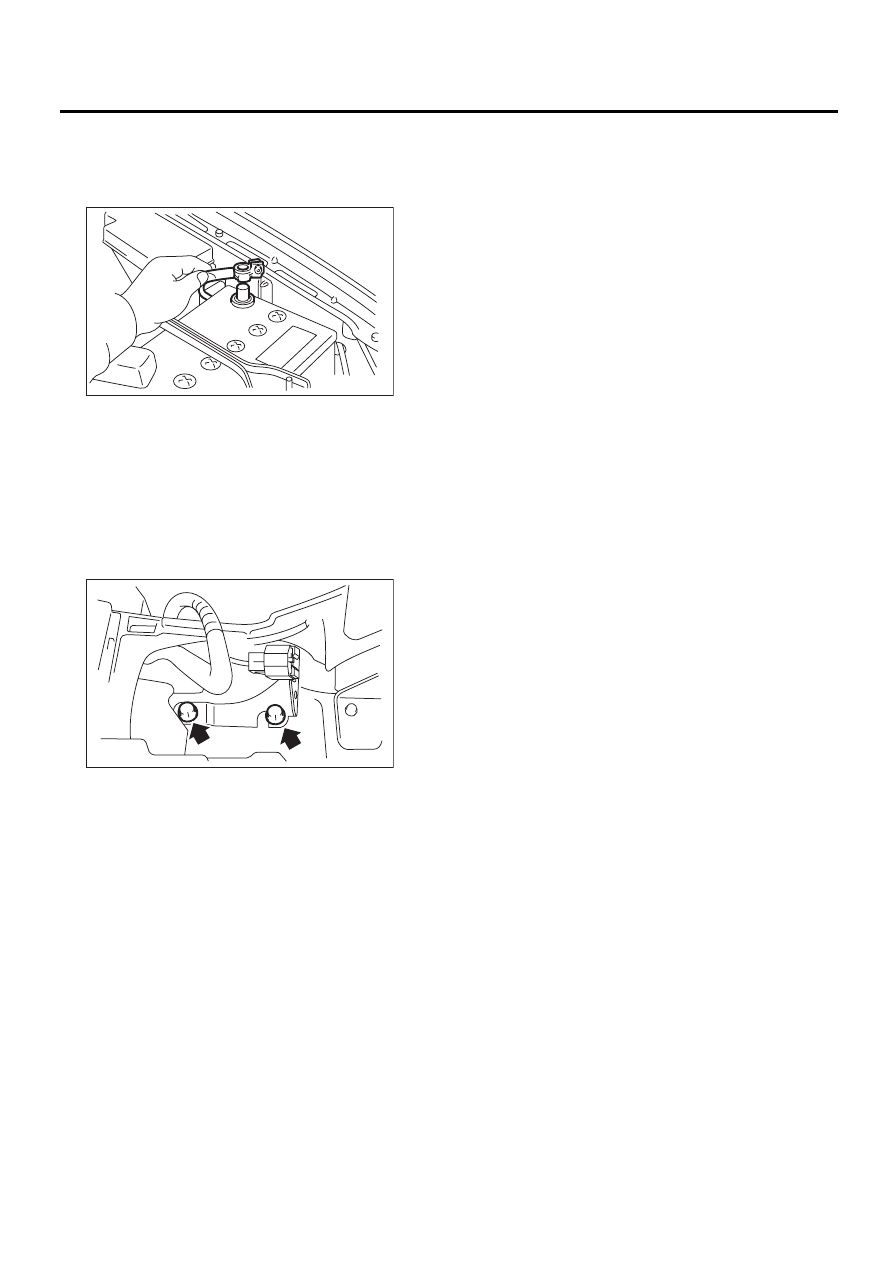

1) Отсоедините провод массы от аккумулятора.

2) Снимите крышку консоли.
<См. EI-40, СНЯТИЕ, Ящик консоли.>
3) Отсоедините разъем от датчика ускорения.
4) Снимите датчик ускорения с кузова.

ОСТОРОЖНО:
• Не роняйте и не ударяйте датчик ускоре-
ния.
• Датчик ускорения интегрирован с кронш-
тейном. Не разбирайте его.

В: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

ОСТОРОЖНО:
Не роняйте и не ударяйте датчик ускорения.

ABS00150

ABS00612

ABS-23

Датчик ускорения

ABS

C: ПРОВЕРКА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА SUBARU SELECT MONITOR.

Имеется ли Subaru Select
Monitor в наличии?

Переходите к ша-
гу 5.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
1) Переведите замок зажигания в положение OFF.
2) Снимите с автомобиля датчик ускорения.
3) Подсоедините разъем к датчику ускорения.
4) Переведите замок зажигания в положение ON.
5) Измерьте напряжение между клеммами разъ-
ема датчика ускорения.

Разъемы и клеммы

(B292) № 2 (+) — № 3 (–):

Составляет ли напряже-
ние 2,3

±0,2 В, когда датчик

ускорения находится в го-
ризонтальном положении?

Переходите к ша-
гу 3.

Замените датчик
ускорения.

3

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
Измерьте напряжение между клеммами разъема
датчика ускорения.

Разъемы и клеммы

(B292) № 2 (+) — № 3 (–):

Составляет ли напряжение
3,9

±0,2 В при наклоне дат-

чика ускорения вперед на
90°?

Переходите к ша-
гу 4.

Замените датчик
ускорения.

4

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
Измерьте напряжение между клеммами разъема
датчика ускорения.

Разъем и клемма:

(B292) № 2 (+) — № 3 (–):

Равняется ли напряжение
0,7

±0,2 В при наклоне дат-

чика ускорения назад на
90°?

Датчик ускоре-
ния в порядке.

Замените датчик
ускорения.

5

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
1) Переведите замок зажигания в положение OFF.
2) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
3) Установите Subaru Select Monitor в режим
“BRAKE CONTROL” (Управление тормозной систе-
мой).
4) Установите дисплей в режим {Current Data
Display & Save} (Отображение и сохранение теку-
щих данных).
5) Считайте показания на дисплее Subaru Select
Monitor.

Составляют ли показания,
отображаемые на дисплее,
–1,2 до +1,2 м/с

2

, при гори-

зонтальном положении ав-
томобиля?

Переходите к ша-
гу 6.

Замените датчик
ускорения.

6

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
1) Снимите ящик консоли.
2) Снимите с автомобиля датчик ускорения. (Разъ-
ем не отсоединяйте.)
3) Считайте показания на дисплее Subaru Select
Monitor.

Составляет ли числовое
значение 8,1 до 11,2 м/с

2



при наклоне датчика уско-
рения вперед на 90°?

Переходите к ша-
гу 7.

Замените датчик
ускорения.

7

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
Считайте показания на дисплее Subaru Select
Monitor.

Составляет ли числовое
значение –8,1 –11,2 м/с

2



при наклоне датчика уско-
рения назад на 90°?

Датчик ускоре-
ния в порядке.

Замените датчик
ускорения.
