DS-23

Задняя полуось

СИСТЕМА ВЕДУЩИХ ВАЛОВ

4. Задняя полуось

A: СНЯТИЕ

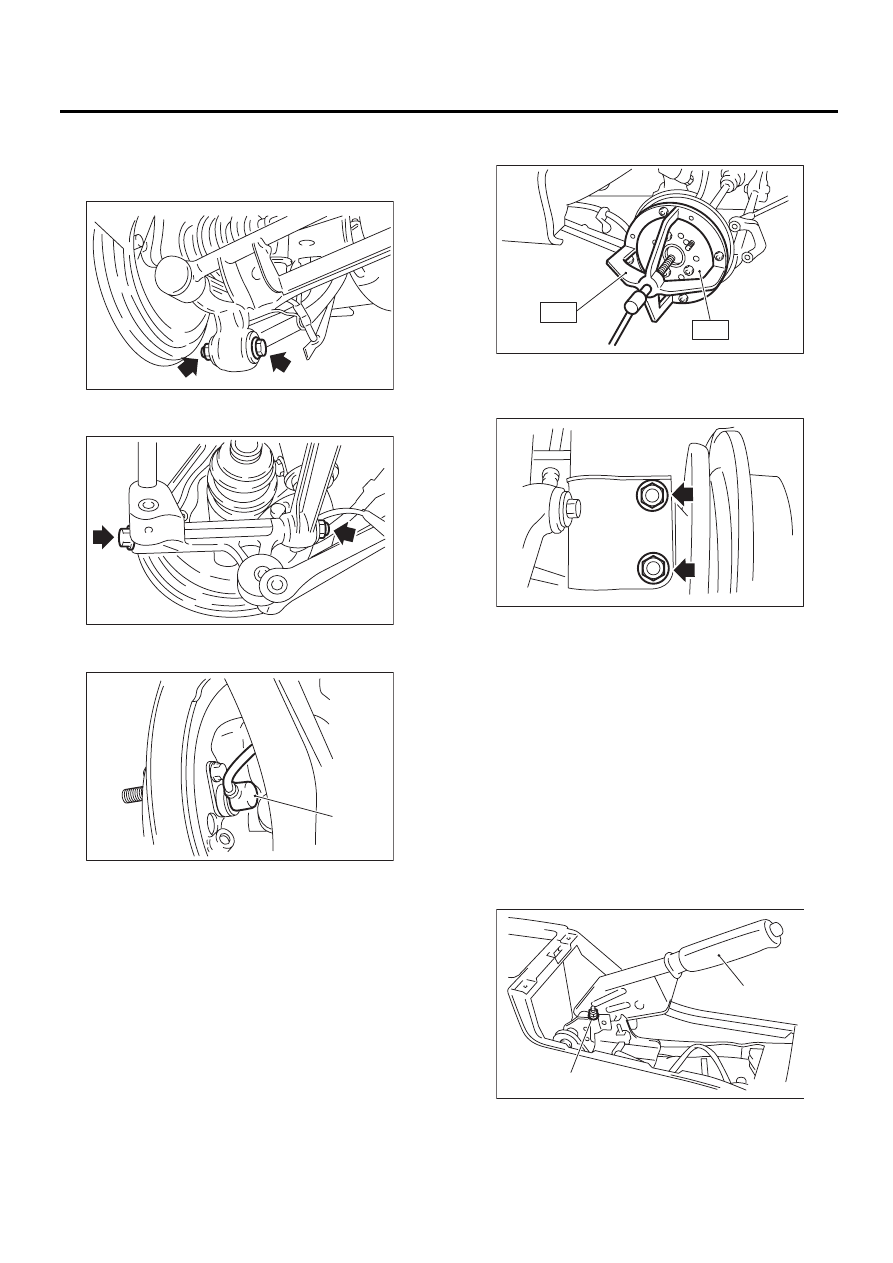

1. ДИСКОВЫЙ ТОРМОЗ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.

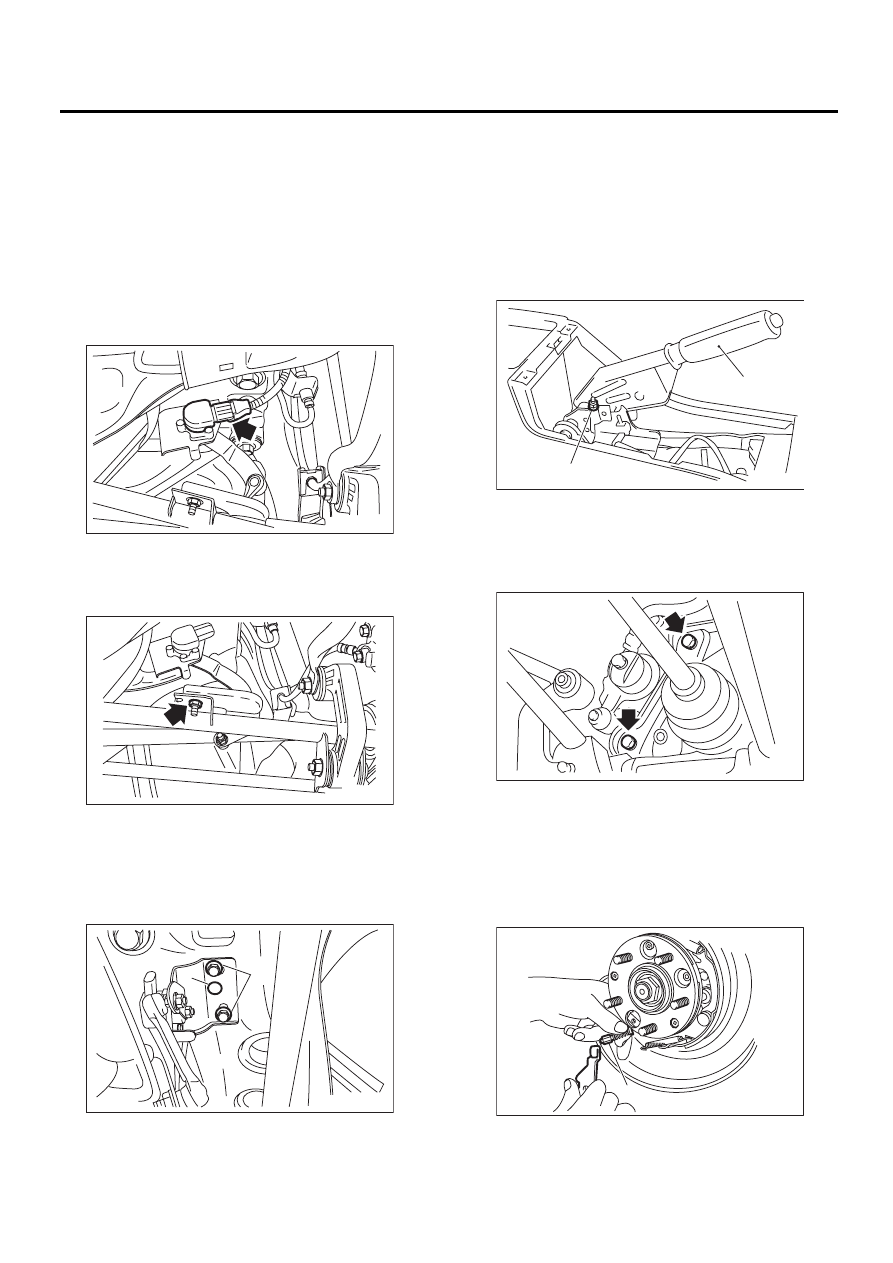

3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (Модель с лампами фар вы-
сокой интенсивности свечения, только правая
сторона)

4) Снимите гайки, скрепляющие поперечную
тягу и кронштейн заднего датчика высоты ав-
томобиля. (Модель с лампами фар высокой ин-
тенсивности свечения, только правая сторона)

5) Снимите болт (А) и зажим (В) крепления
кронштейна заднего датчика высоты автомо-
биля на поперечной балке, затем снимите узел
заднего датчика высоты автомобиля. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

6) Поднимите зачеканенную часть гайки полу-
оси.

7) При включенном стояночном тормозе сними-
те гайку полуоси с помощью торцового ключа.

ОСТОРОЖНО:
Снимайте гайку полуоси в условиях отсутс-
твия нагрузки на полуось. В противном слу-
чае, можно повредить подшипники колеса.
8) Верните в прежнее положение рычаг стоя-
ночного тормоза и ослабьте самоконтрящуюся
гайку.

9) Снимите суппорт дискового тормоза с заднего
щитка и подвесьте его на стойке, используя ку-
сок проволоки.

10) Снимите со ступицы тормозной диск.

ПРИМЕЧАНИЕ:
Если тормозной диск снимается со ступицы
плохо, вкрутите 8-мм болт в резьбу диска, а за-
тем снимите его.
11) Отсоедините конец троса стояночного тор-
моза от рычага стояночного тормоза.

RS-00224

RS-00225

(A)

(B)

RS-00226

(1) Рычаг стояночного тормоза
(2) Самоконтрящаяся гайка

(1) Конец троса

PB-00104

(1)

(2)

DS-00064

DS-00065

( 1 )

DS-24

Задняя полуось

СИСТЕМА ВЕДУЩИХ ВАЛОВ

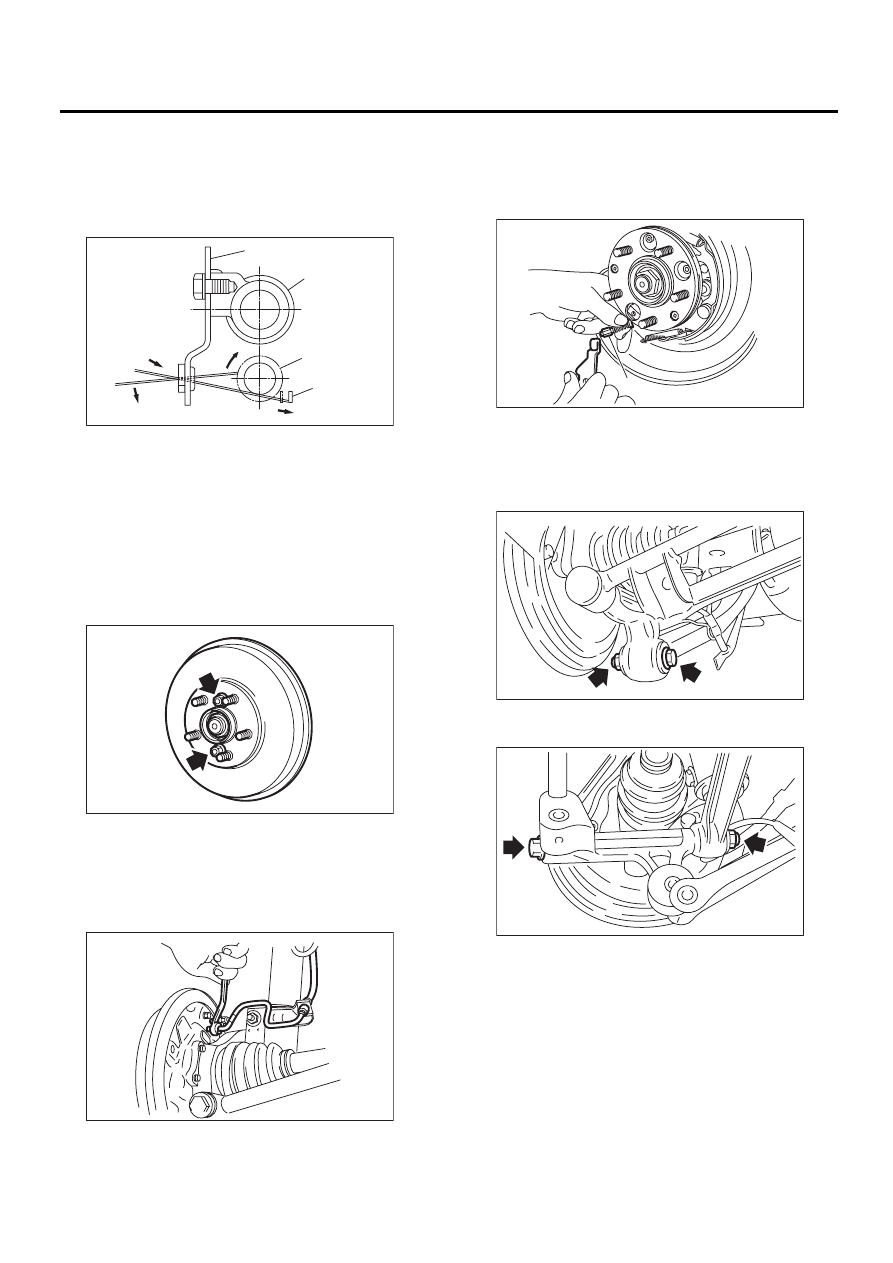

12) Отсоедините задний стабилизатор от за-
дней поперечной тяги.
13) Снимите болты крепления узла продольно-
го рычага на основании задней ступицы.

14) Снимите болты крепления узла поперечной
тяги на основании задней ступицы.

15) Снимите  датчик скорости заднего колеса
системы ABS с заднего щитка.

16) Отделите узел шарнира BJ от шлиц ступи-
цы и снимите узел заднего ведущего вала.
Если это затруднительно, используйте специ-
альный инструмент.
ST1

926470000

СЪЕМНИК ПОЛУОСИ

ST2

28099PA110 ДИСК СЪЕМНИКА ПОЛУ-

ОСИ

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
кромку сальника при снятии заднего веду-
щего вала.

• При замене заднего ведущего вала заме-
ните внутренний сальник на новый.

17) Снимите болты, крепящие заднюю стойку
на основании задней ступицы, и разделите эти
узлы.

2. ТОРМОЗНОЙ БАРАБАН

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Поднимите зачеканенную часть гайки полу-
оси.
4) При включенном стояночном тормозе сними-
те гайку полуоси с помощью торцового ключа.

ОСТОРОЖНО:
Снимайте гайку полуоси в условиях отсутс-
твия нагрузки на полуось. В противном слу-
чае, можно повредить подшипники колеса.
5) Верните в прежнее положение рычаг стоя-
ночного тормоза и ослабьте самоконтрящуюся
гайку.

(1) Датчик скорости колеса системы ABS

DS-00066

DS-00067

DS-00069

( 1 )

(1) Рычаг стояночного тормоза
(2) Самоконтрящаяся гайка

DS-00068

ST2

ST1

DS-00070

PB-00104

(1)

(2)

DS-25

Задняя полуось

СИСТЕМА ВЕДУЩИХ ВАЛОВ

6) Снимите тормозной барабан со ступицы.
7) Если тормозной барабан трудно снимается,
снимите крышку регулировочного отверстия с
заднего щитка и поверните регулировочный
болт при помощи плоской отвертки, пока тор-
мозная колодка не отделится от барабана.

ПРИМЕЧАНИЕ:
Если тормозной барабан снимается со ступицы
плохо, вкрутите 8-мм болт в резьбу тормозного
барабана, а затем снимите его.

8) Используя накидной гаечный ключ, отсоеди-
ните тормозной шланг от рабочего тормозного
цилиндра. Закройте крышкой отверстие креп-
ления тормозной магистрали в рабочем тор-
мозном цилиндре, чтобы предотвратить попа-
дание инородных частиц.

9) Закройте конец тормозной магистрали вини-
ловым листом и т.п., чтобы предотвратить вы-
текание тормозной жидкости.
10) Отсоедините конец троса стояночного тор-
моза от рычага стояночного тормоза.

11) Отсоедините задний стабилизатор от за-
дней поперечной тяги. Снимите болты крепле-
ния узла продольного рычага на основании за-
дней ступицы.

12) Снимите болты крепления узла поперечной
тяги на основании задней ступицы.

(1) Задний щиток
(2) Рабочий тормозной цилиндр
(3) Узел регулятора
(4) Рычаг регулировки
(5) Направление затяжки
(6) Нажать

DS-00072

( 1 )

( 2 )

( 3 )

( 4 )

( 6 )

( 5 )

DS-00073

DS-00074

(1) Конец троса

DS-00065

( 1 )

DS-00066

DS-00067

DS-26

Задняя полуось

СИСТЕМА ВЕДУЩИХ ВАЛОВ

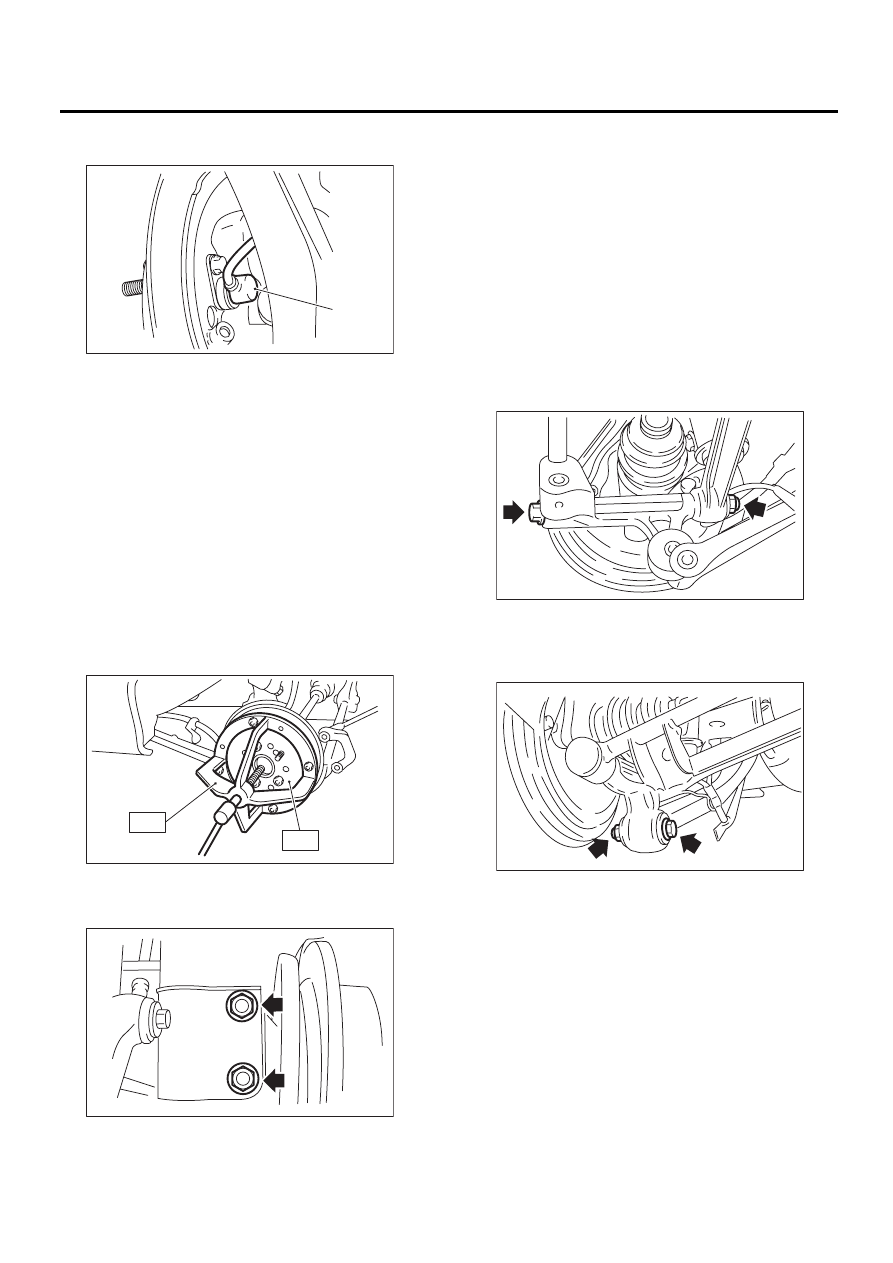

13) Снимите датчик скорости заднего колеса
системы ABS с заднего щитка.

14) Отделите узел шарнира BJ от шлиц основа-
ния задней ступицы и снимите узел заднего ве-
дущего вала.

ПРИМЕЧАНИЕ:
Если это затруднительно, используйте специ-
альный инструмент.
ST1

926470000

СЪЕМНИК ПОЛУОСИ

ST2

28099PA110 ДИСК СЪЕМНИКА ПОЛУ-

ОСИ

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
кромку сальника при снятии заднего веду-
щего вала.
• При замене заднего ведущего вала заме-
ните внутренний сальник на новый.

15) Снимите болты, крепящие заднюю стойку
на основании задней ступицы, и разделите эти
узлы.

В: УСТАНОВКА

1. ДИСКОВЫЙ ТОРМОЗ

1) Присоедините без окончательной затяжки
заднюю полуось к стойке.
2) Вставьте задний ведущий вал в заднюю по-
луось.

ОСТОРОЖНО:
Следите за тем, чтобы не повредить кромку
внутреннего сальника.
3) Наживите гайку полуоси.
4) Используя новые самоконтрящиеся гайки,
соедините без окончательной затяжки узел ос-
нования задней ступицы и узел задней попе-
речной тяги.

5) Используя новые самоконтрящиеся гайки,
соедините без окончательной затяжки узел ос-
нования задней ступицы и узел продольного
рычага.

6) Используя новые самоконтрящиеся гайки,
скрепите узел основания задней ступицы и
узел стойки.

Момент затяжки:

196 Нм (20 кгс-м, 145 фунт-сила-фут)

7) Используя новые самоконтрящиеся гайки,
установите задний стабилизатор и заднюю по-
перечную тягу.

Момент затяжки:

44 Нм (4,5 кгс-м, 33 фунт-сила-фут)

8) Присоедините трос стояночного тормоза к
рычагу стояночного тормоза.
9) Установите тормозной диск на узел основа-
ния задней ступицы.

(1) Датчик скорости колеса системы ABS

DS-00069

( 1 )

DS-00068

ST2

ST1

DS-00070

DS-00067

DS-00066
