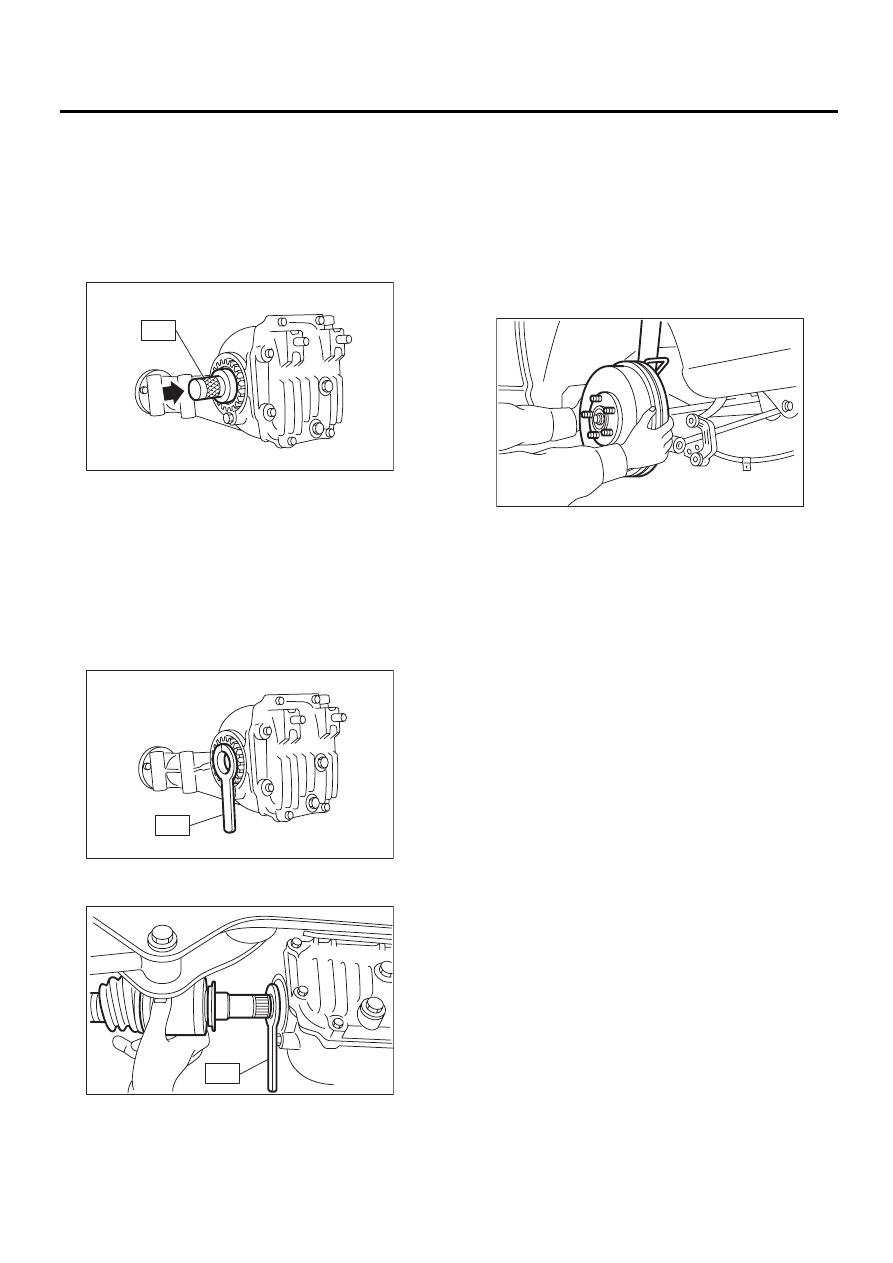

DI-63

Боковой сальник заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

11) Установите новый боковой сальник, ис-
пользуя специальный инструмент.

ПРИМЕЧАНИЕ:
Нанесите на кромки сальника консистентную
смазку.
Специальный инструмент
498447100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

12) Установите шарнир DOJ в задний диффе-
ренциал.

ПРИМЕЧАНИЕ:
Перед установкой, замените стопорное кольцо
на краю шлицевого вала новой деталью.

(1) Установите на задний дифференциал
специальный инструмент.

Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

(2) Вставьте шлицевой вал до входа шлице-
вой части внутрь бокового сальника.

(3) Снимите специальный инструмент.

Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

(4) Надавите на основание задней ступицы,
чтобы вставить шарнир DOJ в задний диф-
ференциал.

ПРИМЕЧАНИЕ:
Убедитесь, что кромки сальника не загибаются
внутрь.

13) В дальнейшем производите сборку в по-
рядке, обратном порядку разборки.

ST

DI-00221

ST

DI-00222

ST

DI-00223

DI-00224

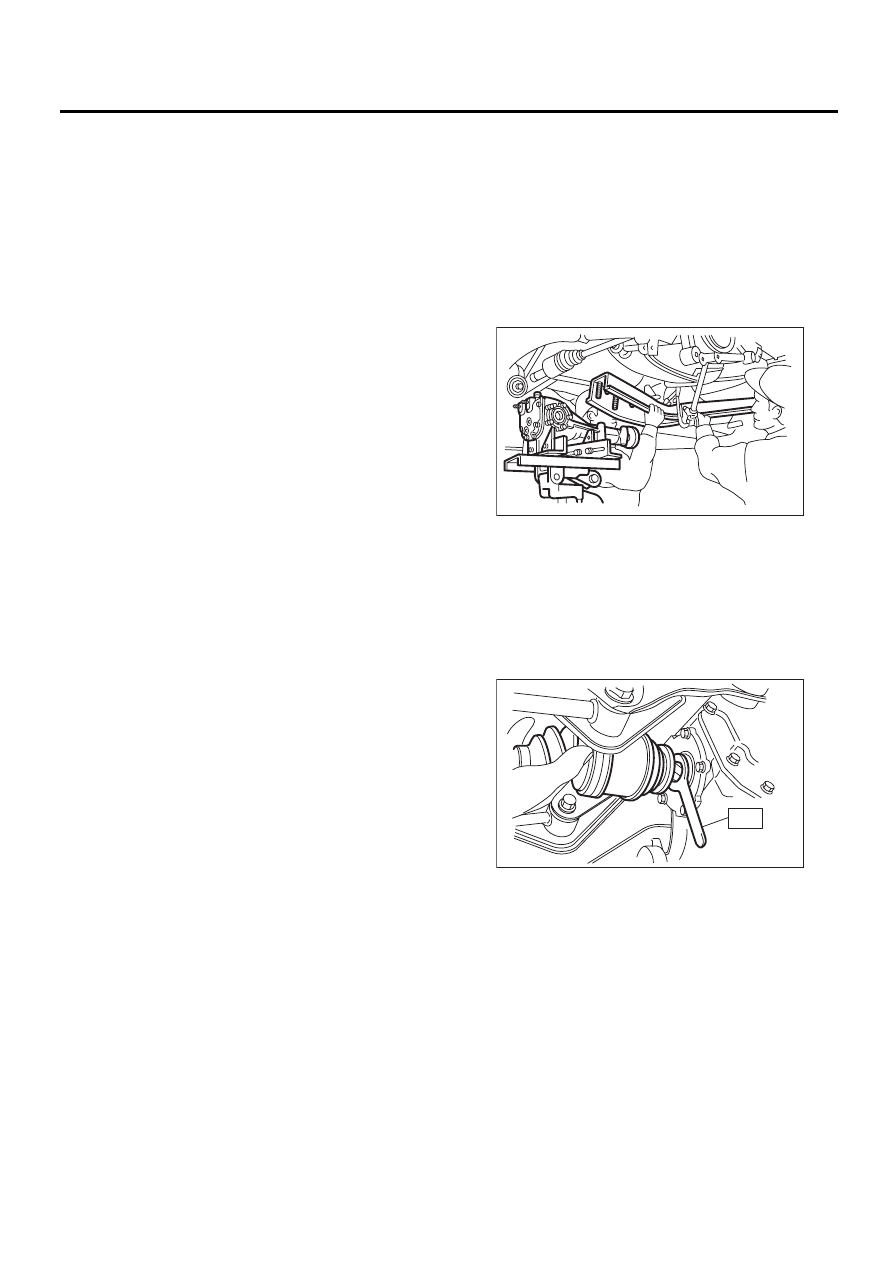

DI-64

Балка заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

8. Балка заднего

дифференциала

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Установите рычаг селектора или рычаг пере-
ключения передач в нейтральное положение.
4) Отпустите стояночный тормоз.
5) Ослабьте гайки колес.
6) Поднимите автомобиль на подъемнике.
7) Снимите колеса.
8) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модель без турбонаддува
<См. EX(H4SO)-8, СНЯТИЕ, Задняя выхлопная
труба.> <См. EX(H4SO)-10, СНЯТИЕ, Глуши-
тель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-13, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-15, СНЯ-
ТИЕ, Глушитель.>
9) Снимите переднюю балку дифференциала.

ПРИМЕЧАНИЕ:
При снятии передней балки дифференциала,
руководствуйтесь инструкцией для заднего
дифференциала.
• Тип  T
<См. DI-23, СНЯТИЕ, Задний дифференциал
(тип T).>
• Тип  VA
<См. DI-40, СНЯТИЕ, Задний дифференциал
(тип VA).>
10) Снимите балку заднего дифференциала.

В: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
1) Установите переднюю балку дифференциа-
ла на автомобиль, пропустив балку под тросом
стояночного тормоза и прикрепив ее к заднему
дифференциалу.

ПРИМЕЧАНИЕ:
При установке передней балки дифференциа-
ла следите за порядком установки стопоров.

2) Установите шарнир DOJ заднего ведущего
вала на задний дифференциал.

ПРИМЕЧАНИЕ:
Перед установкой замените боковой сальник
на новый.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

3) Далее установка производится в порядке,
обратном порядку снятия.

DI-00058

ST

DI-00060

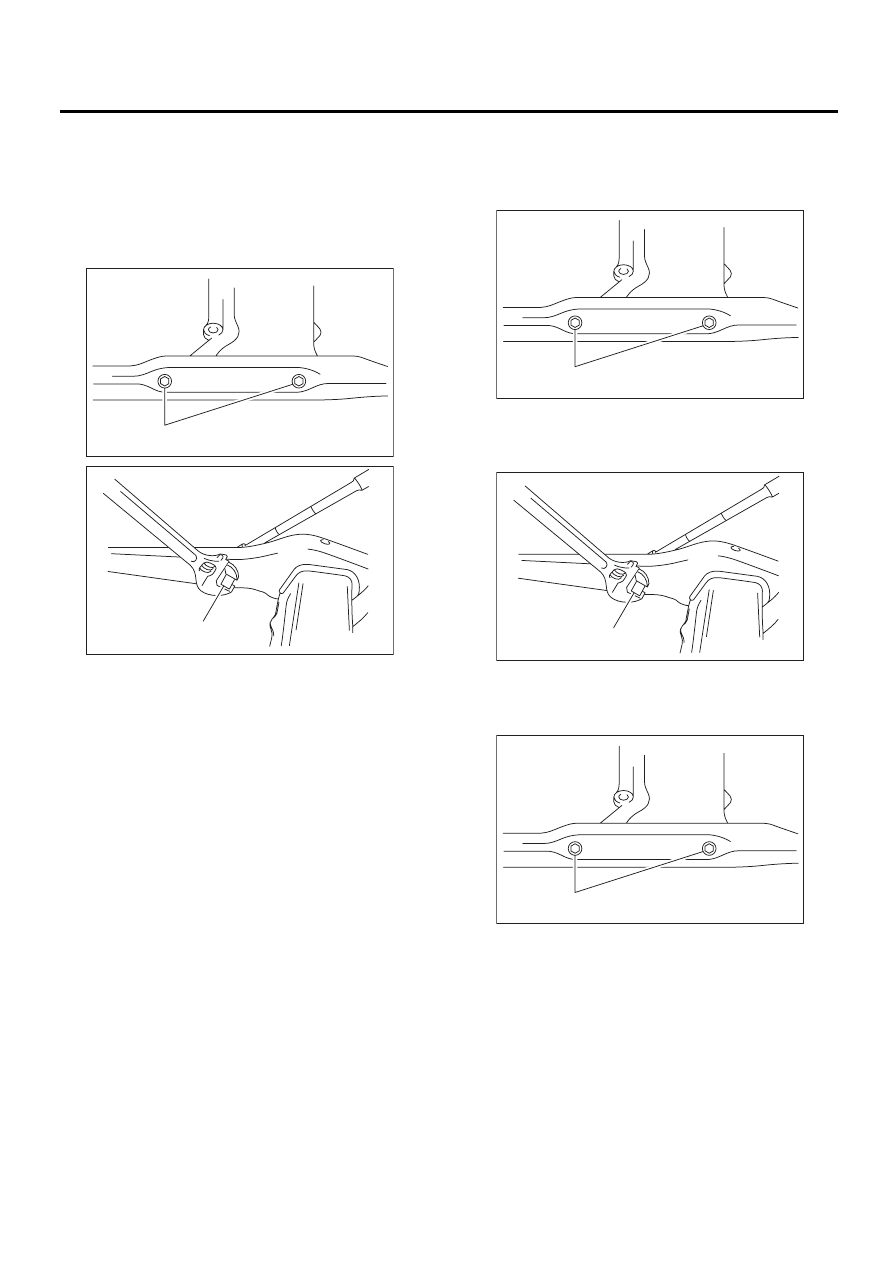

DI-65

Балка заднего дифференциала

ДИФФЕРЕНЦИАЛЫ

C: РАЗБОРКА

ПРИМЕЧАНИЕ:
Перед работой очистите балку заднего диф-
ференциала.
1) Отверните болты (A) и (B), скрепляющие пе-
реднюю балку дифференциала с кронштейном
дифференциала.

D: УЗЕЛ

1) Временно затяните болты (A), скрепляющие
переднюю балку дифференциала с кронштей-
ном дифференциала.

2) Затяните гайку крепежного болта (B).

Момент затяжки:

128 Нм (13,1 кгс-м, 94,4 фунт-сила-фут)

3) Затяните гайку крепежного болта (А).

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

E: ПРОВЕРКА

1) Проверьте балку заднего дифференциала
на предмет повреждений, изгиба и коррозии.
Если обнаружены чрезмерные повреждения,
изгиб или коррозия, замените балку заднего
дифференциала.
2) Проверьте втулки балки заднего дифферен-
циала на предмет трещин, затвердевания и
повреждений.
Если обнаружено чрезмерное количество тре-
щин, затвердевание или повреждения, замени-
те балку заднего дифференциала.

DI-00227

(A)

DI-00484

(B)

DI-00229

(A)

DI-00484

(B)

DI-00227

(A)

DI-66

Общая таблица диагностики

ДИФФЕРЕНЦИАЛЫ

9. Общая таблица диагностики

A: ПРОВЕРКА

Проявление неисправности

Возможная причина

Способ устранения

1. Утечка масла

(1) Износ, царапины или неправильная
установка переднего или бокового
сальника. Задиры, сколы и чрезмер-
ный износ скользящей поверхности со-
единительного фланца.

Исправьте или замените.

(2) Засорение или повреждение са-
пуна.

Очистите, отремонтируйте или заме-
ните.

(3) Ослабление болтов на боковом де-
ржателе или неправильная установка
уплотнительного кольца.

• Затяните болты с указанным момен-
том.
• Замените уплотнительное кольцо.

(4) Ослабление болтов крепления за-
дней крышки или повреждение про-
кладки.

• Затяните болты с указанным момен-
том.
• Замените прокладку и нанесите про-
кладочный герметик.

(5) Ослабление пробки заливного от-
верстия или сливной пробки.

Затяните и нанесите прокладочный
герметик.

(6) Износ, повреждение или непра-
вильная установка бокового держате-
ля или сальника.

Исправьте или замените.

2. Заклинивание

ПРИМЕЧАНИЕ:
Детали, не соответствующие норма-
тивным размерам, а также повреж-
денные детали следует заменить. По-
мимо этого, необходимо тщательно
проверять другие детали на предмет
любых дефектов и, при необходимос-
ти, ремонтировать или заменять их.

(1) Ненормативная величина зазора
гипоидной передачи.

Отрегулируйте заново или замените.

(2) Чрезмерный предварительный на-
тяг бокового, заднего или переднего
подшипника.

Отрегулируйте заново или замените.

(3) Недостаточное количество или не-
правильный тип масла.

Замените заклинившие детали и за-
лейте предусмотренное масло до тре-
буемого уровня.

3. Повреждения

ПРИМЕЧАНИЕ:
Поврежденные детали следует заме-
нять. Кроме того, необходимо тща-
тельно проверять другие детали на
предмет любых дефектов и, при необ-
ходимости, ремонтировать или заме-
нять их.

(1) Ненормативная величина зазора
гипоидной передачи.

Замените.

(2) Недостаточный или чрезмерный
предварительный натяг бокового, зад-
него или переднего подшипника.

Отрегулируйте заново или замените.

(3) Чрезмерный зазор шестерни диф-
ференциала.

Замените шестерню или упорную
шайбу.

(4) Ослабление болтов и гаек, напри-
мер, болта гипоидной ведомой шес-
терни.

Затяните повторно.

(5) Повреждение из-за перегрузки.

Замените.

4. Шумы при начале движения и пе-
реключении передач

ПРИМЕЧАНИЕ:
Появление шумов может быть вызва-
но неполадками в узле дифференциа-
ла, универсальном шарнире, подшип-
никах колес и т.д. Перед разборкой
выясните, от какого именно узла исхо-
дит шум.

(1) Чрезмерный зазор гипоидной пере-
дачи.

Отрегулируйте заново.

(2) Чрезмерный зазор шестерни диф-
ференциала.

Замените шестерню или упорную
шайбу.

(3) Недостаточный предварительный
натяг заднего или переднего подшип-
ника.

Отрегулируйте заново.

(4) Ослабленная гайка вала ведущей
шестерни.

Затяните с указанным моментом за-
тяжки.

(5) Ослабление болтов и гаек, напри-
мер болтов крепления держателей бо-
ковых подшипников.

Затяните с указанным моментом за-
тяжки.
