Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 534
DI-27
Задний дифференциал (тип T)
ДИФФЕРЕНЦИАЛЫ

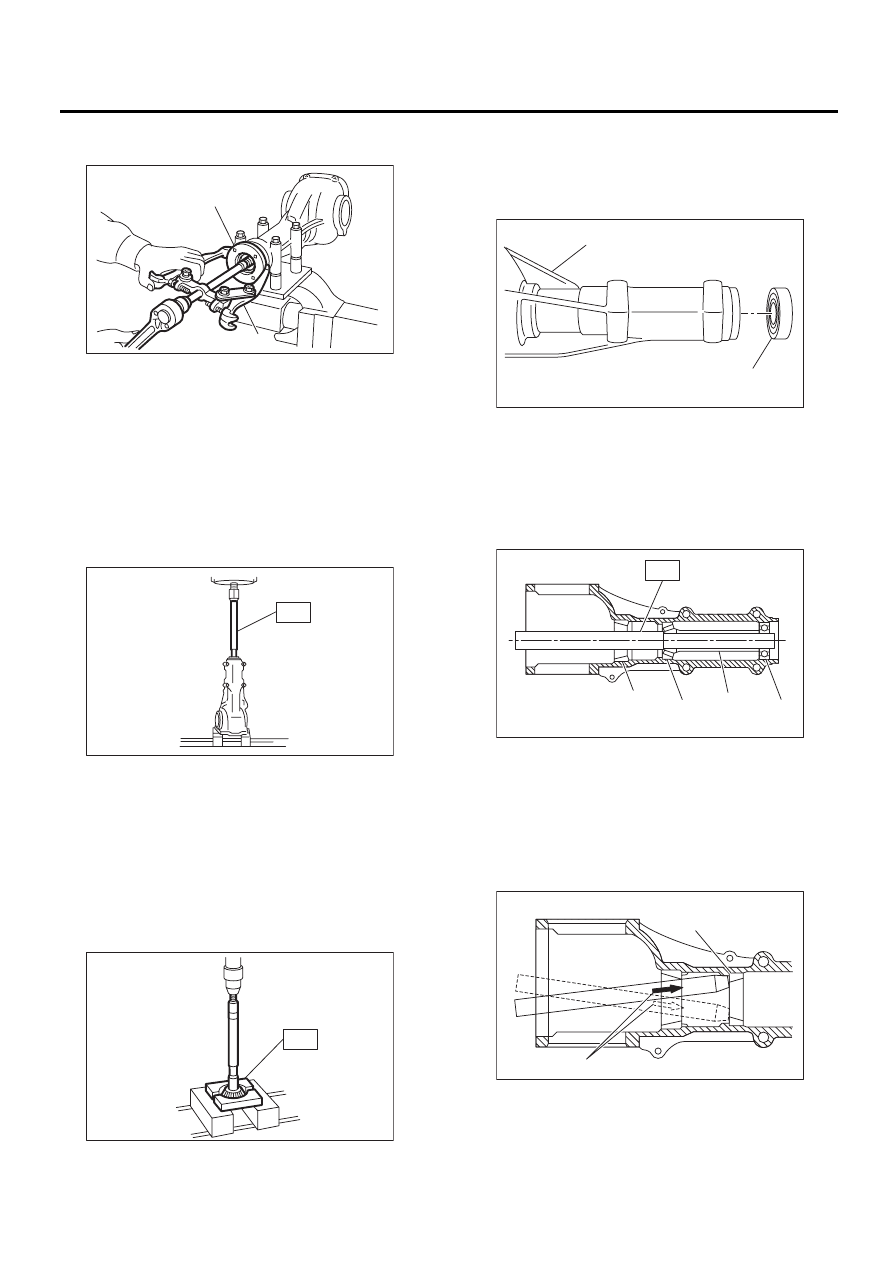

13) Извлеките соединительный фланец при по-
мощи съемника.
14) Надавите на задний край вала ведущей
шестерни и извлеките его вместе с задним ко-
ническим подшипником, шайбой регулировки
высоты ведущей шестерни и шайбой.
ПРИМЕЧАНИЕ:
Удерживайте ведущую шестерню, чтобы не
уронить ее.
Специальный инструмент
398467700
ОПРАВКА

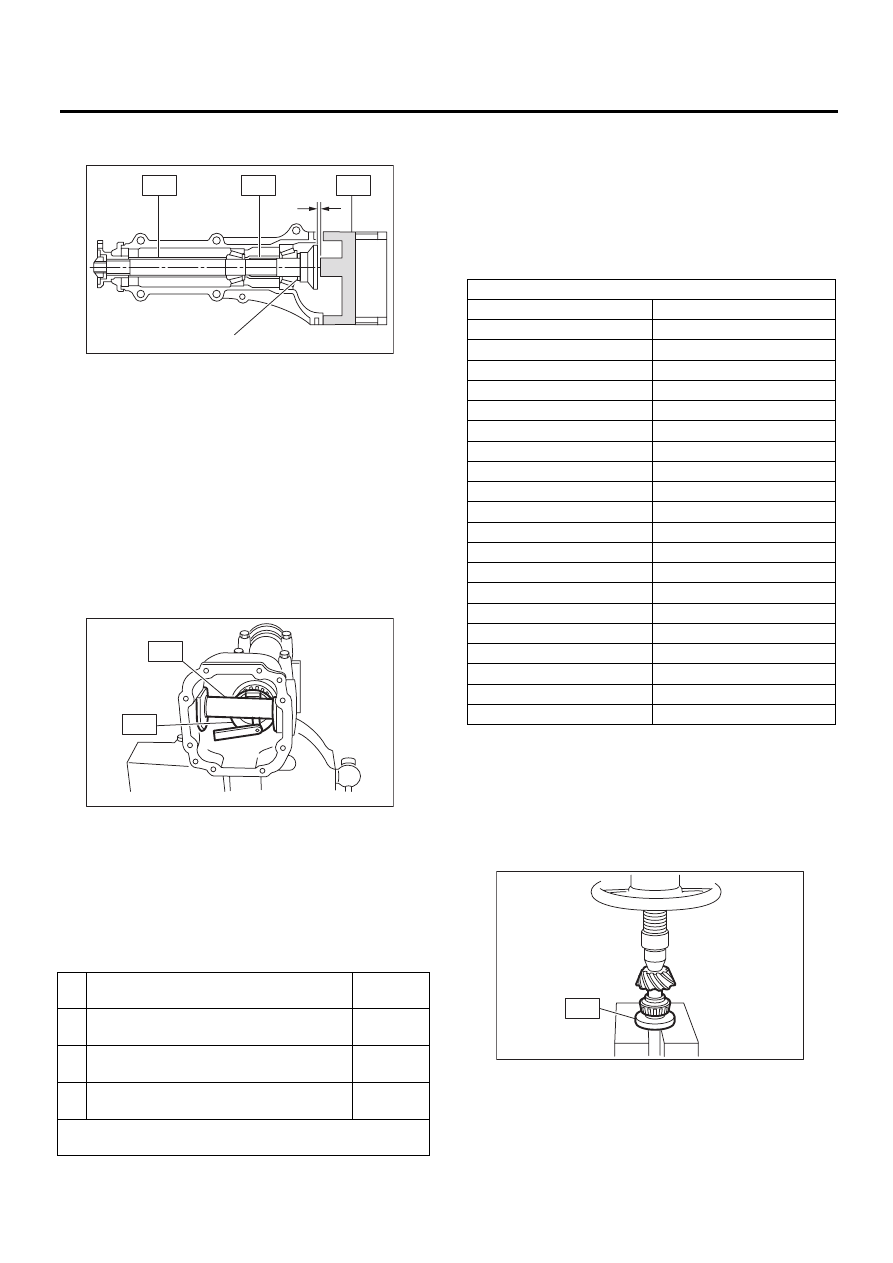

15) Снимите задний конический подшипник с
ведущей шестерни, удерживая конус специ-
альным инструментом.
ПРИМЕЧАНИЕ:
Расположите съемник так, чтобы его цент-
ральная углубленная часть была направлена в
сторону ведущей шестерни.
Специальный инструмент
398517700
ПРИСПОСОБЛЕНИЕ ДЛЯ
ЗАМЕНЫ

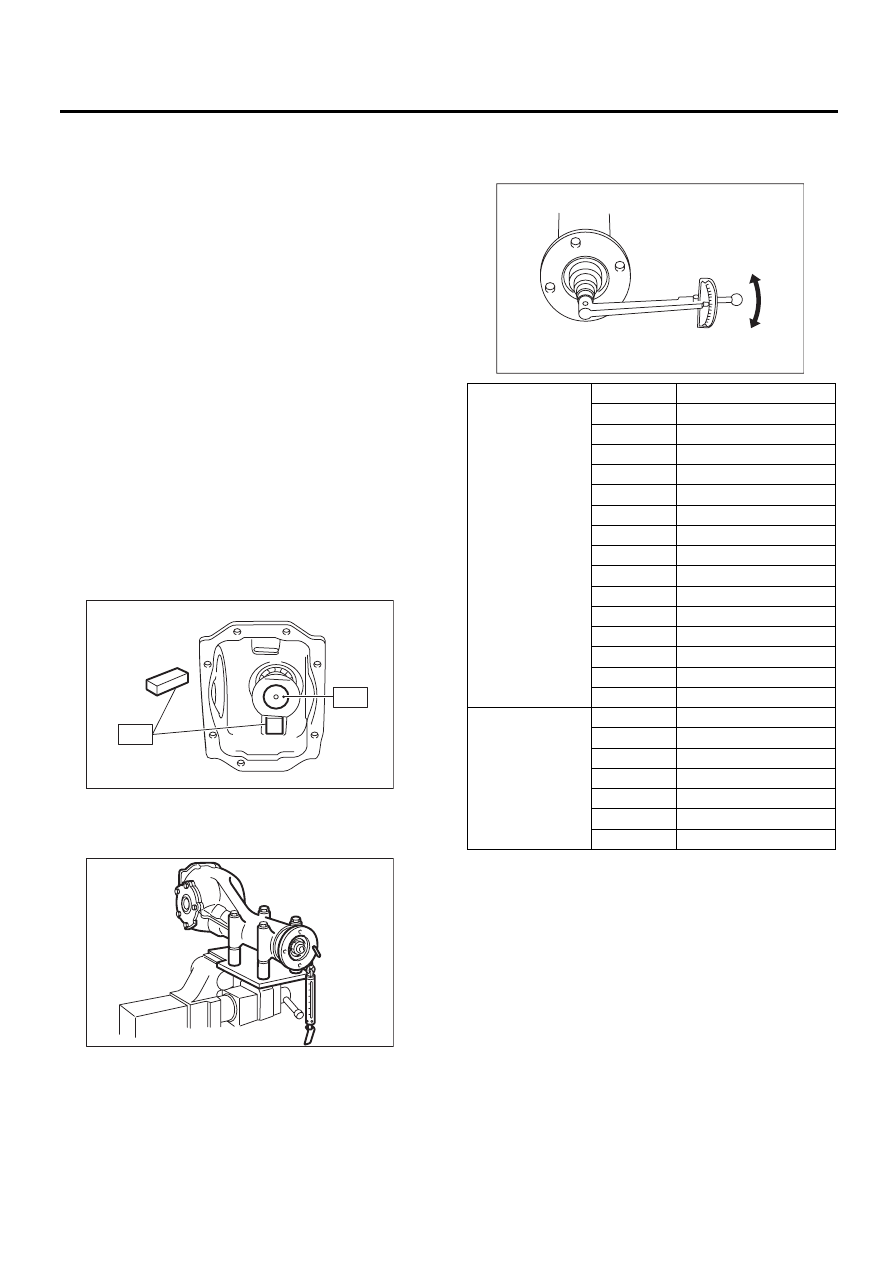

16) Снимите передний сальник с картера диф-
ференциала с помощью специального инстру-
мента.
Специальный инструмент
398527700
УЗЕЛ СЪЕМНИКА
17) Снимите направляющий подшипник, пере-
дний конический подшипник и распорную втул-
ку с помощью специального инструмента.
Специальный инструмент
398467700
ОПРАВКА

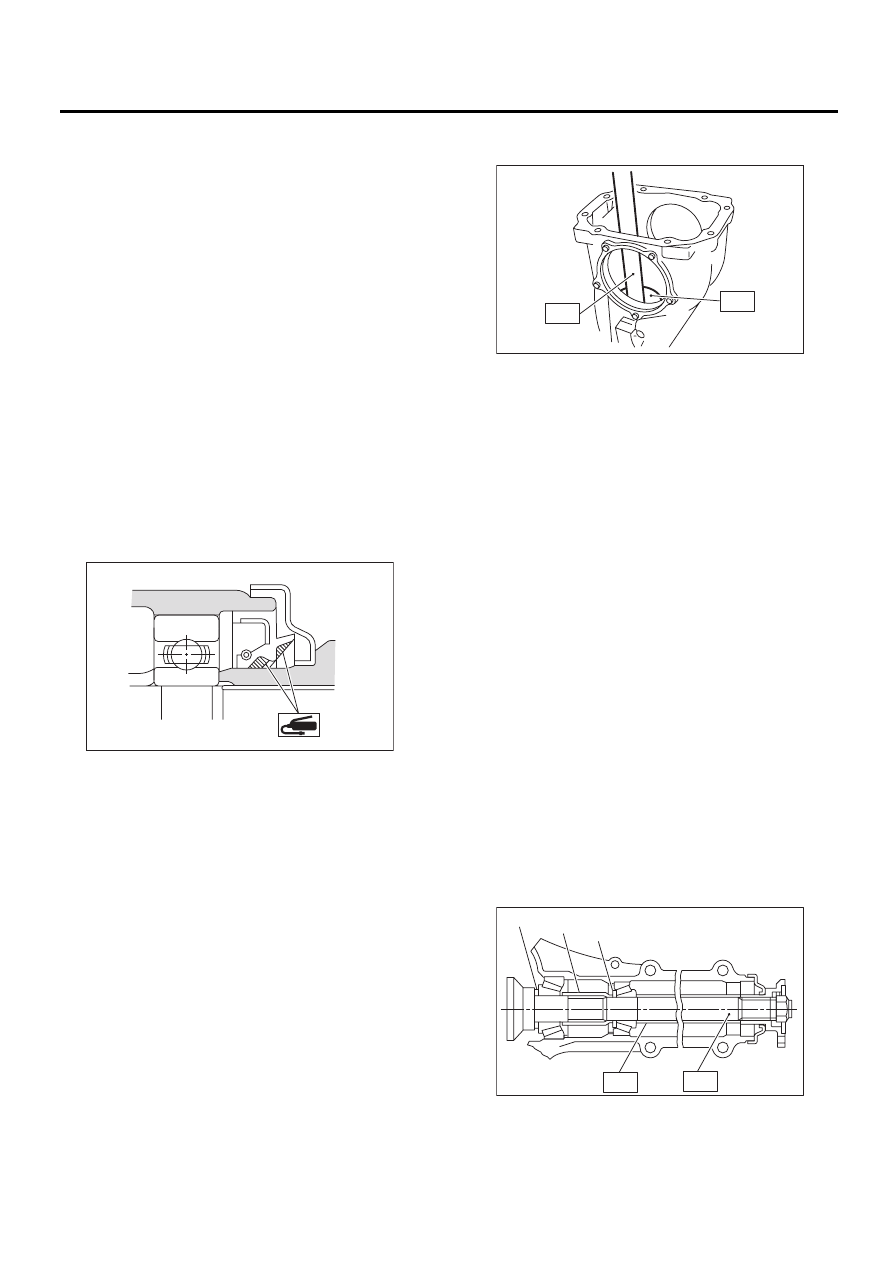

18) При замене подшипников, выбейте с помо-
щью латунного стержня сначала наружное
кольцо переднего подшипника, а затем наруж-
ное кольцо заднего подшипника.
(A) Соединительный фланец
(B) Съемное устройство
(B)
(A)
DI-00142
ST
DI-00073
ST
DI-00074
(A) Картер дифференциала
(B) Передний сальник
(A) Направляющий подшипник
(B) Обруч
(C) Передний подшипник
(D) Наружное кольцо заднего подшипника
(A) 2 выреза вдоль диагональных линий
(B) Попеременно постукивайте при помощи латунного
стержня.
(B)
(A)
DI-00145
ST
(B)
(A)
(C)
(D)
DI-00076
(B)
(A)
DI-00077
