4AT(diag)-65
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
6
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Плохой контакт в цепи
электромагнитного кла-
пана тормоза 2-4 пере-
дач?
Устраните плохой
контакт.
Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>
7
ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПА-
НА ТОРМОЗА 2-4 ПЕРЕДАЧ (В ТРАНСМИС-
СИИ).

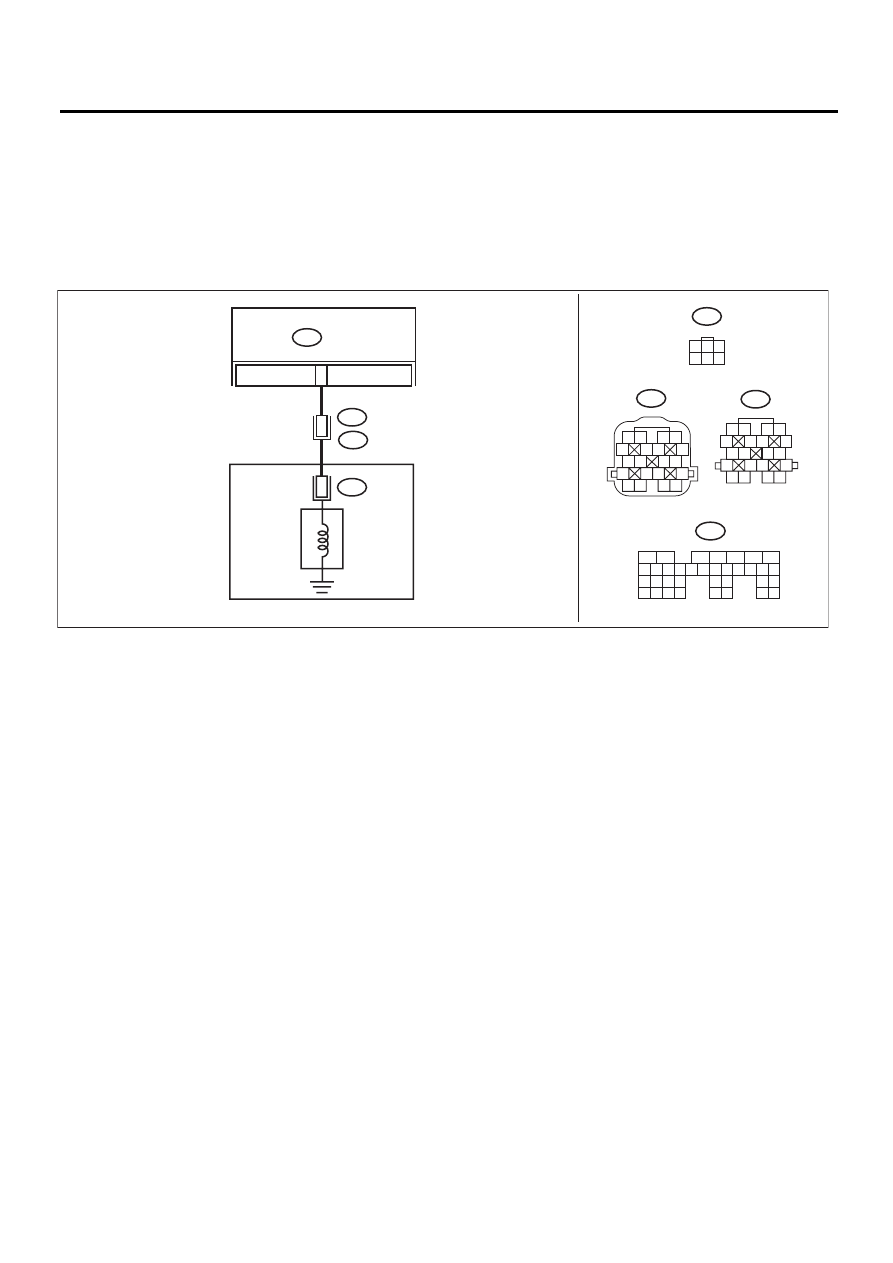

1) Снимите разъем трансмиссии с кронштейна.
2) Слейте ATF.
ОСТОРОЖНО:
Не сливайте ATF, пока жидкость не остынет.
3) Снимите масляный картер и отключите разъ-
ем от электромагнитного клапана тормоза 2-4
передач.
4) Измерьте сопротивление между разъемом
электромагнитного клапана тормоза 2-4 пере-
дач и массой трансмиссии.
Разъемы и клеммы
(AT12) № 6 — Масса трансмиссии:
Сопротивление в диапа-
зоне 2,0 — 4,5 Ом?
Переходите к шагу 8. Замените корпус
управляющего
клапана. <См.
4AT-61, Корпус
управляющего
клапана.>
8
ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЭЛЕК-
ТРОМАГНИТНЫМ КЛАПАНОМ ТОРМОЗА 2-4
ПЕРЕДАЧ И ТРАНСМИССИЕЙ.
Измерьте сопротивление между электромагнит-
ным клапаном тормоза 2-4 передач и разъемом
трансмиссии.
Разъемы и клеммы
(T4) № 3 — (AT12) № 6:
Сопротивление состав-
ляет менее 1 Ом?
Переходите к шагу 9. Устраните раз-
рыв в жгуте про-
водов между
электромагнит-
ным клапаном
тормоза 2-4 пере-
дач и разъемом
трансмиссии.
9
ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЭЛЕК-
ТРОМАГНИТНЫМ КЛАПАНОМ ТОРМОЗА 2-4
ПЕРЕДАЧ И ТРАНСМИССИЕЙ.
Измерьте сопротивление жгута проводов между
разъемом трансмиссии и массой трансмиссии.
Разъемы и клеммы
(T4) № 3 — Масса трансмиссии:
Сопротивление состав-
ляет 1 МОм или более?
Даже если мигает
контрольная лампа
Power, в данное вре-
мя цепь в нормальном
состоянии. Причиной
может быть времен-
ный плохой контакт в
разъеме или жгуте
жгута проводов. От-
ремонтируйте жгут
жгута проводов или
разъем в электромаг-
нитном клапане высо-
ких передач и транс-
миссии.
Устраните корот-
кое замыкание в
жгуте проводов
между электро-
магнитным кла-
паном тормоза 2-
4 передач и разъ-
емом трансмис-
сии.
Шаг
Проверка
Да
Нет
