4AT-129

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

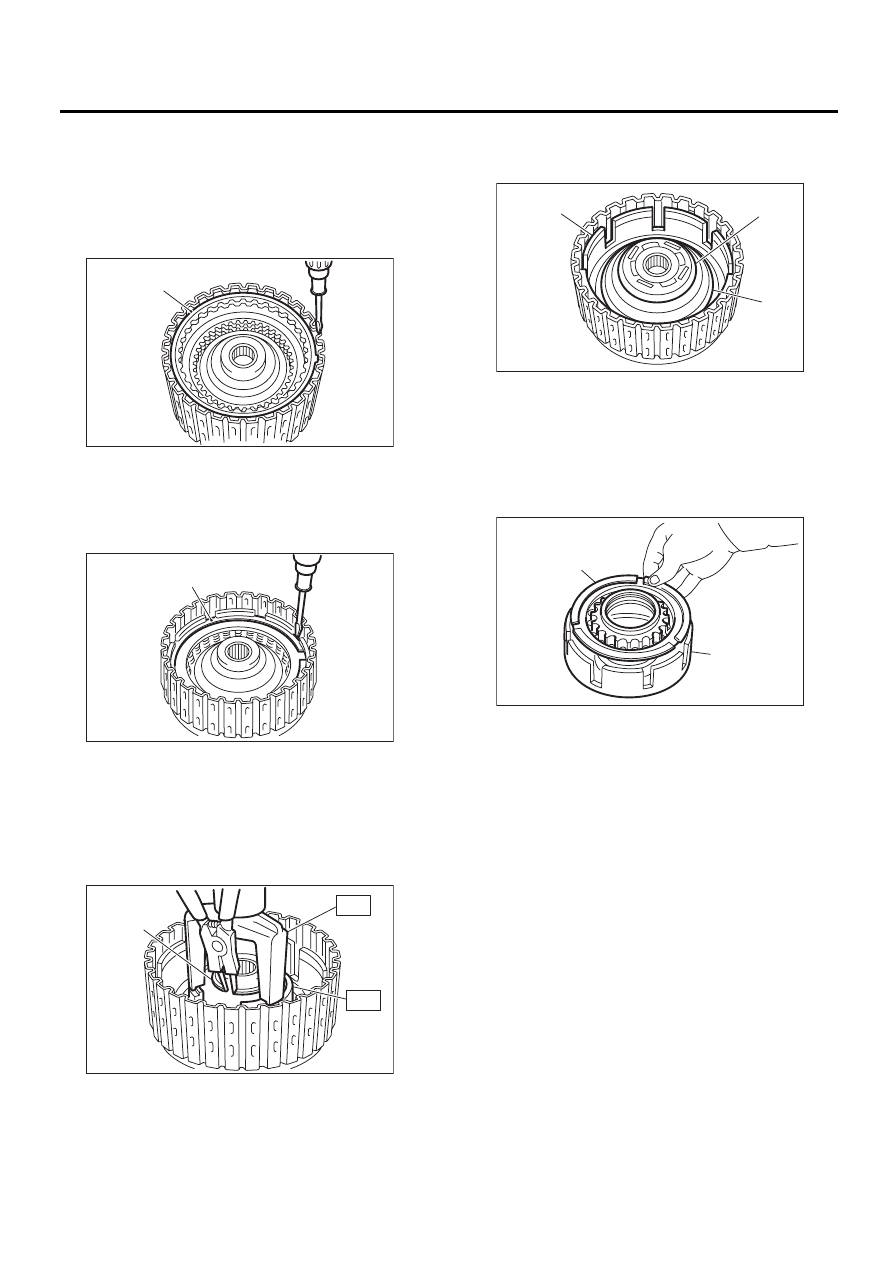

C: РАЗБОРКА

1. МУФТА ВЫСШИХ ПЕРЕДАЧ И МУФТА
ЗАДНЕГО ХОДА

1) Снимите пружинное стопорное кольцо, а за-
тем извлеките стопорный диск, ведущий диск
и ведомый диск.

2) Снимите пружинное стопорное кольцо, а за-
тем извлеките стопорный диск, ведущий диск
и ведомый диск.

3) При помощи специального инструмента ST1
и ST2, снимите пружинное стопорное кольцо.
ST1

398673600

ПРИСПОСОБЛЕНИЕ ДЛЯ
СЖАТИЯ

ST2

498627100

СЕДЛО

4) Снимите крышку муфты, пружинный держа-
тель, поршень муфты высших передач и пор-
шень муфты заднего хода.

5) Снимите кольцо с D-образным профилем и
манжетное уплотнение с поршня муфты вы-
сших передач и поршня муфты заднего хода.

(A) Стопорное кольцо

(A) Стопорное кольцо

(A) Стопорное кольцо

AT-00236

(A)

AT-00237

(A)

AT-00238

(A)

ST1

ST2

(A) Поршень муфты заднего хода

(B) Крышка муфты

(C) Возвратная пружина

(A) Поршень муфты высших передач

(B) Поршень муфты заднего хода

AT-00239

(A)

(B)

(C)

AT-00240

(A)

(B)

4AT-130

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

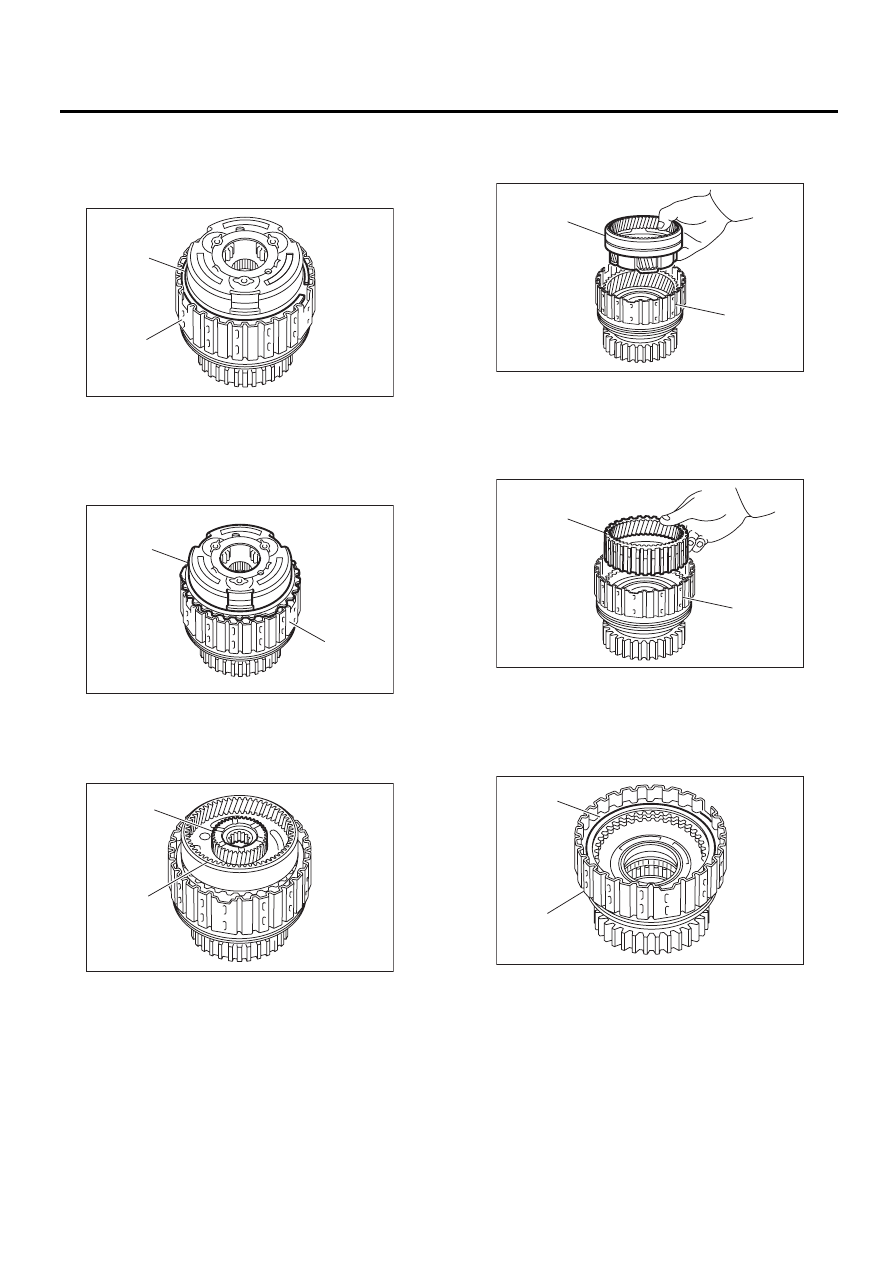

2. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И МУФТА
НИЗШИХ ПЕРЕДАЧ

1) Снимите пружинное стопорное кольцо со
ступицы муфты низших передач.

2) Извлеките переднее водило планетарной
передачи.

3) Извлеките центральную заднюю шестерню.

4) Извлеките заднее водило планетарной пе-
редачи, шайбу и упорный игольчатый подшип-
ник.

5) Извлеките заднюю шестерню внутреннего
зацепления.

6) Снимите пружинное стопорное кольцо со
ступицы муфты низших передач.

(A) Стопорное кольцо

(B) Ступица муфты низших передач

(A) Переднее водило планетарной передачи

(B) Ступица муфты низших передач

(A) Центральная задняя шестерня

(B) Заднее водило планетарной передачи

AT-00259

(A)

(B)

AT-00260

(B)

(A)

AT-00261

(B)

(A)

(A) Заднее водило планетарной передачи

(B) Ступица муфты низших передач

(A) Задняя шестерня внутреннего зацепления

(B) Ступица муфты низших передач

(A) Стопорное кольцо

(B) Ступица муфты низших передач

AT-00262

(B)

(A)

AT-00263

(B)

(A)

AT-00264

(B)

(A)

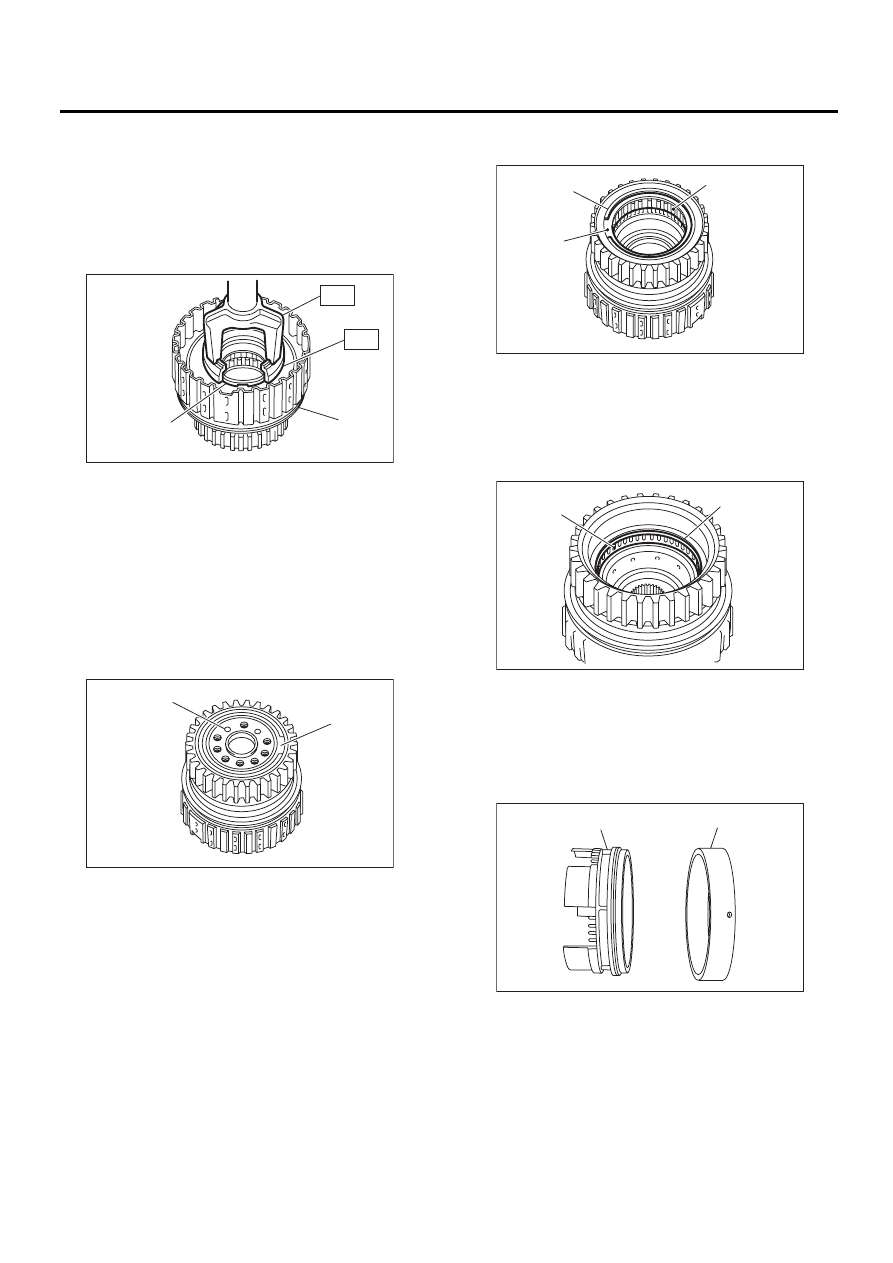

4AT-131

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

7) Сожмите пружинный держатель тормоза
низших передач и заднего хода и снимите сто-
порное кольцо со ступицы муфты низших пере-
дач при помощи специальных инструментов
ST1 и ST2.
ST1

498627100

СЕДЛО

ST2

398673600

ПРИСПОСОБЛЕНИЕ ДЛЯ
СЖАТИЯ

8) Снимите одностороннюю муфту. <См. 4AT-
119, СНЯТИЕ, Основной корпус автоматичес-
кой трансмиссии.>
9) Установите внутреннюю обойму подшипни-
ка односторонней муфты на барабан муфты
низших передач, а затем подайте сжатый воз-
дух, чтобы снять поршень муфты низших пере-
дач.

10) Снимите внутреннюю обойму подшипника
односторонней муфты.

11) Снимите одностороннюю муфту после того,
как извлечете пружинное стопорное кольцо.

12) Снимите игольчатый подшипник после того,
как извлечете пружинное стопорное кольцо.

3.ТОРМОЗ 2-4 ПЕРЕДАЧ

Отделите поршень тормоза 2-4 передач и де-
ржатель поршня.

(A) Стопорное кольцо

(B) Ступица муфты низших передач

(A) Подайте сжатый воздух.

(B) Внутреннее кольцо односторонней муфты

AT-00265

(B)

(A)

ST1

ST2

AT-00266

(B)

(A)

(A) Стопорное кольцо

(B) Диск

(C) Односторонняя муфта

(A) Игольчатый подшипник

(B) Стопорное кольцо

(A) Поршень тормоза 2-4 передач

(B) Держатель поршня тормоза 2-4 передач

AT-00267

(A)

(C)

(B)

AT-00268

(B)

(A)

AT-00288

( A )

( B )

4AT-132

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4. ВНУТРЕННЯЯ ОБОЙМА
ОДНОСТОРОННЕЙ МУФТЫ

1) Снимите уплотнительное кольцо.

2) Снимите игольчатый подшипник при помощи
специального инструмента.
ST

398527700

УЗЕЛ СЪЕМНИКА

5. НАРУЖНАЯ ОБОЙМА
ОДНОСТОРОННЕЙ МУФТЫ

1) Снимите одностороннюю муфту после того,
как извлечете пружинное стопорное кольцо.

2) Снимите игольчатый подшипник после того,
как извлечете пружинное стопорное кольцо.

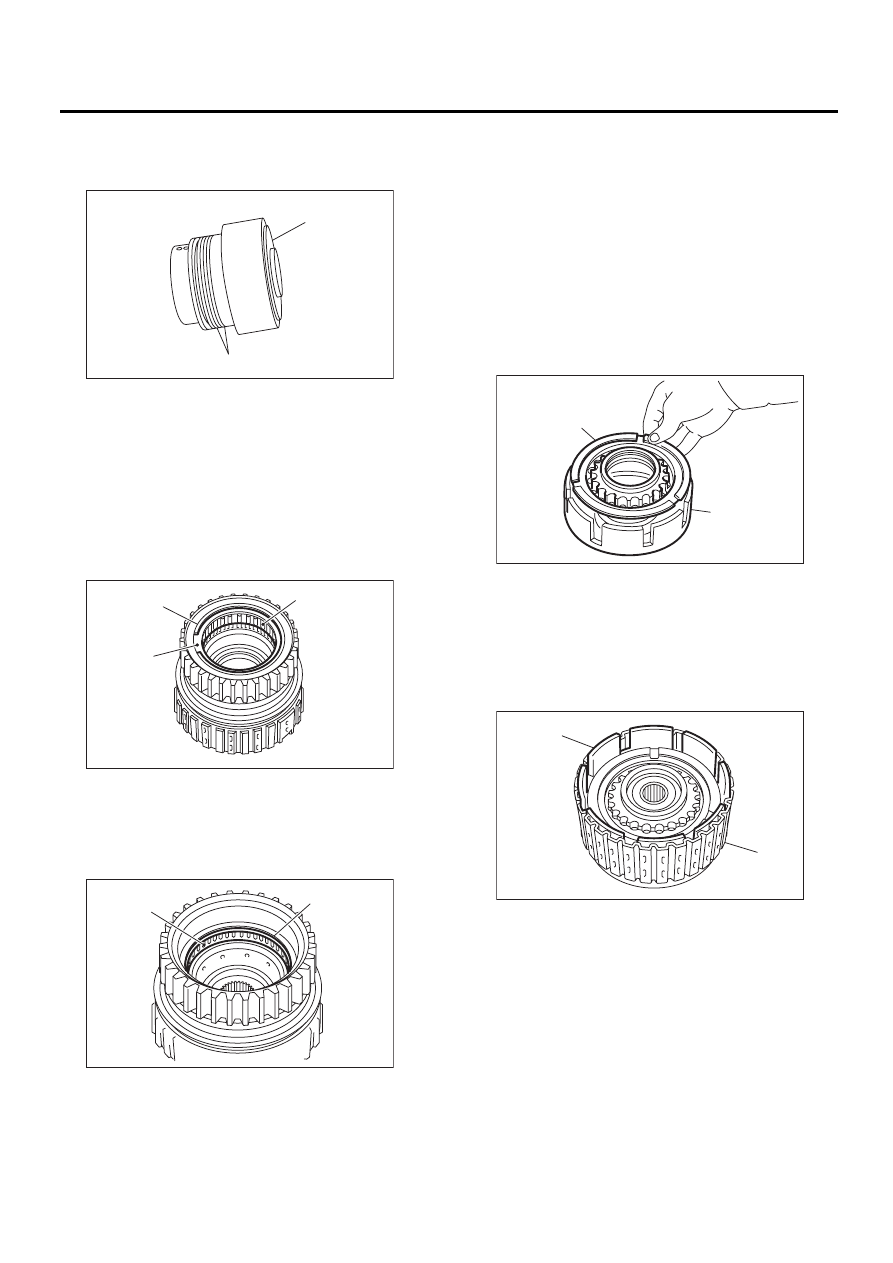

D: СБОРКА

1. МУФТА ВЫСШИХ ПЕРЕДАЧ И МУФТА
ЗАДНЕГО ХОДА

1) Установите новое кольцо с D-образным про-
филем и манжетное уплотнение на поршень
муфты высших передач и поршень муфты зад-
него хода.
2) Установите поршень муфты высших пере-
дач на поршень муфты заднего хода.

ПРИМЕЧАНИЕ:
Будьте осторожны, чтобы не повредить уплот-
нительное кольцо и манжетное уплотнение.

3) Установите узел муфты заднего хода на ба-
рабан муфты высших передач. Совместите ка-
навку на поршне муфты заднего хода с канав-
кой на барабане муфты высших передач во
время установки.

(A) Внутреннее кольцо односторонней муфты
(B) Уплотнительное кольцо

(A) Стопорное кольцо
(B) Диск

(C) Односторонняя муфта

(A) Игольчатый подшипник
(B) Стопорное кольцо

AT-00298

(B)

(A)

AT-00267

(A)

(C)

(B)

AT-00268

(B)

(A)

(A) Поршень муфты высших передач
(B) Поршень муфты заднего хода

(A) Поршень муфты заднего хода

(B) Барабан муфты высших передач

AT-00240

(A)

(B)

AT-00241

(A)

(B)
