CS-9

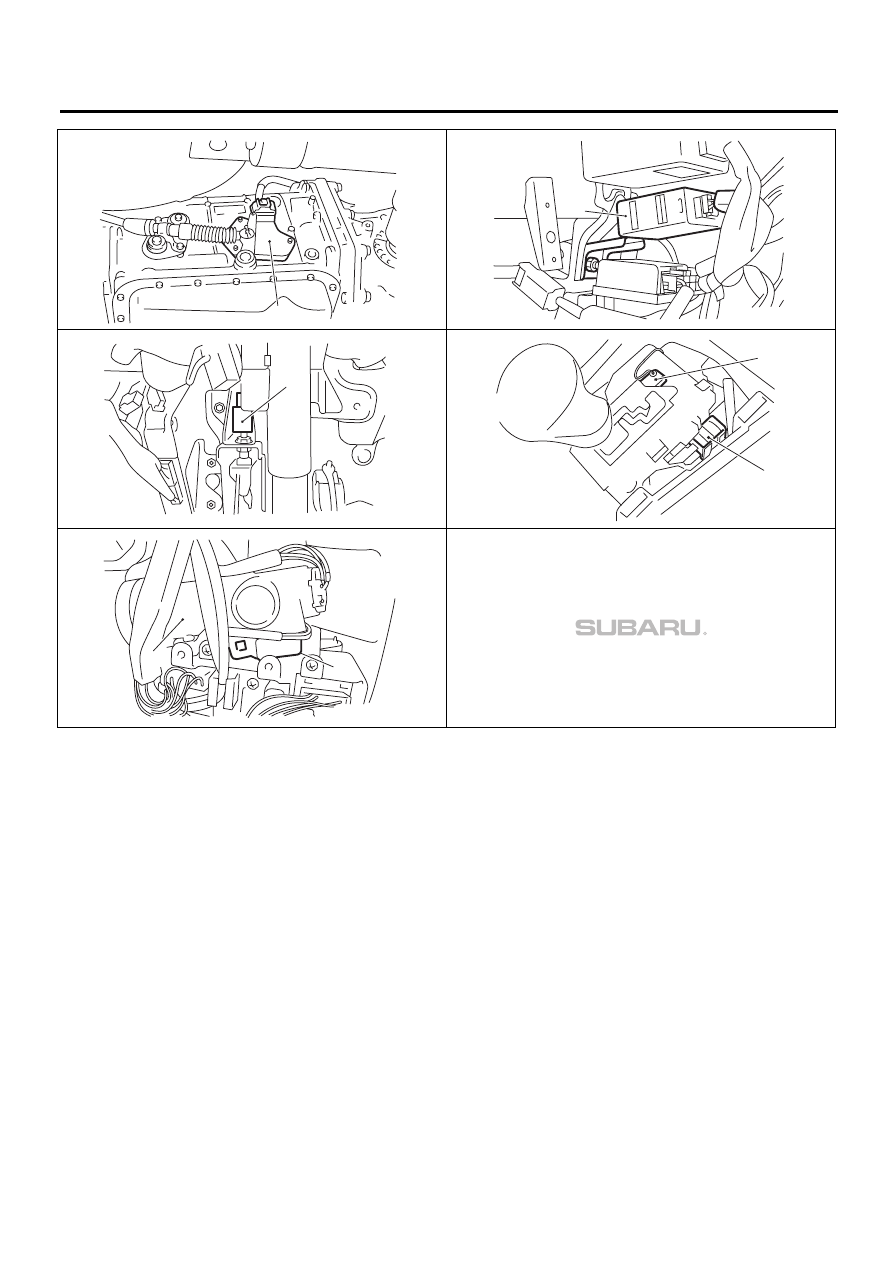

Расположение электрических компонентов

СИСТЕМЫ УПРАВЛЕНИЯ

(1)

CS-00006

CS-00667

(2)

CS-00084

( 3 )

CS-00085

(5)

(6)

(7)

(4)

CS-00008

CS-10

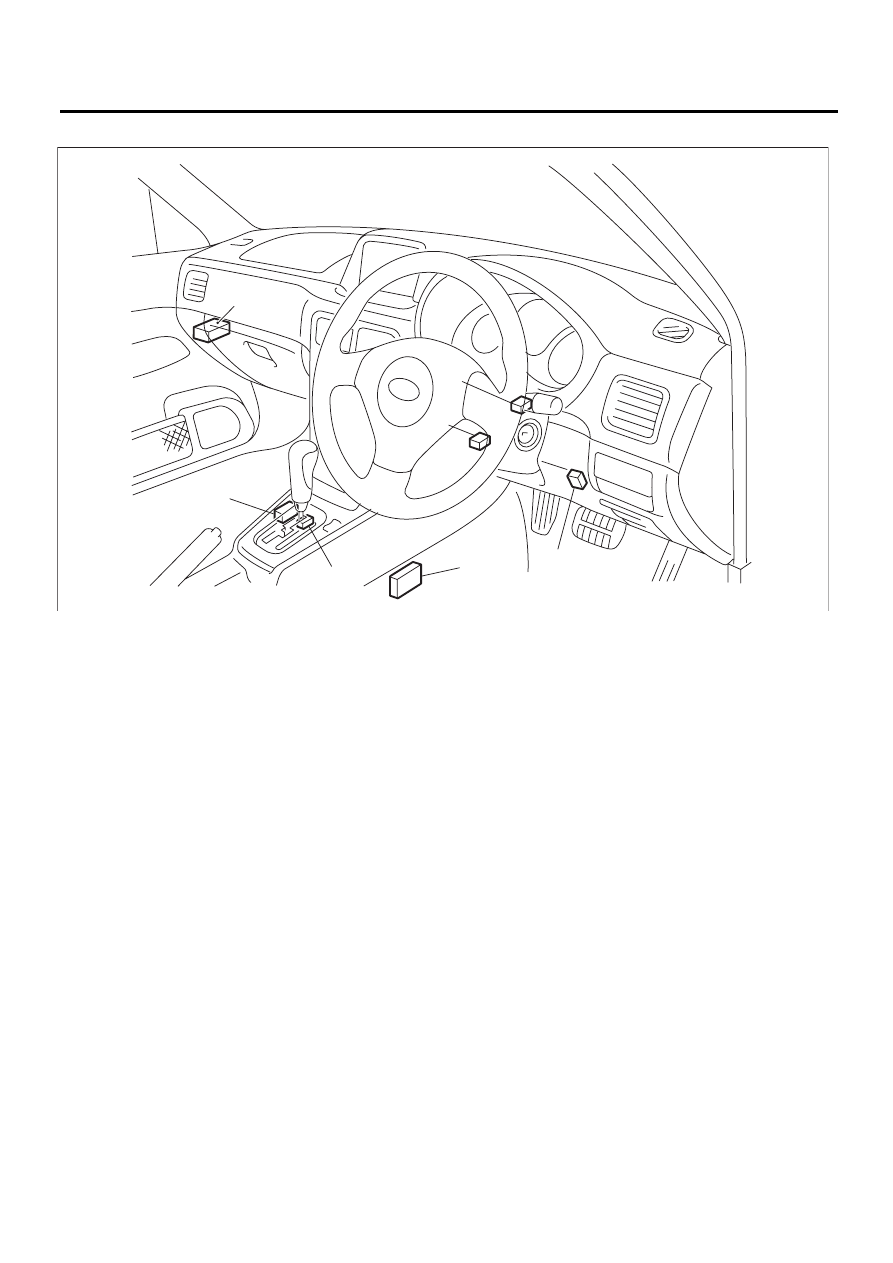

Расположение электрических компонентов

СИСТЕМЫ УПРАВЛЕНИЯ

• Модель с правосторонним управлением

(1)

Выключатель блокиратора

(4) Датчик системы предупреждения ключа

зажигания

(6) Переключатель диапазона “Р”

(2)

Блок управления блокировкой
переключения автоматической
трансмиссии

(5) Электромагнитный клапан блокировки

переключения передач

(7) Соленоид блокировки ключа

(3)

Выключатель стоп-сигналов









CS-00668

(1)

(4)

(3)

(7)

(5)

(6)

(2)

CS-11

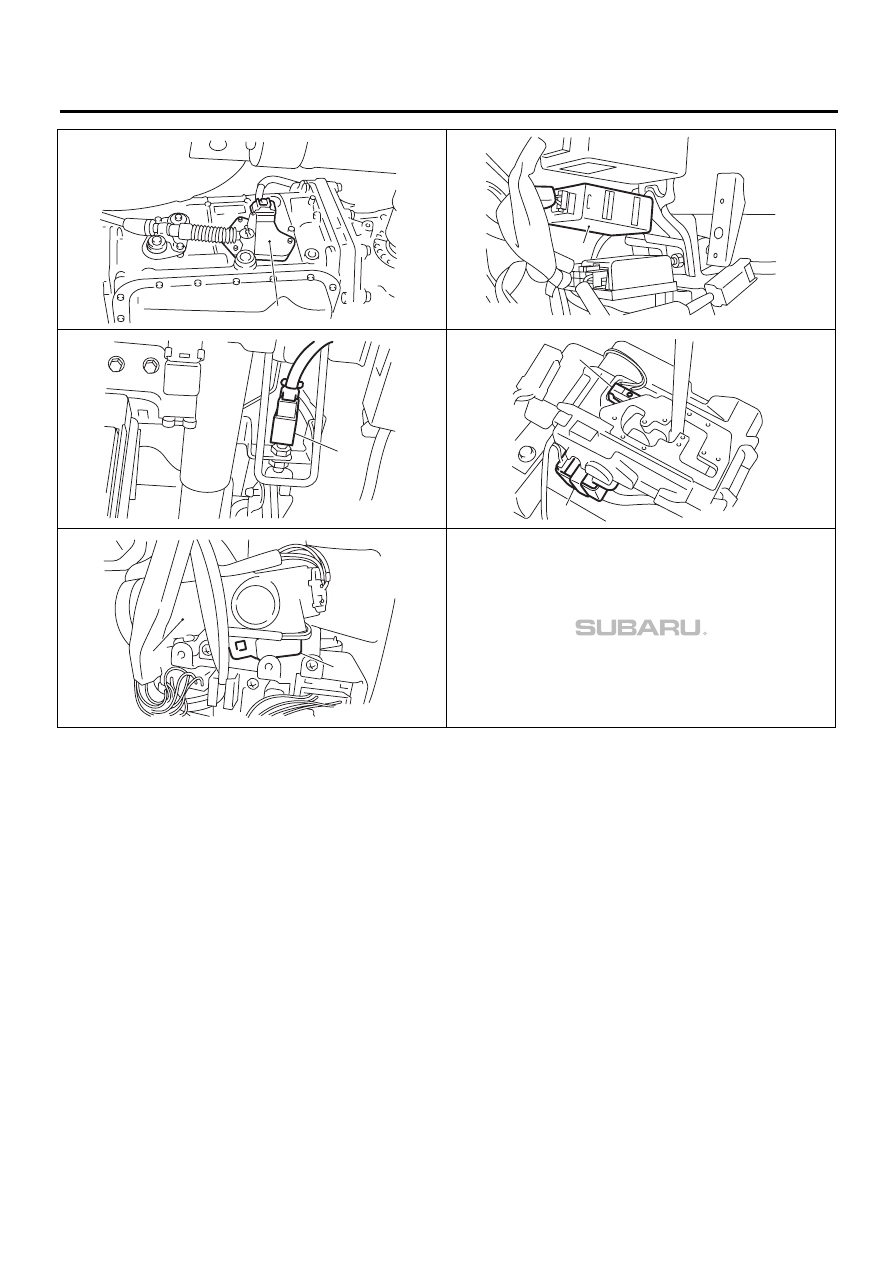

Расположение электрических компонентов

СИСТЕМЫ УПРАВЛЕНИЯ

(1)

CS-00006

CS-00669

(2)

(3)

CS-00007

(5)

(6)

CS-00477

(7)

(4)

CS-00008

CS-12

Система управления блокировкой переключения автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

3. Система управления блокировкой переключения

автоматической трансмиссии

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

Разъ-

ем №

Клем
ма №

Входной/выходной сигнал

Измеренное значение и условия измерения

Цепь питания от аккумулятора

B373

3

9  —  16  В

Питание системы зажигания

1

10 — 15 В при выключателе зажигания в положении ON или START.

Питание аксессуаров

7

10 — 15 В при выключателе зажигания в положении ACC или ON.

Выключатель блокиратора (диа-

пазон “P”)

2

0 В при рычаге селектора в диапазоне “P”.

9 — 16 при рычаге селектора в диапазоне, отличном от “P”.

Выключатель стоп-сигналов

4

9 — 16 В при выключателе тормозов в положении ON.

0 В при выключателе тормозов в положении OFF.

Датчик диапазона “Р”

5

0 В при рычаге селектора в диапазоне “P”.

9 — 16 при рычаге селектора в диапазоне, отличном от “P”.

Сигнал электромагнитного клапа-

на блокировки переключения

6

8,5 — 16 В при снятой блокировке переключения.

0 В при включенной блокировке переключения.

Сигнал предупреждающего датчи-

ка ключа

8

9 — 16 В при вставленном ключе.

0 В при извлеченном ключе.

Сигнал соленоида блокировки

ключа

9

При переключении блокировки ключа между положениями блоки-

ровки и разблокировки, на выходе импульсный сигнал.

0 В в условиях, отличных от указанных выше.

Масса

10, 11

 —

CS-00891

1

2

3

4

5

6

7

8

9

10

11

12

B373

К
