Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 303

FU(H4DOTC)-49

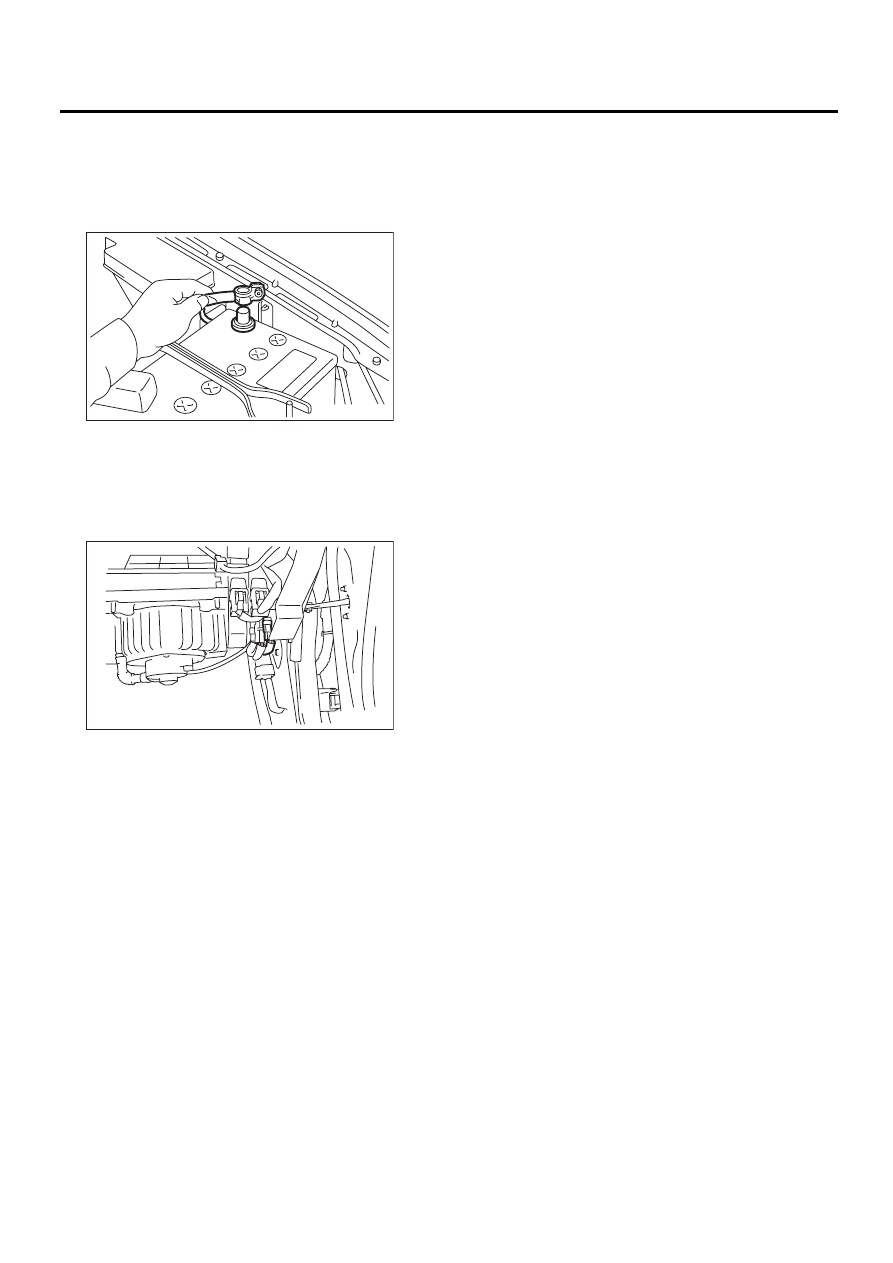

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъем от реле электронной
дроссельной заслонки.

5) Снимите реле электронной дроссельной за-
слонки с монтажного кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02738

FU(H4DOTC)-50

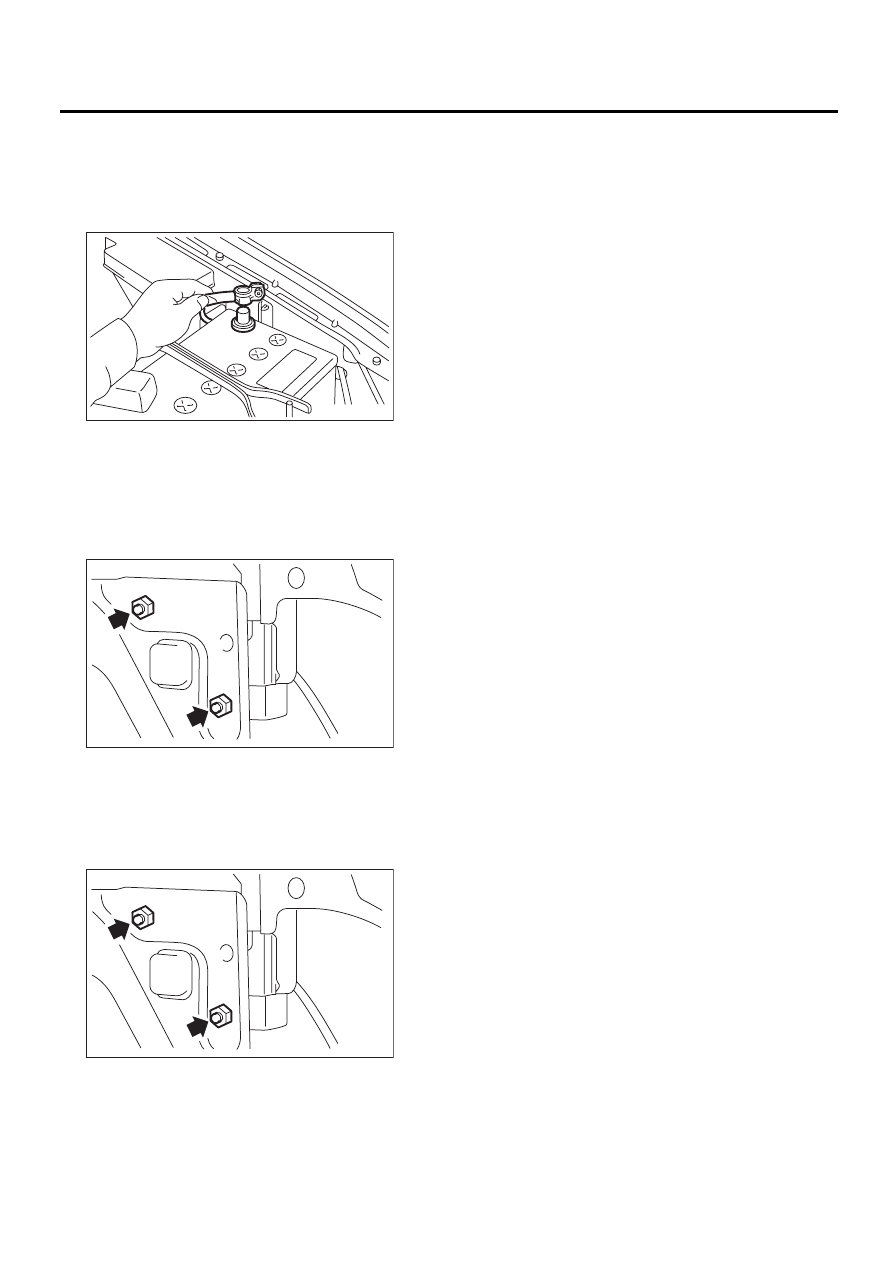

Блок управления топливным насосом

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

22.Блок управления

топливным насосом

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите внутреннюю отделку задней чет-
верти. <См. EI-46, СНЯТИЕ, Внутренняя отде-
лка задней четверти.>
3) Отсоедините разъем от блока управления
топливным насосом.
4) Снимите блок управления топливным насо-
сом.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

FU-00009

FU-00088

FU-00088

FU(H4DOTC)-51

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

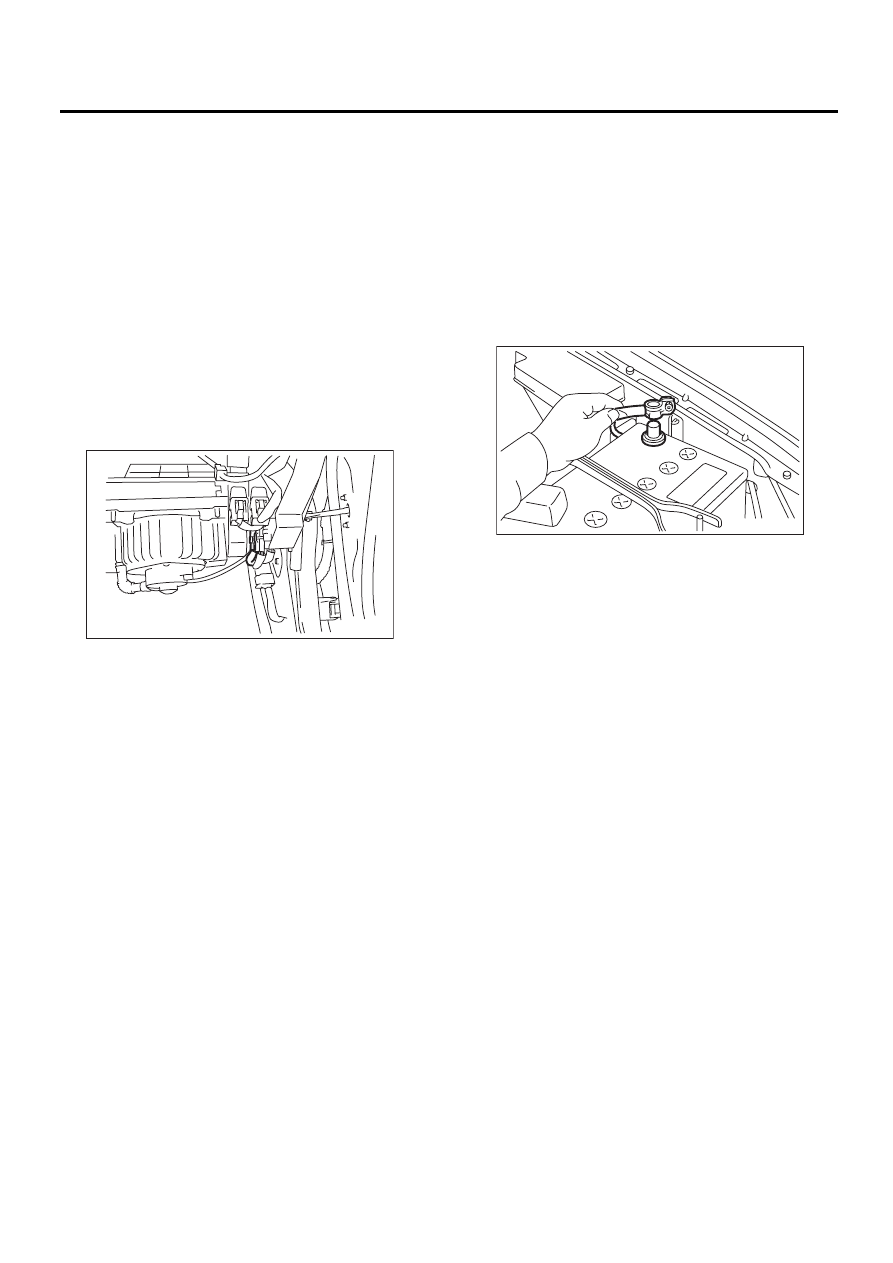

23.Топливо

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
2) Снимите отделку порога со стороны пасса-
жира.
3) Отсоедините разъем от реле топливного на-
соса.

4) Запустите двигатель и оставьте его рабо-
тать пока он не заглохнет.
5) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
6) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Отсоедините провод массы от аккумулятора.

3) Снимите топливный насос.
<См. FU(H4DOTC)-58, СНЯТИЕ, Топливный на-
сос.>
4) Слейте топливо при помощи насоса и т.п. че-
рез установочную зону топливного насоса.

ОСТОРОЖНО:
Используйте насосы и т.п., устойчивые к
бензину.
5) Установите топливный насос.
<См. FU(H4DOTC)-59, УСТАНОВКА, Топлив-
ный насос.>

FU-02737

FU-00009

FU(H4DOTC)-52

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

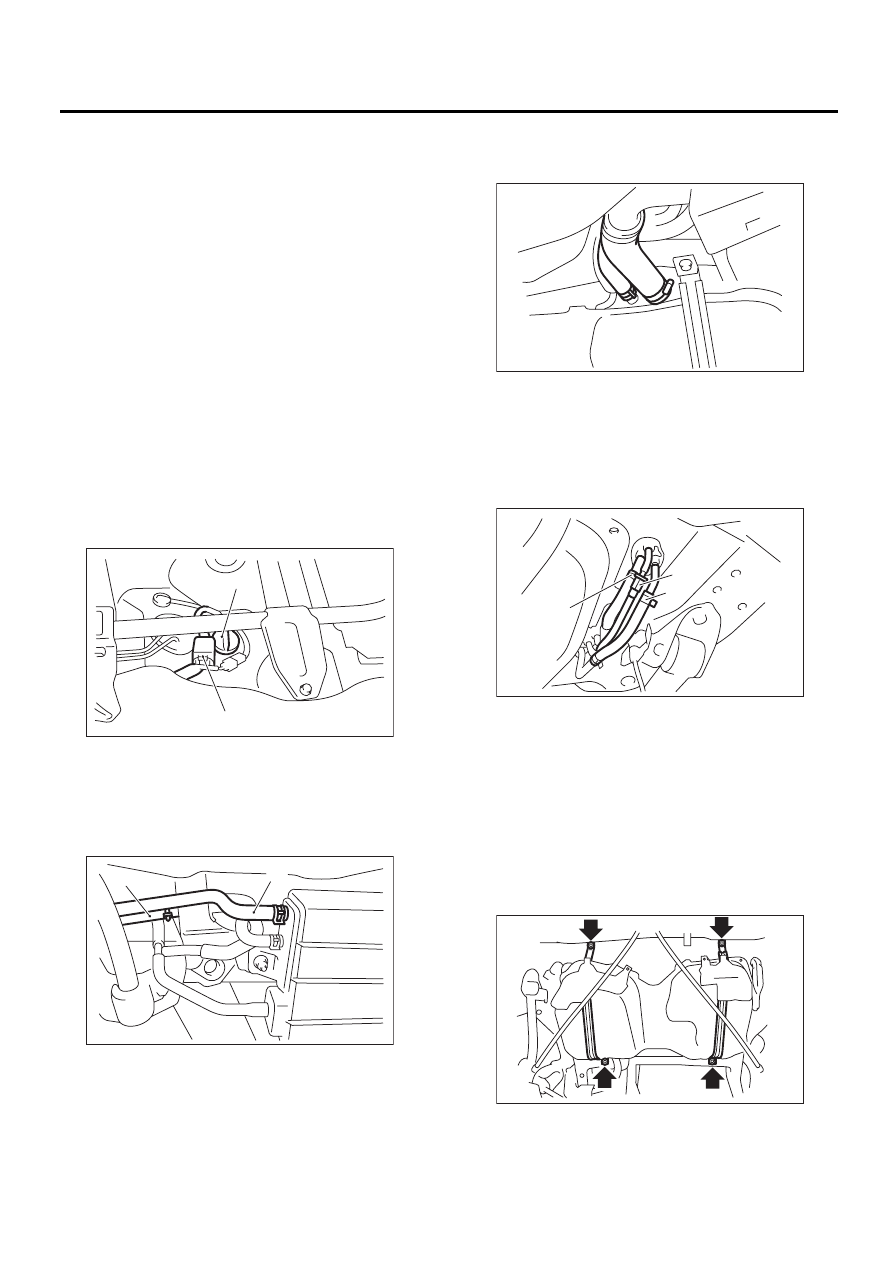

24.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
3) Слейте топливо из топливного бака.
<См. FU(H4DOTC)-51, СЛИВ ТОПЛИВА, ПРОЦЕ-
ДУРА, Топливо.>
4) Снимите заднее сиденье.
5) Отсоедините разъем (A) кабеля топливного
бака, подключенный к заднему жгуту проводки.
6) Вытолкните проходную изолирующую втул-
ку (B), которая удерживает кабель топливного
бака на панели пола, под кузов.

7) Снимите заднюю поперечную балку.
<См. RS-18, СНЯТИЕ, Задняя поперечная бал-
ка.>
8) Отсоедините шланг двухходового клапана
(A) от двухходового клапана, и отсоедините
шланг адсорбера (B) от адсорбера.

9) Ослабьте хомут и отсоедините заправочный
шланг и вентиляционный шланг от заправочной
трубы.

10) Сдвиньте фиксатор трубки подачи топлива
и отсоедините быстроразъемный соединитель
(A). <См. FU(H4DOTC)-65, СНЯТИЕ, Магистра-
ли подачи, возврата и отвода паров топлива.>
11) Сдвиньте хомуты (B), и отсоедините шланг
возврата топлива и шланг отвода паров топли-
ва.

12) Подоприте топливный бак трансмиссион-
ным домкратом, снимите болты с бандажей
топливного бака и снимите топливный бак с ав-
томобиля.

ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топли-
во. Будьте осторожны, чтобы топливный
бак не упал при снятии из-за плохой балан-
сировки с какой-либо стороны.

(B)

(A)

FU-00090

(A)

(B)

FU-00091

FU-00092

FU-02962

(A)

(B)

(B)

FU-00411
