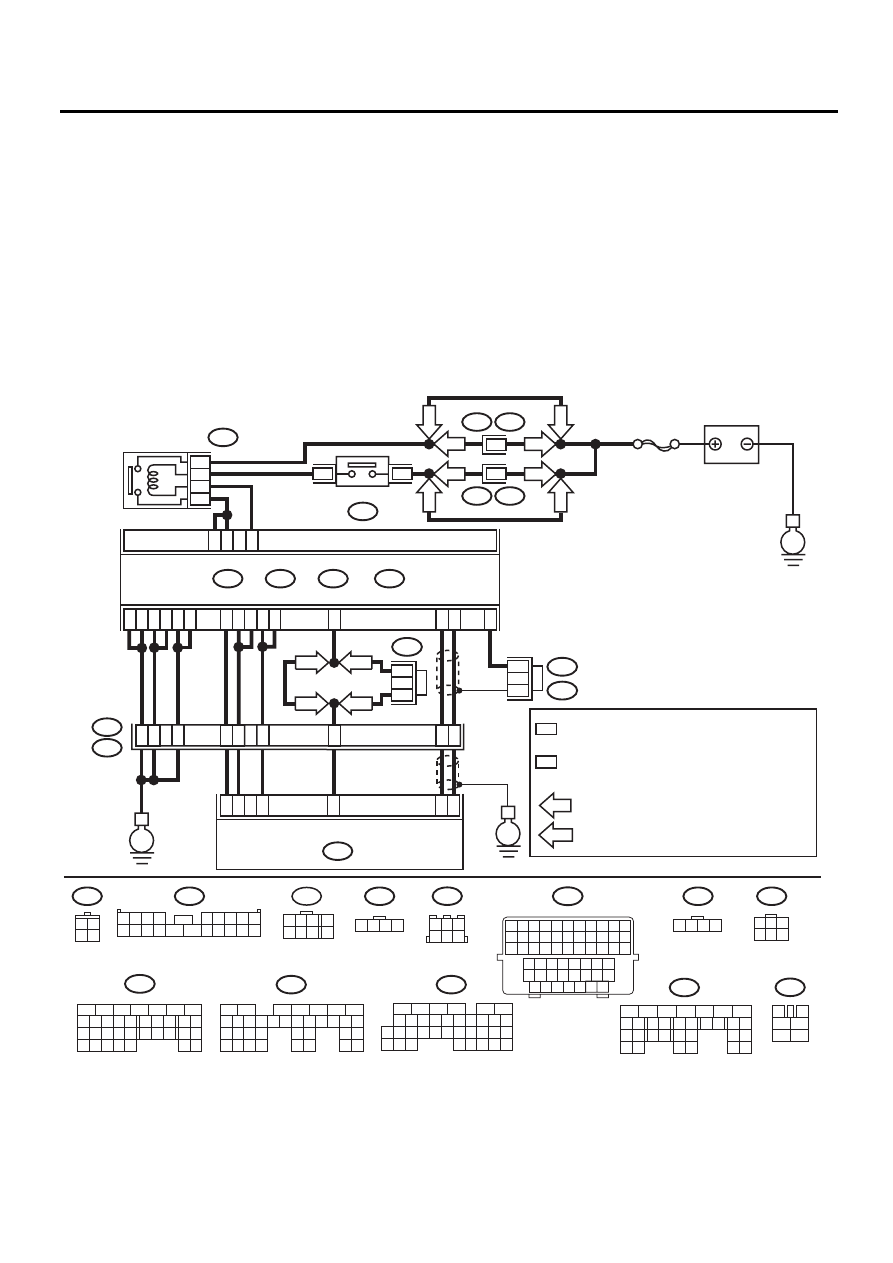

EN(H4DO)(diag)-111
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте данные датчика температуры ох-
лаждающей жидкости двигателя при помощи
Subaru Select Monitor или универсального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.
Температура охлаждаю-
щей жидкости двигателя
менее –40°C (–40°F) ?
Переходите к ша-
гу 2.
Даже если горит кон-
трольная лампа об-
наружения неис-
правности, цепь в на-
стоящий момент
работает нормаль-
но. Повторите неис-
правность, затем вы-
полните диагности-
ку еще раз.
ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное
нарушение контакта
в разъеме.
2
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Исправьте контакт в разъемах ECM и датчика
температуры охлаждающей жидкости двигателя.
Плохой контакт в разъ-
емах ECM или датчика
температуры охлаждаю-
щей жидкости двигате-
ля?
Исправьте кон-
такт в разъемах
ECM и датчика
температуры ох-
лаждающей жид-
кости двигателя.
Переходите к шагу 3.
3
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика тем-
пературы охлаждающей жидкости двигателя.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика температуры охлажда-
ющей жидкости двигателя.
Разъемы и клеммы
(B137) № 11 — (E8) № 1:
(B137) № 31 — (E8) № 2:
Сопротивление состав-
ляет менее 1 Ом?
Переходите к ша-
гу 4.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв в проводке
между ECM и разъ-
емом датчика темпе-
ратуры охлаждаю-
щей жидкости двига-
теля.
• Плохой контакт в
соединительном
разъеме
4
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ.
1) Присоедините все разъемы.
2) Поверните выключатель зажигания в положе-
ние ON.
3) Измерьте напряжение между ECM и массой
кузова.
Разъемы и клеммы
(B137) № 11 (+) — Масса кузова (–):
Напряжение составляет
5 В или более?
Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
датчика темпера-
туры охлаждаю-
щей жидкости
двигателя.
Замените датчик
температуры охлаж-
дающей жидкости.
<См. FU(H4DO)-23,
Датчик температуры
охлаждающей жид-
кости двигателя.>
