EN(H4DO)(diag)-83
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
B: КДН P0021 ПОЛОЖЕНИЕ ВПУСКНОГО РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА – ИЗБЫТОЧНОЕ ОПРЕРЕЖЕНИЕ ИЛИ РАБОЧИЕ
ХАРАКТЕРИСТИКИ СИСТЕМЫ (БАНК 2)
УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Двигатель глохнет
• Неверный холостой ход
ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

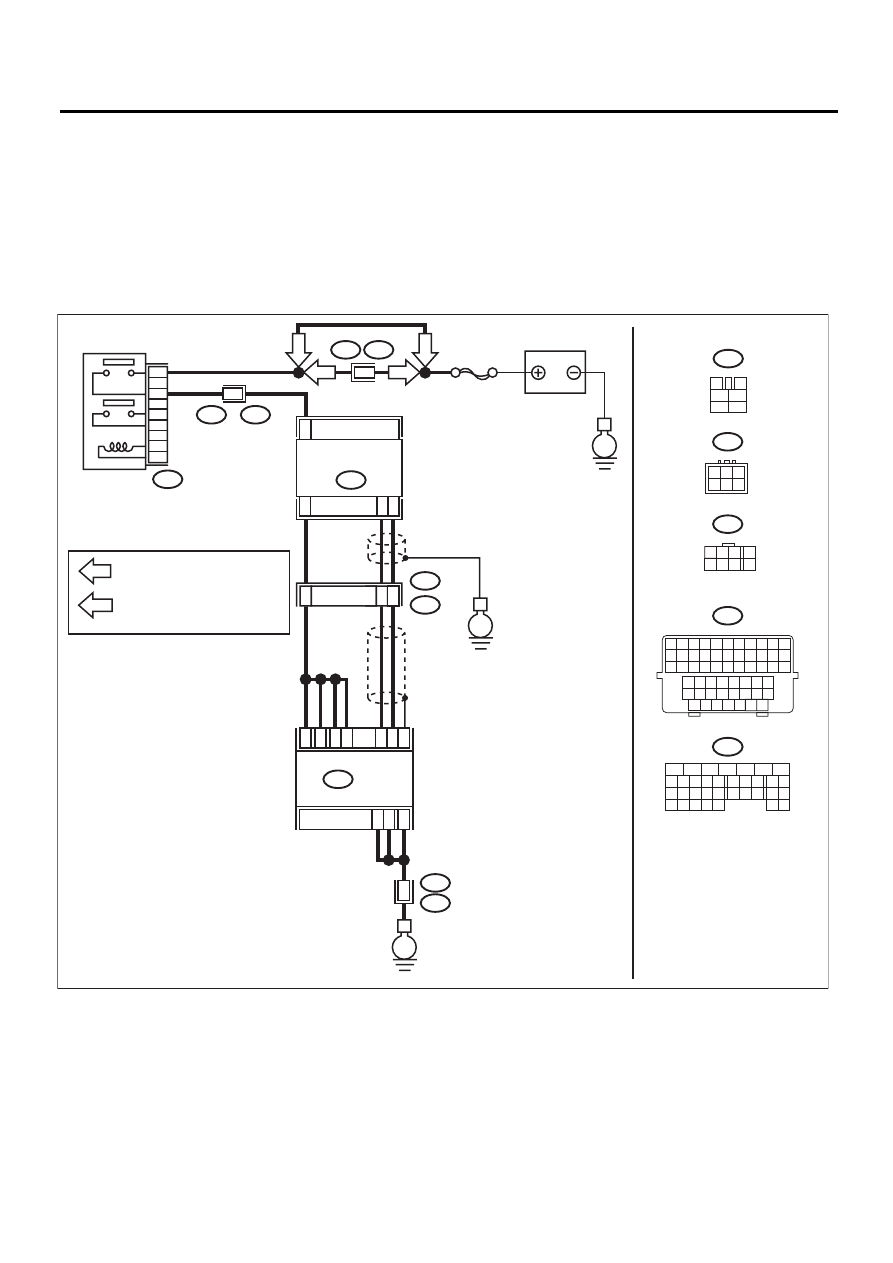

Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель и установите его в ре-
жим холостого хода.
2) Измерьте рабочий угол системы AVCS при
помощи Subaru Select Monitor или универсально-
го сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.
Рабочий угол системы
AVCS равен примерно
0°?
Переходите
к шагу 2.
Проверьте и исправь-
те, если необходимо,
следующее.
• Масляная трубка
(засор)
• Электромагнитный
клапан управления
потоком масла (засор
или грязь в масляных
каналах, установка
пружины)
• Впускной распреде-
лительный вал (грязь,
повреждение распре-
делительного вала)
• Ремень ГРМ (соот-
ветствие отметке сов-
мещения)
2
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Проведите поездку (с ускорением или замед-
лением) на скорости 80 км/ч (50 миль/ч) или ме-
нее.
ПРИМЕЧАНИЕ:
Поездка должна идти таким образом, чтобы ко-
эффициент заполнения импульсов выходного
сигнала управления электромагнитным клапа-
ном управления потоком масла увеличивался.
2) При помощи Subaru Select Monitor или универ-
сального сканера измерьте рабочий угол систе-
мы AVCS и коэффициент заполнения импульсов
выходного сигнала управления электромагнит-
ным клапаном управления потоком масла.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4DO)(diag)-32, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.
Когда коэффициент
заполнения импуль-
сов выходного сигна-
ла управления элект-
ромагнитным клапа-
ном управления
потоком масла превы-
шает 10%, рабочий
угол системы AVCS
равен примерно 0°?
Проверьте и ис-
правьте, если необ-
ходимо, следующее.
• Масляная трубка
(засор)
• Электромагнит-
ный клапан управле-
ния потоком масла
(засор или грязь в
масляных каналах,
установка пружины)
• Впускной распре-
делительный вал
(грязь, поврежде-
ние распредели-
тельного вала)
• Ремень ГРМ (соот-
ветствие отметке
совмещения)
Выполните следую-
щую процедуру и
очистите масляные
каналы.
Замените моторное
масло и дайте двига-
телю поработать на
холостых оборотах 5
минут, затем замени-
те масляный фильтр и
моторное масло. <См.
LU(H4SO)-14, ЗАМЕ-
НА, Моторное мас-
ло.> <См. LU(H4SO)-
29, Фильтр моторного
масла.>
