EN(H4DO)(diag)-71
Диагностика неисправностей при запуске двигателя
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ШУМА ПРИ РАБОТЕ ТОПЛИВНОГО
НАСОСА.
Проверьте, работает ли топливный насос в тече-
ние двух секунд при повороте выключателя за-
жигания в положение ON.
ПРИМЕЧАНИЕ:
Включение топливного насоса может также осу-
ществляться при помощи Subaru Select Monitor.
Для получения информации о режиме работы,
смотрите раздел “Режим принудительной про-
верки работы клапанов”. <См. EN(H4DO)(diag)-
51, Режим принудительной проверки работы
клапанов.>
Топливный инжектор
издает шум при работе?

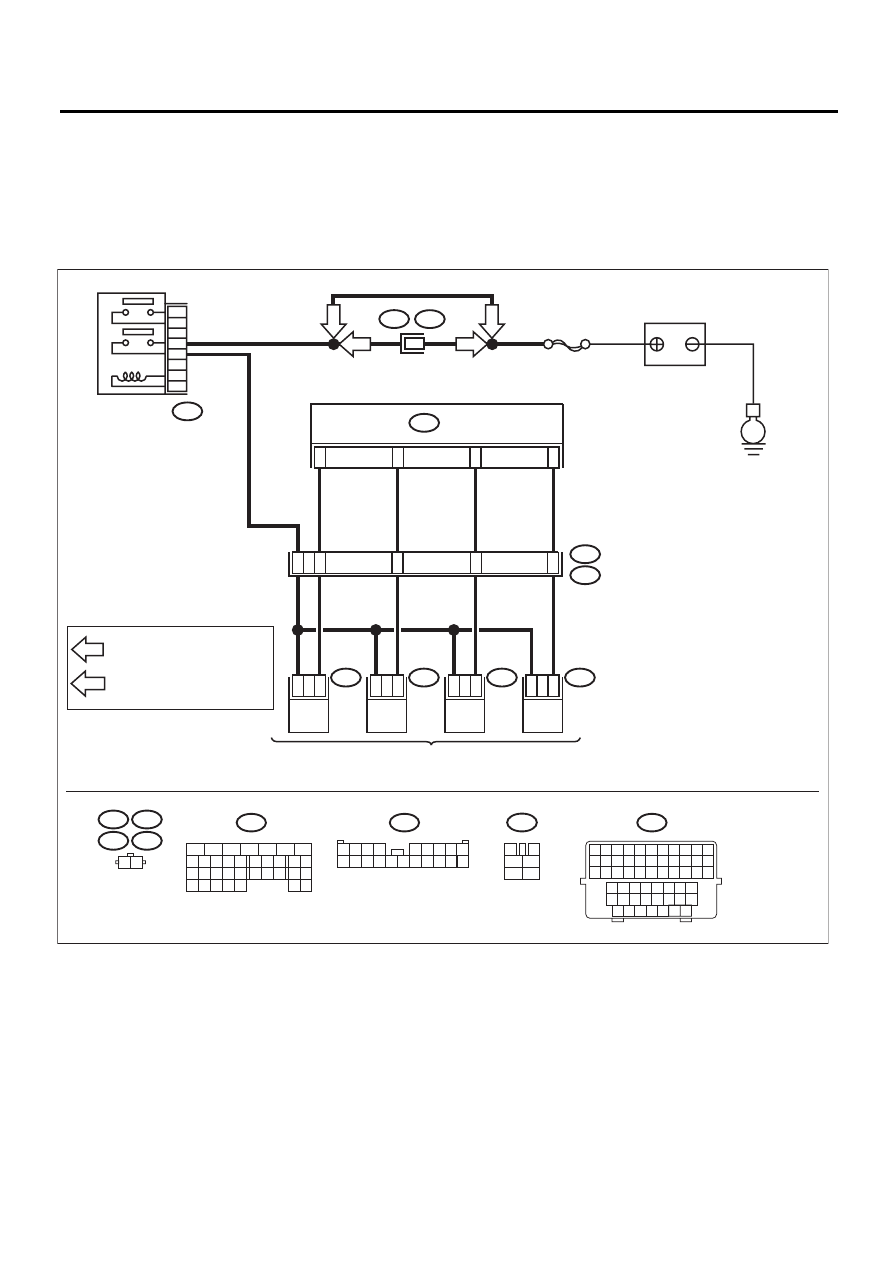

Проверьте цепь
топливного ин-
жектора. <См.
EN(H4DO)(diag)-
73, ЦЕПЬ ТОП-
ЛИВНОГО ИН-
ЖЕКТОРА, Диа-
гностика неис-
правностей при
запуске двигате-
ля.>
Переходите к шагу 2.
2
ПРОВЕРКА ЦЕПИ МАССЫ ТОПЛИВНОГО НА-
СОСА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите крышку отверстия для доступа к
топливному насосу.
3) Отсоедините разъем от топливного насоса.
4) Измерьте сопротивление в проводке между
разъемом топливного насоса и массой кузова.
Разъемы и клеммы
(R58) № 4 — Масса кузова:
Сопротивление состав-
ляет менее 5 Ом?
Переходите к ша-
гу 3.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
топливного насоса и
массой кузова
• Плохой контакт в со-
единительном разъеме
3
ПРОВЕРКА ЦЕПИ ПИТАНИЯ ТОПЛИВНОГО НА-
СОСА.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение в цепи питания между
разъемом топливного насоса и массой кузова.
Разъемы и клеммы
(R58) № 1 (+) — Масса кузова (–):
Напряжение составля-
ет 10 В или более?
Замените топ-
ливный насос.
<См. FU(H4DO)-
51, Топливный
насос.>
Переходите к шагу 4.
4
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ТОПЛИВНЫМ
НАСОСОМ И РАЗЪЕМОМ РЕЛЕ ТОПЛИВНОГО
НАСОСА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление в проводке между
топливным насосом и разъемом реле топливного
насоса.
Разъемы и клеммы
(R58) № 1 — (B46) № 4:
Сопротивление состав-
ляет менее 1 Ом?
Переходите к ша-
гу 5.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
топливного насоса и
массой кузова
• Плохой контакт в со-
единительном разъеме
5
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ТОПЛИВНЫМ
НАСОСОМ И РАЗЪЕМОМ РЕЛЕ ТОПЛИВНОГО
НАСОСА.
Измерьте сопротивление в проводке между топ-
ливным насосом и разъемом реле топливного на-
соса.
Разъемы и клеммы
(R58) № 1 — Масса кузова:
Сопротивление состав-
ляет 1 МОм или более?
Переходите к ша-
гу 6.
Устраните короткое за-
мыкание в проводке
между топливным на-
сосом и разъемом реле
топливного насоса.
