ME(H4SO)-49

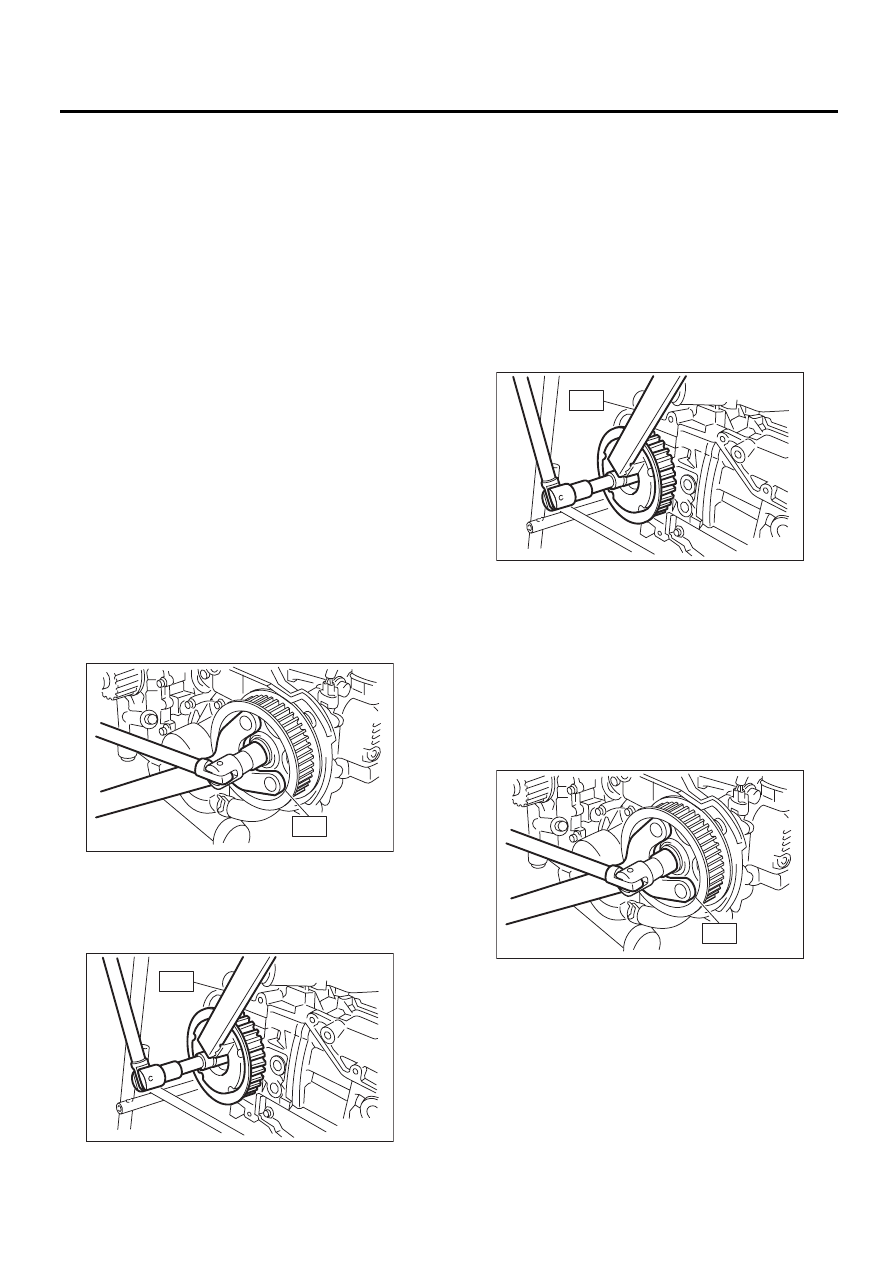

Ремень ГРМ
МЕХАНИЧЕСКАЯ ЧАСТЬ
(3) Затяните болты, крепящие направляю-
щую ремня ГРМ.
Момент затяжки:
9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)
9) Установите крышку ремня ГРМ.
<См. ME(H4SO)-44, УСТАНОВКА, Крышка ремня
ГРМ.>
10) Установите шкив коленчатого вала. <См.
ME(H4SO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
11) Установите клиновидные ремни. <См.
ME(H4SO)-41, УСТАНОВКА, Клиновидный ре-
мень.>
C: ПРОВЕРКА
1. РЕМЕНЬ ГРМ

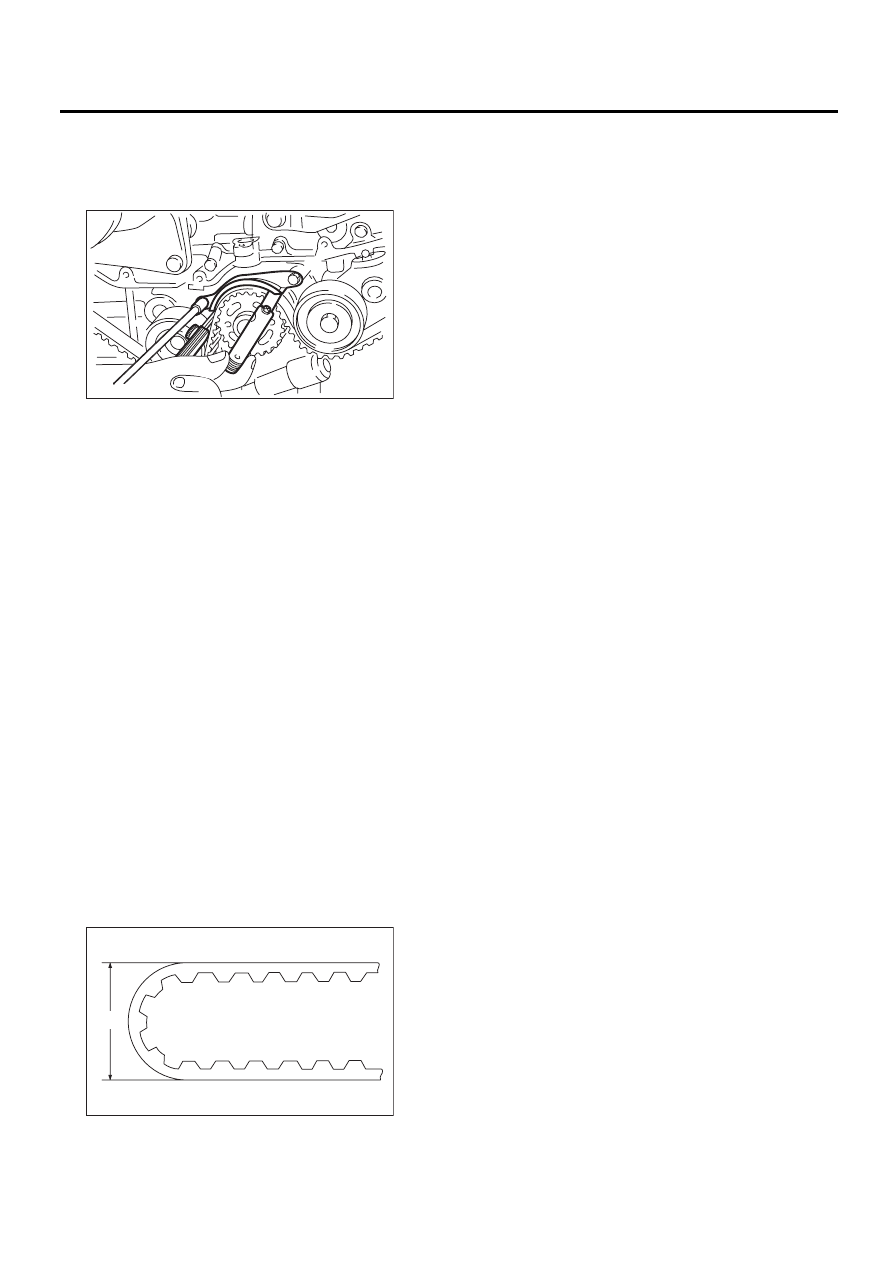

1) Проверьте зубья ремня ГРМ на предмет раз-
рывов, трещин или износа. При наличии каких-
либо дефектов, замените ремень ГРМ.
2) Проверьте состояние поверхности обратной
стороны ремня ГРМ. При наличии трещин заме-
ните ремень ГРМ.
ОСТОРОЖНО:
• Будьте осторожны, не допускайте контак-
та масла, смазки или охлаждающей жид-
кости с ремнем. В случае, если это произош-
ло, быстро удалите.
• Не допускайте резких перегибов ремня
ГРМ.
Диаметр h:
60 мм (2,36 дюйма) или более

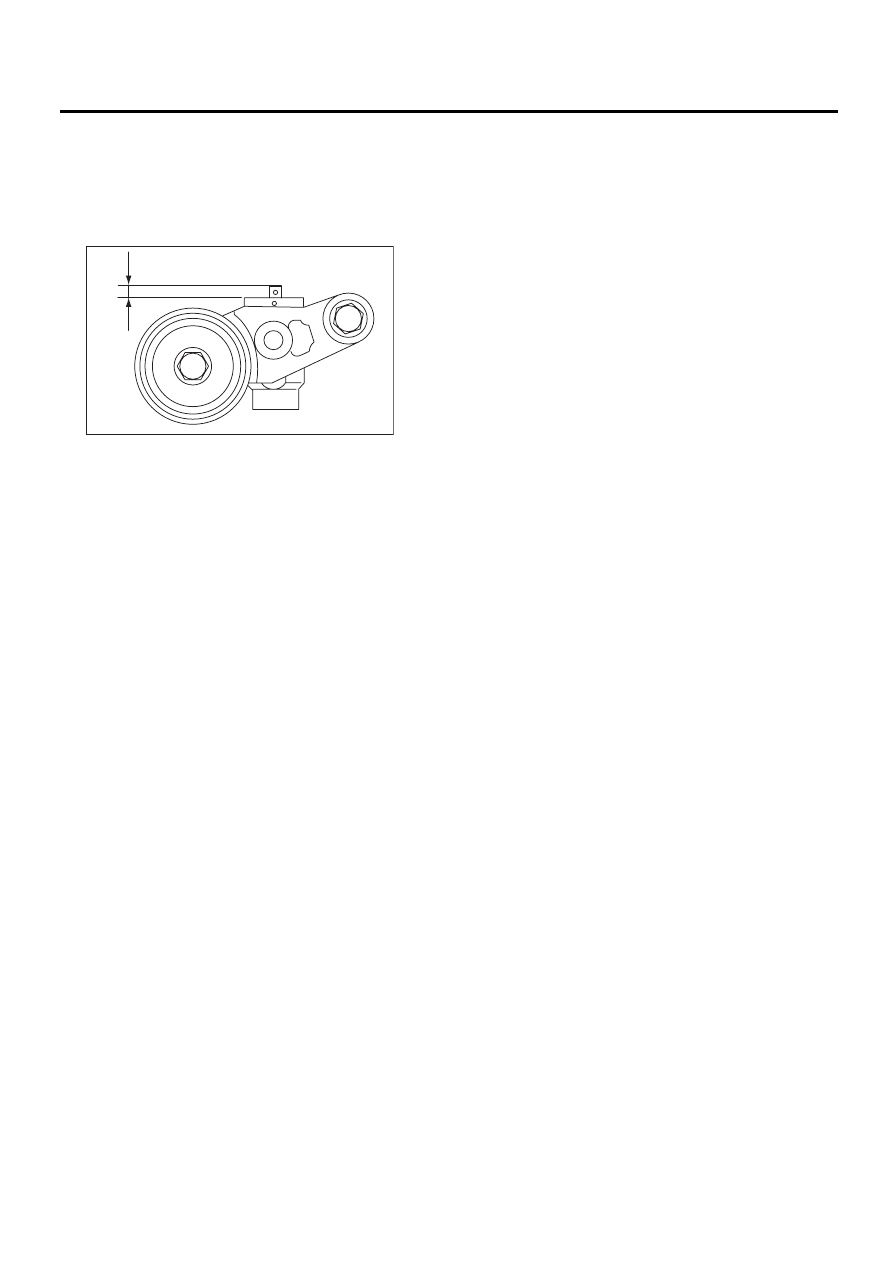

2. АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР
НАТЯЖЕНИЯ РЕМНЯ
1) Визуально проверьте сальники на предмет
утечек, концы штока на предмет чрезмерного
износа или царапин. При необходимости, заме-
ните узел автоматического регулятора натя-
жения ремня.
ПРИМЕЧАНИЕ:
Небольшие следы масла на сальнике штока не
являются признаком проблемы.
2) Убедитесь, что шток регулятора не движет-
ся при приложении к нему давления в 165 Н
(16,8 кгс, 37,1 фунт-силы). Это является про-
веркой жесткости штока регулятора.
3) Если шток регулятора недостаточно жест-
кий и свободно двигается при приложении дав-
ления в 165 Н (16,8 кгс, 37,1 фунт-силы), про-
верьте его при помощи следующих процедур:
(1) Медленно вдавите шток регулятора вниз
до торцевой поверхности цилиндра. Повто-
рите эту операцию три раза.
(2) При полностью поднятом штоке регуля-
тора, приложение давление в 165 Н (16,8 кгс,
37,1 фунт-силы). Проверьте движение што-
ка регулятора.
(3) Если шток регулятора недостаточно жес-
ткий и движется вниз, замените узел авто-
матического регулятора натяжения ремня
на новый.
ОСТОРОЖНО:
• Для смещения штока регулятора вниз
всегда используйте пресс вертикального
типа.
• Не используйте вместо него тиски гори-
зонтального типа.
• Нажимайте на шток регулятора верти-
кально.
• Запрессовывайте шток регулятора посте-
пенно, в течение трех минут и более.
• Не допускайте превышения давления в
9,807 Н (1,000 кгс, 2,205 фунтов).
• Запрессуйте шток регулятора до торце-
вой поверхности цилиндра. Однако, не
вдавливайте шток регулятора ниже торце-
вой поверхности цилиндра. Это может при-
вести к повреждению цилиндра.
ME-00247
ME-00248
h
